节日彩灯说明书 (2)
声控节日彩灯课程设计说明书
1 声控节日彩灯的方案设计设计背景本次设计是以实践性为课题，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。
用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。
1.1 声控电路的原理声控电路是指以声响来控制电路开、关的电路。
它的特点是不需要设专门的控制发送设备，因此使用灵活,方便,结构简单、成本低。
声控电路的接收部分由声电转换、电压放大,开关控制,执行电路和电源供给五部分组成。
下面对各部分进行介绍。
声音信号不能直接使电路开或关，必须把信号通过转换元件变为电信号，并加以放大，才能控制电路的开或关，常用的声电转换元件有：压电陶瓷片（压电蜂鸣器），驻极体话筒（驻极体电容传声器）和永磁扬声器。
声—电转换元件把接收到的声信号变为电压信号，但这时的电压信号及其微弱，不能用开关的控制，必须加以放大。
常用的放大形式有；复合体管式，晶体管直接耦合式和集成电路式等。
执行电路一般有两种：一种是由晶体管开关电路驱动继电器通过继电器的触点去接通或断开电源电路；另一种是由晶体管开关电路产生的脉冲，触发可控硅的导通或截止。
1.2 声控彩灯的电路设计电流经LED灯和1~4组成的桥式整流电路给晶体管VT1、VT2、VT3提供直流电源，在无声时，VT1、VT2、VT3处于导通状态，VT3的集电极电压很低，可控硅SCR处于阻断状态，通过LED灯的电流很小，LED灯不亮。
当有音乐声时，话筒MK接受音波给出的音频信号，经VT1、VT2、VT3放大，VT3集电极产生放大的音频信号电压使MCR导通，给LED灯提供交流通路而使灯亮，随着声音的强弱，彩灯频繁闪动。
8路彩灯说明书
目录1绪论 (1)1.1课题背景 (1)1.2 彩灯控制器的发展 (2)1.3课题研究内容 (2)2研究方案与预期成果 (2)2.1研究方案 (2)2.2预期成果 (3)3系统硬件设计 (3)3.1设计任务 (3)3.2题目设计 (3)3.3设计题目原理 (3)3.4原理框图 (4)3.5各部分电路图 (4)3.6芯片功能介绍 (6)4软件系统设计 (12)4.1软件平台 (12)4.2软件功能 (12)4.3软件分析手段 (13)4.4设计仿真结果 (13)5系统硬件焊接与调试 (14)5.1焊接技术 (14)5.2元件清单 (17)5.3实物图 (17)总结 (18)致谢 (19)参考文献 (20)8路彩灯控制器的设计摘要:在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传的作用，又可以增添节日气氛，不仅可以获得良好的观赏效果，而且可以省电。
本设计主要是实现八路彩灯的循环控制，利用555定时器设计多谐振荡器,输出一定频率的脉冲，利用138译码器译码得到不同的输出信号，决定彩灯的循环变化，利用计数器74LS90进行信号的脉冲激励和一块74138的控制以实现彩灯的循环控制。
利用译码器和计数器等设计实现彩灯控制电路，改变电路的不同工作状态，控制彩灯变幻出循环的闪烁效果。
设计电路实用，也可以通过计算机仿真直观地看到循环彩灯的控制效果，综合运用所学数字电路知识，学会设计和调试方法，从而产生浓厚兴趣。
如果稍微改动控制电路，可以更加完善，完成对彩灯多种变换亮法设计。
关键词设计原理芯片功能软件介绍焊接技术1绪论1.1课题背景彩灯控制电路应用越来越丰富我们的生活，成为我们生活不可缺少的一部分。
新中国成立后，彩灯得到了更大的发展，特别是随着我国科学技术的发展，彩灯更是花样翻新，奇招频出，传统的灯工艺和现代科学技术紧密结合，将电子、建筑、机械、遥控、声学、光导纤维等新技术、彩灯的设计制作，把形、色、光、声、动相结合，思想性、知识性、趣味性、艺术性相统一。

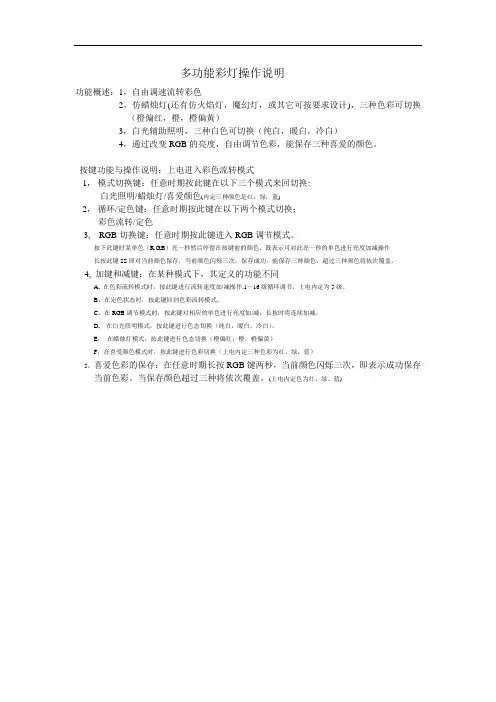

多功能彩灯操作说明
多功能彩灯操作说明
功能概述：1，自由调速流转彩色
2，仿蜡烛灯(还有仿火焰灯，魔幻灯，或其它可按要求设计)，三种色彩可切换
（橙偏红，橙，橙偏黄）
3，白光辅助照明，三种白色可切换（纯白，暖白，冷白）
4，通过改变RGB的亮度，自由调节色彩，能保存三种喜爱的颜色。
按键功能与操作说明：上电进入彩色流转模式
1，模式切换键：任意时期按此键在以下三个模式来回切换:
白光照明/蜡烛灯/喜爱颜色(内定三种颜色是红，绿，蓝)
2，循环/定色键：任意时期按此键在以下两个模式切换；
彩色流转/定色
3, RGB切换键：任意时期按此键进入RGB调节模式。
按下此键时某单色（R,G,B）亮一秒然后停留在按键前的颜色，既表示可对此亮一秒的单色进行亮度加减操作
长按此键2S即对当前颜色保存，当前颜色闪烁三次，保存成功。
能保存三种颜色，超过三种颜色将依次覆盖。
4, 加键和减键：在某种模式下，其定义的功能不同
A, 在色彩流转模式时，按此键进行流转速度加/减操作.1—16级循环调节，上电内定为5级。
B，在定色状态时，按此键回到色彩流转模式。
C，在RGB调节模式时，按此键对相应的单色进行亮度加/减，长按时将连续加减。
D, 在白光照明模式，按此键进行色态切换（纯白，暖白，冷白），
E，在蜡烛灯模式，按此键进行色态切换（橙偏红，橙，橙偏黄）
F，在喜爱颜色模式时，按此键进行色彩切换（上电内定三种色彩为红，绿，蓝）
5，喜爱色彩的保存：在任意时期长按RGB键两秒，当前颜色闪烁三次，即表示成功保存当前色彩。
当保存颜色超过三种将依次覆盖。
(上电内定色为红、绿、蓝)。

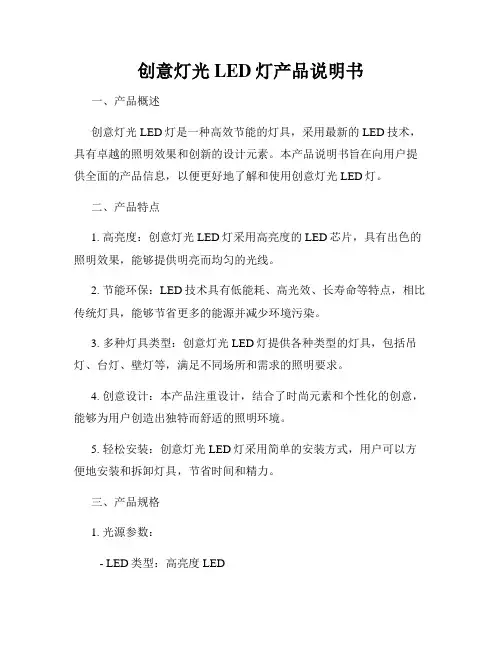

创意灯光LED灯产品说明书
创意灯光LED灯产品说明书一、产品概述创意灯光LED灯是一种高效节能的灯具，采用最新的LED技术，具有卓越的照明效果和创新的设计元素。
本产品说明书旨在向用户提供全面的产品信息，以便更好地了解和使用创意灯光LED灯。
二、产品特点1. 高亮度：创意灯光LED灯采用高亮度的LED芯片，具有出色的照明效果，能够提供明亮而均匀的光线。
2. 节能环保：LED技术具有低能耗、高光效、长寿命等特点，相比传统灯具，能够节省更多的能源并减少环境污染。
3. 多种灯具类型：创意灯光LED灯提供各种类型的灯具，包括吊灯、台灯、壁灯等，满足不同场所和需求的照明要求。
4. 创意设计：本产品注重设计，结合了时尚元素和个性化的创意，能够为用户创造出独特而舒适的照明环境。
5. 轻松安装：创意灯光LED灯采用简单的安装方式，用户可以方便地安装和拆卸灯具，节省时间和精力。
三、产品规格1. 光源参数：- LED类型：高亮度LED- 光色：暖白光、自然白光、冷白光（可选）- 色温范围：2700K-6500K2. 功率参数：- 功率：根据不同型号而定（具体参数请参照产品实物标识）3. 使用寿命：- 平均寿命：50000小时- 开关寿命：10000次4. 外观尺寸：- 根据不同灯具类型和设计风格，外观尺寸有所差异，请参照产品实物标识或咨询客服获取详细信息。
四、可选配件1. 遥控器：部分型号的创意灯光LED灯可选配遥控器，用户可以通过遥控器调节灯光亮度、色温和灯光效果。
五、使用注意事项1. 请勿将创意灯光LED灯安装在潮湿或易燃的场所。
2. 在安装和拆卸灯具时，请先断电操作，以确保安全。
3. 创意灯光LED灯为室内使用设计，避免在户外或潮湿环境下使用。
4. 清洁灯具时，请关闭电源并使用干布进行擦拭，避免使用含有腐蚀性物质的清洁剂。
六、售后服务1. 本产品提供1年质保服务，自购买日起计算。
2. 如在质保期内出现非人为损坏的质量问题，请联系我们的售后服务中心进行维修或更换。
灯串使用说明书
灯串使用说明书一、产品概述灯串是一种用于室内和室外装饰的照明产品，由一系列小灯泡串联而成。
它具有丰富多样的颜色和灯效，可以用于节日庆祝、室内装饰和户外景观等场合。
本使用说明书将详细介绍灯串的使用方法和注意事项，以确保您的安全和便利。
二、产品特点1. 灯效丰富：灯串可提供多种灯效，如常亮、闪烁、渐变等，能够满足不同场合的需求。
2. 节能环保：灯串采用LED灯泡，具有低能耗、长寿命和环保的特点。
3. 防水设计：灯串的线缆和插头经过防水处理，可以安全使用于室内和室外环境。
4. 易于安装：灯串采用插拔式设计，方便用户进行安装和拆卸。
三、使用方法1. 检查灯串是否完好：在使用之前，请检查灯串的电线、插头和灯泡是否完好，如有损坏或松动情况，请勿使用。
2. 安装灯串：根据需要，选择合适的安装位置，将灯串固定或悬挂在相应的支架或物体上。
3. 连接电源：将灯串的插头插入电源插座，确保插头与插座连接稳固，避免电源短路或漏电。
4. 开关操作：部分灯串配备开关，按下开关即可控制灯串的开关和灯效，如无开关，请直接插上电源即可点亮灯串。
5. 调整灯效：根据个人需求，调整灯串的灯效，如常亮、闪烁或渐变等。
部分灯串可以通过遥控器或调节器进行调整，具体操作请参考产品说明书。
6. 关闭灯串：使用完毕后，务必将灯串的开关关闭，并拔掉电源插头，以确保安全和节能。
四、注意事项1. 使用场所：请根据产品说明书的要求，选择适合的使用环境。
室外使用时，请确保灯串具备防水功能，避免暴露在雨水中。
2. 电源安全：使用时请注意电源的稳定和安全，避免电源过载或短路引起火灾或其他意外情况。
3. 儿童禁用：请将灯串放置在儿童无法触及的地方，以免发生触电或误食等危险。
4. 注意防火：使用时请勿将灯串放置在易燃物品附近，避免发生火灾。
5. 不可拆卸：请勿擅自拆卸灯串或更换零部件，以免破坏产品功能或造成安全隐患。
6. 长时间使用：长时间使用灯串时，请确保通风良好，避免过热引起安全问题。
10路循环彩灯说明书
[键入文字]目录1 前言 (1)2 目的和意义 (1)2.1目的 (1)2.2意义 (1)3 10路循环彩灯的设计原理 (2)3.1 所用主要器件介绍 (2)4 仿真 (9)4.1 仿真电路图 (9)4.2 调试运行及结果 (10)参考文献 (11)附录： (12)1 前言在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传的作用，又可以增添节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果，利用控制电路可使彩灯（例如霓虹灯）按一定的规律不断的改变状态，不仅可以获得良好的观赏效果，而且可以省电（与全部彩灯始终全亮相比）。
因此，彩灯控制电路应用越来越丰富我们的生活，成为我们生活不可缺少的一部分。
彩灯控制器设计随着电子技术的发展，当前数字系统的设计正朝着速度快，容量大，体积小，重量轻的方向发展。
推动该潮流迅猛发展的引擎就是日趋进步和完善的ASIC设计技术。
目前数字系统的设计可以直接面向用户需求，根据系统的行为和功能。
要求，自上至下地逐层完成相应的描述，综合，优化，仿真与验证，直到生成器件。
上述设计过程除了系统行为和功能描述以外，其余所有的设计过程几乎都可以用计算机来自动完成，也就是说做到了电子设计自动化（EDA）。
这样做可以大大地缩短系统的设计周期，以适应当今品种多，批量小的电子市场的需求。
2 目的和意义2.1目的根据所学的数字电子技术基础和利用Protues8.0软件进行设计一个10彩灯控制系统，并且利用Protues8.0软件进行电路图的绘制及仿真设计。
根据课题的任务、要求和条件进行总体方案的设计，并通过论证与选择，确定总统方案。
此后是对方案中单元电路进行选择和设计计算，包括元器件的选用和电路参数的计算。
并用电子设计软件对电路进行辅助设计和模拟仿真。
最后画出总体电路图。
2.2意义（1）通过课程设计，使我们加强对电子技术电路的理解。
（2）掌握电子线路设计的基础方法和一般过程，能灵活的应用已学过的集成模块构成电路实现要求的功能。
节日小彩灯控制电路设计说明书
课程设计报告题目：节日小彩灯控制电路设计课程名称：电子技术课程设计学生姓名：学生学号：年级：2014专业：_________________ 通信工程班级：指导教师：电子工程学院制2016年3月计数译码驱动 电路节日小彩灯控制电路设计刖言在现代日常生活中，美丽、可爱的小彩灯越来越多的成为人们生活中的装饰品，被 用于很多情况中，比如娱乐场所或是用于各式各样的电子玩具等等，不仅能美化环境、 渲染气氛，还可以供人们娱乐，下面就开始彩灯控制器电路的设计。
1课程设计的任务与要求1.1课程设计的任务采用555、74HC163和74LS154作为控制器，LED 作为彩灯制作十六路循环彩灯。
1.2课程设计的要求综合运用已学习过模拟电路和数字电路等知识， 阅读相关集成电路芯片资料和相关 文献，了解电子电路设计的有关知识，方法和特点，掌握基本的电子电路设计和芯片使 用方法。
2节日小彩灯控制电路方案制定2.1方案原理本课程设计由555构成多谐振荡器来产生方波脉冲，让 74LS191加减计数器计数, 74LS154来进行译码，使得LED 灯的亮灭。
2.2节日小彩灯控制电路设计设计的技术方案振 荡电 路 图1控制电路设计流程图3节日小彩灯控制电路设计方案实施3.1单元模块功能及电路设计 (1)555时序电路在这次课程设计中，555定时器用来产生脉冲信号。
因此把 555定时器接成多谐震 荡器。
R2、R3 C1.C2为定时元件。
■d5.0 VATR2 333knA B CD11■4-图2 555多谐振荡器⑵74LS191计数部分因为在试验中需要一个16进制的计数器，因此采用74LS191加减计数器。
我们可 以改变计数器的加减来控制 LED 亮灭的方向。
置数端 A B 、C 、D 分别置0。
4脚接地11 脚为异步置数控制端，高电平有效，接高电平。
14脚接脉冲信号，同555定时器的OUT 脚向接。
通过单刀双掷开关来控制74LS191 计数器 ............ :：.：....：「一空 ______ .的加减。
