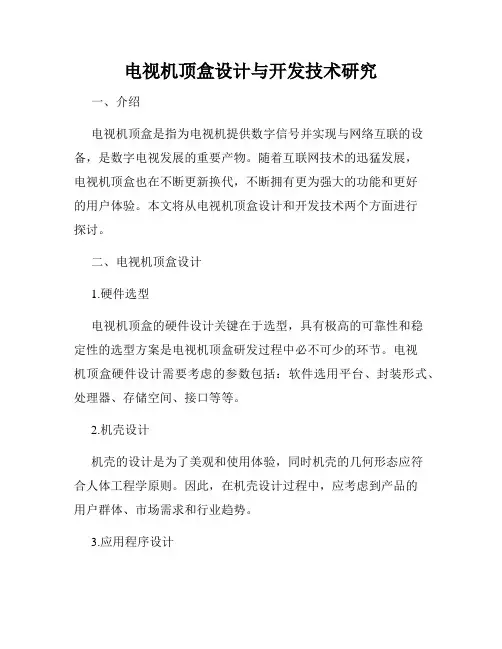

电视机顶盒设计与开发技术研究
电视机顶盒设计与开发技术研究一、介绍电视机顶盒是指为电视机提供数字信号并实现与网络互联的设备，是数字电视发展的重要产物。
随着互联网技术的迅猛发展，电视机顶盒也在不断更新换代，不断拥有更为强大的功能和更好的用户体验。
本文将从电视机顶盒设计和开发技术两个方面进行探讨。
二、电视机顶盒设计1.硬件选型电视机顶盒的硬件设计关键在于选型，具有极高的可靠性和稳定性的选型方案是电视机顶盒研发过程中必不可少的环节。
电视机顶盒硬件设计需要考虑的参数包括：软件选用平台、封装形式、处理器、存储空间、接口等等。
2.机壳设计机壳的设计是为了美观和使用体验，同时机壳的几何形态应符合人体工程学原则。
因此，在机壳设计过程中，应考虑到产品的用户群体、市场需求和行业趋势。
3.应用程序设计应用程序设计是为了适应用户的需求，满足用户的要求。
因此，在应用程序构建过程中，应考虑到用户需求、市场需求和行业趋势。
三、电视机顶盒研发技术1.SoC技术SoC (System On Chip)是指集成了各种不同处理器和硬件模块的单芯片，通常包括CPU、存储器、模拟与数字接口等。
SoC被广泛应用在消费电子、计算机等领域。
2.自适应码流技术自适应码流技术是一种根据网络带宽自动调整编码码率的技术。
它能够探测和识别网络带宽变化，根据当前网络带宽情况进行动态调整，以保证视频播放时的流畅度。
3.蓝牙技术蓝牙技术是为了解决电视机顶盒与其他设备互联的问题。
它通过无线通信技术，使机顶盒与手机、平板电脑等外部设备进行互联，实现共享资源、多屏互动等功能。
4.互联网协议互联网协议是指因特网协议族的集合。
电视机顶盒是连接互联网的设备之一，因此必须能够遵循和支持各种互联网协议。
四、结论电视机顶盒作为数字家庭的重要终端，其设计与研发技术发展进入快速阶段。
在硬件选择、机壳设计、应用程序构建等多个环节，也需要满足用户需求和市场趋势。
电视机顶盒研发所需要的技术和硬件设备也在不断地更新升级，我们期待着更好的设计和更先进的技术的出现。
关于电视机顶盒结构设计的分析
关于电视机顶盒结构设计的分析摘要：机顶盒最早起源于上个世纪九十年代初，其作为解决电视数字化改造的方案应运而生，在世界各国都得到了大范围的普及推广。
目前，伴随着智能家电的日益增长，人机交互需求的日益频繁，电视机顶盒结构设计也要重视其人机功能及环保等方面的设计，为此，本文选取了一种电视机顶盒的结构设计为实例展开论述。
关键词：电视；机顶盒；结构设计1.电视机顶盒概述机顶盒又称数字视频变换盒，是连接电视机与外部信号源的设备。
它可以将压缩的数字信号转成电视内容，并在电视机上显示出来。
信号可以来自有线电缆、卫星天线、宽带网络以及地面广播。
机顶盒接收的内容除了模拟电视可以提供的图像、声音之外，更在于能够接收数字内容，包括电子节目指南、因特网网页、字幕等等。
2.电视机顶盒的发展历程2.1作为信号转换装置的机顶盒机顶盒起源于20世纪90年代初，当时主要是欧美国家有线电视台为解决有线电视收视费问题而设计的一个解扰设备。
机顶盒作为数字电视（DTV）辅助设备是从20世纪90年代后期欧美国家试播数字电视和高清数字电视（HDTV）开始的。
它的主要作用是使用户能够用原有的模拟电视机收看数字电视节目和高清数字电视节目，即提供数/模信号转换功能，通常把这类机顶盒称为数字电视机顶盒。
2.2集成机顶盒随着机顶盒技术的发展和需求的增多，机顶盒逐渐增加了一些附加功能，如在机顶盒上加上预告节目的电子节目指南，发布政府惠民信息的数据广播，增加收入的VOD点播，用于管理机顶盒的用户管理系统和用于控制收费的CA系统等。
这样，一个清晰的“集成机顶盒”功能实现架构就呈现出来。
它的技术特点是各种软件相互集成在一起，一次成型难以改变，因而这种机顶盒的过渡性体现得非常明显，在“开放”“交互”理念的深入普及下，这一技术也必然会遭到淘汰。
2.3互联网智能电视机顶盒为了突破集成机顶盒的单向性，在IT技术和新媒体技术的推动下，智能机顶盒随之出现。
它拥有传统机顶盒所不具备的应用平台优势，成为连接电视、网络和程序之间的智能设备；它可配合各类外围应用终端，可以很方便地扩展基于家庭通信、娱乐和生活应用的各项服务，为家庭用户提供更加丰富多彩的综合信息服务，具备多接口、多业务感知和承载、可管理等特点。
广电数字电视机顶盒技术分析
广电数字电视机顶盒技术分析广电数字电视机顶盒技术分析广电数字电视机顶盒是现代数字电视广播领域中常见的设备，也是智能电视的重要组成部分。
它的作用是把数字电视信号转换为可显示在电视机上的视频信号。
在过去的几年里，这种机顶盒已经逐渐成为了一个家庭娱乐的主要终端设备之一，在这篇文章中，我们将对广电数字电视机顶盒的技术进行分析。
硬件方面广电数字电视机顶盒包括了处理器、内存、电源、网络接口、视频输出接口等设备。
机顶盒通常采用ARM架构的处理器，内存大小通常在512MB到1GB之间，以实现流畅的视频播放和其他应用程序的运行。
此外，机顶盒可以使用有线或无线网络进行连接以获得互联网接入功能，并且支持各种视频输出接口，包括HDMI、AV、VGA等，能够与不同型号的电视机连接。
操作系统方面广电数字电视机顶盒的操作系统通常基于Android或Linux的嵌入式系统。
这些系统能够提供各种图形化界面和应用程序运行环境，能够使用户方便地访问互联网、数字电视节目以及其他多媒体内容。
它们还支持视频流媒体的播放和高清视频的解码，确保高质量的视频输出。
应用程序方面广电数字电视机顶盒可以通过安装应用程序来扩展其功能。
这些应用程序可以通过分发平台进行下载，如应用商店或网络站点。
这些应用程序包括各种视频应用程序、游戏、社交网络应用程序等，还包括数字电视直播、点播、记录、回放等功能。
它们大大提高了机顶盒的价值和用户体验。
网络方面广电数字电视机顶盒是一个连接互联网的智能设备，能够与多种网络接口进行连接。
机顶盒可以使用以太网、WiFi、3G和4G等移动网络进行连接，以便向用户提供最新的互联网和视频流媒体信息。
此外，它还支持多种连接协议的应用程序，如TCP/IP、HTTP、FTP等，能够方便地处理电视信号的流量和数据传输。
总结广电数字电视机顶盒作为数字电视娱乐的重要终端设备，它具有强大的硬件、操作系统、应用程序和网络链接功能，充分满足了用户的高科技生活需求。
多媒体机顶盒结构设计及其关键技术
多媒体机顶盒结构设计及其关键技术随着数字网络电视的不断普及，多媒体机顶盒已经得到了广泛的应用，并且呈现出非常广阔的发展前景。
所以，本文将对多媒体机顶盒结构设计以及其关键技术进行深入的探索分析。
标签：多媒体；机顶盒；结构设计；关键技术；一、引言现阶段，随着我国现代化信息技术的不断发展，全球范围内的通信基础设施建设逐渐完善，越来越多的用户开始接入宽带，所耗费的成本也逐渐降低。
在这样的时代背景下，多媒体技术也开始不断成熟，其将多媒体平台、宽带网络平台以及数字终端平台三者进行有效的融合，已经成为全球范围内一项具有良好发展前景的产业。
多媒体机顶盒具有智能水平较高、丰富的功能、交互性较好等优势，已经受到了广泛额好评。
所以，本文将对多媒体机顶盒结构设计及其关键技术进行深入的探索研究。
二、多媒体机顶盒的主要功能介绍多媒体机顶盒最为主要的功能在于接收数字电视广播节目，除此之外，其还具有以下几个方面的功能和作用：第一，为用户提供了电视节目的导航界面，能够实现与用户之间的良好交互性，操作起来较为简便，界面也较为友好，用户可以在较短的时间内获得自己想看的节目；第二，具有网络性特征，即实现数据的高速广播，同时，为用户提供有关于报纸杂志、热门网络信息以及票务服务等功能，更好的满足用户的实际需求；第三，自动对软件进行更新，当有新版本的软件上线时能够自动接收到有关的最新软件并及时进行更新；第四，用户可以通过多媒体机顶盒与互联网进行相连，从而实现接收电子邮件等功能。
三、多媒体机顶盒的結构设计对于多媒体机顶盒而言，其主要由硬件和软件两方面的内容所构成。
根据多媒体机顶盒的质量、档次水平等区别，其基于的平台也存在着非常明显的差异性，所采用的软件架构非常丰富多样。
不同多媒体机顶盒所能够实现的功能也不尽相同。
总体而言，多媒体机顶盒的硬件结构主要以以下三种类型的结构设计为主：基于专用芯片架构、基于多媒体信号处理架构以及基于处理器架构。
在软件方面，一般情况下采用模块化结构、中间件结构以及层次化结构三种类型。
数字机顶盒的架构与设计关键
数字机顶盒的架构与设计关键数字电视可说是手机之外的另一波杀手级应用，它以客厅为核心，不断地整合家庭中的其它视听及信息设备，形成多元应用的家庭网络；不仅如此，数字电视与手机也向整合之路发展，移动电视(Mobile TV)已在全球各地如火如荼的推动当中。
当电视广播系统与网络、甚至是移动蜂窝系统结合时，包括视频、语音与数据的服务自然走向多元汇流的趋势，这是一个比过去独立形式复杂许多的应用环境，而数字机上盒(Set-top-box)正位于此架构的核心位置，其面临的设计挑战确实繁重。
根据电视节目发送管道的不同，数字机顶盒又可分为数字地面(Terrestrial)机顶盒、数字卫星(Satellite)机顶盒、数字有线 (Cable)机顶盒，以及通过网络(xDSL、Cable Modem、光纤)的IP 机顶盒等形式。
整体而言，数字机顶盒的技术主轴朝向支持 HDTV(High Definition TV)及互动性(Interactive)发展，但不同市场区块仍有技术及应用上的偏重。
为了达到产品的差异化定位，加入硬盘的数字视频录像机(DVR)及整合家庭网络功能的家庭网络网关器(Residential Gateway, RG)，也是数字机顶盒的重要设计方向。
系统架构一个数字机顶盒是由软、硬件所组成，在硬件方面的主要单元可分为接收广播信号，并将其转换为数字传输串流的前端(front-end, FE)芯片，即谐调器(tuner)和调节/解调器(modulator/demodulator)；后端芯片包括电视解码器/编码器(NTSC/PAL decoder/encoder)、MPEG-2 Transport、MPEG-2 MP@ML或HL解码器、微处理器、图形芯片、音频处理器、音频DAC、视频DAC；以及DRAM/SDR AM、Flash等内存、电源组件及其它标准离散组件。
更高级产品还会整合安全芯片、调制解调器(modem)或家庭网络芯片，以及可录像的硬盘(HDD)。
详解智能机顶盒结构及嵌入式系统
（3）MPEG-2解码器
SC2005芯片内的MPEG-2解码器包括I总线接口、DMA控制器、MPEG-2 A/V解码器接口、音频解码器、视频解码器、音频D/A转换器等电路。Ⅰ 总线接口为CPU访问其他子系统中的寄存器提供接口。DMA控制器用DMA 方式在MPEG-2 A/V解码器与CPU SDRAM之间传输数据。视频解码器用来 对视频PES进行解码，通过可变长度解码(VLS)、反量化、反离散余弦变 换（IDCT）和运动补偿等解码处理，还原成编码压缩前的原始图像数据， 然后输出符合IYU-R 601标准的视频数据。音频解码器用来对音频PES进 行解码，通过对音频码流进行比特分配，然后进行标度因子解码，接着 进行反量化和子带综合滤波，最后输出PCM立体声音频数据。音频D/A转 换器的作用是将由音频解码器输出的PCM音频数据转换成具有左/右声道 的模拟立体声音频信号。转换过程与其他音频D/A转换器一样，也是一 种具有可编程锁相环(PLL)的立体声D/A转换器。
深入了解数字机顶盒的结构和工作原理
深入了解数字机顶盒的结构和工作原理数字机顶盒接收各种传输介质来的各种数据信息和数字信号，通过解码技术、音视频编码技术解、解调技术和复用技术，可以在模拟信号电视机上收看精彩的数字电视节目和各种有用数据信息。
以有线数字机顶盒为例，它的工作原理是：有线数字机顶盒接收数字电视节目、处理数据业务和完成多种应用的解析。
信号源是在进入客户的有线电视网络前要完成两级的编码，一级是视频、音频信号的信源编码流，另一级是传输用的数字信道编码流。
另外还要跟前端相应，接收端的机顶盒首先从传输层提取数字信道编码信号，完成数字信道的解调，其次是还原压缩的信号源编码信号，恢复原始视频、音频流，同时可以完成各种数据接收和解析。
根据国家互联网信息和广电数字电视要求，一个数字机顶盒的硬件结构是由数字信号处理(信源解码和信道解码)、控制部件和机顶盒接口等几大部分组成的。
数字机顶盒从功能上看是电视机和计算机的混合产物，但它们的内部结构和原理却不一样，从应用操作和信号处理上看，机顶盒应包括以下几个层次：(1）机顶盒的输出接口：包括模拟信号的音频和视频接口、数据接口、数字视音频接口、鼠标、键盘等。
(2）机顶盒用户层：包括电子节目表、浏览器、有条件接收、服务信息、遥控、数据解码、图形用户界面。
(3）机顶盒节目层：包括MPEG/AC—3音频解码、MPEG—2视频解码。
(4）机顶盒传输层：包括解复用技术，它把传输流分成数据包、音频和视频。
(5）机顶盒连接层和物理层：包括VSB解，OFDM、QAM、QPSK、调高频调谐器等交织解码。
数字机顶盒的工作原理:第一、机顶盒的高频头接收来自广电有线网络的高频信号，然后通过QAM解调器来完成信道的解码，再从载波中分离出包含视频、音频信号和其它数据信息的传送流。
第二、在传送流中一般都会包含多个视频流、音频流和一些其它的数据信息。
第三、机顶盒里的解复用器则用来区分不同的数字电视节目，提取相应的视、音频流和数据流，送入MPEG－2解码器和对应的解析软件，然后完成数字信息的还原过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电视机顶盒结构设计的分析
发表时间：2018-05-07T13:52:19.067Z 来源：《建筑学研究前沿》2018年第1期作者：杨俊奇
[导读] 本文选取了一种电视机顶盒的结构设计为实例展开论述。
摘要：机顶盒最早起源于上个世纪九十年代初，其作为解决电视数字化改造的方案应运而生，在世界各国都得到了大范围的普及推广。
目前，伴随着智能家电的日益增长，人机交互需求的日益频繁，电视机顶盒结构设计也要重视其人机功能及环保等方面的设计，为此，本文选取了一种电视机顶盒的结构设计为实例展开论述。
关键词：电视；机顶盒；结构设计
1.电视机顶盒概述
机顶盒又称数字视频变换盒，是连接电视机与外部信号源的设备。
它可以将压缩的数字信号转成电视内容，并在电视机上显示出来。
信号可以来自有线电缆、卫星天线、宽带网络以及地面广播。
机顶盒接收的内容除了模拟电视可以提供的图像、声音之外，更在于能够接收数字内容，包括电子节目指南、因特网网页、字幕等等。
2.电视机顶盒的发展历程
2.1作为信号转换装置的机顶盒
机顶盒起源于20世纪90年代初，当时主要是欧美国家有线电视台为解决有线电视收视费问题而设计的一个解扰设备。
机顶盒作为数字电视（DTV）辅助设备是从20世纪90年代后期欧美国家试播数字电视和高清数字电视（HDTV）开始的。
它的主要作用是使用户能够用原有的模拟电视机收看数字电视节目和高清数字电视节目，即提供数/模信号转换功能，通常把这类机顶盒称为数字电视机顶盒。
2.2集成机顶盒
随着机顶盒技术的发展和需求的增多，机顶盒逐渐增加了一些附加功能，如在机顶盒上加上预告节目的电子节目指南，发布政府惠民信息的数据广播，增加收入的VOD点播，用于管理机顶盒的用户管理系统和用于控制收费的CA系统等。
这样，一个清晰的“集成机顶盒”功能实现架构就呈现出来。
它的技术特点是各种软件相互集成在一起，一次成型难以改变，因而这种机顶盒的过渡性体现得非常明显，在“开放”“交互”理念的深入普及下，这一技术也必然会遭到淘汰。
2.3互联网智能电视机顶盒
为了突破集成机顶盒的单向性，在IT技术和新媒体技术的推动下，智能机顶盒随之出现。
它拥有传统机顶盒所不具备的应用平台优势，成为连接电视、网络和程序之间的智能设备；它可配合各类外围应用终端，可以很方便地扩展基于家庭通信、娱乐和生活应用的各项服务，为家庭用户提供更加丰富多彩的综合信息服务，具备多接口、多业务感知和承载、可管理等特点。
在互联互通的网络时代，智能电视机顶盒的标配就是网络功能模块，所以智能电视机顶盒也叫做互联网智能电视机顶盒。
3.电视机顶盒结构设计实例分析
某电视机顶盒在设计过程中严谨地考虑其材质、结构及人性化等问题，以保证产品的坚固性并满足环保要求。
该机顶盒在设计中考虑到产品生产过程的稳定性，因此在设计时采用简单、成熟的“组合式”产品结构。
产品由前面板组件（前面板、按键、导光柱、装饰片）、上盖、下盖和PCB板组件等四部分组成，为电子部分提供支撑、定位、电磁保护、指示灯功能，并起到美化产品的作用，该机顶盒结构的具体结构设计要点如下：
3.1材质选用
3.1.1该产品对质量及环保方面要求严格，因此铅（Pb）、汞（Hg）、六价铬（Cr6+）、多溴联苯（PBB）、多溴二苯醚（PBDE）最大允许含量为0.1%（1000ppm）、镉（cg）为0.01%（100ppm）。
3.1.2材料的普遍性。
所选用的材料应该在市场上很容易找到。
3.1.3材料的易加工性。
所选用的材料必须可以用常规的加工手段就可以加工出合格的产品。
这款机顶盒产品塑料选ABS和PMMA，五金材料选SECC，都符合以上要求。
3.2强度要求
该机顶盒产品的结构部分要为电子部分提供支撑、定位、保护等功能。
根据产品的负荷大小、抗震、抗冲击要求来进行强度、刚度设计验算。
在进行强度和刚度设计时要考虑结构件的连接方式和结构，可以增加折弯或压筋来增加结构件的强度和刚度等。
3.3人机要求
该电视机顶盒在造型方面引入工业设计思想，要求形体比例协调，符合工艺和审美要求，并遵循体量平衡原则，力求整体和局部相适应，外形美观大方；色彩方面应用色彩学理论，从色相、明度、饱和度入手，色彩配置有利于设备功能的发挥，适应操作者对色彩的心理要求，并与周围的环境相适应。
总之，使操作者感到方便、灵活、安全、舒适、便于操作、观察和监视。
鉴于以上原理，该产品突出一个几个重点：
3.3.1该产品根据当前人们的消费审美的习惯，整机采用亚黑色和亮银色。
3.3.2由于机顶盒是方方正正的形态，上盖和前面板接合收容易形成尖角利边，如下图1所示。
上盖是由镀锌板折弯而成，折弯处会形成圆角；如果前面板没在这里做圆角，或者与上盖的圆角半径不一致，就形成尖角或利边。
铁板折弯形成圆角半径：R=2xt
t为铁盖的厚度；这个产品 t=0.6mm；圆角半径为 1.2mm，所以前面板的四个角也要做半径为 1.2mm 的圆角。
3.3.3前面板与上盖接合处不可有段差，因为上盖是由厚度为0.6mm 的上盖。
3.3.4前面板与上盖接合处不可有离缝。
3.4工艺性要求
该产品前面板采用工程塑料 ABS和 PMMA。
产品设计中，在满足强度需求和外观要求的情况下要兼顾工艺要求。
3.4.1壁厚设计
壁厚的大小取决于产品需要承受的外力的大小、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
从经济角度来看，过厚的产品会增加物料成本，延长生产周期，增加生产成本。
从产品设计角度来看，过厚的产品会导致产生空穴、气孔的可能性，大大削弱产品的刚性及强度。
3.4.2转角位置设计
转角位的设计准则也同样适用产品中的于悬梁式扣位。
因这种扣紧方式是需要将悬梁臂弯曲嵌入，转角位置的设计图说明如果转角弧位 R太小时会引致其应力集中系数过大，产品弯曲时容易折断，弧位 R太大的话则容易出现收缩纹和空洞。
因此，圆弧位和壁厚采用 0.5的比例值。
结束语：综上所述，文中分析机顶盒结构的设计通过了落摔测试、振动测试，老化测试，盐雾测试以及高低温环境测试，并顺利通过了质监部门的验测，因此具有一定的推广应用价值。
今后，随着数字电视和网络技术的发展，电视机顶盒的功能将更加完善，因此，这就需要相关结构设计人员的研究，设计出符合当前时代发展的电视机顶盒。
参考文献
[1]赵向阳.一种基于交互式视频网络的高清机顶盒[J].电视技术.2010.
[2]吴劲松.数字电视机顶盒设计及发展[J].现代电子技术.2011.
[3]庞力源.基于三网融合的立式机顶盒创新设计[J].中国高新技术企业.2017.。
