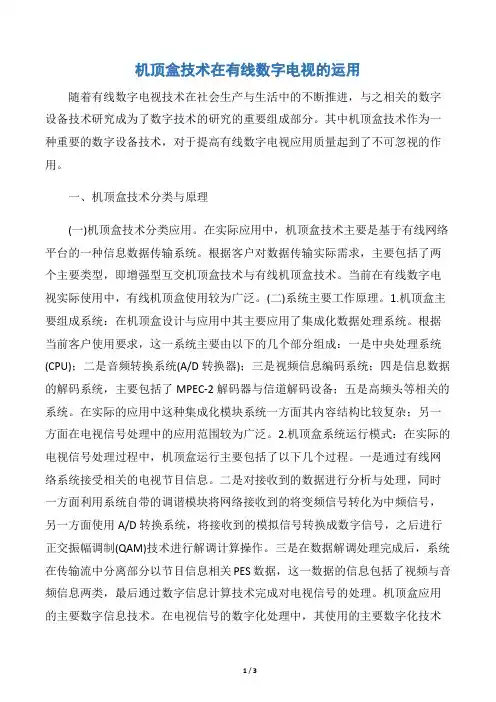

机顶盒技术在有线数字电视的运用
机顶盒技术在有线数字电视的运用随着有线数字电视技术在社会生产与生活中的不断推进，与之相关的数字设备技术研究成为了数字技术的研究的重要组成部分。
其中机顶盒技术作为一种重要的数字设备技术，对于提高有线数字电视应用质量起到了不可忽视的作用。
一、机顶盒技术分类与原理(一)机顶盒技术分类应用。
在实际应用中，机顶盒技术主要是基于有线网络平台的一种信息数据传输系统。
根据客户对数据传输实际需求，主要包括了两个主要类型，即增强型互交机顶盒技术与有线机顶盒技术。
当前在有线数字电视实际使用中，有线机顶盒使用较为广泛。
(二)系统主要工作原理。
1.机顶盒主要组成系统：在机顶盒设计与应用中其主要应用了集成化数据处理系统。
根据当前客户使用要求，这一系统主要由以下的几个部分组成：一是中央处理系统(CPU)；二是音频转换系统(A/D转换器)；三是视频信息编码系统；四是信息数据的解码系统，主要包括了MPEC-2解码器与信道解码设备；五是高频头等相关的系统。
在实际的应用中这种集成化模块系统一方面其内容结构比较复杂；另一方面在电视信号处理中的应用范围较为广泛。
2.机顶盒系统运行模式：在实际的电视信号处理过程中，机顶盒运行主要包括了以下几个过程。
一是通过有线网络系统接受相关的电视节目信息。
二是对接收到的数据进行分析与处理，同时一方面利用系统自带的调谐模块将网络接收到的将变频信号转化为中频信号，另一方面使用A/D转换系统，将接收到的模拟信号转换成数字信号，之后进行正交振幅调制(QAM)技术进行解调计算操作。
三是在数据解调处理完成后，系统在传输流中分离部分以节目信息相关PES数据，这一数据的信息包括了视频与音频信息两类，最后通过数字信息计算技术完成对电视信号的处理。
机顶盒应用的主要数字信息技术。
在电视信号的数字化处理中，其使用的主要数字化技术包括了用于电视信号传输的有线网络通信技术、用于确保信号安全加解密算法技术与加解算法技术以及确保信息数据质量的数字压纹编码技术等，通过相关的硬、软件技术对信号进行处理。
数字电视机顶盒原理
数字电视机顶盒原理
1 数字电视机顶盒原理
数字电视机顶盒是一种能够让用户通过电视接收有线和卫星数字
电视信号的电子设备。
它能够将电视信号转换成可以被电视机接收的，能够被家庭影院或者音响系统使用的标准电视信号形式。
用户只要按
需与数字电视机顶盒的输入连接有线电视或者有线和无线的卫星电视
系统，就能够接收到完整的数字电视频道和网络节目。
数字电视机顶盒原理有三个基本步骤：调谐器阶段、解码器阶段
和解压缩阶段。
首先，调谐器阶段，随着用户从不同的数字电视服务提供商的服
务中访问的节目的不同，数字电视机顶盒需要利用振荡器和收音机芯片，根据用户设定的频率接收到电视信号，并将其发送给解码器。
其次，解码器阶段，解码器会利用熵编码技术解码电视信号内的
无素并解析和提取音频和视频数据，并将其转换成标准RGB图像形式。
最后，解压缩阶段，后续将利用音频,视频数字信号处理技术进一
步解压和处理音频和视频数字信号，将其视频输出接口发给电视机，
并播放出数字信号的节目内容。
通过以上三个基本步骤，数字电视机顶盒可以将接收的信号变换
成可以被普通的电视机接收的信号，这样无论是专业的家庭影院，还
是普通的电视机都可以接收高清的数字电视信号。
它还能够接收各种
多媒体技术的有线与无线发射的数字信号，让用户能够随时随地收听和观看数字电视节目。

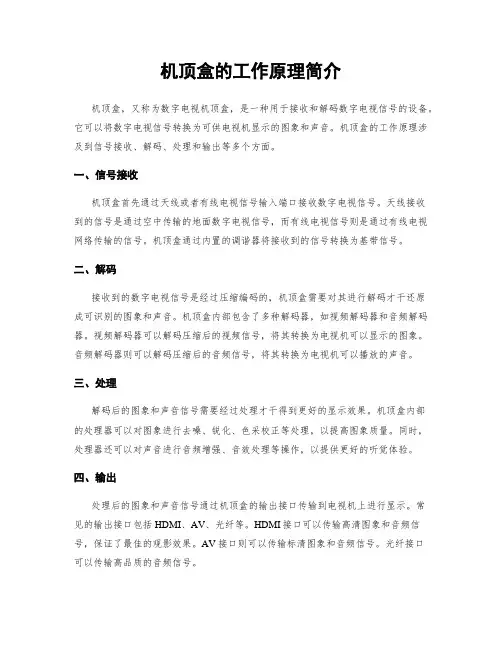

机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒，又称为数字电视机顶盒，是一种用于接收和解码数字电视信号的设备。
它可以将数字电视信号转换为可供电视机显示的图象和声音。
机顶盒的工作原理涉及到信号接收、解码、处理和输出等多个方面。
一、信号接收机顶盒首先通过天线或者有线电视信号输入端口接收数字电视信号。
天线接收到的信号是通过空中传输的地面数字电视信号，而有线电视信号则是通过有线电视网络传输的信号。
机顶盒通过内置的调谐器将接收到的信号转换为基带信号。
二、解码接收到的数字电视信号是经过压缩编码的，机顶盒需要对其进行解码才干还原成可识别的图象和声音。
机顶盒内部包含了多种解码器，如视频解码器和音频解码器。
视频解码器可以解码压缩后的视频信号，将其转换为电视机可以显示的图象。
音频解码器则可以解码压缩后的音频信号，将其转换为电视机可以播放的声音。
三、处理解码后的图象和声音信号需要经过处理才干得到更好的显示效果。
机顶盒内部的处理器可以对图象进行去噪、锐化、色采校正等处理，以提高图象质量。
同时，处理器还可以对声音进行音频增强、音效处理等操作，以提供更好的听觉体验。
四、输出处理后的图象和声音信号通过机顶盒的输出接口传输到电视机上进行显示。
常见的输出接口包括HDMI、AV、光纤等。
HDMI接口可以传输高清图象和音频信号，保证了最佳的观影效果。
AV接口则可以传输标清图象和音频信号。
光纤接口可以传输高品质的音频信号。
除了基本的信号接收、解码、处理和输出功能，现代的机顶盒还具备了更多的功能和特点。
例如，一些机顶盒内置了硬盘或者支持外接存储设备，可以实现录制电视节目、时移播放等功能。
还有一些机顶盒支持网络连接，可以通过互联网观看网络视频、浏览网页等。
此外，一些机顶盒还支持智能语音控制、手机投屏等功能，提供更便捷的操作方式。
总结起来，机顶盒的工作原理包括信号接收、解码、处理和输出等多个环节。
通过这些环节，机顶盒可以将数字电视信号转换为电视机可以显示的图象和声音。
数字电视机顶盒的原理
数字电视机顶盒的原理作者：马骥来源：《经济技术协作信息》 2018年第6期数字电视机顶盒为人们在收看电视节目中带来了极大的便捷，同时还能对当前电视节目画面质量的提高有较大的促进作用，受到了越来越多用户的青睐。
但是出于各种原因，数字电视机顶盒也会出现各种不同类型的故障，给人们的正常生活造成了一定的消极影响。
换句话说，数字电视机顶盒在未来发展中仍然具有良好的空间，所以对其存在的问题要加以重视。
一、数字电视信号的几大特点机顶盒和电视机是数字电视产业链最重要的终端设备，只是两者的分工不同，机顶盒用于接收、解密、解码、提供增值服务，电视机用于显示，开播数字电视后，每台电视机必须配备一台机顶盒才能收看数字电视节目。
有线电视数字机顶盒除接收数字电视广播节目外，同时还具有多种数字电视广播和交互式多媒体应用的功能，如电子节目指南（EPG）、视频点播（NVOD）、按次付费收视（PPV）、高速数据广播、软件在线升级、因特网接入和电子邮件等。
1.比较清晰。
普通模拟信号经过取样、量化、编码以后，形成普通数字信号。
经过数字机顶盒解码以后，就呈现出了清晰的电视节目。
2. 频带率。
模拟信号的频带宽为8MHz，而数字信号的带宽为1MHz。
所以，有限的频率资源，将容纳更多的数字频道。
3.性能稳定。
普通模拟信号的副载波为余弦波，当邻频或同频存在产生类似波形的发射器时，会明显干扰余弦波，从而形成波形叠加，表现为令人厌恶的电视画面。
但编码后的数字信号则不同，或1 或0的开关状态，在自然体系中进行信息传输，有效避免了各种波形的干扰。
但是，一旦1 或0 颠倒时，就会出现误码，表现为电视画面的静止或马赛克。
二、数字电视机顶盒的基本原理数字电视是用于传输、接收、处理、存储、控制数字电视信息的系统。
数字电视机顶盒的基本功能是接收数字电视广播节目，如图所示。
调谐模块接收射频信号并下行变频为中频信号，然后进行A / D转换为数字信号，再送人QAM 解调模块进行QAM 解调，输出MPEG 传输流的串行或并行数据。
数字电视机顶盒的原理与应用
数 字 电 视 机 顶 盒 的 基 本 功能 是接 收 数 字 电 视 广 播 节 目 ． 于视 频 Ｐ Ｄ， 个 用 于 音频 Ｐ Ｄ，０个 通 用 的 Ｐ Ｄ用 于 Ｐ ＩＳ 和 同 Ｉ 一 Ｉ ３ Ｉ Ｓ 、Ｉ Ｐｉ ｔ 数 据 滤 波 。 Ｐ ｒ ａｅ ｖ Ｃ Ｕ强 大 的功 能 使 ＭＢ ７ ２ ５ ８Ｌ ２ ０能 以软 件方 式 时具 有 所 有广 播 和交 互 式 多 媒 体 应 用 功 能 ． 括 ： 包 （ ）电子 节 目指 南 （ Ｐ ： 为 用 户 提供 一 种 容 易使 用 、 １ Ｅ Ｇ）它 界 处 理 ｓ ｂ ｔ 、 Ｓ ｖ ｒ ｙ 图 文 电 视 、 Ｐ 等 。 能设 计 成 收 费 的 ｕ ｔｌ Ｏ Ｄ ｏ ｅｌ 、 ｉｅ ａ ＥＧ 具有 图文 电视 接 口 面友 好 、 以快 速 访 问 想 看 节 目的方 式 ． 户 可 以 通过 该 功 能 看 机顶 盒 ． 可 用 到一 个 或 多个 频 道 甚 至 所 有 频 道 上 近期 将 播 放 的 电视 节 目 驻 机 软 件 主要 分 为 硬 件 驱 动 层 、 Ｅ 接 口层 、应 用 软 件 ＭＰ Ｇ （ ）高 速 数 据 广 播 ： 能 为 用 户 提 供 股 市 行 情 、 务 信 息 、 层 。 ２ 它 票 硬 件 驱 动 层 主 要 是 启 动 Ｃ Ｕ 和对 各个 芯 片 寄 存 器 或 存 储 Ｐ 电子 报 纸 、 门网 站 等 各种 信息 热 （ ）软 件 在线 升 级 ： 可看 成 是 数 据 广播 的应 用 之 一 。 据 器 的读 写 ， Ｅ ３ 它 数 ＭＰ Ｇ接 口层 程 序 主 要是 对 音 、视 频 编 码 器 的 读 写 ． 广播 服 务 器 按 Ｄ Ｂ数 据 广播 标 准将 升级 软 件 广 播 下 来 ． 顶 盒 应 用 软件 层 程 序 是 管理 、 Ｖ 机 调度 程 序 。
电视机顶盒技术的研究与应用
电视机顶盒技术的研究与应用随着技术和市场的发展，电视机顶盒作为一种新兴的媒体终端产品，已经成为家庭娱乐的新宠。
它不仅可以将电视机变成万能媒体终端，还可以让用户随时随地观看各种影片、电视剧、体育赛事、综艺节目等视频内容。
一、电视机顶盒技术的基本原理电视机顶盒是一种可以插在电视机后面的黑盒子，可以通过网络接收各种视频信号，并将信号通过HDMI或AV等接口送到电视上播放。
这些信号可以来自有线电视、卫星电视、网络电视和互联网等。
电视机顶盒的基本原理是通过接收信号，并将信号解码，输出到电视屏幕上的过程。
二、电视机顶盒技术的发展电视机顶盒从最初的有线电视、卫星电视接收器，发展到现在的智能电视机顶盒，其中最主要的革命是网络技术和操作系统的应用。
目前市场上已经出现了多种类型的电视机顶盒，包括小米盒子、海尔盒子、爱奇艺盒子、天翼视讯等。
其中，小米盒子是一款功能强大的智能电视盒子，它支持4K HDR超高清内容播放、语音操控、甚至能自带微信、QQ等应用。
海尔盒子则专注于智能家庭控制，带有智能场景策略和智能设备匹配功能。
爱奇艺盒子则是一款专为视频内容而生的产品，它提供了成千上万的影视节目，便捷的直播服务以及可以自由收藏的影片功能。
三、电视机顶盒技术的应用电视机顶盒已经开始被广泛应用于各个领域，包括家庭娱乐、办公、教育等。
在家庭娱乐方面，它为用户提供了更为方便、多样化的视频资源，用户可以根据自己的需求选择喜欢的影片、电视剧、综艺节目、体育直播等内容。
在办公和教育场景中，电视机顶盒可以通过网络连接，进行会议、教学和培训等活动，提高效率和交互性。
除此之外，电视机顶盒还可以在医疗、旅游、安防等领域得到广泛应用。
比如在医疗领域，电视机顶盒可以显示医院广告、播出健康知识和疾病预防知识等，提高公众的健康意识；在旅游领域，电视机顶盒可以提供旅游介绍、景点推荐等服务，方便游客了解更多的旅游信息；在安防领域，电视机顶盒可以连接监控摄像头，监控室内外的情况，保障家庭和企业的安全。
机顶盒的工作原理简介
机顶盒的工作原理简介标题：机顶盒的工作原理简介引言概述：机顶盒是一种能够接收数字电视信号并将其转换成可视化内容的设备。
它在家庭娱乐系统中扮演着重要的角色，为用户提供了丰富的电视节目和互联网内容。
本文将对机顶盒的工作原理进行简要介绍，匡助读者更好地了解这一设备。
一、信号接收与解码1.1 机顶盒通过天线或者有线电视连接接收数字电视信号。
1.2 接收到的信号经过解码器进行解码，将数字信号转换成可视化的视频和音频信号。
1.3 解码后的视频和音频信号通过HDMI或者AV输出接口传输到电视屏幕和音响设备。
二、操作系统与应用程序2.1 机顶盒内置操作系统，如Android TV、Tizen等，用于管理设备的功能和应用程序。
2.2 用户可以通过遥控器或者手机App等方式操作机顶盒，浏览电视节目、应用程序和互联网内容。
2.3 应用程序可以通过网络下载和更新，为用户提供更多的娱乐选择。
三、互联网连接与数据传输3.1 机顶盒通过有线或者无线网络连接到互联网，实现在线视频点播、网络游戏等功能。
3.2 数据传输过程中，机顶盒会对网络速度和稳定性进行监测，确保用户流畅观看视频和使用应用程序。
3.3 通过互联网连接，用户还可以享受到云存储、远程控制等便利功能。
四、硬件配置与性能优化4.1 机顶盒内置CPU、GPU、存储器等硬件组件，用于处理视频解码、图形渲染等任务。
4.2 设备厂商会对硬件配置进行优化，提升性能和用户体验，如支持4K视频播放、HDR显示等功能。
4.3 用户可以根据需求选择不同配置的机顶盒，满足自己的观看需求和预算。
五、安全保护与软件更新5.1 机顶盒会定期接收软件更新，修复漏洞、增加新功能，提升设备的安全性和稳定性。
5.2 设备内置安全芯片和加密技术，保护用户隐私和数字版权。
5.3 用户在使用机顶盒时，应及时更新软件、设置密码等安全措施，防范网络攻击和信息泄露。
结论：通过本文的介绍，读者可以更全面地了解机顶盒的工作原理和功能特点，为选择和使用机顶盒提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈数字电视机顶盒原理及应用技术
摘要本文对数字电视机顶盒的功能、原理、发展前瞻进行了简要的论述。
关键字数字技术；电视机顶盒；加解扰
数字电视机顶盒是信息家电之一，它是一种能够让用户在现有模拟电视机上观看数字电视节目，并进行交互式数字化娱乐、教育和商业化活动的消费类电子产品。
1 数字电视机顶盒的功能
数字电视机顶盒的基本功能是接收数字电视广播节目，同时具有所有广播和交互式多媒体应用功能，包括：
①电子节目指南（EPG）：它为用户提供一种容易使用、界面友好、可以快速访问想看节目的方式，用户可以通过该功能看到一个或多个频道甚至所有频道上近期将播放的电视节目。
②高速数据广播：它能为用户提供股市行情、票务信息、电子报纸、热门网站等各种信息。
③软件在线升级：它可看成是数据广播的应用之一。
数据广播服务器按DVB 数据广播标准将升级软件广播下来，机顶盒能识别该软件的版本号，在版本不同时接收该软件，并对保存在存储器中的软件进行更新。
2 数字电视机顶盒的原理与结构
数字电视机顶盒接收各种传输介质来的数字电视和各种数据信息，通过解调、解复用、解码和音视频编码（或者通过相应的数据解析模块），在模拟电视机上观看数字电视节目和各种数据信息。
以有线数字电视机顶盒为例，其工作原理如下：有线数字电视机顶盒接收数字电视节目、处理数据业务和完成多种应用的解析。
信源在进入有线电视网络前完成两级编码，一是传输用的信道编码，另一级是音、视频信号的信源编码和所有信源封装成传输流。
与前端相应，接收端机顶盒首先从传输层提取信道编码信号，完成信道解调；其次是还原压缩的信源编码信号，恢复原始音、视频流，同时完成数据业务和多种应用的接收、解析。
机顶盒从功能上看是计算机和电视机的融合产物，但结构却与两者不同，从信号处理和应用操作上看，机顶盒包含以下层次：①物理层和连接层：包括高频调谐器，QPSK、QAM、OFDM、VSB解调，卷积解码，去交织，里德—所罗门解码，解能量扩散。
②传输层：包括解复用，它把传输流分成视频、音频和数据包。
③节目层：包括MPEG—2视频解码，MPEG/AC—3音频解码。
④用户层：包括服务信息，电子节目表，图形用户界面（GUI），浏览器，遥控，有条件接
收，数据解码。
⑤输出接口：包括分模拟视音频接口，数字视音频接口，数据接口，键盘，鼠标等。
机顶盒的结构图如图1所示。
3 数字电视顶盒的主要技术
信道解码、信源解码、上行数据的调制编码、嵌入式CPU、MPEG—2解压缩、机顶盒软件、显示控制和加解扰技术是数字电视机顶盒的主要技术。
3.1 信道解码
数字电视机顶盒中的信道解码电路相当于模拟电视机中的高频头和中频放大器。
在数字电视机顶盒中，高频头是必需的，不过调谐范围包含卫星频道、地面电视接收频道、有线电视增补频道。
根据DTV目前已有的调制方式，信道解码应包括QPSK、QAM、OFDM、VSB解调功能。
3.2 信源解码
模拟信号数字化后，信息量激增，必须采用相应的数据压缩标准。
数字电视广播采用MPEG-2视频压缩标准，适用多种清晰度图像质量。
音频目前则有AC-3和MPEG-2两种标准。
信源解码器必须适应不同编码策略，正确还原原始音、视频数据。
3.3 上行数据的调制编码
开展交互式应用，需要考虑上行数据的调制编码问题。
目前普遍采用的有3种方式，采用电话线传送上行数据，采用以太网卡传送上行数据和通过有线网络传送上行数据。
3.4 嵌入式CPU
嵌入式CPU是数字电视机顶盒的心脏，当数据完成信道解码以后，首先要解复用，把传输流分成视频、音频，使视频、音频和数据分离开，在数字电视机顶盒专用的CPU中集成了32个以上可编程PID滤波器，其中两个用于视频和音频滤波，其余的用于PSI、SI和Private数据滤波。
CPU是嵌入式操作系统的运行平台，它要和操作系统一起完成网络管理，显示管理、有条件接收管理（IC 卡和Smart卡）、图文电视解码、数据解码、OSD、视频信号的上下变换等功能。
为了达到这些功能，必须在普通32～64位CPU上扩展许多新的功能，并不断提高速度，以适应高速网络和三维游戏的要求。
3.5 MPEG—2解码
MPEG—2是数字电视中的关键技术之一，目前实用的视频数字处理技术基本上是建立在MPEG—2技术基础上，MPEG—2是包括从网络传输到高清晰度电视的全部规范。
MP@LL用于VCD，可视电话会议和可视电话用的H.263和H.261是它的子集。
MP@ML用于DVD、SDTV，MP@MH用于HDTV。
MPEG—2图像信号处理方法分运动预测、DCT、量化、可变长编码4步完成，电路是由RISC处理器为核心的ASIC电路组成。
MPEG—2解压缩电路包含视频、音频解压缩和其地功能。
在视频处理上要完成主画面、子画面解码，最好具有分层解码功能。
图文电视可用APHA叠显功能选加在主画面上，这就要求解码器能同时解调主画面图像和图文电视数据，要有很高的速度和处理能力。
OSD是一层单色或伪彩色字幕，主要用于用户操作提示。
在音频方面，由于欧洲DVB采用MPEG—2伴音，美国的ATSC采用杜比AC—3，因而音频解码要具有以上两种功能。
3.6 加解扰技术
加解扰技术用于对数字节目进行加密和解密。
其基本原理是采用加扰控制字加密传输的方法，用户端利用IC卡解密。
在MPEG传输流中，与控制字传输相关的有2个数据流：授权控制信息（ECMS）和授权管理信息（EMMS）。
由业务密钥（SK）加密处理后的控制字在ECMS中传送，其中包括节目来源、时间、内容分类和节目价格等节目信息。
对控制字加密的业务密钥在授权管理信息中传送，并且业务密钥在传送前要经过用户个人分配密钥（PDE）的加密处理。
EMMS 中还包括地址、用户授权信息，如用户可以看的节目或时间段，用户付的收视费等。
用户个人分配密钥（PDK）存放在用户的智能卡（Smart Card）中，在用户端，机顶盒根据PMT和CAT表中的CA-descriptor，获得EMM和ECM的PID 值，然后从TS流中过滤出ECMS和EMMS，并通过Smart Card接口送给Smart Card。
Smart Card首先读取用户个人分配密钥（PDK），用PDK对EMM解密，取出SK，然后利用SK对ECM进行解密，取出CW，并将CW通过Smart Card 接口送给解扰引擎，解扰引擎利用CW就可以将已加扰的传输流进行解扰。
