龙门吊起重吊装及安装拆卸工程专项施工方案

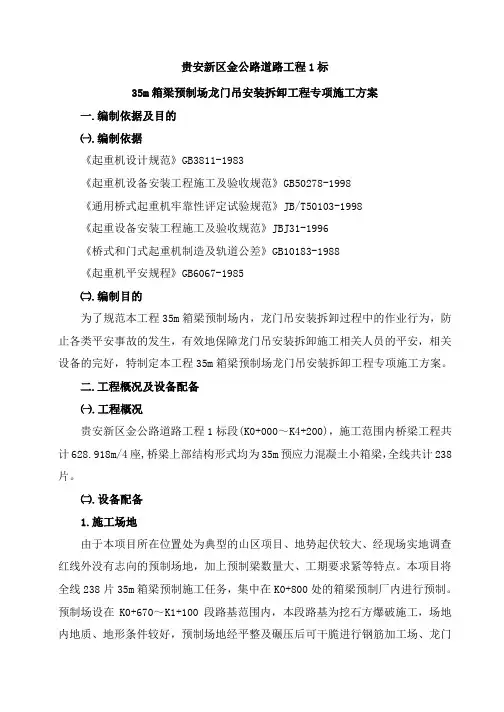

贵安新区金马路道路工程1标

35m箱梁预制场龙门吊安装拆卸工程专项施工方案

一.编制依据及目的

㈠.编制依据

《起重机设计规范》GB3811-1983

《起重机设备安装工程施工及验收规范》GB50278-1998

《通用桥式起重机可靠性评定试验规范》JB/T50103-1998

《起重设备安装工程施工及验收规范》JBJ31-1996

《桥式和门式起重机制造及轨道公差》GB10183-1988

《起重机安全规程》GB6067-1985

㈡.编制目的

为了规范本工程35m箱梁预制场内，龙门吊安装拆卸过程中的作业行为，防止各类安全事故的发生，有效地保障龙门吊安装拆卸施工相关人员的安全，相关设备的完好，特制定本工程35m箱梁预制场龙门吊安装拆卸工程专项施工方案。

二.工程概况及设备配备

㈠.工程概况

贵安新区金马路道路工程1标段(K0+000～K4+200)，施工范围内桥梁工程共计628.918m/4座,桥梁上部结构形式均为35m预应力混凝土小箱梁，全线共计238片。

㈡.设备配备

1.施工场地

由于本项目所在位置处为典型的山区项目、地势起伏较大、经现场实地调查红线外没有理想的预制场地，加上预制梁数量大、工期要求紧等特点。本项目将全线238片35m箱梁预制施工任务，集中在K0+800处的箱梁预制厂内进行预制。预制场设在K0+670～K1+100段路基范围内，本段路基为挖石方爆破施工，场地内地质、地形条件较好，预制场地经平整及碾压后可直接进行钢筋加工场、龙门轨道基础、箱梁预制台座、存梁台座等前期施工准备工作。

2.梁场布置

结合本项目箱梁预制数量、工期要求、现阶段施工准备及总体施工计划安排等特点，本处箱梁预制场共计设置箱梁预制台座20个，存梁区共计存梁70片(预制场总体布置图见附件1)。

3.设备配备

为了满足本工程35m箱梁预制场施工需要，共投入龙门吊3台，龙门吊轨道总宽度为24m，横断面方向上要求两轨道顶保持相对水平。其中一台（MH10-24 A3型）门式起重机配合人工完成，预制场内35m预制箱梁的模板安装、混凝土浇注、拆模及材料转运等工序；两台（LBMQ80-24型）门式起重机配合运量车完成，预制场内35m预制箱梁的移梁、存梁及运梁等工序。

4.相关参数

1.本预制场内使用的1台10t电动葫芦门式起重机，规格为MH10-24 A3型、跨度24m、起升高度6m、大车运行速度为20m/min、葫芦起升速度为7m/min、葫芦运行速度为20m/min（产品合格证详见附件2）。

2.本预制场内使用的2台80t门式起重机，规格为LBMQ80-24型、跨度24m、起升高度15m、横移速度为9.6m/min、纵移速度为6.6m/min、结构形式为桁架双梁（产

品合格证详见附件3）。

3.各门吊主要由主梁、主梁底座、支腿、副支腿、横向运行机构、纵向运行机构及起升机构等组成。为保证本处35m箱梁预制场内龙门吊安装拆卸工程，作业人员的安全及安装拆卸顺利进行，保证机械和人员生命财产不受损失。特将本预制场内的龙门吊安装拆卸工程，施工任务交由中铁七局集团第三工程公司的专业施工队负责完成。

三.施工总体部署

㈠.起重吊装管理

1.领导小组

针对起重吊装作业的重要性，施工现场设立了吊装管理领导小组：

组长：乔晓东

副组长：李战胜段卫平

成员：共7人

2.职责及分工

对施工机械、工器具的要求：

1.施工中使用的汽车吊，使用前必须经过检查验收合格，有技术监督部门频发的合格证及操作人员持有特种作业证后，方可进行施工。大件起吊前，应对其安全装置进行全面检查，重物离开地面10cm时，暂停起吊，先进行刹车试验，全面检查，确认良好方可起吊。

2.所使用的钢丝绳必须有产品合格证，钢丝绳应无断丝，磨损不超标，所使用的卸扣应无扭曲、变形，且销子松紧自如。施工前应对倒链葫芦、钢丝绳及卸扣进行全面检查，确认合格后方可投入使用。

3.施工过程中所有的测量工具必须经过校验，合格后方可使用，测量数据后要考虑校验时的修正值。

4.龙门吊起重吊装施工阶段时间较长，计划工期约为80天。为确保施工期间施工安全，龙门吊拼装完成后进行试运行，各方面试运行合格后报特种设备检验部门进行检查验收及取证。施工期间安排专职安全员定期对龙门吊进行机械安全大检查，及时解决存在的问题并填好施工检查记录。

㈢.施工计划（每台门吊）

本处35m箱梁预制场内龙门吊施工进度计划安排如下所示：

⑴.地面行走梁的就位与支腿的组装、支腿的安装，计划工期1天；

⑵.桥架的组装，计划工期1天；

⑶.操作室、电气柜与桥架的安装，计划工期1.5天；

⑷.电气系统调试，穿钢丝绳与负荷试验，计划工期1.5天；

⑸.特种设备检验工作2天，施工阶段预计80天；

⑹.起重小车拆除，计划1天；

⑺.主梁、刚性支腿、柔性支腿拆除，计划1天；

⑻.大车走行、主梁和支腿解体，计划1天。

四.施工方案

㈠.龙门吊安装方案

1.施工准备

⑴.本预制场内龙门吊安装施工在预制场内临建设施完成后进行，龙门吊安装前已完成，施工场地平整、龙门吊轨道基础浇筑、龙门吊轨道安装等前期施工准备工作（龙门吊轨道断面图及轨道端部堵头板如下图所示）。

⑵.龙门吊各部件进场后，由安质部检查龙门吊制造检验证书、产品合格证书及操作人员的特种作业证书。各方面达标后，方可进行下一步安装施工（本预制场内龙门吊各种证书及人员特种作业证书详见附件2、3、4）。

⑶.龙门吊拼装及安装作业场地选择在基础平整坚实，没有其它施工机械及障碍物的开阔地段进行。

⑷.施工人员必须熟悉施工现场，熟悉本方案，技术人员做好重要施工工序的技术和安全交底。

⑸.对配合安装的吊车及其它配合机具进行全面检查，所有的安全装置必须齐全可靠，并消除机械缺陷。

⑹.对所有用于安装作业的各部件及工器具进行全面检查，发现差错及时补充并完善。

⑺.作业中使用的安全带、速差保护器、保险绳应经检验合格，严防安全设施不安全。

2.工艺流程

办理特种设备安装的开工→申报安装前施工准备及检验→做好安装前的准备工作→检测轨道梁的水平及高低差→按规范安装轨道及附件→检测轨道安装质量应符合要求→起重机起吊安装（端梁连接、主梁拼装等）→检查主机四轮安装应符合要求→接线试车调试→检查各运行机构保证运转正常→自检并做好记录办理完工手续→报检验收→整改（复检）→按程序办理签字手续→取证→将相关资料送交监理工程师验收→验收合格后投入使用。

3.安装顺序

⑴.清点零部件、安装工具是否齐全，安装设备是否处于良好状态，是否符合设计要求及现场安装条件，做好书面记录，作为接货依据，如有问题及时解决。

⑵.对龙门轨道进行全面检查及加固，确保满足以下施工要求。

① .保证行走跨度S，在全长范围内误差达到规定的要求；
