干式变压器技术规范
干式变压器技术规范书
干式变压器技术规范书1 总则1.1本技术规范提出的有关条款为最低限度要求，未对所有的细节作详细规定。
乙方提供的设备应符合有关工业技术标准和规范以及本技术规范要求的优质设备。
1.2经甲、乙双方签订的技术协议作为商务合同的一个附件，并与合同具有同等效力。
2 供货范围:具体参数如下：变比：10±2x2.5%/0.4kV连接组别：D,yn11阻抗电压：630kVA及以下：4%；800～1000kVA：6%乙方应同时提供干变温控设备、温度数字显示装置、冷却风机装置、外壳（IP20）等相应附件。
3 使用条件3.1海拔≦1000m3.2环境温度最高气温＋40℃最低气温－25℃3.3相对湿度月平均相对湿度不大于90%日平均相对湿度不大于95%3.4地震烈度8度4 设备规范4.1.主要技术参数4.1.1相数：三相4.1.2频率：50Hz4.1.3一次额定电压：10Kv4.1.4一次最高工作电压：12kV4.1.5冷却方式：AF4.1.6最高温升：125K4.1.7温度极限：180℃4.1.8绝缘等级：H级4.1.9绝缘水平工频耐压（有效值）：高压线圈35kV（1min）、低压线圈3kV（1min）冲击耐压（峰值）：高压线圈75kV4.1.10噪音：315～630kVA小于46dB、800kVA及以上小于52dB4.1.11损耗：满足国标规定要求4.2技术要求4.2.1制造标准：GB1094-1996 GB450-86 GB/T17200-1998GB/T10228-1997 IEC73-85 IEC726-824.2.2局部放电量：不大于5PC。
4.2.3短路动、热稳定满足GB6450要求。
4.2.4进出线方式：高压侧为电缆底部进线，并附有电缆夹持件，底部应留有穿线板，此板现场根据电缆外径开孔；低压侧为插接式母线上出。
4.2.5变压器一次和二次引线的接线端子，应符合GB5273的规定。
4.2.6变压器有温度显示器及温近期系统（测温元件埋设在低压线圈内）且三相线圈巡回轮流检测。
10kV干式式变压器技术要求规范.docx
实用标准文案10kV 干式变压器技术规范目录1规范性引用文件 (1)2结构及其他要求 (2)3标准技术参数 (5)4使用环境条件表 (7)5试验 (8)10kV 干式变压器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1绝缘配合第 1 部分：定义、原则和规则GB 1094.1电力变压器第 1 部分：总则GB 1094.3电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第 4 部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电力变压器第 5 部分：承受短路的能力GB/T 1094.10电力变压器第 10 部分：声级测定GB/T 1094.11电力变压器第 11 部分：干式电力变压器GB/T17211干式电力变压器负载导则GB/T 2900.15电工术语变压器、互感器、调压器和电抗器GB/T 4109交流电压高于1000V 的绝缘套管GB 4208 外壳防护等级（ IP 代码）GB/T 5273变压器、高压电器和套管的接线端子GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第 1部分：瓷或玻璃绝缘子的试验GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第 2部分：尺寸与特性GB/T 10228干式电力变压器技术参数和要求GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 11604高压电器设备无线电干扰测试方法GB/T 13499电力变压器应用导则GB/T 16927.1高电压试验技术第 1 部分：一般定义及试验要求GB/T 16927.2高电压试验技术第 2 部分：测量系统GB/T 17468电力变压器选用导则GB 20052三相配电变压器能效限定值及节能评价值GB/T 22072干式非晶合金铁铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第 1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第 2部分：交流系统用瓷和玻璃绝缘子GB 50150电气装置安装工程电气设备交接试验标准DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL 5027电力设备典型消防规程JB/T 3837变压器类产品型号编制方法JB/T 10088 6kV～500kV电力变压器声级JB/T 10428变压器用多功能保护装置Q/GDW 1771 10kV 非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV 非晶合金铁芯配电变压器试验导则2结构及其他要求2.110kV 变压器技术参数变压器空载损耗及负载损耗不得有正偏差。
10KV干式变压器技术规范
10KV 干式变压器技术规范1．使用环境条件1．1环境温度：-10℃~+45 ℃1．2海拔高度：不超过1000m1．3相对湿度：不大于95%2．10KV干式变压器的技术要求2．1额定高压：10KV2．2额定低压：0.4KV2．3额定容量：630KV A2．4额定频率：50Hz2．5联结组别：D.Yn112．6绝缘耐热等级：IP202．7分接范围：±2×2.5 %2．8阻抗电压U k:：6%2．9冷却方式：AF（带风机）2．10低压出线方式：侧出线，封闭母线3．主要原材料3．1 进口绝缘薄膜3．1高、低压线圈均需采用篐绕式3．2硅钢片（进口）3．3环氧树脂（进口）4．温控器要求：4．1常规功能：自动启动风机，报警功能，自动跳闸功能。
4．2远距离监视，计算机接口。
4．3三相线圈温度显示。
4．4风机定时启动。
5．安装位置：签定合同时确定。
6．投标人在投标文件中必须提供完整的设备型号、规格。
7．投标人在投标文件中应详细列出主要外购件、材料的名称、技术参数、制造厂、单价、数量、产地。
8．变压器中所有元件、材料、部件必须是近一年内出厂的、全新的、未使用过的合格产品。
9．10kV干式变压器的其他要求9．1投标人在投标文件中应详细说明变压器的技术特点。
9．2投标人在投标文件中应详细说明变压器的主要性能指标。
10．设备的制造、检验和验收执行的标准GB4208《外壳防护等级的分类》、GB6450《干式电力变压器》、GB7328《变压器和电控器的声级测定》、GB/T10228—1997 《干式电力变压器技术参数和要求》、IEC726（1982）11．标志、包装、运输、储存符合GB/T10228—1997的规定。
12．技术文件12．1设备交货时中标单位按国家有关部门规定及标准应提供全套技术资料（产品合格证、装箱清单、备件清单、附件清单、必要的图纸）。
12．2设备交货时中标单位应提供设备安装使用说明书两份。
干式变压器技术规范书
干式变压器技术规范书上海保能电力设备制造有限公司2011年8月1标准干式变压器遵循的主要现行标准IEC 76-1, 76-2, 75-3, 76-4, 76-5 《电力变压器》IEC 726 《干式变压器》IEC 551 《变压器和电抗器噪音测量》GB 1094 -1996 《电力变压器》GB 6450-1986 《干式变压器》GB 10228-2008 《三相干式变压器技术条件》GB 311.1 《高压输变电设备的绝缘配合》GB 311.2 《绝缘配合第2部分: 高压输变电设备的绝缘配合使用导则》GB 311.6 《高电压测量标准空气间隙》GB5582 《高压电力设备外绝缘污秽等级》GB16927 《高电压试验技术》GB/T 10088-2004 《6kV~500kV级电力变压器声级》GB4208-2008 《外壳防护等级》GB191 《包装贮运标志》2 设备技术要求2.1 干式变压器主要技术参数2.1.1 额定容量(绕组最高温升100 K时)、电压比、接线组别、短路阻抗和低压绕组接地方式见下表：表5.1.12.1.3 相数三相2.1.4 冷却方式AN/AF(100%/150%)2.1.5 绝缘水平2.1.5.1 高压绕组a. 最高电压7.2kVb. 额定雷电冲击耐压（峰值）60kVc. 额定短时工频耐压1min（有效值）25kV5.1.5.2 低压绕组a. 额定雷电冲击耐压（峰值）10kVb. 额定短时工频耐压1min（有效值）3kV2.1.6 泄漏比距(最高工作电压下)：≥2.5cm/kV2.1.7 绝缘等级：H 级考核（最高温升125Ｋ，温度极限180℃），F 级运行（最高温升100Ｋ，温度极限155℃）2.1.8 当变压器投入风扇运行即冷却方式为AF时，变压器能在150%额定容量下长期连续运行。
2.1.9变压器为无载调压开关。
2.2 详细技术条件2.2.1 一般特点2.2.1.1 我公司提供的干式变压器为三相、双线圈、铜导体、无载调压、浇注式、薄绝缘、空气自冷加风冷。
干式变压器技术规范

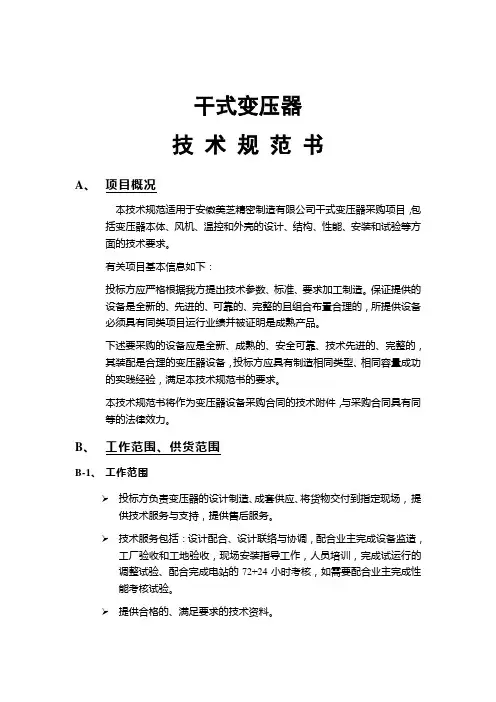

干式变压器技术规范书A、项目概况本技术规范适用于安徽美芝精密制造有限公司干式变压器采购项目，包括变压器本体、风机、温控和外壳的设计、结构、性能、安装和试验等方面的技术要求。
有关项目基本信息如下：投标方应严格根据我方提出技术参数、标准、要求加工制造。
保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所提供设备必须具有同类项目运行业绩并被证明是成熟产品。
下述要采购的设备应是全新、成熟的、安全可靠、技术先进的、完整的，其装配是合理的变压器设备，投标方应具有制造相同类型、相同容量成功的实践经验，满足本技术规范书的要求。
本技术规范书将作为变压器设备采购合同的技术附件，与采购合同具有同等的法律效力。
B、工作范围、供货范围B-1、工作范围➢投标方负责变压器的设计制造、成套供应、将货物交付到指定现场，提供技术服务与支持，提供售后服务。
➢技术服务包括：设计配合、设计联络与协调，配合业主完成设备监造，工厂验收和工地验收，现场安装指导工作，人员培训，完成试运行的调整试验、配合完成电站的72+24小时考核，如需要配合业主完成性能考核试验。
➢提供合格的、满足要求的技术资料。
B-2、供货要求➢投标方提供的设备应按国家现行标准及规范的要求、参照行业惯例、采用先进技术进行设计和制造，在允许的各种工况下长期、安全和稳定运行并实现其功能，设备部件的加工采用先进技术，并满足安装、运行和维护的要求。
所采用的材料满足技术和标准规范要求，并且是全新的、高质量的，以使维修降低到最低限度。
➢凡属变压器所必须配置的设备和装置，即使本规范书未提及的，投标方都必须提供。
B-3、供货范围（1）一般要求➢供方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
➢提供运行所需备品备件，并在投标文件中给出具体清单。
（2）采购清单（3）主要材料、零部件、配套件清单C、技术要求C-1、设计条件➢气象条件年最低气温—20℃年最高气温 40℃年平均气温 15.3℃年主导风向 NE级SE风年平均风速 1.5m/s最大风向 E年平均降雨量 845.6mm基本风压 250Pa雪压 300Pa抗震设防烈度7度C-2、标准及规范（但不限于此）所有设备及其备品备件，除本规范书中规定的技术参数外，其余均遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路能力GB1094.11-2007 电力变压器第11部分干式变压器GB311.1-1997 高压输变电设备的绝缘配合GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB50150-1991 电气装置安装工程电气设备交接试验标准GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB/T16927.2-1997 高电压试验技术第二部分：测量系统GB/T10228-2008 三相干式电力变压器技术参数和要求GB/T3837-1996 变压器类产品型号编制方法GB/T17211-1998 干式电力变压器负载导则GB4208-1993 外壳防护等级C-3、技术要求➢附变压器保护外壳，材料为优质铝合金型、板材，防护等级为IP20，外壳高度与低压屏同高（低压屏订货后给出屏体高度）。
干式变压器技术要求规范
10KV/0.4KV干式变压器技术规范书2016年10月12日1．范围1.1总则1.l.1本规范书适用于低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。
若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。
1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。
1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。
1.1.5本规范书未尽事宜，双方协商解决。
1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。
（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094．1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。
2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。
3．技术规范和性能参数3..1使用环境要求：极端最高温度：40.7℃极端最低温度：-20℃最热月平均气温：31.6℃最冷月平均气温：4.2℃年平均温度日较差：10.6℃年平均温度日较差：27.9℃年平均大气压：1011.0hPa年平均风速：2.2m/s最大瞬时风速：21.1m/s一般风力：2级3.2 技术规范（1）额定容量： SC(B)10-1000/10kV 1000kVA 1台（2）额定电压：10±2×2.5%/0.4kV（3）相数：三相（4）频率：50HZ（5）绝缘等级：F级（6）冷却方式：AN/AF（7）绝缘水平：二次绕组交流耐压：AC 3kV二次绕组冲击耐压：AC 5KV一次绕组交流耐压：AC 35kV一次绕组冲击耐压：AC 75kV（8）调压范围：±2×2.5％（9）联结组标号：D，yn11（10）阻抗电压：6%（11）绕组材料：高压线圈采用高强度漆包铜线绕制，低压绕组采用铜箔。
G02配电网干式变压器技术规范
附件2:配电网干式变压器技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1.应遵循的主要标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
现行标准如下：GB 6450-89 干式电力变压器GB/T 10228-1997 干式电力变压器技术参数和要求GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB4208-93 外壳防护等级(IP代码)GB 3096-93 城市区域环境噪声标准2. 环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度：7度2.1.5 污秽等级：Ⅲ级2.1.6安装场所：户内2.2系统条件2.2.1 系统电压：10kV2.2.2系统频率：50Hz2.2.3系统中性点接地方式：不接地、消弧线圈接地。
10kV干式配电变压器技术规范(SCB10干式变压器)
10kV干式配电变压器技术协议规范书1、干式变压器1)产品运行环境条件a)环境温度：-25～40℃b)相对温度：日平均值不大于95%；月平均值不大于90%（25℃）c)海拔高度：≤1000m；d)地震强度：8级e)安装地点：室内2)执行标准GB1094.11-2007 干式电力变压器GB1094.1-1996 电力变压器IEC726 干式变压器GB/T10228-2008 干式变压器技术参数和要求JB/T 10088-2004 6-500 KV级电力变压器声级3)性能和特征a)变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊要求。
b)变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：部件温升限值（i）绕组温升，绝缘的耐热等级为F级（ii）铁心使相邻绝缘材料不损伤的温升c)变压器能在GB1094规定的条件下，2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤。
4) 变压器铁心铁心采用高导磁的优质晶粒定向排列的冷轧硅钢片叠制，45度全斜步进接缝，采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，有效地降低了空载损耗、空载电流及噪音；且其磁通密度保持在饱和状态以下，保证变压器额定运行时的最佳性能特性。
铁心的自动剪切、精良的装配和紧固确保变压器最小的空载损失、机械振动和噪声。
5绕组和绝缘绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验。
所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动。
6) 冷却系统环氧树脂浇注绝缘变压器冷却方式的设计适应于在指定环境条件下运行。
变压器配有一套带轴流风扇的通风冷却系统，冷却系统的风扇电源电压为交流220V。
7)终端装置高压终端装置便于电缆的连接，低压绕组终端装置便于母排系统的连接。
