各种泵的工作原理及性能特点
各种泵的工作原理及性能特点
各种泵的工作原理及性能特点泵是一种机械设备，主要用于将液体或气体从一个位置转移至另一个位置。
根据不同的使用场景和工作原理，泵可以分为多种类型，如离心泵、容积泵、推进器泵等。
以下是各种泵的工作原理及性能特点的详细介绍。
1.离心泵：离心泵是常见的一种泵，其工作原理基于离心力。
当泵的叶轮旋转时，液体受到离心力的作用，被推向泵出口。
离心泵的性能特点包括：-适用于输送流体量大的情况；-能够处理柱塞和颗粒等微小物质；-需要处理的液体体积不能过低。
2.容积泵：容积泵的工作原理是通过改变容积来吸入和排出液体。
容积泵通常有柱塞、齿轮和膜片等类型。
容积泵的性能特点包括：-能够在相对较高的压力下工作；-输送液体时无脉动；-对液体的温度和粘度要求较高。
3.推进器泵：推进器泵也被称为混流泵，其工作原理类似于螺旋桨。
其结构是一个螺旋状的叶轮，通过旋转使液体产生推进力。
推进器泵的性能特点包括：-适用于输送大量流体；-能够在相对较低的启动扭矩下运行；-能够处理高温和高粘度的液体。
4.旋涡泵：旋涡泵是一种利用涡流效应工作的泵。
当泵叶轮旋转时，产生的旋涡将液体吸入并向出口推动。
旋涡泵的性能特点包括：-适用于输送清水和污水等易于承载物质的介质；-能够处理颗粒物较小的液体；-需要与液体接触的部分对腐蚀性较强的介质要求较高。
5.射流泵：射流泵的工作原理是通过高速喷口产生的射流动能来吸入和推出液体。
射流泵的性能特点包括：-操作简单，结构简单；-不需要机械转动的部分，不易损坏；-输送压力相对较低。
6.旋流泵：旋流泵利用旋流效应将液体加速旋入高速旋流，使固体颗粒集中在离心力作用下从出口排出。
旋流泵的性能特点包括：-能以较低的能耗处理大量固体颗粒的介质；-适用于处理高黏度和易结垢的液体。
除了上述泵的类型外，还有许多其他类型的泵，如自吸泵、混合流泵、轴流泵等。
每种类型的泵都有自己独特的工作原理和性能特点，适用于不同的工作环境和介质。
在选择泵时，需要根据具体的要求和条件来选取最合适的泵型。
泵的工作原理与性能
泵的工作原理与性能一、泵的工作原理泵按工作原理与性能可分为离心泵、轴流泵、容积泵、混流泵、旋涡式泵、真空泵、射水泵、水击泵等。
一）离心泵离心泵主要是靠叶轮旋转时带动周围的水一起旋转，使液体产生惯性离心力而工作的。
所以叫离心泵，离心力与物体的质量m，旋转半径R，旋转角度3 有关，若用F代表离心力，它们有这样的关系：F=m3 2R。
泵的主要工作部件有叶轮，其上有一定数目的叶片，叶轮固定于轴上，由轴带动旋转；泵壳为一螺壳形扩散室，称为蜗壳，它静止不动，泵吸入口与吸入管相连，排出口与排出阀相连接。
离心泵工作之前首先要在吸入管路和泵内充满所输送的液体，当叶轮旋转时，拔动叶轮内的液体一起旋转，液体就获得了能量，因离心力而从叶轮内甩出。
甩出的液体经过蜗壳，扩散管，再从排出管排走。
与此同时，叶轮内产生真空，而吸入液面的液体在外压（大气压或其他压力）下，经过吸入管路被压入叶轮内。
由于叶轮是连续而均匀地旋转的，所以液体连续而均匀地被甩出和吸入。
离心泵工作时泵内不能有空气存在。
因为气体重度小，旋转时产生的离心力就小，在叶轮中难以造成必要的真空，也就无法将重度大液体吸入泵中。
因此在泵启动前，必须使泵和吸入系统充满液体，工作中吸入系统也不能漏空气，这是离心泵正常工作必须具备的条件。
离心泵按叶轮吸入方式可分为单吸式和双吸式。
前者为液体从一侧进入叶轮。
该泵结构简单，制造容易，但叶轮两边所受液体的总压力及受力面不等，存在轴向推力。
如电厂中常用的给水泵就属于这一类。
后者为液体从两侧进入叶轮。
该泵构造复杂，制造困难，且固叶轮两面吸入，在汇合处有冲击现象。
离心泵按叶轮数目来分可分为单级和多级高心泵，前置泵只有一个叶轮，属单级泵，其扬程较低。
给水泵由六级叶轮串联工作，属多级泵，它可获得较高扬程。
二）轴流泵轴流泵主要是利用叶轮旋转时产生的推力来工作的。
叶片转动，使空气向前推的力叫推力。
当流体绕过翼型时，在翼型的头部A点处分离成两股，分别绕过翼型的上下表面后在尾部B点汇合后流出去。
螺杆泵的工作原理及工作特点
螺杆泵的工作原理及工作特点螺杆泵是一种常用的正位移泵，它通过螺杆和泵体的配合工作来实现液体的输送。
螺杆泵的工作原理基于螺杆的旋转运动和泵体内腔的容积变化，下面将详细介绍螺杆泵的工作原理及其工作特点。
1. 工作原理：螺杆泵由主螺杆和副螺杆组成，主螺杆为双头螺杆，副螺杆为单头螺杆。
当主螺杆旋转时，副螺杆随之旋转，并且在泵体内形成一系列密封腔。
当螺杆旋转时，液体被吸入密封腔，然后被密封腔逐渐推送到出口处，实现液体的连续输送。
2. 工作特点：（1）正位移特性：螺杆泵具有较高的正位移特性，即每转输送的液体体积是固定的，不受压力变化的影响。
这使得螺杆泵在输送粘稠液体时具有优势，能够稳定地输送高粘度液体，如石油、沥青等。
（2）低剪切力：螺杆泵的螺杆与泵体之间的配合间隙较小，液体在螺杆泵内的流动速度较慢，从而减小了对液体的剪切力，避免了液体的破坏和变质，适用于输送易变质的液体。
（3）自吸能力强：螺杆泵具有较强的自吸能力，能够在较长的吸程范围内实现自吸，提高了泵的使用灵活性和适应性。
（4）适用范围广：螺杆泵适用于多种液体的输送，包括高粘度液体、含固体颗粒的液体、高温液体等。
同时，螺杆泵还可以逆向工作，实现液体的回流和排空。
（5）运行平稳：螺杆泵的结构简单、工作过程平稳，噪音低，振动小，使用寿命长，维护保养方便。
3. 应用领域：螺杆泵广泛应用于石油、化工、冶金、食品、制药等行业。
例如，在石油行业中，螺杆泵被用于输送原油、石油制品和润滑油；在化工行业中，螺杆泵被用于输送各种化工液体，如酸、碱、溶剂等；在食品行业中，螺杆泵被用于输送浆果酱、巧克力、果酱等高粘度食品。
总结：螺杆泵是一种正位移泵，利用螺杆和泵体的配合工作来实现液体的输送。
其工作特点包括正位移特性、低剪切力、自吸能力强、适用范围广、运行平稳等。
螺杆泵广泛应用于石油、化工、食品等行业，是一种重要的液体输送设备。
各种各样的泵及工作原理
各种各样的泵及工作原理泵是一种常见的机械设备，用于输送、提升或压缩液体或气体。
泵的种类繁多，根据不同的工作原理和应用领域，可以分为很多不同的类型。
本文将介绍一些常见的泵及其工作原理。
1.离心泵：离心泵是最常见的一种泵，利用离心力将液体推向出口。
其主要部件包括叶轮、泵壳和轴承。
当泵的叶轮旋转时，由于离心力的作用，液体被推向出口。
离心泵广泛用于供水、排水、冷却系统等。
2.容积泵：容积泵通过改变腔体的体积来输送液体。
常见的容积泵包括柱塞泵和螺杆泵。
柱塞泵通过柱塞在腔体内移动来改变腔体体积，从而实现液体的输送。
螺杆泵则通过螺杆的旋转来推动液体向出口流动。
3.压力泵：压力泵主要用于提供高压液体或气体，常见的压力泵有柱塞泵和活塞泵。
这些泵通过柱塞或活塞的横向运动将液体或气体压缩，并将其推送到高压区域。
4.磁力泵：磁力泵是一种无轴封的泵，通过磁力耦合将动力传输给叶轮。
这种设计消除了传统泵中的轴封泄漏问题，使磁力泵在腐蚀性液体或可能引起泄漏的液体中得到广泛应用。
5.真空泵：真空泵主要用于抽取气体并创造真空环境。
常见的真空泵有旋片泵、阻隔泵和根式泵。
旋片泵通过旋转的叶片创造真空，阻隔泵通过中间物体与气体进行隔离，而根式泵则通过双罗茨齿轮的运动来抽取气体。
6.潜水泵：潜水泵主要用于从井或水体中抽水。
潜水泵通常被置于液体中，通过旋转的叶轮将液体吸入并推向出口。
这种泵适用于向上抽水，可以广泛用于农田灌溉、市政排水等领域。
这些只是泵的一些常见类型，实际上还有很多不同的泵种。
每种泵的工作原理都有不同，但它们都可以通过改变压力、容积或离心力来实现液体或气体的输送。
在选择泵时，需要根据具体的应用需求和工作条件来选择最合适的泵类型。

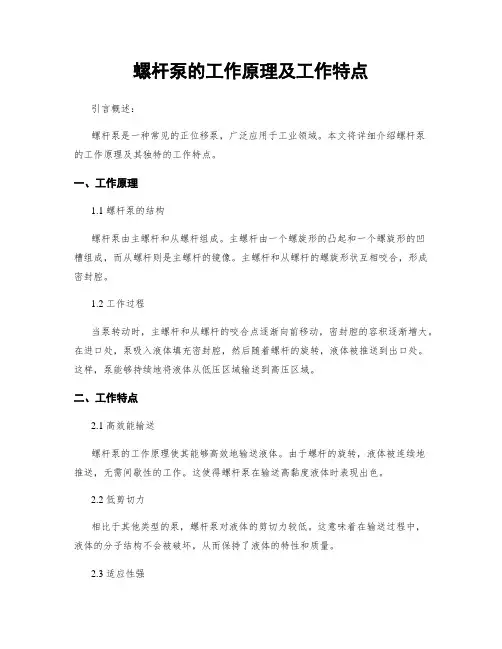

螺杆泵的工作原理及工作特点
螺杆泵的工作原理及工作特点引言概述：螺杆泵是一种常见的正位移泵，广泛应用于工业领域。
本文将详细介绍螺杆泵的工作原理及其独特的工作特点。
一、工作原理1.1 螺杆泵的结构螺杆泵由主螺杆和从螺杆组成。
主螺杆由一个螺旋形的凸起和一个螺旋形的凹槽组成，而从螺杆则是主螺杆的镜像。
主螺杆和从螺杆的螺旋形状互相咬合，形成密封腔。
1.2 工作过程当泵转动时，主螺杆和从螺杆的咬合点逐渐向前移动，密封腔的容积逐渐增大。
在进口处，泵吸入液体填充密封腔，然后随着螺杆的旋转，液体被推送到出口处。
这样，泵能够持续地将液体从低压区域输送到高压区域。
二、工作特点2.1 高效能输送螺杆泵的工作原理使其能够高效地输送液体。
由于螺杆的旋转，液体被连续地推送，无需间歇性的工作。
这使得螺杆泵在输送高黏度液体时表现出色。
2.2 低剪切力相比于其他类型的泵，螺杆泵对液体的剪切力较低。
这意味着在输送过程中，液体的分子结构不会被破坏，从而保持了液体的特性和质量。
2.3 适应性强螺杆泵适用于各种不同的液体，包括高黏度液体、含有固体颗粒的液体以及易挥发的液体。
这种适应性使得螺杆泵在化工、石油、食品等行业中得到广泛应用。
三、优点与应用3.1 优点螺杆泵具有结构简单、体积小、噪音低、维护方便等优点。
此外，螺杆泵还能逆向工作，即可用作液体的抽取设备。
3.2 应用领域螺杆泵广泛应用于化工、石油、食品、制药等行业。
在这些行业中，螺杆泵常用于输送高黏度液体、液体加热系统和固体颗粒悬浮液的输送。
四、螺杆泵与其他泵的比较4.1 与离心泵的比较相比于离心泵，螺杆泵能够更好地处理高黏度液体，而且对液体的剪切力较低。
此外，螺杆泵还能够在较低的转速下工作，减少能耗。
4.2 与齿轮泵的比较螺杆泵相对于齿轮泵来说，噪音较低，且能够更好地处理高黏度液体。
此外，螺杆泵还具有较高的自吸能力和较低的泄漏风险。
五、总结螺杆泵是一种高效能、低剪切力、适应性强的泵。
它的工作原理和独特特点使其在各个行业中得到广泛应用。
第一节离心泵的工作原理和性能特点
➢ 平坦形(中低比转数泵)
➢ 叶片出口角稍大，H 变化时Q变化较大
➢ 用于那些经常需要调 节Q而又不希望节流 损失太大的场合(凝水 泵、锅炉给水泵)
3-1-3实测的定速特性曲线
➢ 驼峰形
➢ 叶片出口角较大
➢ 其Q一H曲线就比 较平坦，而在小Q 时撞击损失又大， 于是Q—H曲线就 会出现驼峰
➢ 静压头Hu是一条水平线 ➢ 管路阻力h=Q2，是一
条二次抛物线
➢ 倾斜程度取决于阻力 ➢ 纵坐标起点位置取决于
管路的静压头 ➢ 当管路阻力变化，如K值
增加，曲线变陡 ➢ 如静压头变化，管路曲
线相应向上平移
3-1-4 管道特性曲线和泵的工况点
➢ 将特性曲线和管路的特 性曲线画在一张图上
➢ Q—H曲线与管路特性曲 线的交点即泵的工况点
3-1-1 离心泵的工作原理
➢ 充满在泵中的液体随叶轮回转， 产生离心力，向四周甩出
➢ 在叶轮中心形成低压，液体便 在液面压力作用下被吸进叶轮。
➢ 从叶轮流出的液体，压力和速 度增大。
➢ 蜗壳-汇聚并导流。扩压管A增 大，流速降低，大部分动能变 为压力能，然后排出。
➢ 叶轮不停回转，吸排就连续地 进行
过了其它类型泵。
3-1-6离心泵的缺点
4．本身没有自吸能力
➢ 为扩大使用范围
➢ 在结构上采取特殊措施制造各种自吸式离心泵 ➢ 在离心泵上附设抽气引水装置。
5．泵的Q随工作扬程而变
➢ H升高，Q减小 ➢ 达到封闭扬程时，泵即空转而不排液 ➢ 不宜作滑油泵、燃油泵等要求Q不随H而变的
场合
3-1-6离心泵的缺点
➢ 液体通过泵时所增加的能量， 是原动机通过叶轮对液体作功 的结果。
螺杆泵的工作原理及工作特点
螺杆泵的工作原理及工作特点螺杆泵是一种常用的正位移泵，它通过螺杆和泵体之间的相对运动，实现液体的输送。
螺杆泵的工作原理是利用螺杆的旋转运动，将液体从泵的进口吸入，然后通过螺杆的螺旋线空间逐渐向前推进，最终将液体排出泵的出口。
螺杆泵的工作特点有以下几个方面：1. 高效输送：螺杆泵具有较高的输送能力，能够输送高黏度、高温度和高固体含量的液体。
由于其结构特殊，泵腔内没有阀门和活塞，因此流体的输送过程中没有液体回流和泄漏，能够实现连续、稳定的输送。
2. 低剪切力：螺杆泵的螺杆与泵体之间的间隙较小，液体在输送过程中受到的剪切力较小。
这对于一些易受剪切力影响的液体，如高分子聚合物、果酱等具有重要意义，能够保持液体的质量和性能。
3. 广泛适用：螺杆泵适用于各种液体的输送，包括液体、半固体和高固体含量的介质。
它可以输送各种化工介质、石油、食品、制药等行业的液体，具有广泛的应用领域。
4. 自吸性能好：螺杆泵具有良好的自吸性能，能够在泵体内形成一定的真空度，实现自动吸液。
这对于一些需要远距离吸液或液位变化较大的情况下，能够保证泵的正常工作。
5. 低噪音：螺杆泵的工作过程中，由于没有阀门和活塞的开合，噪音较低。
这对于一些对噪音要求较高的场合，如住宅区、医院等具有重要意义。
6. 可逆性：螺杆泵的输送方向可以反转，即可以实现液体的正向输送，也可以实现反向排放。
这对于一些需要反向冲洗或排空管道的情况下，具有很大的灵活性。
综上所述，螺杆泵是一种高效、低剪切力、广泛适用、自吸性能好、低噪音、可逆的正位移泵。
它在化工、石油、食品、制药等行业中有着广泛的应用，对于输送高黏度、高温度和高固体含量的液体具有独特的优势。
螺杆泵的工作原理简单易懂，通过螺杆的旋转运动实现液体的输送，具有连续、稳定的输送特点。
因此，螺杆泵是一种非常重要的工业泵类，对于各种行业的生产和输送工艺有着重要的作用。
螺杆泵的工作原理及工作特点
螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵，它通过螺杆和转子的旋转运动来实现液体的输送。
下面将详细介绍螺杆泵的工作原理及工作特点。
一、工作原理：螺杆泵由螺杆和转子组成，螺杆位于转子内部，并且与转子配合形成螺杆腔。
当泵启动时，螺杆和转子开始旋转。
在旋转的过程中，螺杆的螺旋线与转子的螺旋线相互啮合，形成一系列的密封腔。
当螺杆旋转时，密封腔从进口处逐渐向出口处移动，从而实现液体的输送。
螺杆泵的工作原理可以分为以下几个步骤：1. 进料：当泵启动时，液体通过进口进入螺杆泵的进料腔。
2. 吸入：螺杆的旋转运动导致进料腔的体积逐渐减小，液体被吸入螺杆腔。
3. 运输：螺杆的旋转运动将液体从进料腔推送至出料腔。
4. 排出：液体从出料腔排出，完成输送过程。
二、工作特点：1. 高效性能：螺杆泵具有较高的输送效率和较大的流量，适用于输送高粘度液体和固体颗粒悬浮液体。
2. 稳定性：螺杆泵的输送过程稳定可靠，不易堵塞，适用于长时间连续运行。
3. 低噪音：螺杆泵的结构紧凑，噪音较低，适用于安静环境的工作。
4. 自吸能力：螺杆泵具有良好的自吸能力，能够在无液体进入时自行吸入液体，无需额外的吸入装置。
5. 适应性强：螺杆泵适用于输送不同性质的液体，包括高温、高粘度、腐蚀性液体等。
6. 维护简单：螺杆泵结构简单，维护方便，易于清洁和维修。
总结：螺杆泵通过螺杆和转子的旋转运动实现液体的输送，具有高效性能、稳定性、低噪音、自吸能力强、适应性强和维护简单等特点。
它广泛应用于石油、化工、食品、制药等行业，对于输送高粘度液体和固体颗粒悬浮液体具有良好的适应性。
螺杆泵的工作原理和工作特点使其成为一种重要的液体输送设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种泵的工作原理及性能特点泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
本文跟大家一起来通过动画学习各种泵的工作原理及其性能特点，希望对大家有所帮助(当然这里的泵并全是真空所用的泵)。
一、齿轮泵齿轮泵的两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。
另一侧两齿轮互相合拢，形成高压将液体排出。
齿轮泵的性能特点齿轮泵的优点结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
齿轮泵的缺点径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
二、多级离心泵多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
多级离心泵性能特点多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
三、离心泵离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
离心泵的性能特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。
STG泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、轴承：泵所配电机中，Y〔Y2〕280以下轴伸端轴承〔包括Y180以下风叶端轴承〕采用封闭式轴承，正常使用时，免电机轴承的维护保养。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。
四、螺杆泵双螺杆泵与齿轮泵十分相似，一个螺杆转动，带动另一个螺杆，液体被拦截在啮合室内，沿杆轴方向推进，然后被挤向中央排出。
螺杆泵的性能特点螺杆泵的优点：1、压力和流量范围宽阔。
压力约在3.4-340千克力/cm 2，流量可达100cm3/分；2、运送液体的种类和粘度范围宽广；3、因为泵内的回转部件惯性力较低，故可使用很高的转速；4、吸入性能好，具有自吸能力；5、流量均匀连续，振动小，噪音低；6、与其它回转泵相比，对进入的气体和污物不太敏感；7、结构坚实，安装保养容易。
螺杆泵的缺点螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感。
五、往复泵旁路调节往复泵是正位移泵。
当泵提供的流量大于管路需求流量时，要求一部分回流到往复泵进口，及旁路调节。
六、气动隔膜泵气动隔膜泵工作时为了使活柱不与腐蚀性料液直接接触，将气缸腔体与液料用隔膜分开，实质也是往复泵的原理。
气动隔膜泵的性能特点气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体。
气动隔膜泵其有四种材质：工程塑料、铝合金、铸铁、不锈钢。
气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
1、泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
2、不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花3、可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
4、对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送5、流量可调节，可以在物料出口处加装节流阀来调节流量。
6、具有自吸的功能。
7、可以空运行，而不会有危险。
8、可以潜水工作。
9、可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
10、没有复杂的控制系统，没有电缆、保险丝等。
11、体积小、重量轻，便于移动。
12、无需润滑所以维修简便，不会由于滴漏污染工作环境。
13、泵始终能保持高效，不会因为磨损而降低。
14、百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热15、没有动密封，维修简便避免了泄漏。
工作时无死点。
七、往复泵往复泵工作时活塞右移，腔内压力降低，将上活门压下，下活门顶起，液体吸入；活塞左移，腔内压力增高，将上活门顶起，下活门压下，液体排出。
往复泵的性能特点往复泵的优点1、可获得很高的排压，且流量与压力无关，吸入性能好，效率较高，其中蒸汽往复泵可达80%~95%；2、原则上可输送任何介质，几乎不受介质的物理或化学性质的限制；3、泵的性能不随压力和输送介质粘度的变动而变动。
其他的泵都不具有往复泵的上述突出优点，但它们的结构比较简单，使用操作比较方便，而且还有体积小、重量轻、流量均匀，并能系列化批量生产的优点。
往复泵的缺点流量不是很稳定。
同流量下比离心泵庞大；机构复杂；资金用量大；不易维修等。
八、双动往复泵双动往复泵工作时活塞右移，左下吸液，右上排液。
活塞左移，右下吸液，左上排液。
活塞往复一次，有两次吸、排液，流量更加均匀。
九、水环式真空泵水环式真空泵的叶轮与泵壳成偏心，泵壳内充一定量的水，叶轮旋转使水形成水环。
相邻叶片(如图中红色叶片)旋转时，与水环形成的空间(气室)变大即进气，空气(气室)逐渐变小，即空气被压缩。
多组相邻叶片，即多组往复压缩。
结构紧凑、工作平衡可靠和流量均匀，所以化工生产中多用来输送或抽吸易燃、易爆和有腐蚀性的气体。
水环式真空泵由于叶轮搅拌液体，损失能量大，故其效率很低。
水环式真空泵的性能特点水环式真空泵的优点1、结构简单，制造精度要求不高，容易加工。
2、结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
3、压缩气体基本上是等温的，即压缩气体过程温度变化很小。
4、由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。
转动件和固定件之间的密封可直接由水封来完成。
5、吸气均匀，工作平稳可靠，操作简单，维修方便。
水环式真空泵的缺点1、效率低，一般在30%左右，较好的可达50%。
2、真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。
用水作工作液，极限压强只能达到2000~4000Pa。
用油作工作液，可达130Pa。
总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。
由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。
有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
例小区供水演示十、旋涡泵旋涡泵的叶片凹槽中的液体，被离心力甩向流道，一次增压；流道中液体又因槽中液体被甩出形成低压，再次进入凹槽，再次增压；多次的凹槽一流道一凹槽的漩涡运动，从而获得较高压头。
旋涡泵的性能特点旋涡泵的优点1、W型单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。
2、旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。
具有自吸能力或借助于简单装置来实现自吸。
3、具有陡降的扬程特性曲线，因此，对系统中的压力波动不敏感。
某些旋涡泵可实现汽液混输。
这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。
4、旋涡泵结构简单、铸造和加工工艺都容易实现，某些旋涡泵零件还可以使用非金属材料，如塑料、尼龙模压叶轮等。
旋涡泵的缺点1、效率较低，最高不超过55%，大多数旋涡泵的效率在20-40%，因此妨碍了它向大功率方向发展。
2、旋涡泵的汽蚀性能较差。
3、旋涡泵不能用来抽送粘性较大的介质。
因随着液体粘性的增加，泵的扬程和效率会急剧降低，介质的粘度限制在114 厘沲之内。
4、旋涡泵叶轮和泵体之间的径向间隙和轴向间隙的要求较严给加工和装配工艺带来一定困难。
5、抽送的介质只限于纯净的液体。
当液体中含有固体颗粒时，就会因磨损引起轴向和径向的间隙增大而降低泵的性能或导致旋涡泵不能工作。
十一、叶片泵因为历史的叶片泵根据中类型的不同有两种：一)专门指容积泵中的滑片泵。
二)指动力式泵的三泵(离心泵、混流泵、轴流泵)或其他特殊的泵。
这类泵产品一般不会叫叶片泵。
但作为专著，叶片泵几乎全部是指离心泵、混流泵、轴流泵等(一级建造师2014《机电工程与管理实务》中称这三类为叶轮泵)。
根据其每转的理论排量是固定值还是可变值，可以分为叶片式变量泵和叶片式定量泵。
叶片泵的性能特点叶片泵的优点1、输出流量比齿轮泵均匀，运转平稳，噪声小。
2、工作压力较高，容积效率也较高。
3、单作用式叶片泵(Tokimec东京计器叶片泵)易于实现流量调节，双作用式叶片泵则因转子所受径向液压力平衡，使用寿命长。
4、结构紧凑，轮廓尺寸小而流量较大。
叶片泵的缺点1、自吸性能较齿轮泵差，对吸油条件要求较严，其转速范围必须在500~ 1500 r/min 范围内。
2、对油液污染较敏感，叶片容易被油液中杂质咬死，工作可靠性较差。
3、结构较复杂，零件制造精度要求较高，价格较高。
叶片泵一般用在中压(6.3 MPa)液压系统中，主要用于机床控制，特别是双作用式叶片泵(东京计器SQP叶片泵)因流量脉动很小，因此在精密机床中得到广泛使用。
十二、蒸汽喷射泵蒸汽喷射泵工作时蒸汽进入喷嘴后，高速喷出，产生低压，将气体吸入并在混合室混合，经扩大管后，动能转变为压强能。
如果吸入的气体来自容器，容器减压，即可称作喷射真空泵。
蒸汽喷射泵的性能特点1、该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。
