@机械制图作业
(完整word版)机械制图作业
11.图纸幅面按尺寸大小可分为（）种，图纸幅面代号分别为（）。
图框（）角必须要有一标题栏，标题栏中的文字方向为（）。
（ 5 ），（ A0、A1、A2、A3、A4 ），（右下），（看图方向）12.比例1：2是指（）是（）的2倍，属于（）比例。
（实物），（图形），（缩小）13.比例2：1是指是（）是（）的2倍，属于（）比例。
（图形），（实物），（放大）14.在画图时应尽量采用（）比例，需要时也可采用放大或缩小的比例，其中1：2为（）比例，2：1为（）比例。
无论采用哪种比例，图样上标注的尺寸应是机件的（）尺寸。
（1：1 ），（缩小），（放大），（实际）15.图样中书写的汉字应用（）字体书写。
（长仿宋体）16.图样中，机件的可见轮廓线用（）画出，不可见轮廓线用（）画出，尺寸线和尺寸界线用（）画出，对称中心线和轴线用（）画出。
（粗实线），（虚线），（细实线），（细点画线）17.标注尺寸的四个基本规则是（）、（）、（）和（）。
（正确），（完整），（清晰），（合理）18.每个尺寸都由（）、（）和（）三个要素组成。
（尺寸界线），（尺寸线），（尺寸数字）19.尺寸标注中的符号：R表示（），φ表示（），Sφ表示（）。
（半径），（直径），（球直径）20.标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。
角度的尺寸数字一律按（）位置书写。
当任何图线穿过尺寸数字时都必须（）。
（向上），（向左），（水平），（断开）21.图样上的尺寸是零件的（）尺寸，尺寸以（）单位时，不需标注代号或名称。
（最后完工），（毫米）22.按1:1比例抄画平面图形。
23.按1:1比例抄画平面图形。
24.按1:1比例抄画平面图形。
25.标注尺寸。
（按1：1量取，取整数）26.标注尺寸。
（按1：1量取，取整数）27.将图中的尺寸按国家标准和规定在下图中重新标注。
：28.平面图形中的尺寸按其作用分为（）和（）两类。
（定形尺寸）,（定位尺寸）29.平面图形中的线段可分为（）、（）和（）三种。
机械制图练习题库+参考答案
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。
机械制图III作业
3答案
P16：3-9 求下列物体相贯线的投影
5
P16：3-9 求作下列物体相贯线的投影
5答案
P16：3-9 求下列物体相贯线的投影
6
P16：3-9 求作下列物体相贯线的投影
6答案
P16：3-9 求下列物体相贯线的投影
7
P16：3-9 求作下列物体相贯线的投影
7答案Biblioteka P19：4-2 根据下列立体，补全视图中所缺图线
b’ a’
b’’ a’’
b a
P12：3-1 完成三视图，并补画点的投影 2
(a’)
b’ a’’
(b’’)
a b
P12：3-1 完成三视图，并补画点的投影 3
(b’)
b’’ a’’
a’
b
a
P14：3-4 平面与平面立体相交
1
P14：3-4 平面与平面立体相交
3
P14：3-4 平面与平面立体相交
1答案
P22： 补画组合体的第三视图
3答案
P22：补画组合体的第三视图
4答案
P22： 补画组合体的第三视图
5答案
P26：已知组合体的两视图， 补画组合体的第三视图
3答案
P28：补全下列视图中所缺的图线
1答案
P28：补全下列视图中所缺的图线
2答案
P28：补全下列视图中所缺的图线
3答案
P36：6-1 视图
c’’
a’’
b a c
d’
d’’ e’ f’ e’’ (f’’) a’’ b’’ c’’
b’ (a’)
c’
a b e d (c) f
点A在点B正 后 方 点C在点D正 下 方 点E在点F正 左 方
电大机械制图作业1--4答案
电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
《机械制图》作业形考参考答案-国家开放大学电大

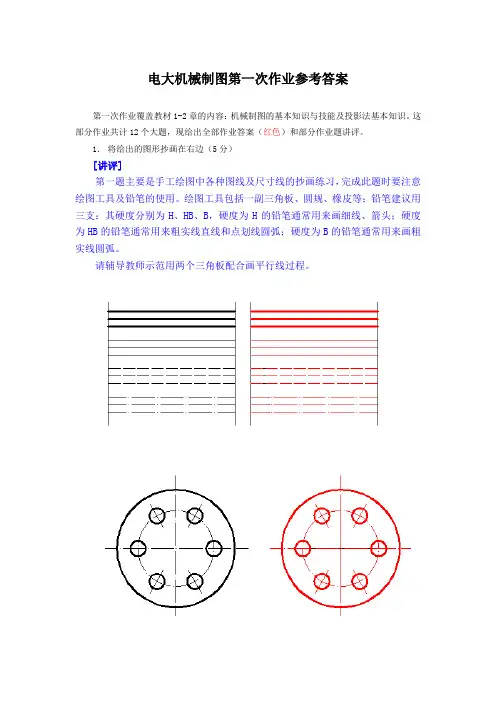

电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。
机械制图
中国地质大学(武汉)远程与继续教育学院机械制图课程作业1（共 4 次作业）学习层次：专升本涉及章节：第1章——第3章第2章1、已知三点A、B、C的两面投影，求第三投影。
2、作出两点A、B的三面投影：点A（25，15，20）；点B在A之左10、A之前15、A之上123、已知三点A、B、D等高，点C在点A正下方，补画诸点的投影，并表明可见性。
4、判断下列直线对投影面的相对位置，并画出第三投影。
5、判断并填写两直接的相对位置。
6、已知CD和AB垂直相交，补画CD的投影。
7、已知矩形ABCD的V面投影和AD的H面投影，完成其H面投影。
8、在AB、CD上作对V面投影的重影点E、F和对W面投影的重影点M、N的三面投影，并表明可见性。
9、作一直线MN，使MN//AB，且与直线CD、EF相交。
10、用直角三角形法求线段AB的实长和对H面、V面的倾角α、β。
11、求作平面图形的第三投影，并判别平面所处的空间位置。
12、已知五边形ABCD的一边BC//V面，完成其水平投影。
13、在ΔABC内取点D，使点D与H、V面的距离分别为18、30。
14、判别下列直线与平面、平面与平面是否平行？15、求作直线CD与ΔLMN的交点，并表明可见性。
16、求作铅垂线AB与ΔCDE的交点，并表明可见性。
17、求作ΔEFG与四边形PQRS的交线，并判断可见性。
第3章1、求作三棱柱的W面投影，并作出表面上折线ABCDE的H面投影和W面投影。
2、求作六棱柱的W面投影及其表面上折线ABCD的H面和W面投影。
3、求作圆锥表面上AB、BC两线段的其余两投影。
4、求作圆柱的H面投影及其表面上各点的投影。
5、求作圆球的W面投影及其表面上各点的投影。
6、补画图中所缺的图线。
7、求作立体的H面投影。
8、求作立体的H面投影。
9、求作圆柱被截切后的W面投影。
10、求作圆锥被截切后的H面投影和W面投影。
11、补画球体被截切后的H面投影和W面投影。
12、求作圆柱被截切后的V面投影。
电大机械制图作业1--4答案
电大机械制图作业1--4答案机械制图是一门网核课程，未完成网上作业的学生将没有平时成绩。
要完成作业，首先需要登录XXX网站形考任务1要求学生在线下完成作图题，然后将制作好的图照片上传到相应题的下面。
完成此作业需要掌握机械制图的基本知识与技能及投影法基本知识。
共有12个大题，其中第一题是手工绘图中各种图线及尺寸线的抄画练。
完成此题需要注意绘图工具及铅笔的使用。
建议使用三支铅笔：硬度分别为H、HB、B，分别用于画细线、粗实线直线和点划线圆弧、粗实线圆弧。
同时，辅导教师可以示范用两个三角板配合画平行线过程。
其他题目包括分析图形特点并注出尺寸、注出狭小部位的尺寸、注出各圆的直径、改正尺寸标注错误、用1：1比例在指定位置画出平面图形，并标注尺寸等。
完成这些题目需要学生掌握平面图形分析和绘制技巧。
例如，在画平面图形时，需要先分析平面图形的几何要求、基准要素、已知线段、中间线段和连接线段等。
题目4已知组合体的三个投影，求其真实形状（5分）1）图2-8是题目，图2-9是对应答案。
图2-8图2-9讲评]此类题是反求立体的练题。
在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图，并通过三个投影的共同点来确定立体的真实形状。
分析立体：本题基本体是正方体，正方体在三个投影面上都具有积聚性，它被一个正平面和一个侧平面截割，被正平面截割的截交线形状为正方形，被侧平面截割的截交线形状为矩形。
作图步骤：1）根据三个投影画出正方体的基本形状，如图2-10所示；2）根据正面和侧面投影的共同点确定正平面和侧平面的位置关系，如图2-11中兰线所示；3）在正面和侧面投影中分别画出正平面和侧平面的截交线，如图2-11中品红线所示；4）根据三个投影的共同点确定正方体的真实形状，如图2-9所示。
第15页共54页图2-10图2-11题目5已知组合体的三个投影，求其体积（5分）1）图2-12是题目，图2-13是对应答案。
国家开放大学《机械制图》形考作业1-4参考答案
国家开放大学《机械制图》形考作业1-4参考答案形考任务1（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。
1.将给出图形抄画在右边。
（10分）2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（20分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸。
（10分）4．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（20分）5．在视图中标出直线AB和CD的第三面投影，并填写它们对投影面的相对位置。
（20分）c(d) 铅垂线α"正平线4α"b"dc一般位置直线水平线6．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。
（20分）p" q"正面面铅垂面铅垂面qpˊ侧垂面形考任务2（本部分作业覆盖教材第3章的内容，要求第11周以前完成）。
1.已知切割体的两个投影，求作第三个投影。
（20分）（1）（2）（3）（4）2．已知切割曲面立体的两个投影，求作第三个投影。
（不可见线画虚线）。
（20分）（1）（2）3．已知相贯体的两个投影，用近似画法求作第三个投影。
（不可见线画虚线）。
（20分）（1）（2）4.补全复杂组合体投影图上所缺的图线。
（20分）（1）（2）（3）5. 根据两投影求第三投影。
（20分）(1)(2)形考任务3（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。
1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。
（10分）2．作A向斜视图（倾斜和转正）及B向局部视图。
（10分）3．将物体的主视图取全剖视，补画左视图并取半剖视。
（20分）（1）（2）4．将物体的主、俯视图改画成局部剖视图。
（10分）5．用两相交的剖切平面剖切的方法画全剖视图。
（10分）6．用平行的剖切平面剖切的方法，画全剖视图。
（10分）7．画出指定位置的移出断面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11.图纸幅面按尺寸大小可分为（）种，图纸幅面代号分别为（）。
图
框（）角必须要有一标题栏，标题栏中的文字方向为（）。
（ 5 ），（ A0、A1、A2、A3、A4 ），（右下），（看图方向）
12.比例1：2是指（）是（）的2倍，属于（）比例。
（实物），（图形），（缩小）
13.比例2：1是指是（）是（）的2倍，属于（）比例。
（图形），（实物），（放大）
14.在画图时应尽量采用（）比例，需要时也可采用放大或缩小的比例，其中1：2为（）比例，2：1为（）比例。
无论采用哪种比例，图样上标注的尺寸应是机件的（）尺寸。
（1：1 ），（缩小），（放大），（实际）
15.图样中书写的汉字应用（）字体书写。
（长仿宋体）
16.图样中，机件的可见轮廓线用（）画出，不可见轮廓线用（）画出，尺寸线和尺寸界线用（）画出，对称中心线和轴线用（）画出。
（粗实线），（虚线），（细实线），（细点画线）
17.标注尺寸的四个基本规则是（）、（）、（）和（）。
（正确），（完整），（清晰），（合理）
18.每个尺寸都由（）、（）和（）三个要素组成。
（尺寸界线），（尺寸线），（尺寸数字）
19.尺寸标注中的符号：R表示（），φ表示（），Sφ表示（）。
（半径），（直径），（球直径）
20.标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头
方向应（）。
角度的尺寸数字一律按（）位置书写。
当任何图线穿过尺寸数字时都必须（）。
（向上），（向左），（水平），（断开）
21.图样上的尺寸是零件的（）尺寸，尺寸以（）单位时，不需标注代号或名称。
（最后完工），（毫米）
22.按1:1比例抄画平面图形。
23.按1:1比例抄画平面图形。
24.按1:1比例抄画平面图形。
25.标注尺寸。
（按1：1量取，取整数）
26.标注尺寸。
（按1：1量取，取整数）
27.将图中的尺寸按国家标准和规定在下图中重新标注。
：
28.平面图形中的尺寸按其作用分为（）和（）两类。
（定形尺寸）,（定位尺寸）
29.平面图形中的线段可分为（）、（）和（）三种。
它们的作图顺序应是先画出（），然后画出（），最后画出（）。
（已知线段），（中间线段），（连接线段），（已知线段），（中间线段），（连接线段）43.三视图的投影规律是：主视图与俯视图（），主视图与左视图（），左视图与俯视图（）。
：（长对正），（高平齐），（宽相等）
44.零件有长、宽、高三个方向的尺寸，主视图上只能反映零件的（）和（），俯视图上只能反映零件的（）和（），左视图上只能反映零件的（）和（）。
：（长），（高），（长），（宽），（高），（宽）
45.组合体的形成方式有（）、（）和（）三种。
：（叠加型），（切挖型），（综合型）
46.组合体表面连接的方式有（）、（）、（）和（）四种。
（相错），（共面），（相切），（相交）
47.两形体的表面共面或相切时，其表面交界处（）分界线。
（无）
48.参考立体图，补全视图中的缺线。
：
49.参考立体图，补全视图中的缺线。
：
50.参考立体图，补全视图中的缺线。
：
51.参考立体图，补全视图中的缺线。
：
52.根据立体图画三视图（尺寸从图中量取)。
：
53.根据立体图画三视图（尺寸从图中量取)。
：
54.根据立体图画三视图（尺寸从图中量取)。
：
55.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。
：
56.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。
：
57.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。
58.组合体三视图中的尺寸类型有（）尺寸、（）尺寸和（）尺寸三种。
（定位），（定形），（总体）
59.通常选用组合体的（）、（）、（）和（）等作为尺寸
的基准。
（对称平面），（底面），（端面），（较大回转体的轴线）
60.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。
61.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。
62.读图的基本方法有（）和（）两种。
（形体分析法），（线面分析法）
63.以叠加为主的组合钵其读图方法主要用（）。
（形体分析法）
64.以切挖为主的组合钵其读图方法主要用（）。
（线面分析法）
65.补全主视图上所缺的图线。
：
66.补全主视图上所缺的图线。
：
67.补全主视图上所缺的图线。
：
68.补全主视图上所缺的图线。
：
69.补全主、俯视图上所缺的图线。
：
70.补全三视图上所缺的图线。
：
71.补全三视图上所缺的图线。
72.补全三视图上所缺的图线。
：
73.根据主视图和俯视图，补画左视图。
74.根据主视图和俯视图，补画左视图。
75.根据主视图和俯视图，补画左视图。
：
76.根据主视图和左视图，补画俯视图。
：
77.根据主视图和左视图，补画俯视图。
78.根据主视图和左视图，补画俯视图。
41.基本视图共有（）个，它们的名称分别是（）。
（六），（主、俯、左、右、后、仰视图）
42.除基本视图外，还有（）、（）和（）三种视图。
：（向视图），（局部视图），（斜视图）
43.画出A向斜视图。
:
44.局部视图的断裂边界线通常用（）或（）绘制。
：（波浪线），（双折线）
45.斜视图一般只表达（）的局部形状，其余部分不必全部画出。
（倾斜结构）
46.金属材料（有特殊规定的除外）的剖面符号采用（）或（）度的（）。
（45 ），（135 ），（细实线）
47.补画出剖视图中所缺少的图线。
：
:
48.补画出剖视图中所缺少的图线。
：:
49.省略一切标注的剖视图，说明它的剖切平面通过机件的（）。
（对称平面）
50.按剖切范围的大小来分，剖视图可分为（）、（）和（）三种。
（全剖视图），（半剖视图），（局部剖视图）
51.补画出剖视图中所缺少的图线。
:
52.全剖视图主要用于表达（）简单、（）复杂的（）机件。
（外形），（内形），（不对称）
53.半剖视图主要用于表达（）都较复杂的（）机件。
（内、外形状），（对称）
54.补画出剖视图中所缺少的图线。
:
55.在半剖视图中，半个外形视图与半个剖视图的分界线应是（），在半个视图中的虚线一般（）。
（点画线），（省略不画）
56.在局部剖视图中，视图和剖视图之间用（）作为分界线。
（波浪线）
57.补画出剖视图中所缺少的图线。
:
58.画局部剖视图时，波浪线不应和图样上的其它图线（），也不应（）视图的轮廓线，若遇到孔、槽时波浪线必须（）。
：
（重合），（超出），（断开）
59.补画出剖视图中所缺少的图线。
：
:
60.在指定位置将主视图改画成全剖视图。
：
:
61.在指定位置将主视图改画成全剖视图。
：:
62.在指定位置将主视图改画成全剖视图。
：
:
63.在指定位置将主视图改画成半剖视图。
:
64.在指定位置将主视图改画成半剖视图。
