三层交换机配置实验
实验项目9：三层交换机的配置
M3560(config-if)#int f0/2
M3560(config-if)#ip add 192.168.7.1 255.255.255.248
M3560(config-if)#no shut
M3560(config-if)#int fa0/3
M3560(config)#int range fa0/1 -3
M3560(config-if-range)#no switchport //开启端口的路由功能
M3560(config-if-range)#int f0/1
M3560(config-if)#ip add 192.168.7.9 255.255.255.248
3、熟练掌握思科三层交换机的配置命令与步骤，使不同网段的设备能互通。
二、实验拓扑图
三、实验步骤
1、Ming1交换机配置过程
Switch>en
Switch#conf t
Switch(config)#hostname M3560
M3560(config)#no ip domain-lookup //关闭动态域名解析
M3560(config-if)#ip add 192.168.7.17 255.255.255.248
M3560(config-if)#no shut
M3560(config)#ip routing
2、DNS、邮箱设置
实验心得
通过此次实验我学会了如何把三层交换机当成路由器来使用，并且学会了如何配置邮箱服务器，还有客户端邮箱设置与发送。
三层交换机的配置实验报告
课程名称
交换机配置
实验项目名称
实验项目9：三层交换机的配置
实验：三层交换机配置
三层交换机vlan配置实验目的：1.会使用三层交换机的路由功能。
2.会进行三层交换机与二层交换机之间的vlan配置。
实验步骤：一、绘制实验拓扑如下：二、配置S1、S2、S3间的Trunk（中继链路）S1(config)#int range f0/1 -2S1(config-if-range)#sw mo trunkS2(config)#int f0/1S2(config-if)#sw mo trunkS3(config)#int f0/1S3(config-if)#sw mo trunk三、配置VTP并创建vlanS1(config)#vtp mode serverDevice mode already VTP SERVER.S1(config)#vtp domain 123S2(config)#vtp mode clientSetting device to VTP CLIENT mode.S2(config)#vtp domain 123S3(config)#vtp mode clientSetting device to VTP CLIENT mode.S3(config)#vtp domain 123//以上配置S1为VTP服务器模式，配置S2、S3为客户端模式S1(config)#vlan 2S1(config)#vlan 3//以上利用VTP在S1、S2、S3上创建vlan2、vlan3四、配置三层交换机S1的路由功能下的vlanS1(config)#ip routing //打开三层交换机的路由功能S1(config)#int vlan 2S1(config-if)#ip add 192.168.2.1 255.255.255.0S1(config-if)#no shut //启用vlan2//以上为vlan2配置ipS1(config)#int vlan 3S1(config-if)#ip add 192.168.3.1 255.255.255.0S1(config-if)#no shut //启用vlan3//以上为vlan3配置ip五、配置S2、S3交换机的vlan接口S2(config)#int f0/3S2(config-if)#switchport access vlan 2 //端口f0/3划入vlan 2S2(config)#int f0/4S2(config-if)#switchport access vlan 3 //端口f0/4划入vlan 3S3(config)#int f0/3S3(config-if)#switchport access vlan 2 //端口f0/3划入vlan 2S3(config)#int f0/4S3(config-if)#switchport access vlan 3 //端口f0/4划入vlan3六、主机配置主机1、3分配192.168.2.0网段地址，网关为：192.168.2.1主机2、4分配192.168.3.0网段地址，网关为：192.168.3.1七、测试连通性配置完成后，两个VLAN（VLAN2、VLAN3）就可以通过三层交换机进行通信了。
三层交换机静态路由配置

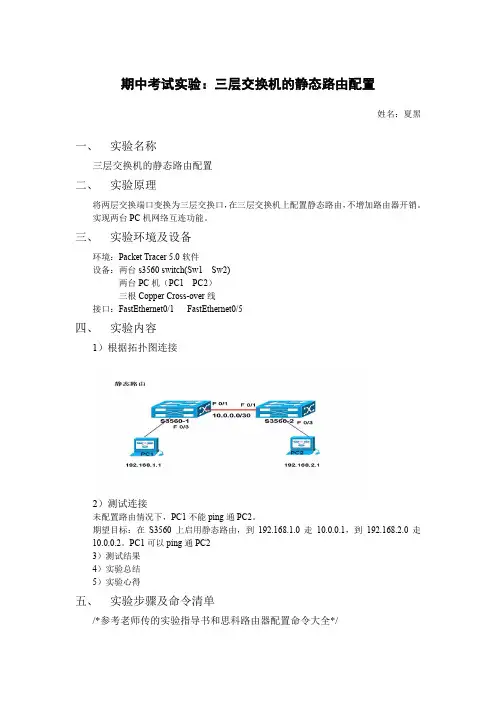

期中考试实验：三层交换机的静态路由配置姓名：夏黑一、实验名称三层交换机的静态路由配置二、实验原理将两层交换端口变换为三层交换口，在三层交换机上配置静态路由，不增加路由器开销。
实现两台PC机网络互连功能。
三、实验环境及设备环境：Packet Tracer 5.0软件设备：两台s3560 switch(Sw1 Sw2)两台PC机（PC1 PC2）三根Copper Cross-over线接口：FastEthernet0/1 FastEthernet0/5四、实验内容1）根据拓扑图连接2）测试连接未配置路由情况下，PC1不能ping通PC2。
期望目标：在S3560上启用静态路由，到192.168.1.0走10.0.0.1，到192.168.2.0走10.0.0.2。
PC1可以ping通PC23）测试结果4）实验总结5）实验心得五、实验步骤及命令清单/*参考老师传的实验指导书和思科路由器配置命令大全*/步骤1：先根据描述搭建拓扑、进行连线在空白面添加：两台S3560交换机（Switches->3560 24ps）两台PC机（End Devices->Generic）接口连线：使用Copper Cross-over线（Connections->Copper Cross-over）分别FastEthernet0/1连接两台交换机，FastEthernet0/5连接PC及与交换机步骤2：配置交换机信息单击交换机，更改名称为Sw1和Sw2(Config->Display name)使用配置命令（->CLI）Sw1:Switch>enable //进入私有模式Switch#conf t // 进入全局模式Switch(config)#hostname Sw1 //给三层交换机定义名称Sw1(config)#interface fa0/1 //进入FastEthernet0/1Sw1(config-if)#no switchportSw1(config-if)#ip address 10.0.0.1 255.255.255.0 //配置IP地址和子网掩码Sw1(config-if)#exitSw1(config)#interface fa0/5 //进入FastEthernet0/5Sw1(config-if)#no switchportSw1(config-if)#ip address 192.168.1.1 255.255.255.0 //同上Sw1(config-if)#exitSw2：Switch>enableSwitch#conf tSwitch(config)#hostname Sw1Sw1(config)#hostname Sw2Sw2(config)#interface fa0/1Sw2(config-if)#no switchportSw2(config-if)#ip address 10.0.0.2 255.255.255.0Sw2(config-if)#exitSw2(config)#interface fa0/5Sw2(config-if)#no switchportSw2(config-if)#ip address 192.168.2.1 255.255.255.0 Sw2(config-if)#exit ///同上步骤3：配置PC机IP地址（单击PC机->settings->Gateway设置 FastEthernet->IP Address设置）PC1：Gateway：192.168.1.1 IP地址：192.168.1.2PC2：Gateway：192.168.2.1 IP地址： 192.168.2.2步骤4：设置静态路由Sw1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2////启用三层交换机上的路由模块Sw2(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1步骤5：测试PC机连接（单击PC机->Desktop->Command Prompt）输入ping 192.168.2.2设置成功！实验心得：自己写自己做。
三层交换机配置实验
三层交换机配置实验三层交换机配置实验交换机的三层交换实际是具有路由功能的交换机，比如思科的Cisco 3550和华为的Quitway 3526就是三层交换机，支持路由功能。
交换机实现路由功能和两种情况，一种是通过vlan ip实现不同vlan间的路由，再一种是通过设置端口三层模式，通过端口ip，实现不同网络间的路由。
1. 通过vlan ip做网关实现不同vlan间的路由配置HostA的IP地址为：10.65.1.1 255.255.0.0配置HostA的网关地址：10.65.1.2配置HostB的IP地址为：10.66.1.1 255.255.0.0配置HostB的网关地址：10.66.1.2在交换机上先建两个vlan，分别为vlan 2 和vlan 3，将f0/2 放入vlan 2，将f0/6放入vlan 3，再设置vlan 2 和 vlan 3的IP地址，最后启动路由转发：ip routing。
参考配置如下：Switch#vlan databaseSwitch(vlan)#vlan 2Switch(vlan)#vlan 3Switch(vlan)#exitSwitch#conf tSwitch(config)#int f0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#description connected HostASwitch(config-if)#int f0/6Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 3Switch(config-if)#description connected HostBSwitch(config-if)#exitSwitch(config)#int vlan 2Switch(config-if)#ip address 10.65.1.2 255.255.0.0Switch(config-if)#int vlan 3Switch(config-if)#ip address 10.66.1.2 255.255.0.0Switch(config-if)#exitSwitch(config)#ip routingSwitch(config)#endSwitch#通过以上设置HostA与HostB应该可以ping通了。
三层交换机详细配置实例(图)
三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC 的网关。
2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#SW 1:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#SW 2:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#三层交换的配置命令：Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to downSwitch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up Switch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip addSwitch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#Switch(config-if)#ip address 192.168.10.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2Switch(config)#路由器的配置：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip addRouter(config-subif)#ip address 192.168.4.168 255.255.255.0Router(config-subif)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192.168.10.2 255.255.255.0 Router(config-if)#。
实验7 三层交换机实验
内容二 中继实验
实验要求: PC0,PC2属于VLAN2,PC1,PC3属于VLAN3 使用中继技术实现4台PC互通.
内容三 VLAN间路由
要求: Pc0属于vlan1,PC1属于vlan2,通过路由器实 现vlan1中的pc和vlan2中的pc的连通.
内容四 VTP域实验
1.
2. 3.
要求: 三台交换机属于vtp域test,其中1号交换机工作在server模式,其 他两台交换机工作在client模式. 在1号交换机上创建vlan2,是其他两台交换机自动学习. 三台pc都划分到vlan2中,实现三台交换机互通.
内容五 三层交换机实现vlan间路由
1. 2. 3.
要求: Pc0和pc2属于vlan10,pc1和pc3属于vlan20. Vlan10 和vlan20中的pc设置为不同的网段 通过正确配置,使得四台pc可以互相连通
内容六 利用路由器实现vlan间连通
1. 2. 3.
要求 Pc0和pc2属于vlan10,pc1和pc3属于vlan20. Vlan10 和vlan20中的pc设置为不同的网段 通过路由器和交换机正确配置,使得四台pc可以互 相连通
�
三层交换实验实验报告
三层交换实验实验报告一、实验目的本次三层交换实验的主要目的是深入理解三层交换技术的工作原理和应用场景，掌握三层交换机的配置方法和功能实现，通过实际操作和实验验证，提高对网络层交换技术的理解和应用能力。
二、实验环境1、硬件设备：三层交换机：型号为_____，数量为_____台。
二层交换机：型号为_____，数量为_____台。
计算机：数量为_____台。
2、软件工具：网络模拟软件：＿____操作系统：＿____3、网络拓扑结构：本次实验采用了以下网络拓扑结构：（此处插入网络拓扑图，并对图中的设备和连接进行简要说明）三、实验原理1、三层交换技术三层交换技术是将二层交换技术和三层路由技术结合起来的一种网络技术。
它在二层交换的基础上，通过识别数据包中的 IP 地址信息，实现了不同 VLAN 之间的通信，从而提高了网络的性能和灵活性。
2、 VLAN 技术VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个不同的广播域。
通过 VLAN 技术，可以有效地控制广播风暴，提高网络的安全性和管理效率。
3、 IP 路由技术IP 路由是指根据数据包中的 IP 地址信息，将数据包从源地址转发到目的地址的过程。
在三层交换中，路由功能是通过软件或硬件实现的。
四、实验步骤1、设备连接与初始化按照网络拓扑结构，将三层交换机、二层交换机和计算机通过网线连接起来，并给所有设备上电。
对三层交换机和二层交换机进行初始化配置，包括设置设备名称、管理 IP 地址等。
2、 VLAN 划分在二层交换机上创建不同的 VLAN，并将相应的端口划分到不同的VLAN 中。
例如，创建 VLAN 10、VLAN 20，将端口 1-10 划分到VLAN 10，将端口 11-20 划分到 VLAN 20。
3、三层交换机配置创建 VLAN 接口：在三层交换机上为每个 VLAN 创建相应的VLAN 接口，并配置 IP 地址。
三层交换实验报告
三层交换实验报告三层交换实验报告一、实验目的本次实验的目的是通过搭建一个三层交换网络，探究其在数据传输中的优势和应用场景。
通过实验，我们将深入了解三层交换的工作原理、配置方法以及网络性能的提升。
二、实验环境本次实验所使用的设备包括三层交换机、路由器和PC机。
三层交换机采用了Cisco的Catalyst系列，路由器采用了Cisco的ISR系列。
PC机作为终端设备，用于发送和接收数据。
三、实验过程1. 配置三层交换机首先，我们需要在三层交换机上进行基本配置。
通过命令行界面，我们可以设置交换机的IP地址、子网掩码和默认网关。
这样，交换机就能够与其他设备进行通信。
2. 配置路由器接下来，我们需要在路由器上进行配置。
通过命令行界面，我们可以设置路由器的IP地址、子网掩码和默认网关。
此外，我们还需要配置路由表，以便路由器能够正确地转发数据包。
3. 连接设备在完成配置后，我们需要将三层交换机、路由器和PC机进行连接。
通过使用网线将它们连接起来，我们可以建立一个局域网。
在局域网中，三层交换机负责交换数据包，路由器负责转发数据包，PC机作为终端设备进行数据的发送和接收。
4. 测试网络性能在搭建好网络之后，我们可以进行性能测试。
通过发送大量的数据包，我们可以测试网络的吞吐量和延迟。
三层交换机的优势在于它能够根据目的IP地址来转发数据包，从而提高网络的传输效率。
而传统的二层交换机只能根据MAC 地址来转发数据包，效率较低。
四、实验结果经过测试，我们发现三层交换机在数据传输中的确具有一定的优势。
相比于传统的二层交换机，三层交换机能够更快地转发数据包，从而提高了网络的传输效率。
此外，三层交换机还支持更多的网络协议，可以满足更多的应用需求。
五、实验总结通过本次实验，我们深入了解了三层交换的工作原理和配置方法。
三层交换机在现代网络中扮演着重要的角色，它能够提高网络的传输效率和性能。
在实际应用中，我们可以将三层交换机应用于大型企业网络、数据中心等场景，以满足高速、大容量的数据传输需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三层交换技术
隔离的广播域
172.16.20.4
VLAN10
VLAN20
VLAN30
通过VLAN的划分，不同VLAN间不能够直接访问
VLAN间通信的方法
172.10.0.0/16 172.20.0.0/16
VLAN10
VLAN20
VLAN30
172.30.0.0/16
使用路由器进行VLAN间路由
VLAN10 VLAN20 VLAN30
多条链路连接多个VLAN
使用路由器进行VLAN间路由
VLAN10 VLAN20 VLAN30
Interface FA 1 Subinterface 1.1 Subinterface 1.2 Subinterface 1.3
一条链路连接多个VLAN
使用三层交换机进行VLAN间路由
VLAN10 Network 172.16.10.3 VLAN20 Network 172.16.20.4
VLAN30 Network 172.16.30.5
三层交换机在功能上实现了VLAN的划分、 VLAN内部的二层交换和VLAN间路由的功能。
三层交换机物理路由接口配置
三层交换机路由接口配置
三层交换机的所有接口在默认情况下都属于 二层接口(交换接口)，不具备路由功能 可以设置三层交换机的物理接口为路由接口 ，给接口配置IP地址，实现路由功能。
三层交换机路由接口配置
实验步骤
进行接口和IP规划 配置计算机的IP。
使两台计算机属于不同的子网 测试两台计算机的连通性 配置三层交换机(s3760)接口的路由功能 配置计算机的网关。
网关为其所连接口的IP 测试两台计算机的连通性
三层交换机路由接口配置命令
开启三层交换机的路由功能
switch(config)#ip routing
配置交换机接口的路由功能
switch(config)# interface fastethernet
mod-num/port-num
switch(config-if)# no switchport(设置该接 口为路由接口。
要重设为交换接口，用 switchport命令) switch(config-if)# ip address IP地址 子网 掩码 switch(config-if)# no shutdown
。
