无侧限抗压强度试模校验方法
无机结合料无侧限抗压强度试模校验测试规程
文件制修订记录
本方法适用于新购或检修后，用来专门进行无机结合料稳定土无侧限抗压强度试验所使用的试模的测试。
1.1组成模腔的圆柱内侧应刨光，无擦痕、损伤及变形现象。
1.2圆柱模上、下两面应平行且垂直于圆柱模轴线，不垂直度、不平行度不超过±0.5度。
1.3压块上下面应平行且垂直于压块轴线，不平行度不超过±5度。
1.4试模内部尺寸
2.1测试项目
2.1.1外观检查
2.1.2试模内部尺寸的测量
2.2测试用仪器
2.2.1钢直尺：量程：500mm分度值：1mm
2.2.2游标卡尺：量程：300mm分度值：0.02mm
三、测试方法
3.1用游标卡尺测量各种试模的内圆柱的内圆柱直径加上下连压块后的模高各三次，取算术平均值，准确至0.05mm
3.2用直尺测量各种试模的上下受压面直径上的高与游标卡尺测得的直径上外
径，计算试模上下面不平行度以及内圆柱不垂直度，精确至0.1度。
3.3用游标卡尺测量压块的上下面高与直径计算不平行度，精确至0.1度。
四、测试结果处理
全部测试结束后，应填写测试证书。
全部项目合格就在结果栏内填定“合格”。
任一项目不合格，测试结果为不合格，并给出不合格项目数据。
五、测试周期
测试周期为一年。
自校规程
无侧限试模校验方法本方法适于新购的和使用中的无侧限试模的校验。
（一）技术要求1.1 外观：试模应无变形、生锈，内表面应光滑平整。
1.2 试模和上下压柱的尺寸：试模：直径150mm×高130mm 直径50±0.5mm高130±1mm上下压柱：厚40mm±0.2（二）校验用计量器具2.1 游标卡尺：量程300mm，分度值0.02mm2.2 钢直尺：量程300mm，分度值1mm（三）校验方法3.1 目测试模是否变形生锈，是否光滑平整。
3.2 用游标卡尺测量试模的内径和上下压柱的厚度，在两个垂直方向上测量，各测两个测点，取算术平均值。
3.3 用钢直尺测量试模的高度，各测两点取算术平均。
（四）校验结果处理校验结果符合技术要求为合格，合格者方可使用。
（五）校验周期一年。
（六）附录检验记录表格式。
无侧限试模校验记录仪器编号：_____________________校验人：复验人：日期：灌砂仪校验方法本方法适用于新的或使用中的灌砂仪的校验。
（一）概述灌砂仪用于现场测定基层或底基层、砂石路面及路基土、回填土的各种材料压实层的密度和压实度。
（二）技术要求2.1 外观：无明显变形锈蚀等，倒置圆锥与储砂筒两者之间所设阀门应开关灵活。
2.2 灌砂仪各组成部分的尺寸应符合下表规定：2.3 容积和密度标定的精度误差控制在5%以内。
（三）校验用标准器具3.1 电子天平：称量15kg ，感量0.5g 。
3.2 温度计：量程0~50℃，精度1℃。
3.3 游标卡尺：量程300mm ，分度值0.02mm 。
3.2 钢直尺：量程500mm ，分度值1mm 。
（四）校验方法4.1 外观：目测并手动检查开关是否灵活。
4.2 用游标卡尺测量各部位直径。
4.3 用钢直尺测量各部位深度。
4.4 标定罐容积的测量：称取标定罐及平板玻璃盖板的质量(m 1)，精确至0.5g 。
向罐内徐徐注入饮用水直至水面凸出罐口内缘，然后用玻璃板沿罐口迅速滑行，使其紧贴罐口水面（水面无气泡为止），擦干罐外水分，称取罐、水、玻璃板总质量m 2，并测量水温，精确至1℃。
无侧限抗压试模
无侧限抗压试模校验方法
YZJC/ZY33-2012
1 适用范围
1.1 本方法适用于新的或使用中的无侧限抗压试模。
1.2 无侧限抗压试模系用按《公路工程无机结合料稳定材料试验规程》JTJ 057-94检测无机结合料稳定土的无侧限抗压强度试验制作试件用的试模。
2 技术要求
2.1 无侧限抗压试模由铸铁或轴制成，内表面应机械加工平整光滑，并不应有任何砂眼或缺陷。
2.2 试模尺寸及允许误差见下表。
3 校验用标准器具
3.1 钢直尺：量程500mm，分度值1mm。
3.2 电子数显卡尺：量程300mm，分度值0.01mm。
3.3 深度游标卡：量程300mm，分度值0.02mm。
3.4 塞尺：量程2mm，分度值0.02mm。
4 校验方法
4.1 回测检查外观质量，要符合2.1条规定。
4.2 用电子数显游标卡测量试模顶面和底面内径，垂直方向各2个点，其值符合上表规定。
4.3 测量试模高度3个点，其值应符合上表规定。
4.4 用钢直尺和塞尺测量试模内表面的不平度，其值应符合上表规定。
5 校验结果评定
5.1 新的和使用中的试模，必须全部符合要求。
5.2 检验周期为一年。
6 附表
6.1 校验记录，见表TR-ZX-013。
无机结合料稳定材料无侧限抗压强度试验方法
无机结合料稳定材料无侧限抗压强度试验方法1. 目的和适用范围本试验方法适用于测定无机结合料稳定（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。
2.仪器设备（1）标准养护室。
（2）水槽：深度应大于试件高度50mm。
（3）压力机或万能压力机。
（4）电子天平：量程15kg,感量0.1g;量程4000g，感量0.01g。
（5）量筒、拌合工具、大小铝盒、烘箱等。
（6）球形支座。
（7）机油：若干。
3.试件制备和养护（1）细粒土，试模的直径x高=50mm X 50mm;中粒土，试模的直径x高=100mm x100mm;粗粒土，试模的直径x高=150mm x 150mm。
（2）按照要求支成径高比为1:1的圆柱形试件。
（3）按标准养生方法进行7d的标准养生。
（4）将事件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平事件顶面。
（5）为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。
4.试验步骤（1）根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80 %。
球形支座和上下顶板涂上机油，使球形支座能够灵活转动。
（2）将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量4m 。
（3）用游标卡尺测量试件的高度h ，精确至0.1mm.（4）将试件放在路面材料强度试验仪或压力机上，并在升降台上先放一扁球座，进行抗压试验。
试验过程中，应保持加载速率为 1 mm/min 。
记录试件破坏时的最大压力P(N)。
（5）从试件内部取有代表性的样品(经过打破)，按照本规程T 0801-2009方法，测定其含水量 。
XXXX 作业指导书 文件编号：XXXX-03-3.21第2页 共 2 页主题：无机结合料稳定材料无侧限抗压强度试验方法 第B 版 第0次修订 颁布日期：2017年8月15日。
无侧限抗压强度试模校验方法

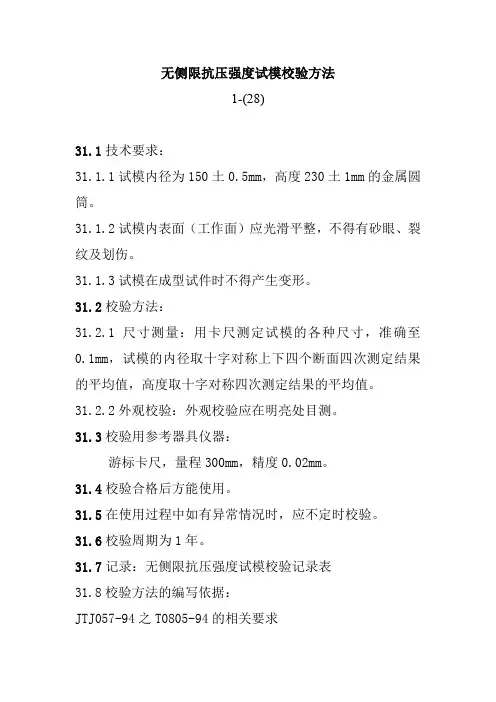

无侧限抗压强度试模校验方法
1-(28)
31.1技术要求：
31.1.1试模内径为150土0.5mm，高度230土1mm的金属圆筒。
31.1.2试模内表面（工作面）应光滑平整，不得有砂眼、裂纹及划伤。
31.1.3试模在成型试件时不得产生变形。
31.2校验方法：
31.2.1尺寸测量：用卡尺测定试模的各种尺寸，准确至0.1mm，试模的内径取十字对称上下四个断面四次测定结果的平均值，高度取十字对称四次测定结果的平均值。
31.2.2外观校验：外观校验应在明亮处目测。
31.3校验用参考器具仪器：
游标卡尺，量程300mm，精度0.02mm。
31.4校验合格后方能使用。
31.5在使用过程中如有异常情况时，应不定时校验。
31.6校验周期为1年。
31.7记录：无侧限抗压强度试模校验记录表
31.8校验方法的编写依据：
JTJ057-94之T0805-94的相关要求
公路试验检测仪器自校
无侧限抗压强度试模校验记录
仪器编规格型φ150×230
出厂编制造单沧州华兴公路建筑仪器厂试模编 1 2 要求
内径m m 1
150
土0.5 2
3
4
平
高度m m 1
230
土1 2
3
4
平
外观
校验结论：
校验日期：有效日期至：校验用参考器具名称：300mm游的标卡尺。
无机结合料稳定土试件无侧限抗压强度试验
文件制修订记录无机结合料稳定土试件无侧限抗压强度试验（无机结合料）1.试验目的本试验方法适用于测定无机结合料稳定土(包括稳定细粒土.中粒土和粗粒土)试件的无侧限抗压强度。
参照规程编号：JTG E42-20052.仪器设备(1).圆孔筛(2)试模:适用不同土的试模尺寸.(3)脱模器(4)反力框架(5).液压千斤顶(200-1000kN)(6).密封湿气箱(7).水槽(8).压力机:不大于200kN(9).量筒等3.试料准备将具有代表性的风干试料,用木锤和木碾捣碎,但应避免破碎粒料的原粒径.将土过筛并进行分类.如试料为粗粒土,则除去大于40mm的颗粒备用;如试料为中粒土,则除去大于25mm0mm的颗粒备用;如试料为细粒土,则除大于10mm的颗粒备用。
在预定做试验的前一天,取有代表性的试料测定其风干含水量.对于细粒土,试样应不少于100g;.对于粒径小于25mm的中粒土,试样的质量不少于2000g。
4.按规范确定无机结合料混合料的最佳含水量和最大干密度。
5.制件(1).对于同一无机料剂量的混合料,需要制相同状态的试件数量与土类及操作的仔细程度有关.对于无机结合料稳定细粒土,至少应该制作6个试件,对于无机结合稳定中粒土和粗粒土,至少分别应该制9个和13个试件。
(2).称取一定数量的风干土并计算干土的质量,其数量随试件大小而变.对于细粒土,可以一次称取6个时间的土;对于中粒土,可以一次称取3个试件的土;对于粗粒土,一次只称一个试件的土。
(3).将称好的土放在盘上,向土中加水,对于细粒土使其含水量较最佳含水量小3%,对于中粒土和粗粒土可按最佳含水量加水.将土和水拌和均匀后放在密闭容器内浸润备用.如为石灰稳定土和水泥,石灰综合稳定土,可将石灰和土一起拌匀后进行浸润。
浸润时间:粘性土12-14h,粉性土6-8h,砂性土,,红土砂砾,级配砂砾等可以缩短到4h左右,含土很少的未筛分碎石,砂砾及砂可以缩短到2h。
(4)在浸润过的试料中,加入预定数量的水泥或石灰并拌和均匀.在拌和过程中,应将预留的3%水加入土中,使混合料的含水量达到最佳含水量.拌和均匀的加有水泥的混合料应在1h内按下述方法制成试件,超过1h的混合料应该作废.其他结合料稳定土,混合料虽不受此限,但也应尽快制成试件。
无侧限抗压强度试模仪器设备功能性检查规程
无侧限抗压强度试模仪器设备功能性检查规程1.外观检查首先，对仪器设备的外观进行检查。
检查仪器是否完整、无破损、无变形等。
同时，还要检查仪器表面是否有腐蚀、锈蚀等现象。
2.电源检查接下来，检查仪器的电源是否正常。
检查电源插头是否插好，电源开关是否打开。
然后，检查电源指示灯是否亮起，以确保仪器正常供电。
3.显示屏检查然后，检查仪器的显示屏是否正常。
打开仪器开关，观察显示屏是否亮起，并检查是否能够显示正确的信息。
如果发现显示屏有问题，需要及时修理或更换。
4.运动部件检查仪器中涉及到的运动部件，如传动系统、螺旋杆等也需要进行检查。
检查运动部件是否灵活运动，是否有异常声响，是否有卡滞的现象。
如发现问题，需要及时进行维修或更换。
5.传感器检查无侧限抗压强度试模仪中一般会有压力传感器，检查压力传感器是否正常工作。
首先，接口传感器到相应的接口口，然后对仪器进行测试，观察是否能够正常测量到压力值。
如果测试结果异常，需要检查传感器是否接触良好，或者是否需要进行校准。
6.数据输出检查最后，检查与仪器连接的电脑或数据采集系统是否正常工作。
如果需要通过电脑来获取试验数据，需要确保与仪器连接的数据线正常，电脑是否识别到仪器，以及数据采集软件是否正常运行。
在进行功能性检查之后，还需要进行一次空载试验，确认仪器各项功能正常。
空载试验时，需要按照仪器的操作说明进行操作，观察仪器的运行状况，并检查仪器的各项指标是否符合要求。
以上是无侧限抗压强度试模仪器设备功能性检查的规程。
通过进行功能性检查，可以确保仪器设备的正常运行，保证测试结果的准确性，同时也可以延长仪器的使用寿命。
05无侧限抗压试模自校规程
无机结合料无侧限抗压强度试模校验规程
一、总则
该试模用于测定水泥和石灰无机结合料稳定土(包括稳定细、中、粗粒土)试件的无侧限抗压强度(一组六、九、十三个)。
二、技术要求
1试模为高∶直径＝1∶1的圆柱体，内表面壁光滑，用于紧固的螺栓扭动无阻碍。
2试模尺寸：为高×直径＝φ150×150±0.2mm，
＝φ100×100±0.2mm，
(适用于粗粒土，最大粒径不超过40mm)
三、校验用标准器具
游标卡尺：量程300mm、分度值为0.02mm
四、校验方法
1试模内壁
2试模尺寸
3用游标卡尺测量试模的直径、高，各重复两次，取平均值。
4直观检查试模内壁光滑程度。
五、校验结果评定
无侧限抗压强度试模的外观与尺寸均满足技术要求，视为合格。
六、校验周期
校验周期可根据具体使用情况而定，但相邻两次校验时间间隔不得超过12个月。
无机结合料无侧限抗压强度试模校验记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无侧限抗压强度试模校验方法
1技术要求：
1.1试模内径为150±土0.5mm，高度230±土1mm的金属圆筒。
1.2试模内表面（工作面）应光滑平整，不得有砂眼、裂纹及划伤。
1.3试模在成型试件时不得产生变形。
2校验方法：
2.1尺寸测量：用卡尺测定试模的各种尺寸，准确至0.1mm，试模的内径取十字对称上下四个断面四次测定结果的平均值，高度取十字对称四次测定结果的平均值。
2.2外观校验：外观校验应在明亮处目测。
3校验用参考器具仪器：
游标卡尺，量程300mm，精度0.02mm。
4校验合格后方能使用。
5在使用过程中如有异常情况时，应不定时校验。
6校验周期为1年。
7记录：无侧限抗压强度试模校验记录表
8校验方法的编写依据：
JTJ057-94之T0805-94的相关要求
无侧限抗压强度试模校验记录。
