111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
浅谈高低压配电柜的特点及如何选型
浅谈高低压配电柜的特点及如何选型摘要：在经济发展的今天，我国配电设备的发展越来越快，伴随着变电所、配电室以及工业配电的建设，高低压配电柜也得到了广泛的应用。
本文就高低压配电柜的特点以及构成进行分析，并根据可靠性、实用性的原则阐述高低压配电柜优化选型,以供参考.关键词：高低压配电柜；特点;选型引言在对高低压配电柜进行选型的过程中，对柜体结构的分析，不仅可以有效的提高柜体制造质量，还有利于人们对柜体制造成本的控制，因此我们在对高低压配电柜进行选型的时候，人们都将柜体结构作为其基础，从而使得柜体固有的使用功能得到有效的提高。
不过在不同的环境下，人们对柜体结构的要求不尽相同，并且在不同的制造单位当中,加工人员所采用的工艺手段也存在着一定的差异，为此我们在对其进行生产制造当中，就要对其柜体结构和工艺特点进行分析，进而优化选型。
一、熟悉配电柜的结构对电气设计的重要性在电气设计与电气成套中,配电柜的结构与型号的选择是必不可少的工作.目前，用于低压与中压系统中的柜型可谓百花齐放，目不暇接,如何选择一个合适的柜型，是一个不可回避的经济技术问题，选用合理，做到既满足使用要求，又节约投资。
因为配电柜的壳体价格差别很大，合理的选用会带来较大经济效益，选择配电柜的壳体也有性价比问题。
另外，选择的合理，还会做到柜内元件与配电柜壳体很好的配合，使元件布置及布线合理、紧凑美观。
目前配电柜的型号繁多，光低压抽出式配电柜就有几十种之多，电气设计人员在电气设计时，有时无所适从，因此对各种配电柜的壳体的优劣、性能及特点进行梳理显得比较重要。
如何正确选择配电柜的壳体规格及型号，这是设计院或设计公司电气设计人员的短板，因这些设计人员对配电柜的结构并不十分了解，只是从开关成套厂家的产品样本中的说明及简单图片中了解一些,有鉴于此,对中低压配电柜的常用型号,规格及优缺点有作详细介绍的必要。
二、高压配电柜特点高压开关柜按断路器安装方式分为固定式和移开式（手车式）.目前常用的固定式为XGN15—12 及GG—1A 型，移开式高压柜是KYN28 型。
低压开关柜和低压配电柜有什么区别？
低压开关柜和低压配电柜有什么区别？低压配电柜与低压开关柜的名字很接近，大家常常产生混淆，小编找了一些低压配电柜与低压开关柜的相关资料，为大家介绍二者的主要区别。
一、定义区别低压配电柜的额定电流是交流50Hz，额定电压380v的配电系统作为动力，照明及配电的电能转换及控制之用。
该产品具有分断能力强，动热稳定性好，电气方案引灵活，组合方便，系列性、实用性强，结构新颖等特点。
低压配电柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用，产品符合GB7251.1-2013《低压成套开关设备》（IDT IEC60439-1 1999)标准规定。
低压开关柜属于列入3C认证强制性认证产品《目录》的产品。
二、配件区别低压配电柜的组成组成配件有：1、配电柜内主要有：接线端子、各种刀闸、保护设备（空气开关、熔断器之类）、测量设备（电压表、电流表、周波表等）计量设备（有功、无功功率表）。
2、低压配电柜的种类很多，元器件有很大不同，以动力柜为例：从上到下：刀开关、电流互感器、空气开关、各支路空开。
如果直接控制用电负荷，在支路空开下还有接触器、热继电器、支路电流互感器。
当然还有电流表、电压表、电压转换开关、指示灯。
三、低压开关柜的组成配件有：低压配电柜是开关柜中的一种，开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。
低压开关柜的分类方法很多，如通过断路器安装方式可以分为移开式开关柜和固定式开关柜;或按照柜体结构的不同，可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜;根据电压等级不同又可分为高压开关柜，中压开关柜和低压开关柜等。
主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。
更多疑问欢迎咨询河南垠兴！河南省垠兴电力设备有限公司是国家电网公司协议库存项目指定供应商，是集科研、生产、安装、科技贸易于一体的高新科技单位。
GGD、GCS、GCK、MNS低压开关柜的区别
GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GCS是抽屉式，GGD是普通的。
GCS开关坏了，直接换抽屉。
可以不停电更换。
GGD要停电。
价格是GGD便宜点。
GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排大抽屉1/2抽屉GCK 差－－无可以左右－－－－－－16 三相GCS 良好良好不明显可以旋转不可以局限不可以20 三相MNS 良好良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉GCK 金属材料－－9 －－4200 4300 9500 －－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
开关柜分类和区别
低压开关柜介绍一、国内主要低压开关柜简介二、知名厂家开关柜介绍国内主要低压开关柜简介主要开关柜类型国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电箱和XGM低压照明箱主要区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
优缺点总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较大。
如果客户提供的地方小，做不了固定式的要改为做抽出式。
型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。
一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。
根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
分类介绍GGDGCKGCSMNS系列产品优点：◆设计紧凑：以较小的空间能合纳较多的功能单元。
◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装◆技术性能高，主要参数达到当代国际技术水平。
GCS和GGD的配电柜有什么区别
GCS和GGD的配电柜有什么区别,有什么不同和相同GGD型交流低压配电柜适用范围GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工用电流1000A-3150A的配电系统，做为动力、照明及发配电设备的电能转换、分配与控制之用。
结构特征GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷变型钢局部焊接组装而成，构架零件及专用配套零件由钢定点生产厂配套供货，以保证柜体的精度和质量。
GGD柜设计时充分考虑到柜体运行中的散热部题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔口补充进柜，使密封的柜体自下而上级成一个自然通风道，达到散热的目的。
GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺。
使整柜美观大方，面目一新。
柜门用转轴式活动铰链与构架相连，安装、拆卸方便。
门的拆边外均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与构架相连。
柜内的安装件与构架间用漆螺钉连接，整柜构成完整的接地保护电路。
柜体面漆选用聚脂桔形烘漆。
附着力强，质感好，整柜呈亚光色调，避免了眩目效应，组给值班人员创造了较舒适的视觉环境。
柜体的项盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环用于起吊和装运柜体的防护等级为IP30，用记也可根据和环境的要求在IP20～IP40之间选择。
G：交流低压配电柜 G：电器元件固定安装、固定接线 D：电力用柜GCS型低压抽出式开关柜用途及适用范围GCS型低压抽出式开关柜适用于三相交流频率为50（60）HZ，额定工作电压为380（660）V，额定电流为4000A及以下的电力网络中的受电、馈电、电动机集中控制，无功功率补偿等使用的低压成套配电设备，可广泛用于发电厂、石油、化工、纺织等行业以及高层建筑的配电系统。
高低压开关柜的安装和接地保护
高低压开关柜的安装和接地保护摘要：工业生产和人们生活中需要使用多种电器，在这些电器中都应用了安全保护装置，避免了人身触电问题出现。
在保护装置中，高低压开关柜接地装置应用较为官方，在大多电器中都装有该种设备。
这种装置能够起到降压效果，将高压电转换为低压电，后将电能运送到用电单元中，保障电器设备运行。
电视机、洗衣机和电冰箱等常见的电器中就安装了这种装置。
合理安装高低压开关柜，落实好接地保护装置应用措施,是实现电力系统有序健康运转的关键。
优化改善高低压开关柜安装技术要点，提升接地保护装置应用质量对提升电力体统服务质量尤为关键。
关键词：高低压开关柜，接地保护装置，安全措施1、背景在供电系统中应用高低压开关柜非常关键，这是电气系统不可缺少的安全装置，这种设备的作用是进行降压，能够将高压电力转换为设备运行所需的地压电流。
所以在日常使用电器设备时，需要做好设备日常维护工作，确保高低压开关柜的稳定性。
在工业生产和人们生活中，高低压开关柜事故是由发生，事故的出现使人们生产和生活的质量降低，严重时可能引发人员伤亡事故。
所以切实强化高低压开柜接地保护的研究，提升其安全性非常重要。
2、高低柜的安装2.1高低柜的装配检查工作通过施工图纸对其进行逐步安装，将柜按照规定的顺序放在基础型钢上。
一个一个将正柜面和侧面的乖直度进行校正。
成列柜放置好各柜后，先将两端的柜找正，将小线弹在柜下方离地面三分之二高度的位置，然后进行一台台找正，找正的过程中通过铁片可以进行适当调整，铁片的厚度规定为0.5mm，每处所垫的铁片最多为3片。
然后就是用手电钻在基础型钢架上钻孔，钻孔的尺寸一般为，低压柜ф12.2mm孔，高压柜ф16.2mm孔，分别用M12、M16镀锌螺丝及弹簧垫卷将它们固定好。
施工规范对柜体的垂直及水平的不平度要求比较严格必须符合规范，采用镀锌螺丝对柜体和侧板进行连接固定。
柜体的接地端必须可靠，在每台柜的后面都使用基础型钢侧面加焊上铜端子，用专用的接地线与接地端子牢固地连接在一起。
低压配电柜基础知识
低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。
固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。
一般都是离墙安装，可双面维护。
1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。
2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。
动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。
而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。
动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。
2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。
靠墙式是靠墙安装。
挂墙式是挂墙明装（例如XL-3）。
嵌入式是嵌墙暗装。
动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。
2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。
②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。
③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。
GCS,GCK,MNS低压抽屉柜资料
GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。
具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。
1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。
3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
三相水平母线采用铜母线，机械强度高、散热性好。
1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术参数。
2、标明进/出线电缆规格。
3、开关柜内主要电气元件的型号，规格及数量。
4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要地注数据。
详见母线桥或母线槽的订货须知。
5、开关柜使用在特殊环境条件时，应在订货时详细说明。
6、其它具体要求GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。
具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。
1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。
低压柜的种类及区别
111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能■?GCK??G是封闭(MCC)两4000A及《低压2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
5.开关柜的顶部根据受电需要可装母线桥。
③GCS系列:●产品型号及含义●用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
●结构特点：1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作MNS 3.MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
4.设计紧凑：以较小的空间容纳较多的功能单元5.结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要6.母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠7.各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

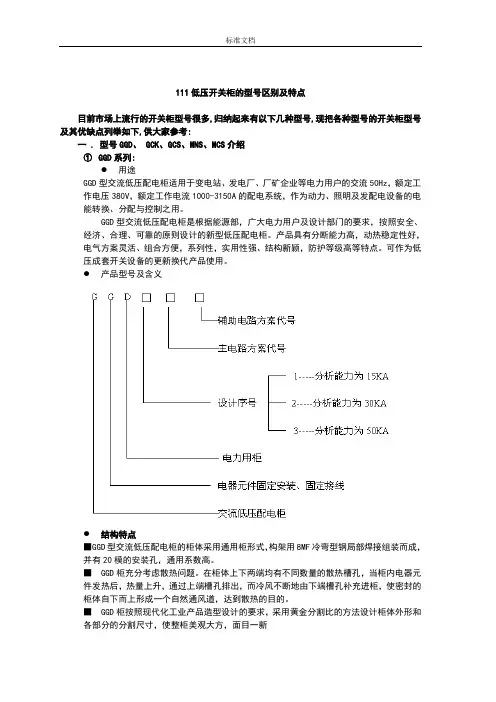

111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。
所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
结构特点1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
5.开关柜的顶部根据受电需要可装母线桥。
③GCS系列:●产品型号及含义●用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
●结构特点：1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
3.、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
4、电缆隔室的设计使电缆上、下进出均十分方便。
5、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
6、抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元设有机械联锁装置。
1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。
7、柜体的防护等级为IP30 IP40,还可以按用户需要选用。
④MNS系列:●用途MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
●结构特点1. MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。
柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。
开关柜部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。
2. MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。
室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
3. MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
4. 设计紧凑：以较小的空间容纳较多的功能单元5. 结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要6. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠7. 各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
8.采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。
9. 采用高强度阻燃型工程塑料，有效加强了防护安全性能。
10. 通用化、标准化程度高，装配方便。
具有可靠的质量保证。
11. 柜体可按工作环境的不同要求选用相诮的防护等级。
12. 设备保护连续性和可靠性⑤MCS系列:●用途：MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品，适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其它民用、工矿企业的三相交流50HZ，60HZ，额定电压380V，额定电流4000A及以下的三相四（五）线制电力系统配电系统，在大型发电厂、石化、电信系统等自动化程度高，要求与计算机接口的场所，作为发、供电系统中的配电、电动机集中控制、无功功率补偿的低压配电装置。
●结构特点：①开关柜的基本框架采用C型（或8MF型）开口型钢组装而成，外型统一、精度高、抽屉互换性好。
②MCC柜宽度只有600mm，使用空间大，可容纳更多的功能单元，节约建设用地。
③柜元件可根据用户不同需求，配置各种型号的开关，更好的保证产品高的可靠性。
④装置可预留自动化接口，也可把智能模块安装在开关柜上，实现遥信、遥测、遥控等三遥功能。
⑤抽屉功能单元可分为MCCI、MCCII、MCCIII三种。
MCCI型：抽屉宽600mm，高度分180mm，360mm，540mm三种，每柜可安装高度为1800mm，按所需抽屉大小进行组合，最多可装10个单元，适用于较大电流的电动机控制中心和馈电回路。
MCCII型：抽屉宽600/2mm，高度分200mm，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装18个单元，适用于100A以下的单元。
MCCIII型：抽屉宽600/2mm，高度分180mm，360mm，540mm三种，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装20个回路，适用于100A以下的单元。
⑥操作机构：每个抽屉上均装有一专门设计的操作机构，用于分断和闭合开关，并具备机械联锁等多种防误操作功能，MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置的定位装置，抽屉为摇进结构，MCCII型、MCCIII型抽屉单元为推拉式，设置有定位装置，并有防误操作功能。
二.各种型号开关柜的区别●GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
●几种型号的异同点：表一●模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。
●母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
●抽屉：GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
●GCS与MNS的区别1，原产地不同：GCS是国自主设计开发的。
MNS是从ABB公司引进的。
GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。
从强度上讲GCS要优于MNS。
但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。
GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。
相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。
因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。
MNS在小电流方面有优势。
而GCS在大电流方面有一些优势。
表二抽屉单元形状示意图抽屉单元形状示意图抽屉单元形状示意图表三三.各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。
