计算机图形学试卷及参考答案
计算机图形学期末考试试题及答案
计算机图形学期末考试试题及答案一、选择题（每题2分，共20分）1. 计算机图形学是研究计算机生成和处理图形信息的学科，以下哪项不是计算机图形学的研究内容？A. 图形表示和存储B. 图形输入和输出C. 图形变换D. 数据库管理答案：D2. 以下哪种图形设备不是常见的图形输入设备？A. 鼠标B. 扫描仪C. 数字化仪D. 打印机答案：D3. 在计算机图形学中，以下哪种算法用于消除隐藏面？A. 罗伯特算法B. 画家算法C. 深度排序算法D. 光照模型答案：C4. 在计算机图形学中，以下哪个概念表示颜色空间的一个点？A. RGBB. HSLC. HSVD. 所有以上选项答案：D5. 在三维图形变换中，以下哪种变换不能保持图形的形状和大小不变？A. 平移B. 旋转C. 缩放D. 错切答案：D6. 在计算机图形学中，以下哪种方法用于实现抗锯齿效果？A. 插值B. 卷积C. 重采样D. 双线性插值答案：C7. 在计算机图形学中，以下哪种技术用于模拟光线传播和反射？A. 光照模型B. 光线追踪C. 阴影算法D. 纹理映射答案：B8. 在计算机图形学中，以下哪种图形表示方法基于图像？A. 向量图形B. 位图图形C. 分形图形D. 隐函数图形答案：B9. 在计算机图形学中，以下哪种技术用于生成动态图形？A. 动态扫描B. 动态纹理映射C. 动态建模D. 动态渲染答案：D10. 在计算机图形学中，以下哪种技术用于实现虚拟现实？A. 三维建模B. 虚拟现实引擎C. 头戴式显示器D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. 计算机图形学的基本研究内容包括：图形表示和存储、图形输入和输出、图形变换、图形显示和图形交互。
2. 常见的图形输入设备有：鼠标、扫描仪、数字化仪、触摸屏等。
3. 常见的图形输出设备有：显示器、打印机、绘图仪等。
4. 在计算机图形学中，RGB表示红绿蓝三原色，用于描述颜色的空间。
5. 在三维图形变换中，常见的变换包括：平移、旋转、缩放、错切等。
(完整word版)《计算机图形学》练习测试题及参考答案
《计算机图形学》测试题一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．ER模型20．图形消隐21．本影22．半影23．用户坐标系24．规范化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、CRT（Cathode Ray Tube)30、隔行(interlaced)扫描31、输入模式32、取样方式（sample mode）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（Viewport)40、投影变换41、平面几何投影42。
参数图43。
像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52。
交互技术53. 交互式图形系统的基本交互任务54. 定位任务55。
选择任务56。
拾取任务57 。
选择技术58. 菜单技术59。
文字输入任务60. 数值输入任务61．动画62．帧63．场64。
消隐65。
物体空间的消隐算法66。
漫反射光67。
环境光68. 镜面反射光二、选择题（每题2分）1、计算机图形学与计算几何之间的关系是（）。
A)学术上的同义词B)计算机图形学以计算几何为理论基础C)计算几何是计算机图形学的前身D）．两门毫不相干的学科2、计算机图形学与计算机图象学的关系是( ).A）计算机图形学是基础，计算机图象学是其发展B）不同的学科,研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科,两者毫不相干3、触摸屏是（）设备。
A）输入B)输出C）输入输出D）既不是输入也不是输出4．计算机绘图设备一般使用什么颜色模型？（)A）RGB；B）CMY；C）HSV ；D）HLS5。
《计算机图形学》试题-B卷及参考答案
所以：P(t)= (P0+4P1+P2)/6+(-P0+P2)t/2+(P0-2P1+P2)t2/2+ (-P0+3P1-3P2+P3)t3/6 写成分量式为： X(t)= (X0+4X1+X2)/6+(-X0+X2)t/2+(X0-2X1+X2)t2/2+ (-X0+3X1-3X2+X3)t3/6 Y(t)= (Y0+4Y1+Y2)/6+(-Y0+Y2)t/2+(Y0-2Y1+Y2)t2/2+ (-Y0+3Y1-3Y2+Y3)t3/6 将 P0(1,1)、P1(2,3)、P2(4,3)、P3(3,1)代入上述参数曲线得： X(t)=13/6+t/2+t2/2+2t3/3 Y(t)=-t2+t+8/3 将 t 等于 0、1/3、1/2、1 代入上述方程得： P(0)=(13/6,8/3) P(1/3)=(391/162,10/9) P(1/2)=(21/8,35/12) P(1)=(23/6,8/3)
t∈[0,1]，k = 0, 1, 2, …, n 解题思路： 根据 B 样条曲线的定义式，三次 B 样条曲线为： P( t )=F0,3(t)•B0+F1,3(t)•B1+F2,3(t)•B2+F3,3(t)•B3 1 F0,3 (t ) (t 3 3t 2 3t 1) 因为： 6 1 3 F1,3 (t ) (3t 6t 2 4) 6 1 F2,3 (t ) (3t 3 3t 2 3t 1) 6 1 F3,3 (t ) t 3 6 t∈[0,1]

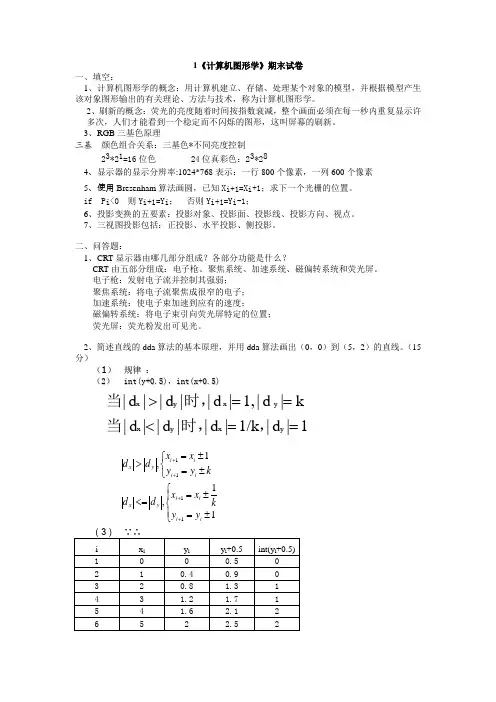

《计算机图形学》期末试卷及部分答案
1《计算机图形学》期末试卷一、填空：1、计算机图形学的概念：用计算机建立、存储、处理某个对象的模型，并根据模型产生该对象图形输出的有关理论、方法与技术，称为计算机图形学。
2、刷新的概念：荧光的亮度随着时间按指数衰减，整个画面必须在每一秒内重复显示许多次，人们才能看到一个稳定而不闪烁的图形，这叫屏幕的刷新。
3、RGB三基色原理三基颜色组合关系：三基色*不同亮度控制23*21=16位色 24位真彩色：23*284、显示器的显示分辨率:1024*768表示：一行800个像素，一列600个像素5、使用Bresenham算法画圆，已知X i+1=X i+1；求下一个光栅的位置。
if P i<0 则Y i+1=Y i；否则Y i+1=Y i-1；6、投影变换的五要素：投影对象、投影面、投影线、投影方向、视点。
7、三视图投影包括：正投影、水平投影、侧投影。
二、问答题：1、CRT显示器由哪几部分组成？各部分功能是什么？CRT由五部分组成：电子枪、聚焦系统、加速系统、磁偏转系统和荧光屏。
电子枪：发射电子流并控制其强弱；聚焦系统：将电子流聚焦成很窄的电子；加速系统：使电子束加速到应有的速度；磁偏转系统：将电子束引向荧光屏特定的位置；荧光屏：荧光粉发出可见光。
2、简述直线的dda算法的基本原理，并用dda算法画出（0，0）到（5，2）的直线。
（15分）（1）规律：（2）i n t(y+0.5)，i n t(x+0.5)1|d|1/k|d||d||d|k|d|1,|d||d||d|yxyxyxyx==<==>，时，当时，当⎪⎩⎪⎨⎧±=±=<=⎩⎨⎧±=±=>++++11,1,1111iiiiyxiiiiyxyykxxddkyyxxdd图（略）3、简述内定义区域种子填充算法的步骤,（5分）确定种子、种子压栈、弹出种子并着新色、以该种子进行相邻像素四连通或八连通搜索。
计算机图形学考试试题及答案
计算机图形学考试试题及答案一、选择题1. 下列关于计算机图形学的描述中，错误的是：A. 计算机图形学是研究如何有效地生成、处理和显示图像的学科。
B. 计算机图形学可以应用于游戏开发、虚拟现实、动画制作等领域。
C. 计算机图形学的基础是绘画和几何学。
D. 计算机图形学不涉及数字图像处理和计算机视觉。
2. 下列哪个算法用于绘制三维图形中的曲线和曲面？A. Bresenham算法B. Bezier曲线算法C. DDA直线绘制算法D. Cohen-Sutherland算法3. 下列哪个变换矩阵用于实现平移操作？A. 缩放矩阵B. 旋转矩阵C. 平移矩阵D. 投影矩阵4. 在光栅化过程中，下列哪个步骤不是必需的？A. 三角形剖分B. 顶点着色C. 法向量计算D. 光照模型计算5. 下列哪个算法用于实现隐藏面消除？A. DDA算法B. Bresenham算法C. Z-buffer算法D. Bezier曲线算法二、填空题1. 在计算机图形学中，RGB表示红、绿、蓝三原色，而CMYK表示青、洋红、黄、黑四原色。
其中，RGB颜色模型中的最大亮度为______，而CMYK颜色模型中的最大亮度为______。
2. 给定一个二维平面上的点P，坐标为(x,y)，经过平移变换后得到新的点P'，平移矩阵表示为T，若T=[1 0 a; 0 1 b; 0 0 1]，则点P'的坐标为(x', y') = (______, ______)。
3. 在计算机图形学中，三维物体的旋转变换通常使用欧拉角或四元数表示。
若分别使用ZYZ和XYZ欧拉角顺序进行旋转，最终得到的物体姿态可能会有差异，这被称为______问题。
三、简答题1. 简要描述计算机图形学的基本原理和应用领域。
2. 什么是光线追踪技术？它在哪些领域得到了广泛应用？3. 简要解释什么是纹理映射（Texture Mapping），并举例说明其在计算机图形学中的应用。

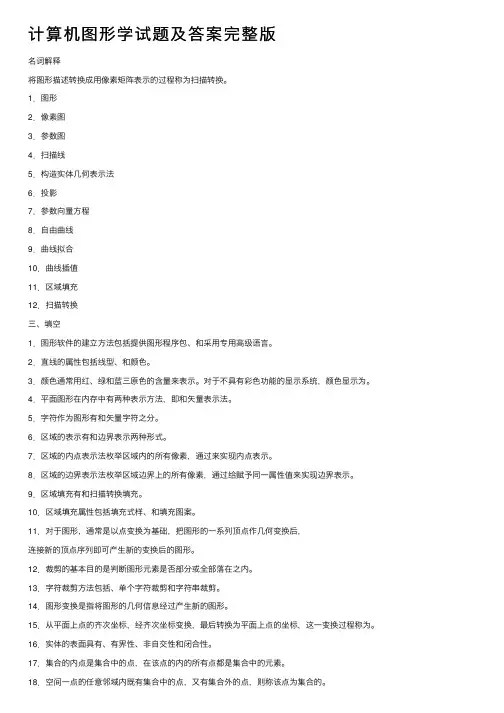

计算机图形学试题及答案完整版
计算机图形学试题及答案完整版名词解释将图形描述转换成⽤像素矩阵表⽰的过程称为扫描转换。
1．图形2．像素图3．参数图4．扫描线5．构造实体⼏何表⽰法6．投影7．参数向量⽅程8．⾃由曲线9．曲线拟合10．曲线插值11．区域填充12．扫描转换三、填空1．图形软件的建⽴⽅法包括提供图形程序包、和采⽤专⽤⾼级语⾔。
2．直线的属性包括线型、和颜⾊。
3．颜⾊通常⽤红、绿和蓝三原⾊的含量来表⽰。
对于不具有彩⾊功能的显⽰系统，颜⾊显⽰为。
4．平⾯图形在内存中有两种表⽰⽅法，即和⽮量表⽰法。
5．字符作为图形有和⽮量字符之分。
6．区域的表⽰有和边界表⽰两种形式。
7．区域的内点表⽰法枚举区域内的所有像素，通过来实现内点表⽰。
8．区域的边界表⽰法枚举区域边界上的所有像素，通过给赋予同⼀属性值来实现边界表⽰。
9．区域填充有和扫描转换填充。
10．区域填充属性包括填充式样、和填充图案。
11．对于图形，通常是以点变换为基础，把图形的⼀系列顶点作⼏何变换后，连接新的顶点序列即可产⽣新的变换后的图形。
12．裁剪的基本⽬的是判断图形元素是否部分或全部落在之内。
13．字符裁剪⽅法包括、单个字符裁剪和字符串裁剪。
14．图形变换是指将图形的⼏何信息经过产⽣新的图形。
15．从平⾯上点的齐次坐标，经齐次坐标变换，最后转换为平⾯上点的坐标，这⼀变换过程称为。
16．实体的表⾯具有、有界性、⾮⾃交性和闭合性。
17．集合的内点是集合中的点，在该点的内的所有点都是集合中的元素。
18．空间⼀点的任意邻域内既有集合中的点，⼜有集合外的点，则称该点为集合的。
19．内点组成的集合称为集合的。
20．边界点组成的集合称为集合的。
21．任意⼀个实体可以表⽰为的并集。
22．集合与它的边界的并集称集合的。
23．取集合的内部，再取内部的闭包，所得的集合称为原集合的。
24．如果曲⾯上任意⼀点都存在⼀个充分⼩的邻域，该邻域与平⾯上的（开）圆盘同构，即邻域与圆盘之间存在连续的1-1映射，则称该曲⾯为。
《计算机图形学》试卷及答案
一、填空题（每空0.5分，共 1 0 分）1、计算机图形学中的图形是指由点、线、面、体等 和明暗、灰度（亮度）、色彩等 构成的，从现实世界中抽象出来的带有灰度、色彩及形状的图或形。
2、一个计算机图形系统至少应具有 、 、输入、输出、 等基本功能。
3、常用的字符描述方法有：点阵式、 和 。
4、字符串剪裁的策略包括 、 和笔划/像素精确度 。
5、所谓齐次坐标就是用 维向量表示一个n 维向量。
6、投影变换的要素有：投影对象、 、 、投影线和投影。
7、输入设备在逻辑上分成定位设备、描画设备、定值设备、 、拾取设备和 。
8、人机交互是指用户与计算机系统之间的通信，它是人与计算机之间各种符号和动作的 。
9、按照光的方向不同，光源分类为： ， ， 。
10、从视觉的角度看，颜色包含3个要素：即 、 和亮度。
二、单项选择题（每题 2分，共 30分。
请将正确答案的序号填在题后的括号内）1、在CRT 显示器系统中，（ ）是控制电子束在屏幕上的运动轨迹。
A. 阴极B. 加速系统C. 聚焦系统D. 偏转系统 2、分辨率为1024×1024的显示器需要多少字节位平面数为16的帧缓存？（ ）A. 512KBB. 1MBC. 2MBD. 3MB3、计算机图形显示器一般使用什么颜色模型？（ ）A. RGBB. CMYC. HSVD. HLS4、下面哪个不属于图形输入设备？（ ）A. 键盘B. 绘图仪C. 光笔D. 数据手套 5、多边形填充算法中，错误的描述是（ ）。
A. 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大B. 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补C. 边填充算法较适合于帧缓冲存储器的图形系统D. 边标志算法也不能解决象素被重复访问的缺点6、 在扫描线填色算法中，扫描线与顶点相交时，对于交点的取舍问题，下述说法正确的是（ ）。
A. 当共享顶点的两条边分别落在扫描线的两边时，交点只算2个B. 当共享交点的两条边在扫描线的同一边时，若该点是局部最高点取1个C. 当共享交点的两条边在扫描线的同一边时，若该点是局部最低点取2个D. 当共享顶点的两条边分别落在扫描线的两边时，交点只算0个7、在多边形的逐边裁剪法中，对于某条多边形的边(当前处理的顶点为P ，先前已处理的多边形顶点为S)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况，分别需输出一些顶点。
《计算机图形学》练习试题及参考答案
《计算机图形学》练习试题及参考答案一、选择题1.计算机图形学的研究对象是图形的表示、存储、( )和转换。
A.生成B.显示C.打印D.传输参考答案：B2.在计算机中,图形信息通常以( )形式存储A.数组B.字符串C.树状D.图形块参考答案：A3.下列哪个不属于计算机图形学的应用领域?A.计算机辅助设计B.虚拟现实C.办公自动化D.计算机艺术参考答案：C4.在计算机图形学中,( )是指将一个图形按照一定的比例和方向变换到新的位置。
A.缩放B.平移C.旋转D.镜像参考答案：B5.以下哪个不属于基本的图形变换?A.缩放B.旋转C.剪切D.反射参考答案：C6.在计算机图形学中,( )是指在图形上按照一定的方式进行填充。
A.着色B.填充C.描绘D.渲染参考答案：B7.在计算机图形学中,( )是指将一个图形分解成多个小三角形的过程。
A.细分B.纹理映射C.光照D.阴影参考答案：A8.以下哪个不属于计算机图形学的主要任务?A.图形设计B.图形输入C.图形输出D.图形处理参考答案：A9.在计算机图形学中,( )是指将图形按照一定的方式进行着色。
A.着色器B.渲染器C.显示器D.输入器参考答案：A10.在计算机图形学中,( )是指在图形上施加光照和材质,以产生真实感的效果。
A.渲染B.着色C.细化D.纹理映射参考答案：A二、填空题1.计算机图形学是研究图形的表示、存储、______、______和转换的学科。
参考答案：生成、显示2.在计算机中,图形信息通常以______形式存储。
参考答案：数组3.______是指将一个图形按照一定的比例和方向变换到新的位置。
参考答案：平移4.在计算机图形学中,______是指在图形上按照一定的方式进行填充。
参考答案：填充5.在计算机图形学中,______是指将一个图形分解成多个小三角形的过程。
参考答案：细分6.______是指将图形按照一定的方式进行着色。
参考答案：着色器7.______是指在图形上施加光照和材质,以产生真实感的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年级班姓名学号成绩
一、填空题（每空1分，共30分）
1、计算机图形学是用计算机建立、存储、处理某个对象的模型，并根据模型
2、计算机图形系统功能主要有计算功能、存储功能、输入功能、输出功能、
交互功能。
3、区域的表示有内点表示和边界表示两种形式。
4、字符裁剪的策略有串精度裁剪、字符精度裁剪、基于构成字符最小元素的
裁剪。
5、图形软件系统提供给用户的三种基本输入方式包括请求方式、采样方式、事件方式。
6、常见的图形绘制设备有喷墨打印机、笔式绘图机、激光打印机。
7、字符生成常用的描述方法有点阵式和轮廓式。
8、在交互式图形输入过程中，常用的控制方式有请求、样本、事件和混合四种形式。
9、用于八连通区域的填充算法可以用于四连通区域的填充，但用于四连通区域的填充算法并不适用于八连通区域的填充。
10、能够在人们视觉系统中形成视觉印象的对象称为图形。
二、不定项选择题（每题2分，共20分）
1、计算机图形显示器一般使用（A）颜色模型。
(A)RGB （B) CMY
(C)HSV （D) HLS
2、计算机图形系统功能不包括（D）。
(A)计算功能（B) 存储功能
(C)交互功能（D)修饰功能
3、多边形填充算法中，正确的描述是（ABC）
(A)扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序
的耗费较大
(B)边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象
素取补
(C)边填充算法较适合于帧缓冲存储器的图形系统
(D)边标志算法也不能解决象素被重复访问的缺点
4、在交互式图形输入过程中，常用的控制方式不包括（C）。
(A)样本（B)事件(C)交互（D)混合
5、下列有关平面几何投影的叙述，错误的是（D ）
（A）透视投影又可分为一点透视、二点透视、三点透视
（B）斜投影又可分为斜等测、斜二测
（C）正视图又可分为主视图、侧视图、俯视图
（D）正轴测又可分为正一测、正二测、正三测
6、视频信息的最小单位是（A ）
（A）帧（B）块（C）像素（D）字
7、在透视投影中，主灭点的最多个数是（C）
（A）1 （B）2 （C）3 （D）4
8、扫描线多边形填充算法中，对于扫描线同各边的交点的处理具有特殊性。
穿过某两条边的共享顶点的扫描线与这两条边的交点数只能计为（B ）交点：
（A）0 个（B）1个
（C）2个（D）3个
9、用于减少和消除用离散量表示连续量引起的失真效果的技术称为（B）（A）走样（B）反走样（C）填充（D）以上都不是
10、分辨率为1024×1024的显示器需要（C）字节位平面数为16的帧缓存？（A）512KB （B）1MB （C）2MB （D）3MB
三、名词解释（每题3分，共15分）
1、计算机图形系统：用来生成、处理和显示图形的一整套硬件和软件。
2、刷新：荧光的亮度随着时间按指数衰减，整个画面必须在每一秒内重复 显示许多次，人们才能看到一个稳定而不闪烁的图形，这叫屏幕的刷新。
3、投影变换：把三维物体变为二维图形表示的变换称为投影变换。
4、走样：用离散的像素表示连续的直线或多边形的边界必然会引起图形的失真，即光滑的线段变成了阶梯的形状，称为走样。
5、人机交互：用户与计算机系统之间的通信。
四、计算题（每题5分，共15分） 1、计算点A(2,-5,8)与点B(3,-3,6)之间的距离AB 。
AB =3
2、计算矢量U （1,2,2）的模U 。
U =3
3、已知三角形各顶点坐标为(10,10),(10,30)和(30,20),作下列变换，写出变换 的矩阵。
先绕原点逆时针旋转90度,再沿X 正向平移10，沿Y 负向平移20。
平移变换矩阵为：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-12010010001，旋转变换矩阵为：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-100
001010 总的变换矩阵为：T ＝⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-100001010×⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-12010010
001＝⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--120
10001
010
五、简答题（每题5分，共20分） 1、简述等离子显示器的优缺点。
优点：重量较轻、完全无X 射线辐射；屏幕亮度非常均匀，不存在明显的亮区和暗区；对比度高，可达到500:1，完全能满足眼睛的需求；各个发光单元的结构完全相同，不会出现CRT 显示器那样存在某些区域聚焦不良或因使用时间过长出现散焦的毛病；屏幕更平展，图像无扭曲变形的情况；具有良好的防电磁干扰功能；散热性能好，无噪音困扰；具有超宽视角，可达到60
英寸，用于家庭影院和高清晰度电视。
缺点：价格较高，由于显示屏上的玻璃较薄使屏幕较脆弱。
2、简述区域的两种表示方法。
在光栅图形中，区域可采用内点表示和边界表示两种表示形式。
把位于给定区域内的所有像素一一列举出来的方法称为内点表示法。
它将区域内的所有像素填充成同一种颜色（常称为原色），而区域边界上的像素则不能填这种颜色。
把位于给定区域边界上的像素一一列举出来的方法称为边界表示法。
它将区域边界上的像素都着上同一种颜色（常称为边界色），而区域内的像素则不能着这种颜色。
3、简述四连通区域和八连通区域的概念以及两者之间的关系。
四连通的区域是指从该区域内一点出发，通过上、下、左、右四种运动的组合，在不越出区域的前提下，可到达区域内的任一点。
八连通的区域
是指从该区域内一点出发，通过沿水平方向、垂直方向和对角线方向的八
种运动的组合，在不越出区域的前提下，可到达区域内的任一点。
四连通区域的边界为八连通区域，而八连通区域的边界为四连通区域。
4、多边形的顶点和点阵表示各有什么优缺点？
顶点表示优点：几何意义强、占内存少、几何变换方便。
缺点：不能直观说明像素在多边形内，故不能直接用于面着色。
点阵表示优点：便于用帧缓存表示图形，可直接用于面着色。
缺点：没有多边形的几何信息。
