移动通信系统频点划分和频率规划
移动通信频点
移动通信频点移动通信频点一、概述移动通信频点是指在移动通信系统中，用于无线信号传输的特定频段。
移动通信频点的合理规划和管理对于保障通信质量、提高通信容量具有重要意义。
本文档将介绍移动通信频点的相关内容，包括频段规划、频率分配、频点分配等。
二、频段规划⑴国际频段规划在国际上，移动通信频段的规划由国际电信联盟（ITU）负责。
ITU将不同的频段划分为各种用途，例如2G、3G、4G等不同的移动通信标准。
具体的频段规划可以参考ITU的相关文件。
⑵国内频段规划根据国内的通信需求和资源状况，我国制定了移动通信频段规划。
当前国内主要使用的频段包括800MHz、900MHz、1800MHz、2100MHz、2300MHz、2600MHz等。
不同频段具有不同的特点和适用范围。
三、频率分配⑴频率规划根据频段规划，移动通信系统需要进行频率规划，确定每个频段的使用范围和频率划分。
频率规划的目标是使各个通信系统之间的频率互不干扰，并充分利用有限的频谱资源。
⑵频率分配方法频率分配是指将特定的频率分配给移动通信系统的各个运营商。
在频率分配时，需要考虑各个运营商的需求、频谱资源的可利用性以及避免频率干扰等因素。
频率分配一般由国家通信管理部门负责。
四、频点分配⑴频点规划频点规划是指将特定的频率划分为一组连续的子频率，称为频点。
在移动通信系统中，频点用于划分不同的信道，用于分配给不同的用户或服务。
频点规划需要考虑频率的连续性、资源利用率等因素。
⑵频点分配方法频点分配是指将不同的频点分配给移动通信系统中的不同用户或服务。
频点分配需要根据通信需求和系统规模进行合理的分配，以保证通信质量和容量。
频点分配一般由移动通信运营商负责。
五、附件本文档涉及的附件包括：相关频段规划文件、频率分配文件、频点分配文件等。
六、法律名词及注释⒈频段规划：根据国际标准和国家需求，将频谱资源划分为不同的频段，用于移动通信等不同用途。
⒉频率分配：将特定的频率划分给不同的通信系统，以保证各个系统之间互不干扰。
移动通信频段划分以及介绍
移动通信频段划分以及介绍移动通信的快速发展离不开频段的合理划分，频段的选用会直接影响到通信系统的性能和覆盖范围。
本文将介绍移动通信频段划分的原则和常见的频段，并分析其特点和应用场景。
一、频段划分的原则移动通信频段划分的原则主要包括国际协调、频谱利用效率和技术兼容性。
国际协调是指各国在频段选用上达成共识，以实现国际间的通信互通。
频谱利用效率则是指在有限的频谱资源下，最大程度地提高通信系统的容量和传输速率。
技术兼容性则确保频段划分与通信技术的发展保持一致，以便未来的技术升级和网络扩展。
二、2G频段划分及介绍2G移动通信频段主要包括GSM、CDMA2000和TDMA三种系统。
其中GSM采用的频段分为EGSM900、DCS1800和PCS1900。
EGSM900适用于城市和农村地区，具有较广的覆盖范围；DCS1800适用于城市和城市之间的通信，具有较高的传输速率；PCS1900适用于城市集中区域和人口密集地区，容量较大。
CDMA2000系统则主要采用800MHz和1900MHz频段，分别适用于城市和郊区，具有较好的扩展性和覆盖能力。
TDMA系统则采用了800MHz、900MHz和1800MHz频段，适用于农村和城市边缘地区。
三、3G频段划分及介绍3G移动通信频段主要包括WCDMA、CDMA2000 1x和TD-SCDMA三种系统。
其中WCDMA采用的频段分为2100MHz和850MHz，2100MHz主要适用于城市和城市集中区域，850MHz则适用于农村和城市边缘地区。
CDMA2000 1x采用800MHz和1900MHz频段，800MHz适用于农村和城市边缘地区，1900MHz适用于城市和人口密集地区。
TD-SCDMA则采用了1880-1920MHz和2010-2025MHz频段，适用于城市和城市集中区域。
四、4G频段划分及介绍4G移动通信频段主要包括LTE和WiMAX两种系统。
LTE频段划分较为复杂，包括FDD-LTE和TDD-LTE。
移动通信频段划分
移动通信频段划分第一点：全球移动通信频段的划分及应用全球移动通信频段的划分是根据国际电信联盟（ITU）的规范进行的，主要分为几个大类，其中包括了GSM、UMTS、LTE和5G等不同的移动通信技术所使用的频段。
GSM频段，也就是2G网络使用的频段，主要集中在800MHz到1800MHz之间，这个频段由于技术成熟，信号覆盖能力强，因此在一些偏远地区仍然在使用。
UMTS频段，也就是3G网络使用的频段，主要集中在1900MHz到2100MHz之间，这个频段的信号传输速度比GSM频段要快，但是覆盖能力相对较弱。
LTE频段，也就是4G网络使用的频段，主要集中在700MHz到2700MHz之间，这个频段的信号传输速度更快，覆盖能力也更强，是目前全球范围内最主要的移动通信频段之一。
5G频段，也就是5G网络使用的频段，主要集中在3400MHz到8625MHz之间，这个频段的信号传输速度更快，可以达到GSM的100倍，LTE的10倍以上，是未来移动通信技术的发展方向。
不同的频段有不同的应用场景和优缺点，因此在实际的网络建设过程中，需要根据实际情况进行选择和使用。
第二点：我国移动通信频段的划分及管理我国的移动通信频段划分和管理是根据国家无线电管理机构的规范进行的，主要分为几个大类，其中包括了GSM、UMTS、LTE和5G等不同的移动通信技术所使用的频段。
GSM频段，也就是2G网络使用的频段，主要集中在880MHz到960MHz和1710MHz到1880MHz之间，这个频段由于技术成熟，信号覆盖能力强，因此在一些偏远地区仍然在使用。
UMTS频段，也就是3G网络使用的频段，主要集中在1920MHz到2170MHz之间，这个频段的信号传输速度比GSM频段要快，但是覆盖能力相对较弱。
LTE频段，也就是4G网络使用的频段，主要集中在700MHz、1755MHz到1765MHz和1765MHz到1785MHz、2300MHz到2400MHz之间，这个频段的信号传输速度更快，覆盖能力也更强，是目前我国范围内最主要的移动通信频段之一。
2023修正版移动通信频点
移动通信频点移动通信频点移动通信频点是指移动通信系统中用于无线信号传输的特定频率范围。
不同频段的移动通信频点被用于不同的通信服务和技术，包括2G、3G、4G和5G等。
2G频点2G移动通信频点主要使用了850MHz、900MHz、1800MHz和1900MHz等频段。
其中，GSM900频段使用了880MHz至915MHz作为上行频点，以935MHz至960MHz作为下行频点。
GSM1800频段使用了1710MHz至1785MHz作为上行频点，以1805MHz至1880MHz作为下行频点。
3G频点3G移动通信频点主要使用了2100MHz和850MHz等频段。
WCDMA 技术在2100MHz频段进行了上行和下行通信，上行频点为1920MHz 至1980MHz，下行频点为2110MHz至2170MHz。
CDMA2000技术使用了850MHz频段的上行频点为824MHz至849MHz，下行频点为869MHz 至894MHz。
4G频点4G移动通信频点主要使用了FDD和TDD两种频分双工技术。
在FDD频段中，LTE技术使用了700MHz、900MHz、1800MHz、2100MHz、2600MHz等频段进行通信。
其中，LTE800频段使用了上行频点832MHz至862MHz，下行频点791MHz至821MHz；LTE900频段使用了上行频点880MHz至915MHz，下行频点925MHz至960MHz；LTE1800频段使用了上行频点1710MHz至1785MHz，下行频点1805MHz至1880MHz；LTE2100频段使用了上行频点1920MHz至1980MHz，下行频点2110MHz至2170MHz；LTE2600频段使用了上行频点2500MHz至2570MHz，下行频点2620MHz至2690MHz。
在TDD频段中，LTE技术使用了1900MHz、2300MHz和2600MHz等频段进行通信。
其中，LTE1900频段使用了上行频点1850MHz至1910MHz；LTE2300频段使用了上行频点2300MHz至2400MHz；LTE2600频段使用了上行频点2570MHz至2620MHz。
移动通信频点
移动通信频点移动通信频点是指移动通信系统中用于无线信号传输的特定频率。
在移动通信系统中，频点分配是非常重要的，它决定了信号传输的质量和效率。
本文档将详细介绍移动通信频点的相关内容，包括频段的划分、频点的分配和调整等。
一、频段的划分1.1 2G频段划分1.1.1 GSM900频段1.1.2 DCS1800频段1.1.3 PCS1900频段1.2 3G频段划分1.2.1 UMTS2100频段1.2.2 TD-SCDMA频段1.3 4G频段划分1.3.1 LTE频段1.3.2 LTE-A频段二、频点的分配2.1.1 下行频点分配2.1.2 上行频点分配2.2 频点间隔2.2.1 2G频点间隔2.2.2 3G频点间隔2.2.3 4G频点间隔2.3 频点分配原则2.3.1 邻区频点分配原则2.3.2 室内室外频点分配原则三、频点的调整3.1 频点覆盖优化3.1.1 频点功率调整3.1.2 频点切换优化3.2 频点冲突解决3.2.1 邻区频点冲突解决3.2.2 重叠小区频点冲突解决3.3.1 频点重利用3.3.2 频点扩容以上是移动通信频点的基本内容介绍，文档结尾附上以下内容：1.本文档涉及附件：无附件。
2.本文所涉及的法律名词及注释：- 频点：移动通信系统中用于无线信号传输的特定频率。
- 频段：一定范围内的频率段。
- 下行频点：移动通信中从基站到终端的信号传输频点。
- 上行频点：移动通信中从终端到基站的信号传输频点。
- 邻区频点：相邻基站之间分配的频点。
- 室内室外频点：根据室内外信号覆盖需求划分的频点。
- 频点功率调整：根据信号覆盖情况对频点信号功率进行调整。
- 频点切换优化：优化邻区频点之间的切换过程，提高通信质量。
- 频点重利用：在频点使用率较高的区域对频点进行重新分配和利用。
移动通信频点

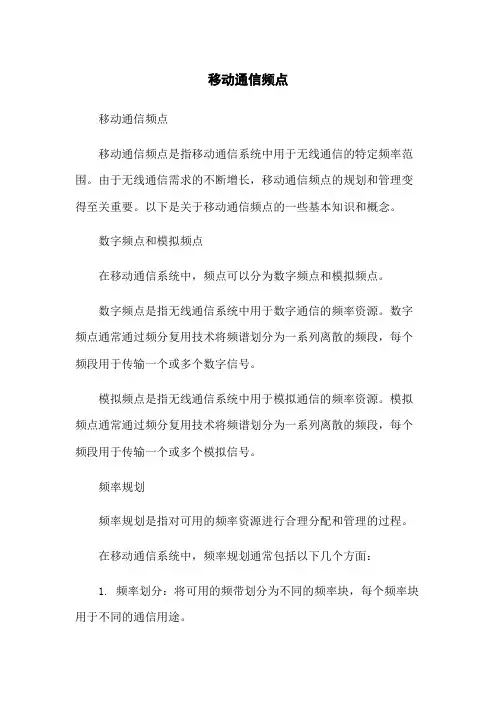

移动通信频点移动通信频点移动通信频点是指移动通信系统中用于无线通信的特定频率范围。
由于无线通信需求的不断增长，移动通信频点的规划和管理变得至关重要。
以下是关于移动通信频点的一些基本知识和概念。
数字频点和模拟频点在移动通信系统中，频点可以分为数字频点和模拟频点。
数字频点是指无线通信系统中用于数字通信的频率资源。
数字频点通常通过频分复用技术将频谱划分为一系列离散的频段，每个频段用于传输一个或多个数字信号。
模拟频点是指无线通信系统中用于模拟通信的频率资源。
模拟频点通常通过频分复用技术将频谱划分为一系列离散的频段，每个频段用于传输一个或多个模拟信号。
频率规划频率规划是指对可用的频率资源进行合理分配和管理的过程。
在移动通信系统中，频率规划通常包括以下几个方面：1. 频率划分：将可用的频带划分为不同的频率块，每个频率块用于不同的通信用途。
2. 频率分配：将不同的频率块分配给不同的移动通信运营商或服务提供商，以确保相互之间的通信不会发生干扰。
3. 频率使用：在分配给各个运营商或服务提供商的频率块中，进行具体的频率使用，包括设置基站的工作频率和移动终端的接收频率等。
频率规划的目标是最大程度地提高频谱利用效率，确保可靠的无线通信服务，并避免不同无线通信系统之间的互相干扰。
频段和频点在移动通信频点的概念中，还需要了解频段和频点的区别。
频段是指频谱中的一段连续的频率范围。
例如，800MHz至900MHz是一个频段。
频点是指频谱中的一个具体频率值。
一个频段可以划分为多个频点，每个频点代表一个可用的频率。
在频率规划过程中，移动通信系统的频段一般由国家或相关机构进行划分和分配，而具体的频点则由每个运营商或服务提供商根据自身的需求进行选择和使用。
频点分配问题在移动通信频点的规划和管理中，频点分配是一个重要的问题。
频点分配的原则是确保各个运营商或服务提供商之间的频率使用互不干扰。
为了实现这一目标，通常采用以下几种方法：1. 频段分配：将可用的频段划分为一系列的频道，每个频道用于一个运营商或服务提供商的使用。
移动通信系统频点划分和频率规划
移动通信系统频点划分一、GSM900上下行差45MHz说明：GSM频率在890M~915M上行,935M~960M下行,频点为0~124,其中95为临界频点;分配给移动公司的890M~909M,分配给联通公司的为909M～915M;其中对应移动的频点为0～94,联通的频点为96～124;E-GSM说明：GSM频率在880M~890M上行,925M~935M下行,频点为975~1024,其中1024为临界频点;分配给移动公司的885M~890M,未分配给联通公司;其中对应移动的频点为1000～1023;二、GSM1800上下行差95MHz说明：GSM频率在1710M~1785M上行,1805M~1880M下行,频点为512~886;分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点其中1730-1735MHz/1825-1830MHz是07年信息产业部新批,而上海、广东、北京特殊分配了1720M~1725M据集团公司技术部2006年2月通信资源管理信息;广西移动全网可使用的频点范围为512～562、586～636共100个频点,分配给联通公司的为1745M~1755M;其中一些地市1735M-1745M已经被联通占用1、频道间隔相邻两频点间隔为为200kHz,每个频点采用时分多址TDMA方式,分为8个时隙,既8个信道全速率,如GSM采用半速率话音编码后,每个频点可容纳16个半速率信道,可使系统容量扩大一倍,但其代价必然是导致语音质量的降低;2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1n=+n-1×移动台发,基站收fhn=f1n+45MHz基站发,移动台收；n∈1,124GSMl800MHz频段为：f1n=+n-512×移动台发,基站收fhn=f1n+95MHz基站发,移动台收；n∈512,885其中：f1n为上行信道频率、fhn为下行信道频率,n为绝对频点号ARFCN;3、在我国GSM900使用的频段为：890～915MHz 上行频率935～960MHz 下行频率频道号为76～124,共10M带宽;中国移动公司：890～909MHz上行,935～954MHz下行,共19M带宽,95个频道,频道号为1～95; 目前通过中国移动TACS网的压频,为GSM网留出了更大的空间,因而GSM实际可用频点号要远大于该范围;中国联通公司：909～915MHz上行,954～960MHz下行,共6M带宽,29个频道,频道号为96～124;4、干扰保护比载波干扰比C/I是指接收到的希望信号电平与非希望信号电平的比值,此比值与MS的瞬时位置有关;这是由于地形的不规则、散射体的类型及数量不同,以及其他一些因素如天线的类型、方向性及高度,站址的标高及位置,当地的干扰源数目等造成的;同频干扰保护比：C/I≥9dB;所谓C/I,是指当不同小区使用相同频率时,另一小区对服务小区产生的干扰,它们的比值即C/I,GSM规范中一般要求C/I>9dB；工程中一般加3dB余量,即要求C/I>12dB;邻频干扰保护比：C/I≥-9dB;所谓C/A,是指在频率复用模式下,邻近频道会对服务小区使用的频道进行干扰,这两个信号间的比值即C/A;GSM规范中一般要求C/A>-9dB,工程中一般加3dB 余量,即要求C／A>-6dB;载波偏离400kHz的干扰保护比：C/I≥-41dB;三、其他相关频段TD-SCDM 1880-1900MHz 2010-2025MHzWCDMA 1940-1955MHz上行 2130-2145MHz下行CDMA2000 825-835MHz 870-880MHz 现用1920-1935MHz上行2110-2125MHz下行备用CDMA 825~835MHZ, 870~880MHZ上/下行,CH.ETS 450～455MHZ 460～465MHZ上/下行小灵通 1900-1920MHz小灵通退网之后给TD使用WLAN 2400~2485MHz四、WCDMA相关内容：1、扰码规划3GPP规范定义的扰码被分为512个扰码组,每个组包括1个主扰码和相应的15个辅扰码;每个小区分配1个主扰码,并且只能分配1个主扰码;为了提高小区内用户终端的接入速度,512个主扰码进一步被分为64个主扰码组,每个组内包括8个主扰码色码;为避免省际边界和室内外覆盖扰码规划冲突导致干扰,应为省际边界基站和室内覆盖站点预留一定的扰码资源,分配如下： 1) 分配6组共48个扰码用于边界扰码规划,分为A 、B 两组,每组24个扰码;2) 分配4组共32个扰码用于室内覆盖系统,为边界分配的6组在市区可用于室内覆盖系统;室内覆盖系统共可使用10组扰码; 3) 其余1-54组共432个扰码用于室外基站;2、频率规划根据工信部规定,中国联通可用的频段是1940MHz ～1955MHz 上行、2130MHz ～2145MHz 下行,上下行各15MHz;相邻频率间隔采用5MHz 时,可用频率是3个;载波频率是由UTRA 绝对无线频率信道号UARFCN 指定的;在IMT2000频带内的UARFCN 的值是通过下述公式定义的：UTRA 绝对无线频率信道号上行链路U N = 5 uplink f ； N 为9613 到 9888uplink f MHz, 其中uplink f 是上行频率,单位MHz下行链路D N = 5 downlink f ; N 为10563 到 10838.downlink f MHz, 其中downlink f 是下行频率,单位MHz根据可用频段和绝对无线频率信道号计算公式,中国联通可用的频率号见下表： 序号1 2 3 上行链路 9713 9738 9763 下行链路106631068810713频率规划应遵循如下原则：1为了尽可能降低PHS 对WCDMA 的干扰,从高端向下顺序使用频率,即单载波基站采用9763号频率,二载波基站采用9763号、9738号频率；2原则上室内外采用同频设置,个别区域如超高楼层如同频设置确实通过优化无法解决干扰问题,可慎重选择异频设置;一般建议10层以上高楼采用异频设置;3、频点使用简述：做规划优化、电磁背景干扰测试的相关工程师,可能会用到相关的信道号和对应的频率等信息;关于这些信道号与频率的信息提供一个快速记忆思路:联通WCDMA 频率范围：上行1940MHz ～1955MHz ,下行2130MHz ～2145MHz;带宽15MHz,上下行间隔为190MHz;WCDMA 的信道号即所谓的绝对无线频率信道号间隔为200KHZ,即;则25个信道的带宽为25=5M,也就是说5M 带宽包括25个信道;同理,190MHz 带宽所包含的信道为 190/=950个,即上下行间隔190M 等同于950个信道加起来的带宽; 5MHz=25个信道 190MHz=950个信道快速记忆和推算联通WCDMA的载波信道号和相应频率：1、总带宽 15MHz, 而WCDMA每个载波要求的带宽是5MHz,故可用载波为3个;可称为载波1,载波2,载波3;2、载波1的绝对无线频率信道号：上行为9713,对应频率为 MHZ; 5=9713下行为10663,对应频率为 MHZ; 5=10663可以根据上行计算下行：信道号 10663=9713+950 , 频率 =+190 MHz;3、快速推算载波2的信道号与频率：发射机CDMA信道号CDMA频率指配MHz1 N 799 N +移动台991 N 1023 N-1023 +1 N 799 N +基站991 N 1023 N-1023 +下行信道号为 10663+25=10688,频率为 +5MHz=;也可以根据上行推算下行：下行信道号为 9738+950=10663,频率为+190MHz=;4、载波3同理类推;五、CDMA相关内容：CDMA制式一开始的标准是IS95,往后演进有IS95A--IS95B---IS2000,到了IS2000实际上就到了CDMA2000 1X;CDMA2000 1X较IS95有很大改进,比如在前向引入了快速功控、在反向增加了导频信道等;800M是指CDMA使用的频段是800M的频段：反向825-835M,前向870-880M;CDMA 800MHZ 应该指的是IS95;CDMA2000 1X往后演进,划分出高速的数据网络EVDO,它有2个版本R0和RA,RA较R0有更高的前反向速率：前向3.1M,反向1.8M,这次电信重组后,中国电信将建设1X 和EVDO RA的网络,演进到3G 中的CDMA2000标准,目前搭载在CDMA800MHz系统上,我国为中国电信cdma2000分配的频率是1920～1935MHz上行/2110～2125MHz下行,共15MHz×2;在CDMA系统中,已知系统使用的频点后,根据频点计算公式得到对应的具体频率,该频率就是系统使用的频带的中心频率,然后在该中心频率上下加减,就是该频点对应使用的频带;800M频段的划分如下图所示：电信的补充频段CDMA商用系统常用频段为：上行频段范围1920~1935M；下行频段范围 2110~2125M;频点换算成频率的公式为：基站收上行： +MHz基站发下行： +MHz六、TD-SCDMA频点规划将我国第三代公众移动通信系统主要工作频段规划为时分双工TDD方式：即1880～1920MHz、2010～2025MHz；补充工作频率为时分双工TDD方式：2300～2400MHz;因为第三代公众移动通信系统中TDD方式仅有我国的TD-SCDMA,根据上述规定,产业界为方面表达,称1880～1920MHz为A频段,称2010～2025MHz为B频段,称2300～2400MHz为C频段;目前中国移动10城市TD-SCDMA均运行于B频段;随着TD-SCDMA的进一步发展和小灵通目前实际占用1900～1915MHz的退出,TD-SCDMA系统将逐渐采用A频段;七、TDD LTE的频段TDD LTE的频段啊,频段范围如下：38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD41 2496 MHz 2690 MHz 2496 MHz 2690 MHz TDD1、D频段38主要用于主城区,宏基站覆盖；2、E频段40主要用于分布系统；3、F频段39,目前已知的主要用于农村广覆盖的建设,如目前流行的农村宽带;4、41 R10,3GPP又引入了新的TDD频段,其中B41为2500~2690MHz,非常重要;因为中国已经宣布,将B41的全部频段用于TD-LTE;38虽然包含在41内,但和频谱是相关的,有的国家地区能够拿出38的频谱,但无法拿出41这样180那么宽的频谱出来;另外38是3gpp最早定义给tdd的,但随着版本的上升需要考虑载波聚合需要很宽的带宽,而38只有50m可用,另外像日本有些国家拿不出38这个频带,但能提供38附近的频谱做tdd所以41被提出来,并被3gpp接纳;最后要说的,支持41的虽然硬件能支持38但不能说肯定支持38,这要看厂家和运营商的定制策略;LTE频段信息3GPP R10中,规定的LTE频段信息如下,高BAND为TDD-LTE频段E-UTRA Operating Band Downlink UplinkF DL_low MHz N Offs-DL Range of N DL F UL_low MHz N Offs-UL Range of N UL1211000 – 59919201800018000 –18599 21930600600-1199 18501860018600 –19199 3180512001200 – 194917101920019200 –19949 4211019501950 – 239917101995019950 –20399 586924002400 – 26498242040020400 –20649 687526502650 – 27498302065020650 –20749频段和频点信息如何映射那协议中如下规定：F DL= F DL_low+ N DL– N Offs-DLF UL= F UL_low+ N UL– N Offs-UL例如：要计算频点为38000的频段,那么根据频点表格,首先确定EARFCN=38000是BAND38的频段,那么F DL_low=2570,N DL– N Offs-DL=37750F DL= 2570+ 38000 – 37750=2595,上行频点以及从频点计算频段方法都以此类推参考文档：3GPP。
GSM频点规划
GSM频点规划一、频率划分蜂窝系统根据所用频段可以分为GSM900M 和DCS1800M 系统，载频间隔为200KHz 。
其上、下行频率划分如下：表1. GSM 频率划分注：上下行以基站为参照物，基站发——手机收为下行；手机发——基站收为上行。
GSM900：共124个频点，绝对载频号（ARFCN ）为1～124，在两端留有200KHz 的保护带。
按照中国无委规定：中国移动占用890～909对应的ARFCN 为1～95（通常频点95保留不用）；联通占用909～915对应的ARFCN 为96～124。
GSM1800：共374个频点，绝对频点号（ARFCN ）为512～885.，在两端留有200KHz 的保护带。
按照中国无委规定：中国移动占用频点是512～561和587～636，共100个频点。
其中去掉2个保护频点561和636.绝对频点为98个二、频率复用技术频谱利用效率可以用频率复用度来表征，它反映了频率复用的紧密程度。
频率复用度reuse f 可以表示如下：9）其中，N ARFCN ——总的可用频点数；N TRX ——小区配置的TRX 对于n ×m 频率复用方式：n 表示复用簇中有n 个基站，m 表示每个基站有m 个小区。
那么，它的频率复用度为：reuse f ＝n ×m但通常实际规划时所分配的频点数会大于n ×m ，因此实际的f reuse 往往大于上述值。
显而易见，频率复用度越小，其频率复用越紧密，频率的利用率越高，但随着频率复用紧密程度的增加，带来网上的干扰增大，需要相关技术的支持，如DTX 、功率控制等；频率复用度越大，其频谱利用率率小，但容易获得较高的网络话音质量。
频率规划就是在频率利用率和网络容量之间寻找平衡点，做到在保证一定网络质量的前提下，使网络容量最大。
GSM系统中最基本的频率复用方式为4×3频率复用方式，“4”表示4个基站（每个基站由3个小区组成），“3”表示每基站3个小区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
移动通信系统频点划分一、GSM900（上下行差45MHz）说明：GSM频率在890M~915M（上行），935M~960M（下行），频点为0~124，其中95为临界频点。
分配给移动公司的890M~909M，分配给联通公司的为909M～915M。
其中对应移动的频点为0～94，联通的频点为96～124。
E-GSM说明：GSM频率在880M~890M（上行），925M~935M（下行），频点为975~1024，其中1024为临界频点。
分配给移动公司的885M~890M，未分配给联通公司。
其中对应移动的频点为1000～1023。
二、GSM1800（上下行差95MHz）说明：GSM频率在1710M~1785M（上行），1805M~1880M（下行），频点为512~886。
分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点（其中1730-1735MHz/1825-1830MHz是07年信息产业部新批），而上海、广东、北京特殊分配了1720M~1725M（据集团公司技术部2006年2月通信资源管理信息）。
广西移动全网可使用的频点范围为512～562、586～636共100个频点，分配给联通公司的为1745M~1755M。
（其中一些地市1735M-1745M已经被联通占用）1、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址(TDMA)方式，分为8个时隙，既8个信道(全速率)，如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。
2、频道配置绝对频点号和频道标称中心频率的关系为：➢GSM900MHz频段：f1(n)=890.2MHz+(n-1)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+45MHz(基站发，移动台收)；n∈[1，124]➢GSMl800MHz频段为：f1(n)=1710.2MHz+(n-512)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+95MHz(基站发，移动台收)；n∈[512，885]其中：f1(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号(ARFCN)。
3、在我国GSM900使用的频段为：890～915MHz 上行频率935～960MHz 下行频率频道号为76～124，共10M带宽。
中国移动公司：890～909MHz(上行)，935～954MHz(下行)，共19M带宽，95个频道，频道号为1～95。
(目前通过中国移动TACS网的压频，为GSM网留出了更大的空间，因而GSM实际可用频点号要远大于该范围)。
中国联通公司：909～915MHz(上行)，954～960MHz(下行)，共6M带宽，29个频道，频道号为96～124。
4、干扰保护比载波干扰比(C/I)是指接收到的希望信号电平与非希望信号电平的比值，此比值与MS的瞬时位置有关。
这是由于地形的不规则、散射体的类型及数量不同，以及其他一些因素如天线的类型、方向性及高度，站址的标高及位置，当地的干扰源数目等造成的。
同频干扰保护比：C/I≥9dB。
所谓C/I，是指当不同小区使用相同频率时，另一小区对服务小区产生的干扰，它们的比值即C/I，GSM规范中一般要求C/I>9dB；工程中一般加3dB 余量，即要求C/I>12dB。
邻频干扰保护比：C/I≥-9dB。
所谓C/A，是指在频率复用模式下，邻近频道会对服务小区使用的频道进行干扰，这两个信号间的比值即C/A。
GSM规范中一般要求C/A>-9dB，工程中一般加3dB余量，即要求C／A>-6dB。
载波偏离400kHz的干扰保护比：C/I≥-41dB。
三、其他相关频段TD-SCDM 1880-1900MHz 2010-2025MHzWCDMA 1940-1955MHz（上行）2130-2145MHz（下行）CDMA2000 825-835MHz 870-880MHz （现用）1920-1935MHz（上行）2110-2125MHz （下行）（备用）CDMA 825~835MHZ， 870~880MHZ（上/下行）, 1.23MHz/CH.ETS 450～455MHZ 460～465MHZ（上/下行）小灵通1900-1920MHz（小灵通退网之后给TD使用）WLAN 2400~2485MHz四、WCDMA 相关内容：1、扰码规划3GPP 规范定义的扰码被分为512个扰码组，每个组包括1个主扰码和相应的15个辅扰码。
每个小区分配1个主扰码，并且只能分配1个主扰码。
为了提高小区内用户终端的接入速度，512个主扰码进一步被分为64个主扰码组，每个组内包括8个主扰码（色码）。
为避免省际边界和室内外覆盖扰码规划冲突导致干扰，应为省际边界基站和室内覆盖站点预留一定的扰码资源，分配如下：1) 分配6组共48个扰码用于边界扰码规划，分为A 、B 两组，每组24个扰码。
2) 分配4组共32个扰码用于室内覆盖系统，为边界分配的6组在市区可用于室内覆盖系统。
室内覆盖系统共可使用10组扰码。
3) 其余1-54组共432个扰码用于室外基站。
2、频率规划根据工信部规定，中国联通可用的频段是1940MHz ～1955MHz(上行)、2130MHz ～2145MHz(下行)，上下行各15MHz 。
相邻频率间隔采用5MHz 时，可用频率是3个。
载波频率是由UTRA 绝对无线频率信道号（UARFCN ）指定的。
在IMT2000频带内的UARFCN 的值是通过下述公式定义的：UTRA 绝对无线频率信道号上行链路U N = 5 * uplink f ； N 为9613 到 98881922.4MHz ≤ uplink f ≤ 1977.6 MHz ，其中uplink f 是上行频率，单位MHz下行链路D N = 5 *downlink f ;N 为10563 到 10838.2112.4MHz ≤ downlink f ≤ 2167.6 MHz ，其中downlink f 是下行频率，单位MHz根据可用频段和绝对无线频率信道号计算公式，中国联通可用的频率号见下表： 序号1 2 3 上行链路 9713 9738 9763 下行链路 106631068810713频率规划应遵循如下原则：（1）为了尽可能降低PHS 对WCDMA 的干扰，从高端向下顺序使用频率，即单载波基站采用9763号频率，二载波基站采用9763号、9738号频率；（2）原则上室内外采用同频设置，个别区域（如超高楼层）如同频设置确实通过优化无法解决干扰问题，可慎重选择异频设置。
一般建议10层以上高楼采用异频设置。
3、频点使用简述：做规划优化、电磁背景干扰测试的相关工程师，可能会用到相关的信道号和对应的频率等信息。
关于这些信道号与频率的信息提供一个快速记忆思路:联通WCDMA频率范围：上行1940MHz～1955MHz ，下行2130MHz～2145MHz。
带宽15MHz，上下行间隔为190MHz。
WCDMA的信道号（即所谓的绝对无线频率信道号）间隔为200KHZ，即0.2MHZ。
则25个信道的带宽为25*0.2=5M，也就是说5M带宽包括25个信道。
同理，190MHz带宽所包含的信道为190/0.2=950个，即上下行间隔190M等同于950个信道加起来的带宽。
➢5MHz=25个信道➢190MHz=950个信道快速记忆和推算联通WCDMA的载波信道号和相应频率：1、总带宽15MHz，而WCDMA每个载波要求的带宽是5MHz，故可用载波为3个。
可称为载波1，载波2，载波3。
2、载波1的绝对无线频率信道号：➢上行为9713，对应频率为1942.6 MHZ。
（1942.6*5=9713）➢下行为10663，对应频率为2132.6 MHZ。
（2132.6 *5=10663）可以根据上行计算下行：信道号10663=9713+950 ，频率2132.6MHz=1942.6MHz+190 MHz。
3、快速推算载波2的信道号与频率：上行信道号为9713+25=9738，频率为1942.6MHz+5MHz=1947.6 MHZ。
下行信道号为10663+25=10688，频率为2132.5MHz+5MHz=2137.6M。
也可以根据上行推算下行：下行信道号为9738+950=10663，频率为1947.6MHz+190MHz=2137.6MHz。
4、载波3同理类推。
五、CDMA相关内容：CDMA制式一开始的标准是IS95，往后演进有IS95A--IS95B---IS2000，到了IS2000实际上就到了CDMA2000 1X。
CDMA2000 1X较IS95有很大改进，比如在前向引入了快速功控、在反向增加了导频信道等。
800M是指CDMA使用的频段是800M的频段：反向825-835M，前向870-880M。
CDMA 800MHZ 应该指的是IS95。
CDMA2000 1X往后演进，划分出高速的数据网络EVDO，它有2个版本R0和RA，RA较R0有更高的前反向速率：前向3.1M，反向1.8M，这次电信重组后，中国电信将建设1X和EVDO RA的网络，演进到3G 中的CDMA2000标准，目前搭载在CDMA800MHz系统上，我国为中国电信cdma2000分配的频率是1920～1935MHz(上行)/2110～2125MHz(下行)，共15MHz×2。
在CDMA系统中，已知系统使用的频点后，根据频点计算公式得到对应的具体频率，该频率就是系统使用的频带的中心频率，然后在该中心频率上下加减0.625MHz，就是该频点对应使用的频带。
800M频段的划分如下图所示：1.9G（电信的补充频段）1.9G CDMA商用系统常用频段为：上行频段范围1920~1935M；下行频段范围2110~2125M。
频点换算成频率的公式为：基站收（上行）：1850.00+0.05N（MHz）基站发（下行）：1930.00+0.05N（MHz）六、TD-SCDMA频点规划将我国第三代公众移动通信系统主要工作频段规划为时分双工（TDD）方式：即1880～1920MHz、2010～2025MHz；补充工作频率为时分双工（TDD）方式：2300～2400MHz。
因为第三代公众移动通信系统中TDD方式仅有我国的TD-SCDMA，根据上述规定，产业界为方面表达，➢称1880～1920MHz为A频段，➢称2010～2025MHz为B频段，➢称2300～2400MHz为C频段。
目前中国移动10城市TD-SCDMA均运行于B频段。
随着TD-SCDMA的进一步发展和小灵通（目前实际占用1900～1915MHz）的退出，TD-SCDMA系统将逐渐采用A频段。
