PLC控制伺服电机介绍
PLC控制伺服电机介绍解析
PLC控制伺服电机介绍解析PLC（可编程逻辑控制器）是一种数字计算机，广泛应用于控制自动化系统。
伺服电机则是一种能够提供精确运动控制的电机。
当PLC控制伺服电机时，可以实现更精确、更灵活、更稳定的运动控制。
伺服电机是一种与普通电机不同的电机，它由电动机、位置传感器和闭环控制系统组成。
伺服电机通常采用位置控制技术，通过接收闭环控制系统的控制信号，根据位置传感器实时反馈的电机位置信息来调整电机的运动。
1.设置运动参数：在PLC中设置伺服电机的运动参数，包括加速度、减速度、速度限制等。
这些参数决定了伺服电机的运动特性，如启动时间、停止时间等。
2.编写控制程序：PLC编程人员需要编写控制程序，根据实际需求设计控制逻辑。
控制程序包括对伺服电机的运动控制，如启动、停止、加速、减速等。
3. 接口设置：PLC需要与伺服电机进行通信，可以通过串口、Modbus、以太网等接口与伺服驱动器连接。
PLC通过接口发送控制信号和接收电机位置反馈信号。
4.运动控制：PLC根据编写的控制程序，通过接口向伺服电机发送控制指令。
伺服电机接收到指令后，根据闭环控制系统中的位置传感器实时反馈的电机位置信息，调整电机的速度和位置。
5.监控和反馈：PLC可以对伺服电机的运动进行监控，实时获取电机的状态信息。
通过监控和反馈，可以判断电机是否正常工作，以及做出相应的控制调整。
1.灵活性：PLC具有可编程性，可以根据实际需求进行灵活的控制编程。
可以根据不同的运动要求，编写不同的控制程序，实现多种运动方式和运动轨迹。
2.精确性：伺服电机能够提供精确的运动控制，通过PLC控制可以实现更高精度的运动控制。
可以实现高速度、高精度、高重复性的位置控制。
3.可靠性：PLC是一种可靠性高的控制器，具有抗干扰能力强、稳定性好的特点。
能够在复杂的工业环境下稳定运行，并提供可靠的运动控制。
4.模块化：PLC具有模块化的特点，可以根据实际需求进行扩展。
可以根据需要增加输入输出模块、通信模块等，实现对多个伺服电机的控制。
PLC控制伺服电机介绍解析
PLC控制伺服电机介绍解析PLC（可编程逻辑控制器）是一种数字化电子设备，广泛应用于工业自动化控制系统中。
伺服电机则是一种能够在精确位置、速度和力度控制下工作的电机。
将PLC和伺服电机相结合，可以实现更高级别的控制和精确度。
1.信号输入：PLC通过输入模块接收各种传感器的信号，如温度、压力、速度等。
这些信号用于监测和控制系统的运行状态。
2.逻辑处理：PLC通过中央处理器和程序进行逻辑判断和计算，根据程序中的设定规则和条件，确定伺服电机的工作方式和状态。
3.数据处理：PLC通过数学运算、逻辑运算和数据处理指令，对输入数据进行处理和转换，得到需要的输出信号。
4.控制输出：PLC通过输出模块将处理后的信号发送给伺服电机，控制其位置、速度和力度。
输出信号可以是数字信号或模拟信号，根据具体需要进行设置。
5.反馈控制：PLC通过反馈装置获取伺服电机的实时运行状态，如位置、速度和力度等。
通过与目标值进行比较，PLC可以实现闭环控制，及时调整伺服电机的工作状态，以达到精确控制要求。
1.高精度控制：PLC可以实时监测和调整伺服电机的位置、速度和力度等参数，高精度控制可以提高工作效率和产品质量。
2.灵活性：PLC可以根据不同的需求和工艺要求，通过程序的编写和修改，实现伺服电机的不同工作方式和变换。
3.可靠性：PLC作为一种数字化设备，具有较高的稳定性和可靠性，能够在不同环境下长时间稳定运行。
4.维护方便：PLC控制系统安装和维护相对简单，通过软件的方式进行调试和修改，可以极大地减少停机时间和人工成本。
5.扩展性：PLC控制系统可以通过增加输入输出模块或者扩展编程块，实现更复杂的控制功能和系统扩展。
6.故障诊断：PLC控制系统通常具有自动故障诊断和报警功能，可以快速发现和处理控制系统中的问题，提高故障排除的效率。
总之，PLC控制伺服电机是一种高效、精确和可靠的控制方式。
在工业自动化领域的应用越来越广泛，为提高生产效率和产品质量，降低能耗和人工成本发挥了重要作用。
伺服电机的PLC控制方法
伺服电机的PLC控制方法伺服电机是一种高精度、高性能、可控性强的电机，可广泛应用于工业自动化领域。
在工业自动化应用中，PLC（可编程逻辑控制器）常用于控制伺服电机的运动。
本文将介绍伺服电机的PLC控制方法。
1.伺服电机的基本原理伺服电机是一种可以根据控制信号进行位置、速度或力矩控制的电机。
它由电机本体、编码器、位置控制器和功率放大器等组成。
通过反馈机制，控制器可以实时监控电机的运动状态，并根据实际需求输出控制信号调整电机的运行。
2.伺服电机的PLC控制器选型在使用PLC控制伺服电机之前，需要选择合适的PLC控制器。
PLC控制器需要具备足够的计算能力和接口扩展能力，以满足伺服电机复杂运动控制的需求。
同时，PLC控制器还需要具备丰富的通信接口，可以与伺服电机进行实时通信。
3.伺服电机的PLC控制程序设计PLC控制程序设计是实现伺服电机运动控制的关键。
在编写PLC控制程序时，需要考虑以下几个方面：(1)运动参数设定：根据实际应用需求，设置伺服电机的运动参数，包括速度、加速度、减速度、位置等。
(2)位置控制：根据编码器的反馈信号，实现伺服电机的位置控制。
根据目标位置和当前位置的差值，控制输出的电压信号，驱动电机按照设定的速度和加速度运动。
(3)速度控制：根据速度设定和编码器的反馈信号，实现伺服电机的速度控制。
通过调整输出的电压信号，控制电机的速度和加速度。
(4)力矩控制：根据力矩设定和编码器的反馈信号，实现伺服电机的力矩控制。
通过调整输出的电压信号，控制电机的力矩和加速度。
(5)运动控制模式切换：通过设定运动控制模式，实现伺服电机在位置控制、速度控制和力矩控制之间的切换。
4.伺服电机的PLC控制程序调试在编写完PLC控制程序后，需要进行调试以确保控制效果。
调试时可以通过监视编码器的反馈信号和控制输出，来验证伺服电机的运动控制是否准确。
如有误差，可以通过调整运动参数或控制算法进行修正。
此外，在PLC控制伺服电机过程中，还需要注意以下几点：(1)合理选择采样周期：采样周期越短，控制精度越高，但同时也会增加PLC的计算负担。
PLC控制伺服电机总结
第1章 PLC基础知识1.1 PLC简介1.1.1 PLC的定义PLC(Programmable Logic Controller)是一种以计算机（微处理器）为核心的通用工业控制装置,专为工业环境下应用而设计的一种数字运算操作的电子学系统。
目前已经广泛地`应用于工业生产的各个领域。
早期的可编程序控制器只能用于开关量的逻辑控制，被称为可编程序逻辑控制器（Programmable Logic Controller）,简称PC。
现代可编程序控制器采用微处理（Microprocessor）作为中央处理单元，其功能大大增强，它不仅具有逻辑控制功能，还具有算术运算、模拟量处理和通信联网等功能。
PLC的高可靠性到目前为止没有任何一种工业控制设备可以达到，PLC对环境的要求较低，与其它装置的外部连线和电平转换极少，可直接接各种不同类型的接触器或电磁阀等。
这样看来，PC这一名称已经不能准确反映它的特性，于是，人们将其称为可编程序控制器（Programmable Controller），简称PLC。
但是近年来个人计算机（Personal Computer）也简称PLC，为了避免混淆，可编程序控制器常被称为PLC。
1.1.2 PLC的产生和发展在PLC出现之前，机械控制及工业生产控制是用工业继电器实现的。
在一个复杂的控制系统中，可能要使用成千上百个各式各样的继电器，接线、安装的工作量很大。
如果控制工艺及要求发生变化，控制柜内的元件和接线也需要作相应的改动，但是这种改造往往费用高、工期长。
在一个复杂的继电器控制系统中，如果有一个继电器损坏、甚至某一个继电器的某一点接触点不良，都会导致整个系统工作不正常，由于元件多、线路复杂，查找和排除故障往往很困难。
继电器控制的这些固有缺点，各日新月异的工业生产带来了不可逾越的障碍。
由此，人们产生了一种寻求新型控制装置的想法。
1968年，美国最大的汽车制造商通用汽车公司（GM公司）为了适应汽车型号不断翻新的要求，提出如下设想：能否把计算机功能完备、灵活、通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，做成一种通用控制装置，并把计算机的编程方法合成程序输入方式加以简化，用面向过程、面向问题的“自然语言”编程，使得不熟悉计算机的人也可以方便使用。
PLC如何控制伺服电机
PLC如何控制伺服电机PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，它可以通过编程来控制各种机械设备，包括伺服电机。
伺服电机是一种精密的电动机，通常用于需要高精度和高性能的工业应用中。
在本文中，我们将讨论如何使用PLC来控制伺服电机。
PLC控制伺服电机的基本原理是通过PLC的输入和输出模块与伺服电机进行通信。
通常情况下，PLC通过数字信号输出控制伺服驱动器，从而控制伺服电机的运动。
下面我们将具体介绍PLC如何控制伺服电机的步骤：1.确定PLC和伺服电机之间的连接方式：首先需要确定PLC和伺服电机之间的连接方式，通常是通过电缆将PLC的输出模块与伺服驱动器进行连接。
在连接之前，需要注意两者之间的通信协议和电气特性是否匹配。
2.编写PLC程序：接下来需要编写PLC程序来控制伺服电机的运动。
在PLC的编程软件中，可以通过特定的指令和函数来控制伺服电机的启停、速度、位置等参数。
通常会使用类似于伺服控制器的指令来实现这些功能。
3.配置伺服驱动器和伺服电机：在编写PLC程序之前，需要对伺服驱动器和伺服电机进行一些基本的配置。
这包括设置伺服电机的运动参数、限位参数、控制模式等。
这些参数设置通常需要通过专门的软件或者控制面板来完成。
4.调试PLC程序：完成PLC程序编写之后，需要进行调试和测试。
通过逐步执行PLC程序中的指令，检查伺服电机的运动是否符合预期。
如果出现问题，需要进行调试和修改程序直到运动正常。
5.程序优化和调整：一旦PLC程序正常运行，可以进行程序优化和调整。
这包括对伺服电机的运动参数进行调整，以提高运动的稳定性和精度。
同时，还可以根据实际情况对程序进行优化，以满足不同的控制需求。
总的来说，PLC控制伺服电机需要对PLC程序和伺服电机进行充分的了解和配置。
只有通过正确的连接方式、编写程序和调试测试，才能实现对伺服电机的精准控制。
在实际应用中，需要根据具体的控制需求和系统要求来选择合适的PLC和伺服电机，并按照上述步骤进行操作，以确保系统的正常运行。

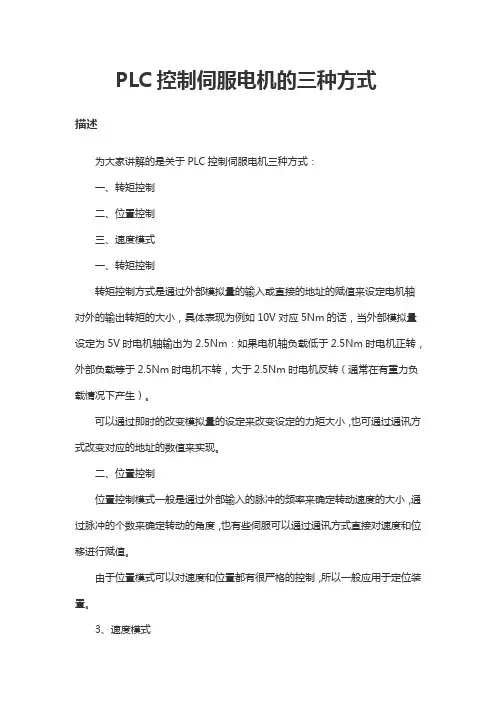

PLC控制伺服电机的三种方式
PLC控制伺服电机的三种方式描述为大家讲解的是关于PLC控制伺服电机三种方式：一、转矩控制二、位置控制三、速度模式一、转矩控制转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm：如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。
可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。
二、位置控制位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
3、速度模式通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
以SINAMICS V90系统为例说明SINAMICS V90 根据不同的应用分为两个版本：1. 脉冲序列版本（集成了脉冲，模拟量，USS/MODBUS）2. PROFINET通讯版本SINAMICS V90 脉冲版本可以实现内部定位块功能，同时具有脉冲位置控制，速度控制，力矩控制模式。
下图所示为脉冲串指令速度控制模式（PTI）下的默认接口定义，符合标准的应用习惯。
同时只允许使用一个脉冲输入通道，其他控制信号也可以自由分配到数字量输入和输出端子上，请参见操作手册。
数字量输入，支持NPN和PNP两种类型。
接线图中的24V电源如下：（1）用于SINAMICS V90的24V电源。
所有的PTO信号都必须连接至使用同一24V电源的控制器，如SINAMICS V90。
（2）隔离的数字量输入电源，可使用控制器电源。
PLC控制伺服电机实例分析
PLC控制伺服电机实例分析PLC控制伺服电机是工业自动化领域中常见的一种应用，通过PLC控制器来实现对伺服电机的精准控制，使得生产线的运作更加高效和稳定。
在本文中，将以一个实际的应用案例来介绍PLC控制伺服电机的工作原理和实现过程。
一、系统结构本系统采用的是西门子PLC控制器和西门子伺服电机，系统主要由PLC控制器、伺服驱动器和伺服电机组成。
PLC控制器负责接收外部信号，进行逻辑控制，并向伺服驱动器发送控制指令，伺服驱动器则接收这些指令并控制伺服电机的运动。
二、PLC编程在PLC编程中，需要定义输入输出引脚、变量和逻辑控制程序。
首先需要定义输入引脚，用于接收外部传感器信号，比如光电传感器、开关等；然后定义输出引脚，用于控制伺服驱动器，实现对伺服电机的启停和速度调节；接着定义一些变量，用于存储中间状态和控制参数；最后编写逻辑控制程序，根据输入信号和变量状态来控制伺服电机的运动。
三、伺服电机控制伺服电机的控制主要包括位置控制、速度控制和力矩控制。
在PLC编程中，可以通过设定目标位置、目标速度和目标力矩来实现对伺服电机的控制。
通过调节PID控制器的参数，可以实现对伺服电机的精准控制。
四、系统调试在系统调试中，需要先进行参数设置和校准，确保伺服电机的运动符合预期。
然后通过PLC编程调试工具，监控伺服电机的运动状态和控制指令，发现问题并及时修复。
最后对整个系统进行测试，验证其性能和稳定性。
综上所述，PLC控制伺服电机是一种高效、稳定的控制方式，适用于各种需要精准位置和速度控制的场合。
通过合理的PLC编程和参数设置，可以实现对伺服电机的精确控制，提高生产效率和品质。
在实际应用中，需要根据具体情况进行调整和优化，确保系统的稳定性和可靠性。
plc脉冲控制伺服原理
plc脉冲控制伺服原理PLC（可编程逻辑控制器）脉冲控制伺服是一种广泛应用于工业自动化领域的控制技术。
它结合了PLC的灵活性和伺服系统的精密控制，能够实现高效、稳定的运动控制。
本文将从原理、应用和优势三个方面来介绍PLC脉冲控制伺服。
我们来了解一下PLC脉冲控制伺服的原理。
PLC脉冲控制伺服主要通过发送脉冲信号来控制伺服电机的运动。
PLC作为控制器，通过编程来生成相应的脉冲信号，然后将信号发送给伺服驱动器，驱动器再将信号传递给伺服电机。
伺服电机接收到脉冲信号后，根据信号的频率和方向来控制自身的运动。
通过不断调整发送给伺服电机的脉冲信号，PLC脉冲控制伺服实现对电机运动的精确控制。
PLC脉冲控制伺服在工业自动化领域有着广泛的应用。
它可以用于各种需要精密控制的场合，比如机械加工、自动化装配线、印刷设备等。
在这些应用中，PLC脉冲控制伺服能够实现高速、高精度的位置控制，保证设备的稳定运行。
同时，由于PLC的可编程性，它还可以方便地实现各种复杂的控制算法，满足不同应用的需求。
相比于传统的控制方法，PLC脉冲控制伺服具有诸多优势。
首先，由于PLC的可编程性，它可以方便地进行参数调整和功能扩展。
这使得PLC脉冲控制伺服具有良好的灵活性和适应性，能够适应不同的工作环境和需求。
其次，PLC脉冲控制伺服的控制精度高，能够实现微小运动的精确控制。
这对于一些对运动精度要求较高的应用尤为重要。
此外，PLC脉冲控制伺服还具有响应速度快、抗干扰能力强的特点，能够保证系统的稳定性和可靠性。
PLC脉冲控制伺服是一种在工业自动化领域广泛应用的控制技术。
它通过发送脉冲信号来控制伺服电机的运动，实现对电机位置的精确控制。
PLC脉冲控制伺服具有灵活性高、精度高、响应速度快等优势，能够满足各种工业应用的需求。
随着工业自动化的不断发展，PLC脉冲控制伺服将在更多领域发挥重要作用，推动工业生产的进一步提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ห้องสมุดไป่ตู้
1.2 PLC可实现的应用
Page ▪ 3
1.3 基础模块
1．中央处理器（CPU） CPU是PLC的核心部件，主要用来运行用户程序、监控输入/输出接口
状态以及进行逻辑判断和数据处理。 2．存储器
可编程控制器的存储器由只读存储器ROM、随机存储器RAM和可电擦 写的存储器EEPROM三大部分构成，主要用于存放系统程序、用户程序及 工作数据。 3．电源
1
Page ▪ 10
3.2 程序设计采用 STEP7MicroWin编程软件
图1-1 软件操作界面
▪ 该编程软件是针对此款PLC的编程软件，可以进行程序编写，下载及其 调试。
Page ▪ 11
针对SMART系列的编程软件
Page ▪ 12
软件的使用
Page ▪ 13
伺服电机控制程序
Page ▪ 14
PLC的电源是指为CPU、存储器和I/O接口等内部电子电路工作所配备 的直流开关电源。
Page ▪ 4
基础模块
4．外部设备接口 外设接口电路用于连接编程器或其他图形编程器、文本显示器、触摸
屏、变频器等 5．I/O扩展接口
扩展接口用于扩展输入/输出单元，它使PLC的控制规模配置更加灵活 6. 编程器
Page ▪ 15
谢谢大家
编程器是PLC的重要外围设备。利用编程器将用户程序送入PLC的存 储器，还可以用编程器检查程序，修改程序，监视PLC的工作状态。
Page ▪ 5
搭建控制系统
Page ▪ 6
2.1 接线常用的元器件
▪ 空气开关 继电器 风扇 航插 24V电源 交流接触器 接线端子 指示灯 各 种形式的开关 保险
▪ 伺服驱动器 步进驱动器 伺服电机 步进电机
Page ▪ 7
2.2 接线图
注意点：在接线的时候分清PLC所需的电是220V还是24V
Page ▪ 8
Page ▪ 9
3.1 伺服驱动器的参数设定
▪ 1.控制模式的选择
▪
PA1-01
0 位置控制 1 速度控制 2转矩控制
▪ 2.每转一周输入的脉冲数
▪
PA1-05
5000
▪ 3.伺服ON
▪
PA3-26
PLC控制伺服电机
1.1 PLC基础介绍（Programmable Logic Controller）
PLC采用可以编制程序的存储器，用来在其内部存储执行逻辑 运算、顺序运算、定时、计数和算术运算等操作的指令，并能 通过数字式或模拟式的输的输入和输出。 ▪ PLC分为两类：一类是一体化整体式PLC，另一类是结构化模 块式PLC。 ▪ 内部主要有：CPU、RAM、ROM、I/O接口及与编程器或 EPROM写入器相连的接口、输入/输出端子、电源、指示灯 ▪ 主要生产厂家：三菱，西门子，富士，东芝等公司
