西门子S 系列PLC控制步进电机进行正反转的方法

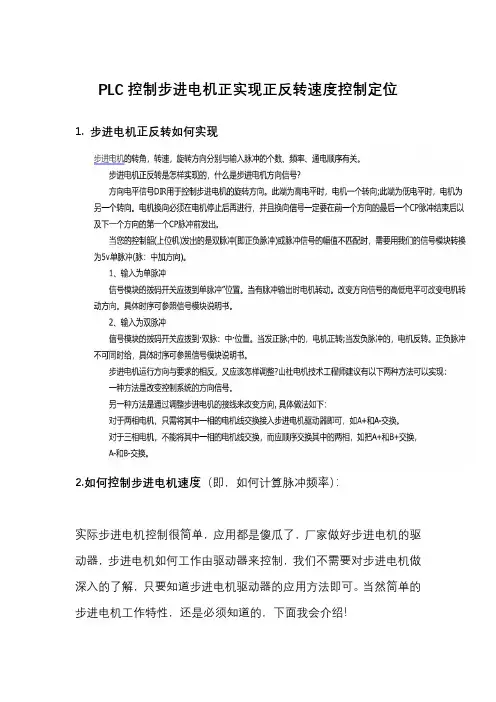

PLC控制步进电机正实现正反转速度控制定位
PLC控制步进电机正实现正反转速度控制定位 1.步进电机正反转如何实现2.如何控制步进电机速度（即，如何计算脉冲频率）：实际步进电机控制很简单，应用都是傻瓜了，厂家做好步进电机的驱动器，步进电机如何工作由驱动器来控制，我们不需要对步进电机做深入的了解，只要知道步进电机驱动器的应用方法即可。
当然简单的步进电机工作特性，还是必须知道的，下面我会介绍！细分的作用：两相步进电机，基本步距角1.8度，即：200个脉冲电机转一圈，称之为整步。
可以在步进电机的驱动器上设定细分数，其作用是：设置为2细分（也称为半步）时，则步距角为0.9度，400个脉冲转一圈。
设置为4细分时，则步距角为0.45度，800个脉冲转一圈。
设置为8细分时，则步距角为0.225度，1600个脉冲转一圈。
细分数越高，上位机发一个脉冲走的长度越小，精度越高！这个很好理解，一个脉冲走10毫米，10%误差时，一个脉冲误差1毫米，一个脉冲走1毫米，同样是10%误差时，一个脉冲误差0.1毫米。
当然，我们不可能把细分数设的很大，达到每个脉冲行走的长度特别小的目的。
您记住两相步进电机200个脉冲转一圈就行了！细分越大，步进电机转一圈的脉冲数越大！如果想让步进机以每分钟600转的速度，行走400毫米，我们如何计算上位机需要发出的脉冲数及脉冲频率？如何控制步进电机速度（即，如何计算脉冲频率）：假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机600转/分的转速，上位机应该发送的脉冲频率计算方法：频率的概念是一秒钟的时间发送的脉冲个数所以，先计算步进电机每秒钟的转数600/60=10转/秒再计算10转/秒需要的脉冲数10 X 800 = 8000个即脉冲频率为 8000 ，也就是8K结论，为了实现步进电机600转/分的转速，上位机应该保持8K的脉冲输出频率现在您明白了吧？为了计算脉冲频率必须知道的两个前提条件是：1、知道步进电机转一圈需要的脉冲数；2、知道步进电机的转速，转速单位是：转/如何计算步进电机所需要的脉冲数:假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机行走400毫米的距离，上位机应该发送的脉冲个数计算方法：如果步进电机输出轴与丝杠（螺距：10mm ）直连，或是通过皮带轮传动，轮周长10mm. 即，步进电机转一圈，机械的行走长度为10mm。
【精品】PLC控制电动机正反转
【精品】PLC控制电动机正反转
PLC控制电动机的正反转是工业自动化领域中非常常见的一种应用。
通过PLC控制电动机的正反转，可以实现自动控制，从而节约了时间和人力成本，提高了生产效率。
PLC控制电动机的正反转是通过PLC程序来控制电动机的三相交流电源，实现正反转的。
具体步骤如下：
（1）程序中设定一个输出口，这个输出口控制电动机的正反转。
（2）电动机两头的接线板上各对应两个线圈，分别为正向转动和反向转动的线圈。
（3）通过PLC程序给输出口赋值，控制电动机接收到正向还是反向信号。
（4）电源在两个线圈之间不断转换，从而实现正反转。
（1）PLC程序编写容易，掌握门槛较低。
（2）PLC控制电动机正反转具有准确性高、可靠性强、响应速度快等优点。
（3）PLC控制电动机正反转可以根据工件的不同要求，实现灵活的调整，适应生产需求的变化。
（4）PLC控制电动机正反转可以通过PLC控制软件上的监控界面对电动机运行状况进行实时监控，避免在生产过程中出现异常情况。
PLC控制电动机正反转的应用领域非常广泛，如：机械加工行业、自动化生产线、印刷设备、纺织、船舶、机床、挖掘机等等。
总之，PLC控制电动机的正反转在工业自动化领域的作用是毋庸置疑的。
随着科技的不断发展，PLC技术将会越来越普及，相信PLC控制电动机的应用也将会越来越广泛。
PLC控制交流电机正反转的编程(西门子)教学内容
P L C控制交流电机正反转的编程(西门子)用PLC控制交流电动机正反转的编程传统的继电器控制系统中都使用了继电器、接触器等器件。
在这样的纯硬继电器系统中，系统的接线难度会随着系统的复杂程度增加。
再者，继电器系统使用了大量的机械触点，其存在机械磨损和电弧烧伤等缺点。
以上原因使系统的可靠性和可维护性都变得很差。
当前在工业控制领域广泛使用的PLC具有功能强、可靠性高，抗干扰能力强、安装维护方便等很多优点，完全可以取代传统的继电器控制系统。
如何实现PLC替代传统的继电器系统呢？本文就是基于这样一个思想，用PLC来实现交流电机正反转的控制，以此为例来说明这个“替代”的过程。
这里我们使用西子S7---200PLC系统。
图（1）是用接触器和继电器控制的交流电机正反转电路，该电路具有接触器自锁、互锁以及过载、失压等保护功能，在工矿企业生产中广泛使用，是比较经典的控制电路。
在该控制线路中，假定KM1 为正转交流接触器，KM2 则为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。
KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转；KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变；若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。
若要电机正转，也必须先停下来，再来改变运行方式。
图（1）在这里我们先不去关注系统的一次线路，而是重点关注系统的二次回路，弄清楚控制点间的逻辑关系，只有把各控制点的逻辑关系弄清楚了，我们才能在编程中根据逻辑关系对应的编制梯形图程序。
通过图（1）可知，输入控制点有：停止按钮SB1、正转启动按钮SB2、反转按钮SB3，输出控制点有交流接触器的常开辅助触点KM1和KM2、常闭辅助触点KM1和KM2以及KM1和KM2的线圈。
接下来我们来进行I/O分配，I/O分配表如下表。
PLC实现步进电机的正反转及调整控制
PLC实现步进电机的正反转及调整控制PLC是专门用于控制工程自动化系统的一种可编程逻辑控制器，其可以通过编程来实现对各种电气设备的控制。
在实际工程中，步进电机广泛应用于自动化设备中，如数控机床、包装机械、印刷设备等。
步进电机具有分辨率高、精度高、响应速度快等优点，因此被广泛应用于各种自动化控制系统中。
在PLC实现步进电机的正反转及调整控制中，需要考虑以下几个方面：1.步进电机驱动模块选型：步进电机需要配合驱动模块进行控制，通常采用的是脉冲信号驱动方式。
在PLC控制系统中，可以选择适合的驱动模块，如常见的2相、4相步进电机驱动模块。
2.步进电机控制程序设计：通过PLC软件编程，编写程序实现步进电机的正转、反转及调整控制功能。
在程序设计中，需要考虑步进电机的控制方式、驱动模块的接口信号、脉冲信号的频率等参数。
3.步进电机正反转控制：在程序设计中，通过PLC输出脉冲信号控制步进电机的正反转运动。
具体步骤包括设置脉冲信号的频率和方向，控制步进电机按设定的脉冲信号实现正反转运动。
4.步进电机调整控制：步进电机的位置调整控制通常通过调整脉冲信号的频率和数目来实现。
通过PLC编程，实现步进电机的位置调整功能，从而实现对步进电机位置的精准控制。
5.总体控制设计：在PLC控制系统中，可以将步进电机的正反转及调整控制与其它控制功能相结合，实现对整个自动化系统的精确控制。
通过PLC编程，可以灵活设计多种控制逻辑，满足不同工程项目的需求。
综上所述，通过PLC实现步进电机的正反转及调整控制主要涉及步进电机驱动模块选型、控制程序设计、正反转控制、调整控制和总体控制设计等方面。
通过精心设计和编程，可以实现对步进电机的精确控制，满足各种自动化控制系统的要求。
PLC技术的应用将有助于提高自动化生产设备的生产效率和稳定性，推动工业自动化技术的发展。

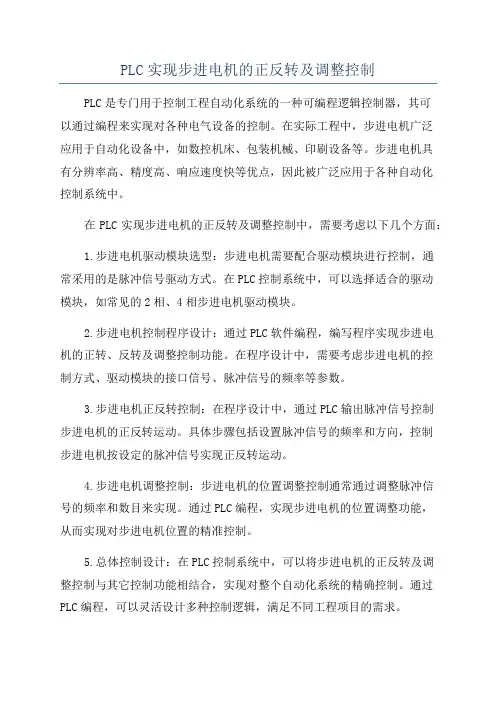

PLC实现步进电机的正反转及调整控制
PLC实现步进电机的正反转及调整控制
一、PLC实现步进电机的控制原理
拿步进电机举例，大家可以把它想象成一个隔著一定距离的圆盘，隔着每一环的距离形成齿轮的节点。
步进电机的正向或反向转动，就是将这一环索引和圆盘一起发动转动。
步进电机的转动，是靠每一步索引圆盘来完成的，每一步都有一个控制信号来告诉电机从哪一环节点开始转动，当接收到控制信号时，电机开始转动，并且每转一圈循环转动几个索引。
1、正向、反向控制
要实现步进电机的正向反向控制，就要在PLC程序中控制信号形式来实现，一般可以使用两个控制信号，一个是正反控制信号，一个是步进电机转动的速度，要求PLC程序根据正反控制信号来实现正向和反向控制。
正反控制信号就是设置一个开关量变量，当这个开关量为ON时，电机运行正转，当开关量为OFF时，电机运行反转，具体可以采用T函数来实现，T11=1，电机正转，T12=0，电机反转。
由于步进电机的转动是一布一射的过程，所以需要用一个电位器来控制步进电机的转动速度，当电位器的旋钮调整到一定位置时，就会给出一定频率的步进信号，PLC程序可以根据此步进信号，来控制步进电机的转动速度。

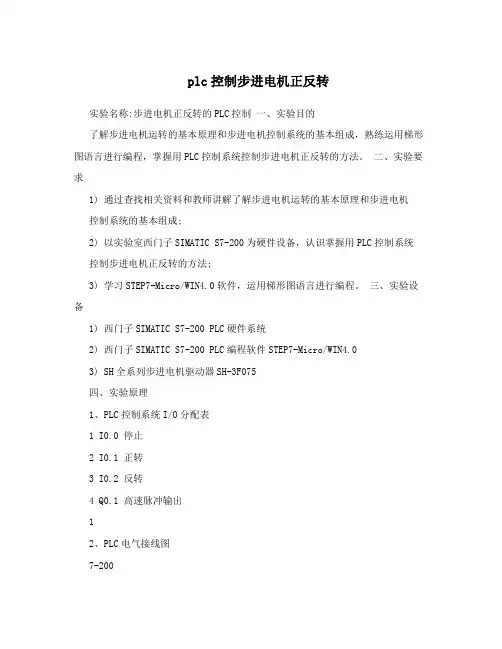

plc控制步进电机正反转
plc控制步进电机正反转实验名称:步进电机正反转的PLC控制一、实验目的了解步进电机运转的基本原理和步进电机控制系统的基本组成，熟练运用梯形图语言进行编程，掌握用PLC控制系统控制步进电机正反转的方法。
二、实验要求1) 通过查找相关资料和教师讲解了解步进电机运转的基本原理和步进电机控制系统的基本组成;2) 以实验室西门子SIMATIC S7-200为硬件设备，认识掌握用PLC控制系统控制步进电机正反转的方法;3) 学习STEP7-Micro/WIN4.0软件，运用梯形图语言进行编程。
三、实验设备1) 西门子SIMATIC S7-200 PLC硬件系统2) 西门子SIMATIC S7-200 PLC编程软件STEP7-Micro/WIN4.03) SH全系列步进电机驱动器SH-3F075四、实验原理1、PLC控制系统I/O分配表1 I0.0 停止2 I0.1 正转3 I0.2 反转4 Q0.1 高速脉冲输出12、PLC电气接线图7-200步进电步机进电机驱动器24伏电源图1 PLC电气接线图3、程序代码(梯形图)图2 电机停止梯形图(1) 按下停止键，I0.0接通，脉冲输出功能关闭，电机停止。
2图3 电机正转梯形图(2) 按下正转键，I0.1接通，方向电平复位，脉冲输出功能PWM输出脉冲周期为2000um，脉宽为1000um的脉冲，电机正转。
注:寄存器说明SM77.0 PWM update cycle time value 0 = no update; 1 = update cycle time SM77.1 PWM update pulse width time value 0 = no update; 1=update pulse widthSM77.3 PWM time base select 0 = 1 us/tick; 1 = 1ms/tick SM77.4 PWM update method: 0 = asynchronous update, 1 = synchronous update SM77.6 PWM mode select 0 = selects PTO; 1 = selects PWMSM77.7 PWM enable0 = disables PWM; 1 = enables PWMSMW78 :PWM cycle time value (range: 2 to 65535)SMW80 :PWM pulse width value (range: 0 to 65535)3图4 电机反转梯形图(3) 按下反转键，I0.2接通，方向电平置位，脉冲输出功能PWM输出脉冲周期为2000um，脉宽为1000um的脉冲，电机反转。
用西门子S7-200做PLC电机正反转控制项目的学习
用西门子S7-200做PLC电机正反转控制项目的学习生产设备常常要求具有上下、左右、前后等正反方向的运动，这就要求电动机能正反向工作，对于交流感应电动机，一般借助接触器改变定子绕组相序来实现。
常规继电控制线路如下图所示。
在该控制线路中，KM1 为正转交流接触器，KM2 为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。
KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转;KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变;若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。
若要电机正转，也必须先停下来，再来改变运行方式。
这样的控制线路的好处在于避免误操作等引起的电源短路故障。
PLC 控制电机正反转I/O 分配及硬件接线1、接线:按照控制线路的要求，将正转按纽、反转按纽和停止按纽接入PLC 的输入端，将正转继电器和反转继电器接入PLC 的输出端。
注意正转、反转控制继电器必须有互锁。
2、编程和下载:在个人计算机运行编程软件STEP 7 Micro-WIN4.0，首先对电机正反转控制程序的I/O 及存储器进行分配和符号表的编辑，然后实现电机正反转控制程序的编制，并通过编程电缆传送到PLC 中。
在STEP 7 Micro-WIN4.0 中，单击“查看”视图中的“符号表”，弹出图所示窗口，在符号栏中输入符号名称，中英文都可以，在地址栏中输入寄存器地址。
3、图符号表定义完符号地址后，在程序块中的主程序内输入如下图程序。
注意当菜单“察看”中“?符号寻址”选项选中时，输入地址，程序中自动出现的是符号编址。
若选中“查看”菜单的“符号信息表”选项，每一个网络中都有程序中相关符号信息。
4、程序监控与调试:通过个人计算机运行编程软件STEP 7 Micro-WIN4.0，在软件中应用程序监控功能和状态监视功能，监测PLC 中的各按纽的输入状态和继电器的输出状态。
PLC实现步进电机的正反转和调整控制
PLC实现步进电机的正反转和调整控制PLC（可编程逻辑控制器）是一种用于自动化控制系统的可编程电子设备。
在工业领域，PLC被广泛应用于各种自动化设备和机器的控制。
步进电机是一种非塔式电机，其运动是以固定的步长进行的，适用于需要精确定位的应用，如印刷机、数控机床等。
本文将介绍如何使用PLC实现步进电机的正反转和调整控制。
步进电机的正反转控制可以通过改变电机的运行顺序来实现。
一种常见的方法是使用四相步进电机，通过改变电机的相序来实现正反转。
一般来说，步进电机有两种驱动方式：全步进和半步进。
全步进驱动方式是指每次脉冲信号到达时，电机转动一个步进角度。
全步进驱动方式可以通过控制PLC输出的脉冲信号来实现。
例如，当需要电机正转时，在PLC程序中输出连续的脉冲信号，电机将按照一定的步进角度顺时针旋转。
当需要反转时，输出连续的反向脉冲信号，电机将逆时针旋转。
半步进驱动方式是指每次脉冲信号到达时，电机转动半个步进角度。
半步进驱动方式可以通过改变输出的脉冲信号序列来实现。
例如，正转时输出连续的脉冲信号序列：1000、1100、0100、0110、0010、0011、0001、1001，电机将按照半个步进角度顺时针旋转；反转时输出反向脉冲信号序列：1001、0001、0011、0010、0110、0100、1100、1000，电机将逆时针旋转。
调整控制是指通过PLC来调整步进电机的运行速度和位置。
调速控制可以通过改变输出脉冲信号的频率来实现。
例如，可以定义一个计时器来控制输出脉冲信号的频率，通过改变计时器的时间参数来改变电机的速度。
较小的时间参数将导致更快的脉冲频率，从而使电机加快转速。
位置控制可以通过记录步进电机当前的位置来实现。
可以使用PLC的存储和控制功能来记录和更新电机的位置信息。
例如，可以使用一个变量来保存电机当前的位置，并在转动过程中不断更新该变量的值。
通过读取该变量的值，可以获得电机当前的位置信息。
总结起来，使用PLC实现步进电机的正反转和调整控制可以通过控制输出的脉冲信号序列和频率来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、主程序先正转，等到正转完了就中断，中断中接通个辅助触点（），当闭合，住程序中的反转开始运做。
这样子就OK了。
2、用PTO指令让OR 高速脉冲，另一个点如做方向信号，就可以控制正反转了，速度快慢就要控制输出脉冲周期了，周期越短速度越快，如果你速度很快的话请考虑缓慢加速，不然它是启动不了的，如果方向也变的快的话就要还做一个缓慢减速，不然它振动会蛮厉害，而且也会失步。
3、程NETWORK 1 // 用于单段脉冲串操作的主程序（PTO）
// 首次扫描时，将映像寄存器位设为低
// 并调用子程序0
LD
R 1
CALL SBR_0
NETWORK 1 // 子程序0开始
LD
MOVB 16#8D SMB67 // 设置控制字节：
// - 选择PTO操作
// - 选择单段操作
// - 选择毫秒增加
// - 设置脉冲计数和周期数值
// - 启用PTO功能
MOVW +500 SMW68 // 将周期设为500毫秒。
MOVD +4 SMD72 // 将脉冲计数设为4次脉冲。
ATCH INT_0 19 // 将中断例行程序0定义为
// 处理PTO完成中断的中断。
ENI // 全局中断启用
PLS 0 // 激活PTO操作，PLS0 =》
MOVB 16#89 SMB67 // 预载控制字节，用于随后的
// 周期改动。
NETWORK 1 // 中断0开始
// 如果当前周期为500毫秒：
// 将周期设为1000毫秒，并生成4次脉冲
LDW= SMW68 +500
MOVW +1000 SMW68
PLS 0
CRETI
NETWORK 2
// 如果当前周期为1000毫秒：
// 将周期设为500毫秒，并生成4次脉冲
LDW= SMW68 +1000
MOVW +500 SMW68
PLS 0序注释
