太阳能电池工艺流程

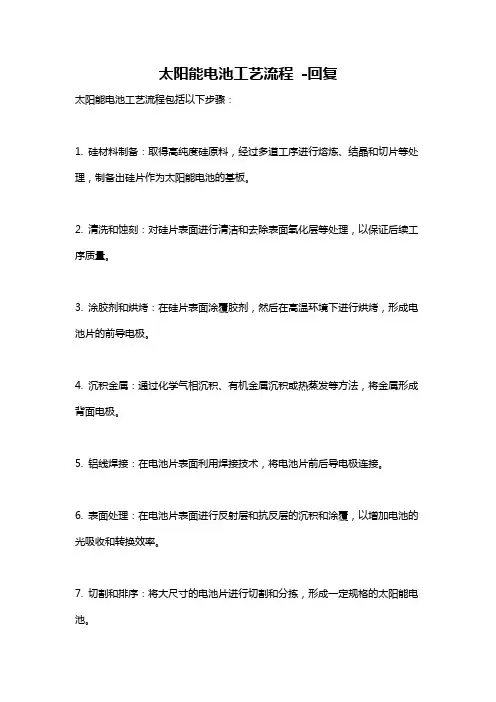

太阳能电池工艺流程 -回复
太阳能电池工艺流程-回复
太阳能电池工艺流程包括以下步骤：
1. 硅材料制备：取得高纯度硅原料，经过多道工序进行熔炼、结晶和切片等处理，制备出硅片作为太阳能电池的基板。
2. 清洗和蚀刻：对硅片表面进行清洁和去除表面氧化层等处理，以保证后续工序质量。
3. 涂胶剂和烘烤：在硅片表面涂覆胶剂，然后在高温环境下进行烘烤，形成电池片的前导电极。
4. 沉积金属：通过化学气相沉积、有机金属沉积或热蒸发等方法，将金属形成背面电极。
5. 铝线焊接：在电池片表面利用焊接技术，将电池片前后导电极连接。
6. 表面处理：在电池片表面进行反射层和抗反层的沉积和涂覆，以增加电池的光吸收和转换效率。
7. 切割和排序：将大尺寸的电池片进行切割和分拣，形成一定规格的太阳能电池。
8. 组装：将多个太阳能电池通过串联、并联等方式组合成太阳能电池组或板块，以供应用。
太阳能电池板的生产工艺流程
太阳能电池板的生产工艺流程太阳能电池板的生产工艺流程封装是太阳能电池生产中的关键步骤,没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。
电池的封装不仅可以使电池的寿命得到保证,而且还增强了电池的抗击强度。
产品的高质量和高寿命是赢得客户满意的关键,所以太阳能电池板的封装质量非常重要。
（1)流程电池检测——正面焊接——检验——背面串接——检验--敷设(玻璃清洗、材料切割、玻璃预处理、敷设)—-层压—-去毛边（去边、清洗）——装边框（涂胶、装角键、冲孔、装框、擦洗余胶）-—焊接接线盒——高压测试——组件测试—-外观检验--包装入库。
（2）组件高效和高寿命的保证措施高转换效率、高质量的电池片;高质量的原材料，例如，高的交联度的EVA、高黏结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等；合理的封装工艺,严谨的工作作风，由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外,员工的认真和严谨是非常重要的。
（3）太阳能电池组装工艺简介①电池测试: 由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类;电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类.以提高电池的利用率,做出质量合格的太阳能电池组件。
如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低.因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。
②焊接: 一般将6～12个太阳能电池串联起来形成太阳能电池串.传统上，一般采用银扁线构成电池的接头，然后利用点焊或焊接(用红外灯，利用红外线的热效应）等方法连接起来.现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝（厚度约为100~200μm）。
太阳能电池片的生产工艺流程
太阳能电池片的生产工艺流程
以太阳能电池片是一种将太阳能转化为电能的设备，它是太阳能发电系统的核心部件。
太阳能电池片的生产工艺流程主要包括硅片生产、晶体生长、切片、清洗、扩散、腐蚀、金属化、测试等环节。
硅片生产是太阳能电池片生产的第一步，它是将硅矿石经过多道工序加工而成的。
硅片生产的主要工艺包括矿石选矿、冶炼、精炼、晶体生长等环节。
其中，晶体生长是硅片生产的核心环节，它是将高纯度硅熔体通过晶体生长炉中的晶体种子生长成大晶体的过程。
晶体生长完成后，需要将大晶体切割成薄片，这个过程称为切片。
切片的目的是将大晶体切割成薄片，以便后续的加工。
切片完成后，需要对硅片进行清洗，以去除表面的杂质和污染物。
清洗完成后，需要对硅片进行扩散。
扩散是将掺杂物（如磷、硼等）通过高温处理，将其扩散到硅片表面的过程。
扩散完成后，需要对硅片进行腐蚀，以去除扩散过程中产生的氧化物和杂质。
腐蚀完成后，需要对硅片进行金属化。
金属化是将金属电极（如铝、银等）通过高温处理，将其与硅片表面结合的过程。
金属化完成后，需要对太阳能电池片进行测试，以确保其性能符合要求。
太阳能电池片的生产工艺流程是一个复杂的过程，需要经过多道工序加工而成。
随着太阳能技术的不断发展，太阳能电池片的生产工
艺也在不断改进和完善，以提高太阳能电池片的转换效率和降低成本，为太阳能发电系统的普及和应用提供更好的支持。
太阳能电池制造工艺流程
太阳能电池制造工艺流程太阳能电池是一种利用太阳能转化为电能的设备。
太阳能电池的制造工艺流程包括：硅片生产、切割、表面处理、电极加工、连线、封装等环节。
首先，硅片生产是太阳能电池制造的关键步骤之一。
硅片是太阳能电池的基本原料，通过高纯度硅原料经过冶炼、晶体生长、切割等工艺制成。
具体来说，首先将高纯度的硅原料与气体进行化学反应，得到硅气体。
然后，将硅气体通过高温和压力作用下，在高纯度的衬底上结晶生长，形成硅原片。
最后，使用切割机将硅原片切割成薄片，形成硅片。
接下来，将硅片进行表面处理。
表面处理是为了提高硅片的光吸收和光电转换效率。
通常采用的方法有：氧化、抛光和薄膜涂覆。
首先，将硅片放入酸性溶液中进行清洁和氧化处理，形成一层硅氧化物薄膜。
然后，通过机械抛光，去除硅氧化物膜的表面缺陷。
最后，使用化学气相沉积法在硅片表面涂覆一层硅氮化物，提高硅片的光吸收和光电转换效率。
接着，对硅片进行电极加工。
电极加工是将金属导电膜和半导体硅片结合在一起，形成正负极。
首先，在硅片表面涂覆一层伏打胶，然后将导电膜铝粉均匀撒在硅片表面，通过高温烧结将铝粉与硅片牢固结合。
将金属导电膜的一端通过连线与外界的电路连接。
最后，进行连线和封装。
连线是将硅片的阳极和阴极通过导线连接起来，形成太阳能电池的电路。
通常采用的方法是将导线焊接在硅片电极上。
封装是将太阳能电池的硅片固定在支架上，并用透明的封装材料进行保护。
封装完成后，太阳能电池即可使用。
综上所述，太阳能电池制造的工艺流程主要包括硅片生产、切割、表面处理、电极加工、连线和封装等环节。
这些环节的完成，使得太阳能电池的制造成为可能，为人们利用太阳能发电提供了可靠的设备。
太阳能电池的制造工艺流程在不断改进和创新，以提高太阳能电池的效率和使用寿命，推动太阳能产业的发展。
太阳能电池工艺流程
太阳能电池工艺流程太阳能电池是一种利用光电效应将太阳光能转化为电能的器件，是清洁能源领域中备受关注的技术之一。
太阳能电池的制造过程涉及多个工艺步骤，下面将简要介绍太阳能电池的工艺流程。
1.晶体硅材料准备太阳能电池的主要材料是硅，一般采用晶体硅。
晶体硅材料准备是太阳能电池制造的第一步，通常通过硅矿石提炼、高纯度硅棒拉制等工艺来获取高质量的硅材料。
2.硅片加工经过硅材料准备后，硅片需要进行加工。
硅片加工包括切割、抛光、清洗等步骤，以确保硅片表面光滑、无瑕疵，提高光电转换效率。
3.扩散和光刻扩散是将掺杂物diffused 到硅片表面，形成p-n 结，是太阳能电池的关键工艺之一。
光刻是通过光掩膜技术在硅片表面形成电极图案，为后续的金属化工艺做准备。
4.金属化金属化是在硅片表面沉积金属电极，将光电转换的电荷导出，形成电路。
金属化工艺需要高精度的设备和工艺控制，以确保电极与硅片的良好接触性和导电性。
5.封装封装是将太阳能电池芯片与支撑材料（如玻璃、背板等）进行封装，保护太阳能电池不受外界环境影响，并提高组件的稳定性和耐久性。
6.测试和质检经过封装后的太阳能电池需要进行测试和质检，以确保电池组件的性能符合要求。
测试包括电性能测试、外观检查、温度湿度试验等，质检则是对电池组件的质量进行全面检查。
7.成品包装最后一步是将经过测试和质检合格的太阳能电池组件进行包装，以便运输和安装。
包装通常采用防震、防潮的材料，保证太阳能电池组件在运输过程中不受损坏。
总的来说，太阳能电池的制造工艺是一个复杂而精密的过程，涉及多个步骤和环节。
只有严格控制每个工艺步骤，确保材料和设备的质量，才能生产出高效、稳定的太阳能电池产品。
随着太阳能电池技术的不断进步和完善，相信太阳能电池将在未来发挥越来越重要的作用，成为清洁能源领域的主力。
晶体硅太阳能电池生产工艺流程图
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180 μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用 P型硅片来制作太阳能电池，一般用 POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成 P-N结。
扩散的最高温度可达到 850- 900℃。
这种方法制出的 PN结均匀性好，方块电阻的不均匀性小于 10％，少子寿命大于 10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl 2（气） 2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2与HF生成可溶于水的 SiF 62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为：SiO2＋6HF → H2（SiF 6）＋ 2HO(4) 减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)技术在电池表面沉积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
太阳能电池片生产流程解析
太阳能电池片生产流程解析一、概念太阳能电池：就是将太阳能转化为电能的半导体器件。
二、工艺流程太阳能电池工艺流程：清洗制绒→扩散→刻蚀→去PSG→ PECVD→丝网印刷→烧结→测试分档→分选→包装（一）、制绒和清洗硅片表面处理的目的：去除硅片表面的机械损伤层，清除表面油污和金属杂质，形成起伏不平的绒面，增加硅片对太阳光的吸收效率。
绒面腐蚀原理：利用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率的各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布的表面形貌，就称为表面织构化。
角锥体四面全是由〈111〉面包围形成，反应式为：Si+2NaOH+H2O →NaSiO3+2H2↑制备绒面的目的：减少光的反射率，提高短路电流（Isc），最终提高电池的光电转换效率。
陷光原理：当光入射到一定角度的斜面，光会反射到另一角度的斜面，形成二次或者多次吸收，从而增加吸收率。
影响绒面质量的关键因素：1.NaOH浓度 2.异丙醇浓度 3.制绒槽内硅酸钠的累计量 4. 制绒腐蚀的温度 5.制绒腐蚀时间的长短 6.槽体密封程度7.异丙醇的挥发程度化学清洗原理HF去除硅片表面氧化层：SiO2 + 6HF → H2[SiF6] + 2H2OHCl去除硅片表面金属杂质：盐酸具有酸和络合剂的双重作用，氯离子能与Pt2+、Au3+、 Ag+、Cu+、Cd2+、Hg2+等金属离子形成可溶于水的络合物。
★注意事项NaOH、HCl、HF都是强腐蚀性的化学药品，其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道，所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。
一旦有化学试剂伤害了员工的身体，马上用纯水冲洗30分钟，送医院就医。
（二）、扩散太阳电池制造的核心工序——PN结（太阳电池的心脏）扩散的目的：形成PN结太阳能电池磷扩散方法1.三氯氧磷（POCl3）液态源扩散2.喷涂磷酸水溶液后链式扩散3.丝网印刷磷浆料后链式扩散，现大多采用的是第一种方法。
太阳能电池涂布工艺流程
太阳能电池涂布工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!太阳能电池涂布工艺流程：①浆料制备：将活性物质、导电剂、粘合剂等按一定比例混合，研磨成均匀的浆料，用于后续的涂布工序。
②基片准备：选用清洁、平整的硅片作为基底，进行预处理，包括清洗、烘干，确保表面无杂质。
③涂布：使用丝网印刷、喷涂、刮刀或旋涂等方法，将浆料均匀涂布在硅片表面，形成所需的厚度和图案。
④干燥：涂布后，将硅片送入干燥炉，去除溶剂，固化浆料，形成稳定的涂层。
⑤烧结：在高温下对涂层进行烧结，使浆料中的成分熔融并重新结晶，形成良好的电接触层。
⑥检测与修复：对涂布后的硅片进行质量检测，包括外观、厚度、电阻等，必要时进行修补或重做。
⑦电极制作：在电池片的正面和背面，通过丝网印刷等方法涂布金属电极浆料，形成上下电极。
⑧共烧：将金属电极浆料在高温下烧结，形成良好的金属接触，同时完成电池片的最后固化。
⑨性能测试：对制备完成的太阳能电池片进行光电性能测试，包括转换效率、短路电流、开路电压等指标。
⑩分选与封装：根据测试结果对电池片进行分级，将合格的电池片进行封装，制成太阳能电池组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能电池工艺流程
表2 焊条类别、代号及范围
焊条类别
钛钙型 纤维素型钛 型 钛型、钛钙 型 低氢型、碱 性 钛型、钛钙
碱性
PPT文档演模板
焊条类别代 号
F1 F2 F3 F3J
F4
F4J
相应型号
EXX03 EXX10
EXXX(X)16/-17 EXX15/-16
EXXX(X)16/-17 EXXX(X)16/-17
组件的封装结构、封装材料和封装工艺与组件的工作 寿命、可靠性和成本，有着密切的关系，但有时会被忽视。
PPT文档演模板
太阳能电池工艺流程
1.3 太阳能电池组件产品介绍
1. 单晶硅太阳电池组件
美国AP公司的单晶 硅电池36片串联，经层 压封装而成的。其峰值 功率75W。，组件上盖 板材料为低铁钢化玻璃， 周边采用铝合金边框固 定，这种组件的寿命长 (约25年)，一般用于各 类光伏电站。
牌号 J422/J502 J505GX
适用焊件的 焊条范围 F1
• ——光伏组件输出功率：从零点几瓦到数百瓦不
等
PPT文档演模板
太阳能电池工艺流程
1.2 太阳能电池组件的分类
1. 单晶硅太阳能电池组件 2. 多晶硅太阳能电池组件 3. 刚性衬底薄膜太阳能电池组件 4. 柔性薄膜太阳能电池组件
碲化镉薄膜 非晶硅薄膜
PPT文档演模板
单结晶硅太阳电池 SINGLE CRYSTAL
• 8、焊接接线盒：在组件背面引线处焊接 一个盒子，以利于电池与其他设备或电池 间的连接。 焊接面积大于总面积的80%， 接线盒用1521(A、B) 硅胶一定比例填充。
1521硅胶配对比例 • A ：B=6 ：1（质量） • A ：B=3 ：1（体积）
PPT文档演模板
太阳能电池工艺流程
2.9 组件清洗
双面玻璃太阳电池组件结构
PPT文档演模板
太阳能电池工艺流程
1.4太阳能电池组件实物图
• 太阳能电池组件是太阳能照明设备和发电设 备能够正常工作的源头。
PPT文档演模板
太阳能电池工艺流程
1.4 生产各种型号的太阳能电池组件，可
广泛应用于生活中的各个方面
• 三种材料制可作各种规格的太阳能电池板
PPT文档演模板
PPT文档演模板
太阳能电池工艺流程
正面焊接
PPT文档演模板
太阳能电池工艺流程
2.3 背面串接
• 3、背面串接：背面焊接是将72片电池串接在一 起形成一个组件串，我们目前采用的工艺是手动 的，电池的定位主要靠一个膜具板，上面有72个 放置电池片的凹槽，槽的大小和电池的大小相对 应，槽的位置已经设计好，不同规格的组件使用 不同的模板，操作者使用电烙铁和焊锡丝将“前 面电池”的正面电极（负极）焊接到“后面电池” 的背面电极（正极）上，这样依次将72片串接在 一起并在组件串的正负极焊接出引线。
池组件，即多个单体太阳能电池互联封装
后成为组件。PPΒιβλιοθήκη 文档演模板太阳能电池工艺流程
1.1太阳能电池组件概论
• ——作用：
• 单个太阳能电池往往因为输出电压太低，输 出电流不合适，晶体硅太阳能电池本身又比较脆， 不能独立抵御外界恶劣条件，因而在实际使用中 需要把单体太阳能电池进行串、并联，并加以封 装，接出外连电线，成为可以独立作为光伏电源 使用的太阳能电池组件(Solar Module或PV Module，也称光伏组件)。太阳能电池组件通过 吸收阳光，将太阳的光能直接变成用户所需的电 能输出。
PPT文档演模板
单晶硅太阳电池组件
太阳能电池工艺流程
1.3太阳能电池组件产品介绍
2.双面玻璃太阳电池组件
与普通组件结构相比，双面玻璃组件利用玻璃代替 TPE(或TPT)作为组件背板材料。
由于这种组件有美观、透 光的优点，在光伏建筑上应用 非常广泛，如：太阳能智能窗， 太阳能凉亭和光伏建筑顶棚、 光伏玻璃幕墙等。与建筑结合 是太阳能光电发展的一大趋势。 因此，预计双面玻璃组件商业 市场会进一步扩大。
• 9、组件清洗：好的产品不仅有好的质量 和好的性能，而且要有好的外观，所以次 工序保证组件清洁度，铝边框边上的毛刺 要去掉，确保组件在使用减少对人体的损 伤
PPT文档演模板
太阳能电池工艺流程
2.10 组件电性能测试
• 10、组件测试：测试的目的是对电池的输 出功率等参数进行标定，测试其输出特性， 确定组件的质量等级。
PPT文档演模板
太阳能电池工艺流程
层压
PPT文档演模板
太阳能电池工艺流程
2.7 装框
7、装框：类似与给玻璃装一个镜框；给玻 璃组件装铝框，增加组件的强度，进一步 的密封电池组件，延长电池的使用寿命。 边框和玻璃组件的缝隙用硅酮树脂（1527 硅胶）填充。
PPT文档演模板
太阳能电池工艺流程
2.8 焊接接线盒
• （1） 光—热—电转换方式。 • （2） 光—电直接转换方式该方式是利用光电效
应（光生伏特效应），将太阳辐射能直接转换成 电能，光—电转换的基本装置就是太阳能电池。
PPT文档演模板
太阳能电池工艺流程
1.1太阳能电池组件概论
• ——电池组件定义： 具有外部封装及内部
连接、能单独提供直流电输出的最小不可 分割的太阳能电池组合装置，叫太阳能电
PPT文档演模板
太阳能电池工艺流程
2.2 正面焊接
• 2、正面焊接：是将汇流带焊接到电池正 面（负极）的主栅线上，汇流带为镀锡的 铜带，我们使用的焊接机可以将焊带以多 点的形式点焊在主栅线上。焊接用的热源 为一个红外灯（利用红外线的热效应）。 焊带的长度约为电池边长的2倍。多出的焊 带在背面焊接时与后面的电池片的背面电 极相连。
PPT文档演模板
太阳能电池工艺流程
2.6 层压
6、组件层压：将敷设好的电池放入层压机内，通 过抽真空将组件内的空气抽出，然后加热使EVA 熔化将电池、玻璃和背板粘接在一起；最后冷却 取出组件。层压工艺是组件生产的关键一步，层 压温度层压时间根据EVA的性质决定。我们使用 快速固化EVA时，层压循环时间约为22分钟。固 化温度为145℃ 左右，层压时EVA熔化后由于压 力而向外延伸固化形成毛边，所以层压完毕应将 其切除。
PPT文档演模板
太阳能电池工艺流程
背面串接
PPT文档演模板
太阳能电池工艺流程
2.4 叠层
• 4、叠层：背面串接好且经过检验合格后，将组 件串、钢化玻璃和切割好的EVA、背板（TPT） 按照一定的层次敷设好，准备层压。玻璃事先涂 一层试剂（primer）以增加玻璃和EVA的粘接强 度。敷设时保证电池串与玻璃等材料的相对位置， 调整好电池间的距离，为层压打好基础。（敷设 层次：由下向上：玻璃、EVA、电池、EVA、背 板TPT）。
PPT文档演模板
太阳能电池工艺流程
组件电性能测试
PPT文档演模板
终测机
终测曲线
太阳能电池工艺流程
2.11 组件EL测试
• 125*150*72组件EL图像
PPT文档演模板
太阳能电池工艺流程
2.12 成品检验
• 12、成品检验：为了使组件产品质量满足 相关要求，使组件的最终检验操作过程规 范化，主要对组件成品的全面检验：型号、 类别、清洁度、各种电性能的参数的确认， 以及对组件优劣等级的判定和区分。
太阳能电池工艺流程
（一）、“2002年考规”对八种焊接方 法的焊工考试作出规定，除此以外的 焊接方法都按四十三条规定进行考试 。
• 药芯焊丝电弧焊考试规定与熔化极 气体保护焊相同，常用半自动与自动 焊方式( 实质上是手工焊与机械焊）。
• 堆焊不能称为焊接方法，只是焊接 方法的运用，各种焊接方法焊接操作 技能考试规定也适用于堆焊的运用。
PPT文档演模板
太阳能电池工艺流程
2.1 电池检验（分片）
• 1、电池检验：由于电池片制作条件的随 机性，生产出来的电池性能不尽相同，所 以为了有效的将性能一致或相近的电池组 合在一起，所以应根据其性能参数进行分 类；电池测试即通过测试电池的输出参数 （电流和电压）的大小对其进行分类。以 提高电池的利用率，做出质量合格的电池 组件
PPT文档演模板
太阳能电池工艺流程
叠层
PPT文档演模板
太阳能电池工艺流程
2.5 中道检验（过程检验）
• 5、中道检验：过程检验 • 层压前检验人员负责对层叠好后待压组件进行
100%目检 • 检验范围在观察架区域。要求在观察架上无组件
检验时可在层叠区域观察层叠员工是否按标准操 作（存在过程检验） • 发现问题时，请在“中检工序检查记录表”上清 楚记录。如有异常问题，请及时反馈,并使相关人 员进行返工处理 • 保质保量的完成赋予的生产任务（检验）
PPT文档演模板
太阳能电池工艺流程
2.13 包装入库
• 13、包装入库：对产品信息的记录和归纳， 便于使用和今后查找和数据调用
PPT文档演模板
太阳能电池工艺流程
Thank You!
PPT文档演模板
太阳能电池工艺流程
锅炉压力容器压力管道 焊工考试规则
PPT文档演模板
太阳能电池工艺流程
第一十三条：焊接操作技能考试应从焊 接方法、试件材料、焊接材料及试件 形式等方面进行考核。
多结晶硅太阳电池 POLY CRYSTAL
非结 晶硅 太阳 电池 AMO RPHO US
太阳能电池工艺流程
1.2 太阳能电池组件的分类
1. 晶体硅太阳能电池组件
晶体硅
单晶硅太阳能电池
太阳能电池 多晶硅太阳能电池
由于大面积(如面积200×200mm2，Φ200mm，厚度 δ=0.2～0.3mm)的硅片比较脆，而单体电池的输出电压又 仅在0.45～0.60V之间，因而需要首先将若干个单体电池进 行串(并)联以获得必要的输出电压、电流(功率)，然后再根 据实际用途的需要进行封装。
