桥架技术规范书
目录附件一: 技术规范 1附件二：供货范围 7附件三：技术资料及交付进度 17附件四：交货进度附件五：设备监造、检验和性能试验 21附件七：技术服务和设计联络 241.1 本设备技术规范书合用于电缆桥架的定货。
它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本招标书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本设备技术规范书的条文提出异议(如有请在差异表中体现)，则意味着卖方提供的设备彻底符合本技术规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 卖方所提供的产品应在相应工程或者条件下有1至2台运行并已超过两年，以证明安全可靠。
1.6 本设备技术规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本规范未尽事宜，由买、卖双方商议确定。
1) 主厂房零米海拔高度: 408m(黄海高程)2) 多年平均气压：963.6hpa3) 多年平均气温：13.4℃4) 极端最高气温：42.6℃5) 极端最低气温：-14.8℃6) 多年平均最高：19.0℃7) 多年平均最低：8.7℃8) 多年最热月平均：26.3℃9) 多年最冷月平均：-1.2℃10) 多年平均相对湿度：60%11) 最小相对湿度：0%12) 多年平均风速： 2.4m/s13) 实测最大风速：40m/s14) 30年一遇最大风速：29.7m/s15) 污秽等级IV级(爬距：3.1cm/kV，按最高工作电压计)16)地震烈度7度水平加速度0.15g垂直加速度0.1g3.1 本技术规范书为电缆桥架及相关附件的技术要求。
3.1.1 本技术规范书包括以下几种型式：镀锌钢制电缆桥架及其附件(包括盖板、链接片、螺栓等)；铝合金电缆桥架及其附件(包括盖板、链接片、螺栓等)；镀锌钢制支吊架及其附件，整体电缆竖井及其附件。
热镀锌桥架技术要求

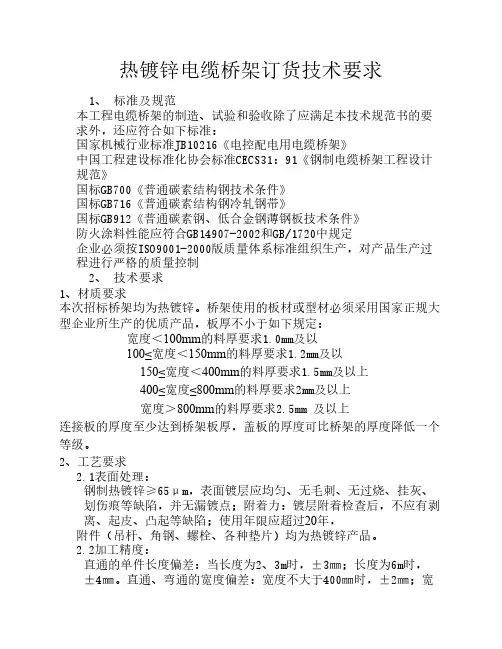

热镀锌电缆桥架订货技术要求1、 标准及规范本工程电缆桥架的制造、试验和验收除了应满足本技术规范书的要求外，还应符合如下标准：国家机械行业标准JB10216《电控配电用电缆桥架》中国工程建设标准化协会标准CECS31：91《钢制电缆桥架工程设计规范》国标GB700《普通碳素结构钢技术条件》国标GB716《普通碳素结构钢冷轧钢带》国标GB912《普通碳素钢、低合金钢薄钢板技术条件》防火涂料性能应符合GB14907-2002和GB/1720中规定企业必须按ISO9001-2000版质量体系标准组织生产，对产品生产过程进行严格的质量控制2、 技术要求1、材质要求本次招标桥架均为热镀锌。
桥架使用的板材或型材必须采用国家正规大型企业所生产的优质产品，板厚不小于如下规定：宽度＜100mm的料厚要求1.0mm及以100≤宽度＜150mm的料厚要求1.2mm及以150≤宽度＜400mm的料厚要求1.5mm及以上400≤宽度≤800mm的料厚要求2mm及以上宽度＞800mm的料厚要求2.5mm 及以上连接板的厚度至少达到桥架板厚，盖板的厚度可比桥架的厚度降低一个等级。
2、工艺要求2.1表面处理：钢制热镀锌≥65μm，表面镀层应均匀、无毛刺、无过烧、挂灰、划伤痕等缺陷，并无漏镀点；附着力：镀层附着检查后，不应有剥离、起皮、凸起等缺陷；使用年限应超过20年，附件（吊杆、角钢、螺栓、各种垫片）均为热镀锌产品。
2.2加工精度：直通的单件长度偏差：当长度为2、3m时，±3㎜；长度为6m时，±4㎜。
直通、弯通的宽度偏差：宽度不大于400㎜时，±2㎜；宽度大于400㎜时，±3㎜。
其他构件的尺寸偏差按《一般公差线性尺寸的未注公差》GB/T1804标准C级的规定。
桥架表面应平整、光洁，工作表面不应有损伤电缆绝缘层的毛刺、锐边等缺陷。
2.3焊接质量：钢制件应采用电弧焊。
焊点应均匀、统一饱满，没有漏焊、虚焊、烧穿、裂纹、夹渣、弧坑等缺陷。
热浸镀锌电缆桥架技术要求
河钢乐亭钢铁项目热浸镀锌电缆桥架技术要求1供应商资格要求1.1 供应商必须具备独立企业法人资格，持有效的营业执照且经营状况良好，并具备履行合同能力的设备制造商。
供应商注册资金5000万元及以上。
1.2取得ISO9001：2008质量管理体系认证证书、ISO14001：2004环境管理体系认证、OHSAS18001职业健康体系认证。
1.3 供应商具有电缆桥架的生产资质的制造商，资质文件齐全。
1.4 供应商至少有五家沿海企业，2013年（含）之后的热浸镀锌电缆桥架良好的使用业绩（要求提供满足条件的用户使用合同件作为证明材料）。
1.5具有良好的商业信誉，2016年至今在经营活动中没有重大违法记录。
（以全国企业信用信息公示系统和信用中国查询结果为准）1.6供应商近三年营业总额达到24000万元人民币（近三年为2015年至2017年）2供货要求2.1使用条件和标准2.1.1使用环境条件安装地点：户内外海拔高度：≤1000m环境温度： -25至+40℃最大日温差： 25℃年最高日气温： 43℃年最低日气温： -30℃环境湿度：日平均相对湿度<95%；月平均相对湿度<90% 地震烈度：八度年均雷暴日： 45天/年污秽等级：Ⅳ级气候条件：海洋性气候无霜期： 177d2.1.2制造标准遵循《电控配电用电缆桥架JB/T 10216-2013》《电缆管理电缆托盘系统和电缆梯架系统 GB/T 21762-2008》中国工程建设标准化协会标准CECS31：2006《钢制电缆桥架工程设计规范》等主要现行标准，选材均应遵守并不低于现行的国家标准, 本技术条件的修改变动需经双方同意方可有效。
2.2技术要求2.2.1 结构形式*2.2.1.1电缆桥架采用河钢集团或同档次企业所生产的热轧钢板(Q235)为基础材料板，表面做热浸镀锌处理。
锌的材质为0#锌，锌含量99.995%以上，保证热浸镀锌质量，桥架需在结构焊接工艺完成后，整体热浸镀锌处理。
桥架技术要求
1.1电缆桥架技术要求1.1.1 技术标准产品质量必须符合现行国家及行业的技术标准要求。
1.1.2 电缆桥架(托盘)技术要求♦电缆桥架由低碳钢制作并于冲孔后热浸镀锌。
♦冲孔须为椭圆形排列成晶格形，其每段冲孔面积应不少于7%；冲孔之间中心距离不大于100mm。
♦对于适用于消防设备供电电缆桥架则不需做冲孔。
♦整个电缆桥架系统须有电气上的连续性接地。
供应商必须提供充足的供接地用铜编织带。
并且沿电缆桥架全长每个接头处(包括非直线)应至少有一可靠接地连接点。
♦电缆桥架直段长度标准为2M。
但有特殊要求时，依据实际需要，直段长度按进场材料计划要求提供。
♦电缆桥架规格在200以上必须配备内外连接片，200以下按实际情况酌情配备。
♦电缆桥架高度为150MM时，每端连接孔应为双排，不少于12只；高度为100MM时，每端各6只连接孔。
各种电缆桥架及弯头，三通应配置连接片,方颈螺栓、螺母、垫片齐全。
每段电缆桥架均须标识清晰齐全。
注明规格型号、生产厂家及生产日期。
应保证产品质量，单节、单件主体禁用拼接方式。
♦电缆桥架之尺寸如下，但不局限于以下规格，材质的厚度需满足国家制造产品的要求(JB/T0216-2000，GB/T11253，CECS31、91)。
♦所有夹紧螺栓，螺帽，垫片等均须热浸镀锌。
♦所供桥架托盘均配齐与槽体相同材质的盖板。
线槽、盖板需设置锁扣、压盖板。
桥架隔板材质、材料性能与所报桥架规格相适应。
1.1.3 电缆梯架技术要求♦电缆梯架必须无需在工地钻孔并须尽量减少在工地切断的可能。
电缆梯架制造需满足JB/T10216-2000，GB/T11253，CECS31-91等的标准要求。
♦电缆梯架须由热浸镀锌低碳钢制作。
电缆梯架的两条边框至少必须为40毫米高其顶缘须卷边以增加强度。
梯级的中心间隔约为300毫米，并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣，鞍型夹，冲孔带，电缆夹等固定夹。
♦在水平弯曲，垂直方向弯曲、分支和电缆梯架缩小宽度时，须使用制造厂的标准直角弯节，分支接头，偏心缩节，直线缩节。
桥架出厂检验报告
桥架出厂检验报告桥架是一种用于电力、通信、广播、电视、照明等设备引入室内的重要设施，具有防火、防鼠、防腐、隔离电磁干扰等优点。
在桥架生产完成后，为了确保其质量和安全性能，需要进行出厂检验。
下面是一份关于桥架出厂检验的报告，超过了1200字。
1.检验概述本次出厂检验是对“XXX桥架”进行的一次全面检验。
检验旨在验证该桥架是否符合相关标准和技术要求，以确保其质量和安全性能达到要求。
2.检验对象检验对象为公司生产的XXX桥架产品。
3.检验内容（1）外观质量：检查桥架表面是否有明显的损坏、翘曲、划伤等问题，并验证涂层的附着力是否符合要求。
（2）尺寸精度：测量桥架的长度、宽度、高度等尺寸，与设计要求进行比对。
（3）材料性能：取样测试桥架材料的拉伸强度、弯曲强度等力学性能参数。
（4）防腐性能：采用盐雾试验、冷/热冲击试验等方法，测试桥架的防腐蚀性能。
（5）绝缘性能：进行电绝缘测试，验证桥架的绝缘性能是否符合要求。
（6）荷载能力：设置不同荷载条件下的试验样本，通过试验验证桥架的荷载能力是否达到设计标准。
（7）安全性能：进行防火性能测试，包括阻燃性能、烟密度等指标测试，确保桥架能在火灾条件下保持一定的安全性能。
（8）电磁兼容性：测试桥架对电磁干扰的屏蔽效果，验证其对通信、广播、电视等设备的影响是否符合要求。
4.检验结果（1）外观质量：经检验，桥架表面无明显破损、划伤，涂层附着力良好。
（2）尺寸精度：桥架的长度、宽度、高度等尺寸与设计要求基本一致。
（3）材料性能：经拉伸测试和弯曲测试，桥架材料具有合格的力学性能参数。
（4）防腐性能：经盐雾试验和冷/热冲击试验，桥架具有良好的防腐蚀性能。
（5）绝缘性能：经电绝缘测试，桥架具有合格的绝缘性能。
（6）荷载能力：经试验，桥架的荷载能力满足设计标准要求。
（7）安全性能：经防火性能测试，桥架具有一定的防火性能，符合相关标准。
（8）电磁兼容性：经测试，桥架对电磁干扰具有良好的屏蔽效果。
桥架出厂检验报告审批稿
桥架出厂检验报告审批稿【审批稿】报告编写单位：XXX公司报告编写日期：XXXX年XX月XX日报告编号：XXXXXX审批人：XXX单位XXX岗位审批日期：XXXX年XX月XX日一、报告目的本报告旨在为XXX公司出厂的桥架进行检验，并对其各项性能指标进行评估，以确保产品符合相关标准和规范要求。
二、报告内容1.产品信息：包括产品名称、型号、规格、出产日期等信息；2.检验标准：明确使用的检验标准和规范；3.检验方法：介绍所采用的检验方法和仪器设备；4.检验结果：对桥架的各项性能指标进行评估，并与标准要求进行对比；5.检验结论：对桥架是否合格进行评定，并提出相应的建议；6.报告附件：包括照片、检测记录、检测曲线等相关附件。
三、报告详细内容1.产品信息根据客户要求，本次出厂检验的产品为XXX公司生产的XXX型桥架，规格为XXXXX。
该产品出厂日期为XXXX年XX月XX日。
2.检验标准本次检验所采用的标准为国家标准XXXXX，并参考相关行业标准和规范。
3.检验方法检验过程中采用了XXX测量仪器和设备，并结合可行的检验方法进行评估。
4.检验结果对桥架的各项性能指标进行了测量和分析，得出如下结果：(1)外观质量：桥架的外观无明显缺陷，表面光洁度符合标准要求；(2)结构强度：经过载荷试验，桥架能够承受额定载荷，结构强度满足标准要求；(3)腐蚀性能：经过盐雾试验，桥架无明显腐蚀迹象，腐蚀性能良好；(4)绝缘性能：经过绝缘电阻测试，桥架的绝缘性能合格；(5)抗震性能：经过振动试验，桥架能够抵御常见的地震影响，抗震性能达标。
5.检验结论综合以上检验结果，本次出厂的桥架符合相关标准和规范要求。
建议XXX公司可继续按照标准要求生产和销售相关产品，以确保产品质量和安全性能。
四、报告附件本报告附件包括了本次检验的照片、检测记录、检测曲线等相关附件，详见附件部分。
桥架验收规范
钢制电缆桥架工程设计规范CECS31∶91主编单位：中国工程建设标准化协会电气工程委员会批准单位：中国工程建设标准化协会批准日期：1991年12月27日第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。
