灯箱结构
3-chart灯箱结构示意图
吸塑盒 (旋转180°
层叠)
吸塑盒 (正放)
3chart铝型材灯箱示意图
顶板(塑料 10mm厚) 1pcs
Chart框架 3set
底板(塑料 10mm厚) 1pcs
技术说明： 1. 整个灯箱由40型材主框架和3set chart
框架、顶板、底板组成； 2. 支撑附近包括脚支撑、角撑以及诺干
固定螺钉组成；
2mm厚均光板 1pcs
20铝型材框架 1set
L型支撑 4pcs
5mm厚透明玻 璃 1pcs
Chart框架示意图
Chart框架爆炸图说明： 1. 20*20铝型材构成的主体尺寸为1050*800； 2. 透明玻璃和均光板构成的主体尺寸为1020*770 ；
光源框架块 1set
主框架 1set 角撑 20pcs
脚支撑 4pcs
3cha10mm厚) 1pcs
光源框架块 1set
Chart框架 3set
底板(塑料 10mm厚) 1pcs
角撑 20pcs 脚支撑 4pcs
爆炸图：
1. 顶板和底板构成的主体尺寸为1050*800*10； 2. 40*40型材主框架的主体尺寸为L1050*W880*H1000 ；
吸塑盒 (正放层叠)
产品放置示意图
吸塑盒 (正放)
小飞机电路板放置示意图
小飞机成品放置示意图
技术说明：
1. lens预定位夹块在正常位时（夹紧位）套住10个holder，手工放入lens 将螺纹导正后，再用预调焦棒将lens旋入到一定高度。
2. 取夹块时双手同时手按下手柄，使夹块张开后取出后，进行下10个 holder的操作。
广告灯箱制作施工工艺
广告灯箱制作施工工艺1、灯箱布画面的制作1.1灯箱画面制作的主要步骤：将贴膜贴覆于灯箱布上施工工具：塑料刮板、胶刷、哥俩好粘胶、美工刀1.2贴膜的搭接：不同颜色贴膜的搭接，应让深颜色的贴膜叠在浅颜色贴膜的上面。
同颜色贴膜的搭接，应遵循上压下的原则。
为防止潜在的漏光可能，贴膜的搭接尺寸应为3mm左右.贴膜的搭接—应尽量使用同一卷材料进行画面拼接，至少要采用同一批次材料；贴膜上边缘与上边缘搭接，下边缘与下边缘搭接，尽量减少色差。
1.3贴膜的施工—贴覆后应无褶皱、气泡、破损。
1.4画面的验收项目:画面打灯后应颜色均匀，颜色与打灯前无明显区别。
整体画面无明显阴影。
（拼接布的接缝处允许有阴影）。
1.5灯箱布（画面）尺寸的确定量取画面净尺寸后，画面加工商制作画面时会自动加上留边尺寸，将贴膜边缘刷上胶晾一分钟后，对齐贴覆于灯箱布上，两人一组均匀将灯箱布绷紧二、灯箱的结构及安装2.1制作灯箱画面扣眼：扣眼中心距灯箱布边缘不小于50mm，距离画面净尺寸边缘不小于35mm，相邻扣眼间的中心距不大于150mm。
扣眼冲孔完毕后应套镀锌铁环。
2.2箱画面的安装：当绷紧PII灯箱底材时，灯箱底材会受到拉伸，在常温下最大拉伸量为5mm/m。
绷紧时应同时绷紧相对应的两个点，随意的绷紧可能会导致画面起皱。
最后以Z字形绑扎法进行固定绑扎。
2.3灯箱结构的制作1）灯箱主体结构：为灯箱的主要框架，决定灯箱的外观形状、牢固程度、重量及结构耐久性等方面。
灯箱主体结构是主要尺寸，使用的主要材料为方钢，灯箱前檐口及斜撑采用角钢，连接方式采用焊接。
2）灯箱的辅助结构：为灯箱的次要结构框架，主要用于固定镇流器、电容及灯箱布等。
灯箱主体结构、灯箱辅助结构、功能构件等框架结构在焊接完毕后，应去除焊渣并人工打磨除锈，至少涂刷两遍防锈漆后，喷涂白色硝基漆。
2.4灯箱的电路结构：为灯箱的电气部分之一。
主线、辅线均应采用GB阻燃铜线，线径应满足负载要求。
且排布线路必须采用阻燃线槽。

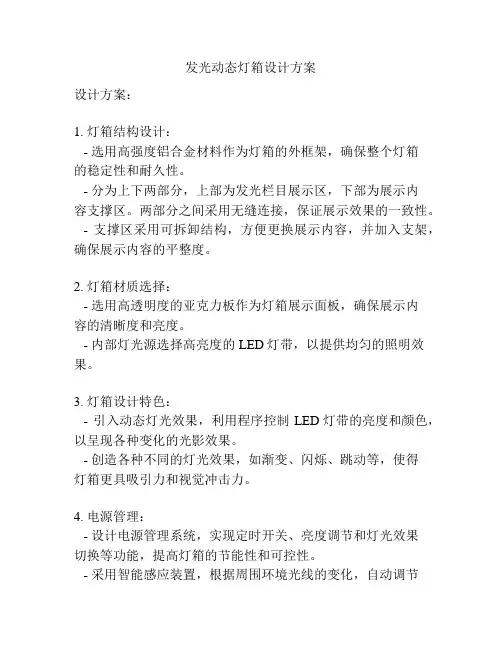

发光动态灯箱设计方案
发光动态灯箱设计方案
设计方案：
1. 灯箱结构设计：
- 选用高强度铝合金材料作为灯箱的外框架，确保整个灯箱
的稳定性和耐久性。
- 分为上下两部分，上部为发光栏目展示区，下部为展示内
容支撑区。
两部分之间采用无缝连接，保证展示效果的一致性。
- 支撑区采用可拆卸结构，方便更换展示内容，并加入支架，确保展示内容的平整度。
2. 灯箱材质选择：
- 选用高透明度的亚克力板作为灯箱展示面板，确保展示内
容的清晰度和亮度。
- 内部灯光源选择高亮度的LED灯带，以提供均匀的照明效果。
3. 灯箱设计特色：
- 引入动态灯光效果，利用程序控制LED灯带的亮度和颜色，以呈现各种变化的光影效果。
- 创造各种不同的灯光效果，如渐变、闪烁、跳动等，使得
灯箱更具吸引力和视觉冲击力。
4. 电源管理：
- 设计电源管理系统，实现定时开关、亮度调节和灯光效果
切换等功能，提高灯箱的节能性和可控性。
- 采用智能感应装置，根据周围环境光线的变化，自动调节
灯光亮度，以达到节能效果。
5. 安装与维护：
- 设计易于安装和拆卸的结构，方便现场的安装和维护。
- 配备遥控器或控制面板，方便用户对灯箱进行操作和管理。
通过以上设计方案，可以实现发光动态灯箱的创新、吸引力和艺术性，为场景提供更加多样化和引人注目的展示效果。

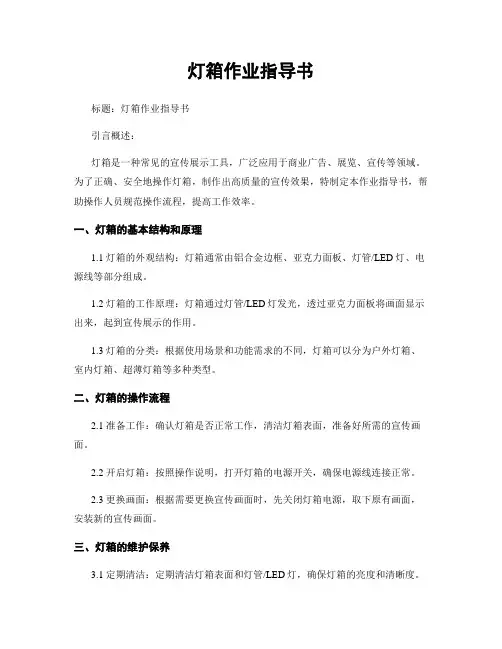

灯箱作业指导书
灯箱作业指导书标题：灯箱作业指导书引言概述：灯箱是一种常见的宣传展示工具，广泛应用于商业广告、展览、宣传等领域。
为了正确、安全地操作灯箱，制作出高质量的宣传效果，特制定本作业指导书，帮助操作人员规范操作流程，提高工作效率。
一、灯箱的基本结构和原理1.1 灯箱的外观结构：灯箱通常由铝合金边框、亚克力面板、灯管/LED灯、电源线等部分组成。
1.2 灯箱的工作原理：灯箱通过灯管/LED灯发光，透过亚克力面板将画面显示出来，起到宣传展示的作用。
1.3 灯箱的分类：根据使用场景和功能需求的不同，灯箱可以分为户外灯箱、室内灯箱、超薄灯箱等多种类型。
二、灯箱的操作流程2.1 准备工作：确认灯箱是否正常工作，清洁灯箱表面，准备好所需的宣传画面。
2.2 开启灯箱：按照操作说明，打开灯箱的电源开关，确保电源线连接正常。
2.3 更换画面：根据需要更换宣传画面时，先关闭灯箱电源，取下原有画面，安装新的宣传画面。
三、灯箱的维护保养3.1 定期清洁：定期清洁灯箱表面和灯管/LED灯，确保灯箱的亮度和清晰度。
3.2 注意防潮防水：避免灯箱受潮，保持灯箱内部干燥，防止短路或损坏。
3.3 定期检查：定期检查灯箱的电源线、开关等部件，确保正常工作，及时更换损坏的零部件。
四、灯箱的安全注意事项4.1 避免过度使用：避免长时间连续使用灯箱，以免造成灯管/LED灯过热损坏。
4.2 防止触电：操作灯箱时，务必断开电源，避免触碰灯箱内部电源线。
4.3 防止碰撞：避免灯箱受到外部碰撞或挤压，以免造成灯箱结构损坏。
五、灯箱的环保问题5.1 合理使用：合理使用灯箱，避免浪费电力资源，减少对环境的影响。
5.2 回收利用：旧的灯箱零部件可以进行回收利用，减少资源浪费。
5.3 替代方案：考虑使用更节能、环保的LED灯作为灯箱光源，减少能源消耗和环境污染。
结语：通过本作业指导书的学习，操作人员可以更加熟练地操作灯箱，确保灯箱的正常工作和宣传效果的展示。
同时，也要注重灯箱的维护保养和环保问题，做到合理使用，减少资源浪费，共同建设绿色环保的社会。
广告灯箱制作、安装、施工方案
广告灯箱制作、安装、施工方案1. 概述广告灯箱是一种常见的户外广告形式，主要用于企业、商铺等场所的宣传。
它具有亮度高、色彩鲜艳、信息传递效果好等特点，因此在市场营销中得到广泛应用。
本文将从制作、安装、施工三个方面，详细介绍广告灯箱的相关内容。
2. 广告灯箱制作2.1 材料准备广告灯箱的材料包括铝合金材质的框架、亚克力板、LED灯条、电源、导线等。
其中亚克力板的厚度一般为3mm，它具有透光性好、耐高温、抗冲击等特点，因此适合用于广告灯箱的制作。
2.2 制作步骤步骤一：制作框架首先按照设计图纸的要求，利用铝合金材料制作出灯箱的框架，包括侧板、底板、顶板、支撑杆等。
制作时需要考虑框架的稳固性和美观度，注意需要进行抛光处理，提高框架的质感。
步骤二：安装灯板其次将亚克力板割成对应尺寸的方块，再进行打孔，将LED 灯条嵌入亚克力板中，用电线将灯条和电源连接起来。
步骤三：固定灯板将安装好LED灯条的亚克力板固定在框架内，采用胶水或螺丝的方式固定灯板，保证灯板的牢固度。
步骤四：安装导光板在灯箱底部安装导光板，使LED灯条能够更好地发光，提高灯箱的亮度和均匀度。
步骤五：封闭灯箱将灯箱的侧板、顶板、底板安装好，并进行封闭，使灯箱内部不受外界干扰，同时保证灯箱的防水、防潮性能。
3. 广告灯箱安装3.1 安装地点选择广告灯箱的安装地点需要考虑多方面的因素，如周边环境、照明情况、交通条件等。
一般来说，广告灯箱适合安装在商业中心、广场、车站等高频人流的地方，以便更好地发挥其宣传效果。
3.2 安装步骤步骤一：测量首先需要测量安装地点的尺寸和灯箱的尺寸，确保灯箱能够完全安装在指定位置上。
步骤二：安装基础设施规划好灯箱的基础设施，根据灯箱的重量和安装高度，选择合适的支架类型，比如钢管支架、混凝土基础等，确保灯箱的稳定性。
步骤三：固定灯箱安装支架后，将制作好的广告灯箱和支架进行对接固定，采用螺丝等方式将灯箱固定在支架上，注意要保证固定力度均匀，不要损坏广告灯箱的框架结构。
灯箱设计方案
灯箱设计方案1. 引言灯箱是一种常见的户外广告展示形式，通过灯光照射使广告内容更加醒目，吸引人们的目光。
本文将介绍一种基于LED灯光的新型灯箱设计方案，旨在提升广告展示效果和节能环保。
2. 设计原理2.1 LED灯光本设计方案使用LED灯光作为灯箱照明源。
LED灯具有节能、寿命长、颜色丰富等特点，成为替代传统照明的理想选择。
LED灯具还具有高亮度、可调节光线、低热释放等优点，能够在不同环境下提供适合的照明效果。
2.2 灯箱材质灯箱设计方案采用透明亚克力作为灯箱面板材质。
亚克力具有高透明度、耐高温、易加工成型等优点，能够提供清晰、明亮的广告展示效果。
2.3 灯箱结构灯箱结构包括灯箱框架和灯箱面板。
灯箱框架采用铝合金材料，具有轻巧、耐腐蚀等特点，能够提供稳固的支撑结构。
灯箱面板与灯箱框架采用拼接方式，便于安装和更换。
2.4 光控系统为了提高灯箱的节能性能，本设计方案还引入了光控系统。
通过光敏传感器感知周围环境的光线强度，自动调节灯箱的亮度。
在白天光线充足时，灯箱亮度降低；在夜晚光线不足时，灯箱亮度增加，以确保广告内容的清晰可见性。
3. 设计步骤3.1 灯箱尺寸确定根据实际需求和广告内容确定灯箱的尺寸。
灯箱尺寸需要与广告内容相匹配，并考虑安装位置的特殊要求。
3.2 材料准备准备LED灯、亚克力面板、铝合金灯箱框架等材料。
确保材料的质量和尺寸符合设计要求。
3.3 灯箱框架制作根据灯箱尺寸，制作铝合金灯箱框架。
确保框架结构稳固，并考虑到安装和维护的便利性。
3.4 灯箱面板制作将亚克力面板根据灯箱尺寸进行切割和加工，确保面板的平整度和透明度。
并根据需要，添加广告内容的印刷或贴纸。
3.5 灯光安装将LED灯安装在灯箱框架内，根据设计要求确定灯具的布置方式和数量。
确保灯光均匀、亮度适中。
3.6 光控系统集成将光敏传感器和控制电路安装在灯箱内部。
调试光控系统，确保能够根据环境光线强度自动调节灯箱亮度。
3.7 安装调试将灯箱悬挂或固定在指定位置，并接入电源。
灯箱结构图
1
埋墙柜务必使用18厘高 品质夹板
2
由于承重问题不可用中纤板做墙 身，开孔位会松动，后果自负
3
由于承重问题不可用大芯板做墙身， 开孔位会松动，后果自负
4
专卖店门面效果图
专卖店门头招牌专柜效果图
商场专柜实木色复合地板
墙身构件可用电钻套上板手安装
埋墙柜墙面务必使用18厘高品质夹板
埋墙柜墙面务必使用18厘高品质夹板
魔女柜效果图
魔女柜施工图
木栏施工图
形象墙字稿图像
形象墙用深灰色透明 玻璃或透明玻璃贴 灰色汽车膜
21
23
试衣间挂钩安装图
灯箱施工图
25
灯箱标准规范
灯箱标准规范编制审核批准
文件编号版次A/0页数5
1.0范围：
本规范规定了灯箱标准要求及其质量要求。
本规范适用于工艺评审和批生产质量检验。
2.0规范性引用文件：
下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本均适用于本规范。
序号编号名称
1
2
3
4
5
6
3.0术语和定义：
无
4.0灯箱标准
4.1灯箱设计要求
4.1.1灯箱的结构方式：单面、双面、多面。
静态、动态。
大型立标、超薄灯箱。
4.1.2灯箱的设计可以采用灯布、灯光片、PP纸、PVC片或不干胶刻字及其他形式。
4.1.3灯箱采用内打光时，灯管排列必须均匀，画面不应有明显的阴影、漏光、影响画面效果。
4.1.4灯箱采用外打光照明时，灯光效果应均匀明亮，避免眩光。
4.1.5室外灯箱应注意防水，防虫、防尘，保证灯箱的散热性，做到灯箱内空气的流通。
4.1.6灯箱的透明窗可以采用透明PC板和钢化玻璃，面积小于2平方PC板可用3mm厚，钢化玻璃用6mm，大于2平方后PC板用4mm厚，钢化玻璃用8mm。
4.1.7画面的固定可以在灯箱内安装乳白板然合用双面胶将画面固定在乳白板上，再就是在画布上打起眼扣用扎带固定。
4.1.8门窗的开起有向上翻，侧边翻，挂扣。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灯箱结构说复杂也不复杂，说不复杂也复杂。
现在就让我们一起去看一下灯箱的结构在哪些吧!
1、框架及面罩
大型灯箱的主要构件为钢、塑结构，底座及边框采用钢或不锈钢结构焊接构成，图案外罩采用玻璃板、有机玻璃板、灯箱布等。
小型门头、杆式、悬挂式灯箱主要构件为钢或注塑框架，图案外罩多采用玻璃、有机玻璃或透明塑料板。
2、图案印刷载体
灯箱的印刷载体按其结构及制作工艺，可采用合成纸、喷绘胶片、自粘性背胶胶片、灯箱画布等材料。
3、辅助光设施
灯箱的辅助光(俗称打光)依据其图案画面的结构，承印材料、印刷墨层厚度、图案幅面进行打光设计，画面质量及均匀性、柔和度高。
