自动控制原理_第一章课后习题解答
自动控制原理(北大丁红版)第一章答案
自动控制原理（北大丁红版）第一章答案 1-1.什么是自动控制系统？自动控制系统通常由哪些基本元件组成？各元件起什么作用？答：自动控制系统就是为实现某一控制目标所需要的所有物理部件的有机组合体。
1、测量元件：测量被控对象的需要控制的物理量，如果这个物理量是非电量，一般需要转化为电量。
2、给定元件：给出与期望的被控量相对应的系统输入量。
3、比较元件：把测量元件检测的被控量实际值与给定元件给出的输入量进行比较，求出它们之间的偏差。
4、放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
5、执行元件：直接作用于被控对象，使其被控量发生变化，达到预期的控制目的。
6、校正元件：也称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用于改善系统性能。
1-2.请说明开环控制系统和闭环控制系统的特点各是什么？答: 开环控制的特点是输出量不影响输入量，不会对系统的控制发生影响。
闭环控制系统具有抑制任何内、外扰动对被控量产生影响的能力，有较高的控制精度，但这种系统使用的元件多，线路复杂，特别是系统的性能分析和设计也较麻烦，而且存在稳定性的问题，如果闭环控制系统的参数匹配得不好，会造成被控量的较大摆动，甚至使系统无法正常工作。
1-3.请说明自动控制系统的性能要求是什么？答：稳准快1-4.请说明下列系统哪些属于开环控制，哪些属于闭环控制？家用电冰箱、家用空调、抽水马桶、电饭煲、多速电风扇、调光台灯、自动报时电子钟。
答：开环控制：抽水马桶、多速电风扇、调光台灯、自动报时电子钟。
闭环控制：家用电冰箱、家用空调、电饭煲。
1-5.下图是一种用电流控制的气动调节阀,用来控制液体的流量.图中,与杆固连的线圈内有一块永久磁铁,当电流通过线圈时,便产生使杆绕支点转动的力矩 , 从而带动档板关闭或打开喷嘴时,进入膜片腔的空气压力将增大,从而将膜片下压 , 并带动弹簧,阀杆一起下移;反之,当喷嘴被打开时,由于空气从喷嘴中跑出,进入,膜片上腔的空气压力将减小,膜片连同弹簧,阀杆便一起上升.此外,阀杆位移反馈回去 , 并由与杆连接的弹簧产生一个平衡力矩.这样,通过电流控制阀杆位移, 从而改变阀门开度,达到控制液体流量的目的.要求:(1) 确定该系统装置的输入量、输出量、控制对象和扰动量。
自动控制原理习题答案详解
自动控制原理习题答案详解自动控制原理习题详解（上册）第一章习题解答1-2日常生活中反馈无处不在。
人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。
试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。
答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。
在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。
同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。
可以想象蒙上双眼取物的困难程度，即使物体的方位已知。
1-3 水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。
描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。
图1-12 水箱水位控制系统原理图答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e >），经功率放大器放大后驱动电动机M 旋转，使进水阀门开度加大，当进水量大于出水量时（12Q Q >），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。
这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。
在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。
1-4 工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。
【2017年整理】自动控制原理课后习题答案第一章
1-1 图1-2是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。
图1-2 液位自动控制系统 解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点（对应r u ）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度r c 。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c 。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c。
系统方块图如图所示：1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统? （１）222)()(5)(dt t r d t t r t c ++=；（２）)()(8)(6)(3)(2233t r t c dt t dc dt t c d dt t c d =+++； （３）dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω； （５）⎰∞-++=t d r dt t dr t r t c ττ)(5)(6)(3)(；（６）)()(2t r t c =；（７）⎪⎩⎪⎨⎧≥<=.6),(6,0)(t t r t t c解：（1）因为c(t)的表达式中包含变量的二次项2()r t ，所以该系统为非线性系统。
自动控制理论第一章习题答案
第一章自动控制概论思考题1、什么是自动控制？他对人类活动有什么意义？所谓自动控制就是在没有人直接参与的情况下，通过控制装置使被控制对象或生产过程自动地按照预定的规律运行，使之达到预期的状态或性能要求。
自动控制是人类在认识世界和发明创新的过程中发展起来的一门重要的科学技术。
依靠它，人类可以从笨重、重复性的劳动中解放出来，从事更富创造性的工作。
2、什么是反馈？什么是负反馈？通常，我们把输出量送回到输入端并与输入信号比较的过程称为反馈。
若反馈的信号是与输入信号相减而使偏差值越来越小，则称为负反馈。
3、开环控制系统是怎样实现控制作用的？请举例说明。
开环控制系统：如果系统的输出端和输入端之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。
例：原始的数控机床进给系统就是开环控制系统。
指令输入到计算机控制系统之中，带动步进电机运动，使工作台移动，产生位移输出。
在日常生活中，许多控制系统都可以理解成开环控制系统，如电风扇的转速是由档位决定的，不能根据环境温度自动调节；洗衣机定时系统是由功能和时间决定，不能根据所洗衣物清洁程度自动调节。
4、闭环控制系统是怎样实现控制作用的？请举例说明。
闭环控制系统：闭环控制（亦称为反馈控制，Feedback Control）是指能对输出量与输入量进行比较，并且将它们的偏差作为控制手段，以保持两者之间预定关系的系统。
如：自动调温空调，当环境温度高于设定温度时，空调制冷系统自动开启，调定室温到设定值。
5、对自动控制系统的基本要求是什么？对控制系统的基本要求是：系统的稳定性、响应的快速性、响应的准确性。
6、试叙述电冰箱中温度控制系统的温度控制过程。
电冰箱温度控制系统由感温管，温度调节，执行动作等系统组成。
冰箱没工作时，感温管内气体遇热就膨涨，触点就将两原来断开的接触点靠在一起了。
冰箱在工作时，由于冰箱内制冷系统在给冰箱不段的输入冷气，就越来越冷，随着温度不短降低，感温管内的气体缩小，气垫就将断点段开，然而就将冰箱停止工作！7、试叙述骑自行车时的闭环控制过程。
自动控制原理第1章习题解答
第1章 习 题1-1 日常生活中存在许多控制系统，其中洗衣机的控制是属于开环控制还是闭环控制？卫生间抽水马桶水箱蓄水量的控制是开环控制还是闭环控制？解：洗衣机的洗衣过程属于开环控制，抽水马桶的蓄水控制属于闭环控制。
1-2 用方块图表示驾驶员沿给定路线行驶时观察道路正确驾驶的反馈过程。
解：驾驶过程方块图如图 所示。
图 驾驶过程方块图1-3自动热水器系统的工作原理如图T1.1所示。
水箱中的水位有冷水入口调节阀保证，温度由加热器维持。
试分析水位和温度控制系统的工作原理，并以热水出口流量的变化为扰动，画出温度控制系统的原理方块图。
图T1.1 习题1-3图解：水位控制：输入量为预定的希望水位,设为H r, 被控量为水箱实际水位,设为H。
当H=H r时，浮子保持一定位置，冷水调节阀保持一定开度，进水量=出水量，水位保持在希望水位上。
当出水量增加时，实际水位下降，浮子下沉，冷水入口调节阀开大，进水量增加，水位上升直到H=H r。
同理，当出水量减少时，实际水位上升，浮子上升，冷水入口调节阀关小，进水量减少，水位下降直到H=H r。
温度控制：在热水电加热器系统中，输入量为预定的希望温度（给定值），设为T r，被控量（输出量）为水箱实际水温，设为，控制对象为水箱。
扰动信号主要是由于放出热水并注入冷水而产生的降温作用。
当T=T r时，温控开关断开，电加热器不工作，此时水箱中水温保持在希望水温上。
当使用热水时，由于扰动作用使实际水温下降，测温元件感受T<T r的变化，并把这一温度变化转换为电信号使温控开关接通电源工作，电加热器工作，使水箱中的水温上升，直到T=T r为止。
温度控制系统的原理方块图如图 所示。
图 热水电加热器控制原理方块图1-4 仓库大门自动开闭系统原理示意图如图T1.2所示。
试说明自动控制大门开闭的工作原理并画出原理方块图。
图T1.2 习题1-4图解：当合上开门开关时，电位器桥式测量电路的偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起，与此同时，和大门连在一起的电刷也向上移动。
中国矿业大学常俊林版《自动控制原理》1-6章课后习题解答(骄阳教育)

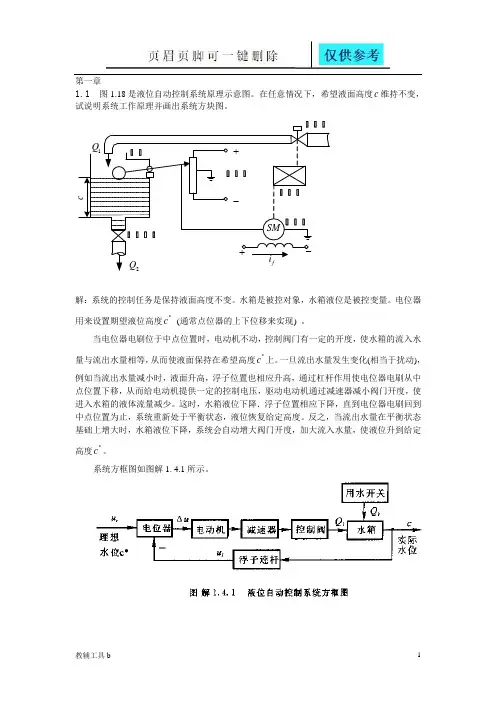

第一章1.1 图1.18是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。
c+-SM___ 1Q浮浮浮浮浮浮2Q浮浮浮浮浮浮浮浮浮浮浮浮fi-+解：系统的控制任务是保持液面高度不变。
水箱是被控对象，水箱液位是被控变量。
电位器用来设置期望液位高度*c(通常点位器的上下位移来实现) 。
当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水量与流出水量相等，从而使液面保持在希望高度*c上。
一旦流出水量发生变化(相当于扰动)，例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。
这时，水箱液位下降．浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。
反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定高度*c。
系统方框图如图解1. 4.1所示。
1.2恒温箱的温度自动控制系统如图1.19所示。
（1） 画出系统的方框图；（2） 简述保持恒温箱温度恒定的工作原理;（3） 指出该控制系统的被控对象和被控变量分别是什么。
M给定电压放大器电机减速器调压器 220～热电偶电阻丝－ ＋－ ＋图1.19 恒温箱的温度自动控制系统解：恒温箱采用电加热的方式运行，电阻丝产生的热量与调压器电压平方成正比，电压增高，炉温就上升。
调压器电压由其滑动触点位置所控制，滑臂则由伺服电动机驱动．炉子的实际温度用热电偶测量，输出电压作为反馈电压与给定电压进行比较，得出的偏差电压经放大器放大后，驱动电动机经减速器调节调压器的电压。
在正常情况下，炉温等于期望温度T ，热电偶的输出电压等于给定电压。
此时偏差为零，电动机不动，调压器的滑动触点停留在某个合适的位置上。
《自动控制原理》(卢京潮,西北工业大学)第一章习题及答案[1]
![《自动控制原理》(卢京潮,西北工业大学)第一章习题及答案[1]](https://img.taocdn.com/s3/m/4e1dbe0b763231126edb11d3.png)
一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。
解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。
1-2 图1-16是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。
图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1-2所示。
1-3 图1-17为工业炉温自动控制系统的工作原理图。
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。
图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。
在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。
此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。
这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。
自动控制原理 第一章习题及答案
一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。
解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。
1-2 图1-16是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。
图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1-2所示。
1-3 图1-17为工业炉温自动控制系统的工作原理图。
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。
图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。
在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。
此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。
这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章
1.1 图1.18是液位自动控制系统原理示意图。
在任意情况下，希望液面高度试说明系
统工作原理并画出系统方块图。
解：系统的控制任务是保持液面高度不变。
水箱是被控对象，水箱液位是被控变量。
电位器
用来设置期望液位高度c* （通常点位器的上下位移来实现）。
当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水
量与流出水量相等，从而使液面保持在希望高度c*上。
一旦流出水量发生变化（相当于扰动），例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。
这时，水箱液位下降•浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。
反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定
高度c*。
系统方框图如图解1.4.1所示。
图S 1-4.1液位自动控制垂统方框图
c维持不变
,
1.2恒温箱的温度自动控制系统如图 1.19所示。
（1） 画出系统的方框图；
（2） 简述保持恒温箱温度恒定的工作原理
；
（3） 指出该控制系统的被控对象和被控变量分别是什么。
图1.19恒温箱的温度自动控制系统
解：恒温箱采用电加热的方式运行， 电阻丝产生的热量与调压器电压平方成正比， 电压增
高，炉温就上升。
调压器电压由其滑动触点位置所控制， 滑臂则由伺服电动机驱动•炉子的
实际温度用热电偶测量， 输出电压作为反馈电压与给定电压进行比较，
得出的偏差电压经放
大器放大后，驱动电动机经减速器调节调压器的电压。
在正常情况下，炉温等于期望温度 T ,热电偶的输出电压等于给定电压。
此时偏差为零， 电动机不动，调压器的滑动触点停留在某个合适的位置上。
这时，炉子散失的热量正好等于 从电阻丝获取的热量，形成稳定的热平衡状态，温度保持恒定。
当炉温由于某种原因突然下降 （例如炉门打开造成热量流失 ）时，热电偶输出电压下降， 与给定电压比较后出现正偏差，
经放大器放大后，驱动电动机使调压器电压升高，
炉温回升，
直至温度值等于期望值为止。
当炉温受扰动后高于希望温度时， 调节的过程正好相反。
最终
达到稳定时，系统温度可以保持在要求的温度值上。
系统中，加热炉是被控对象，炉温是被控变量，给定量是给定电位器设定的电压 （表征
炉温的希望值）。
给定电位计是给定元件，放大器完成放大元件的功能，电动机、减速器和 调压器组
成执行机构，热电偶是测量元件。
系统方框如图解1.4.5所示。
1.3
解：当负载（与接收自整角机 TR 的转子固联）的角位置 亠与发送机Tx 转子的输入角位置 6 一致时，系统处于相对豫止状态，自整角机输出电压 （即偏差电压）为0,放大器输出为 0,
电动机不动，系统保持在平衡状态。
当
R 改变时，亠与二i
失谐，自整角接收机输出与失谐
给定电压
图解1.4.5恒温箱温度控制系统框图
角成比例的偏差电压，该偏差电压经整流放大器、功率放大器放大后驱动电动机转动，带动
减速器改变负载的角位置入，使之跟随3变化，直到与曰一致，系统达到新的平衡状态时为止。
系统中采用测速发电机TG作为校正元件，构成内环反馈，用于改善系统动态特性。
该系统为随动系统。
被控对象是负载；被控量为负载角位置二。
，给定量是发送自整角机TX转子的角位置-。
自整角机完成测量、比较元件的功能，整流放大器、功率放大器共同完成放大
元件的功能，电动机SM和减速器组成执行机构，测速发电机TG是校正元件，
系统方框图如图解146所示。
图解1・匚6 自整角机随动茶统方框图
1.4
解工作原理：温度传感器不断测量交换器出口处的实际水温，并在温度控制器中与给定温
度相比较，若低于给定温度，其偏差值使蒸汽阀门开大，进入热交换器的蒸汽量加大，热水温度升高，直至偏差为零。
如果由于某种原因，冷水流量加大，则流量值由流量计测得，通过温度控制器，开大阀门，使蒸汽量增加，提前进行控制，实现按冷水流量进行前馈补偿，保证热交换器出口的水温波动不大。
系统中，热交换器是被控对象，实际热物料温度为被控变量，冷水流量是干扰量。
系统方框图如图解144所示。
这是一个按干扰补偿的复合控制系统。
图解1.4, 水程揑Msa方極图
1.5
解带上负载后，由于负载的影响，图(a)与图(b)中的发电机端电压开始时都要下降，但图
⑻中所示系统的电压能恢复到110 v,而图(b)中的系统却不能。
理由如下；
对图(a)所示系统，当输出电压u低于给定电压时，其偏差电压经放大器K，使电机SM
转动，经减速器带动电刷减小发电机G的激磁回路电阻，使发电的激磁电流i f增大，提高发电机的端电压，从而使偏差电压减小，直至偏差电压为零时，电机才停止转动。
因此，图
(a)系统能保持110V电压不变。
对图（b）所示系统，当输出电压U低于给定电压时，其偏差电压经放大器K，直接使发电机激磁电流i f增大，提高发电机的端电压，使发电机G的端电压回升，偏差电压减小，
但是偏差电压始终不可能等于零，因为当偏差电压为零时，i f =0，发电机就不能工作。
偏
差电压的存在是图（b）系统正常工作的前提条件。
即图（b）中系统的输出电压会低于110V。
