贝叶斯网络
(40-9)
贝叶斯网络中的独立关系
•利用变量间的条件独立关系可以将联合概率分布分解成多个复杂度较低的 概率分布，从而降低模型复杂度，提高推理效率。 •例如：由链规则可以把联合概率分布P(A, B, E, J, M)改写为： 独立参数：1+2+4+8+16=31
– E与B相互独立， 即P(E|B)=P(E) – 给定A时，J与B和E相互独立， 即P(J|B, E, A)=P(J|A) – 给定A时，M与J、B和E都相互独立，即P(M|J, A, B, E)=P(M|A)
– 条件独立 – 因果影响独立 – 环境独立
(40-11)
贝叶斯网络中的独立关系
(一)条件独立
•贝叶斯网络的网络结构表达节点间的条件独立关系。 •三种局部结构
– 顺连 (serial connection) – 分连(diverging connection) – 汇连(converging connection)
(40-15)
贝叶斯网络中的独立关系
(四)环境独立(context independence)
•环境独立是指在特定环境下才成立的条件独立关系。 •一个环境是一组变量及其取值的组合。设环境中涉及变量的集合用 C表示， C的一种取值用c表示，则C=c表示一个环境。 •定义5.8 设X，Y，Z，C是4个两两交空的变量集合，如果 P(X, Y, Z, C=c)>0 且 P(X|Y, Z, C=c)= P(X| Z, C=c) 则称X, Y在环境C=c下关于Z条件独立。若Z为空，则称X, Y在环境C=c下 环境独立。
得到联合概率边缘化分布：
再按照条件概率定义，得到
(40-8)
不确定性推理与联合概率分布
•问题：
•随着变量数目增加，联合概率分布的参数个数成指数级增长。
– n个二值随机变量的联合概率分布包含2n-1个独立参数。
•当变量很多时，联合概率的获取、存储和运算都十分困难。 •在六、七十年代，大多数学者认为概率论不适合于解决人工 智能中的不确定性问题。
•两类评分标准：
① 基于编码理论
– 最小描述长度(Minimum Description Length，MDL) – 贝叶斯信息标准(Bayesian Information Criterion，BIC)
②源于贝叶斯统计
– BDe评分方法
•最小描述长度函数MDL
MDL原理认为最优模型是总描述长度最短的模型。 贝叶斯网络B=<G,θ>描述每一个样本Di的概率，按编码策略对每个样本Di进行 编码。 网络结构G要使得网络描述长度和数据D的编码长度之和最小， 必须在网络结构的复杂性与网络结构的准确性之间确定平衡点。
(40-13)
贝叶斯网络中的独立关系
•定义5.2 X，Y，E是三个互不相交的节点集，说E有向分离X和Y，当且仅 当X和Y之间的通路都被E所阻塞。 •推论5.3 设X和Y为贝叶斯网络中的两个变量。Z为贝叶斯网络中一个不包 含X和Y的节点集合。如果Z分离X和Y，则X和Y在给定Z的条件下相互独立。
•推论5.4 一个节点的马尔科夫覆盖包括该节点的父节点，子节点，以及子 节点的父节点。
•推论5.5 在一个贝叶斯网中，给定变量X的马尔可夫覆盖时，则X条件独立 于网络中所有其它变量。 •推论5.6 在一个贝叶斯网中，给定变量X的父节点Pa(X)，则X条件独立于 它的所有非后代节点。
(40-14)
贝叶斯网络中的独立关系
(三)因果影响独立(causal independence)
因果影响独立指的是多个原因独立地影响同一个结果。
第5章
贝叶斯网络
贝叶斯网络
贝叶斯网络(Bayesian Networks)结合图论和统 计学方面的知识，提供了一种自然表达因果信息的方 法，用于表达随机变量之间复杂的概率不确定性，发 现数据间的潜在关系。 本章介绍如下几个方面的内 容： •贝叶斯网络基本概念 •不确定性推理与联合概率分布 •贝叶斯网络中的独立关系 •贝叶斯网络学习 •贝叶斯网络分类器
(40-6)
不确定性推理与联合概率分布
•5个随机变量：
– 盗窃(Burgle，B) – 地震(Earth Quake，E) – 警铃响(Alarm，A) 接到John的电话(John Call，J) 接到Marry的电话(Marry Call，M)
(40-7)
不确定性推理与联合概率分布
•从联合概率P(A, B, E, J, M)出发，先计算边缘分布 （5.4）
(40-16)
贝叶斯网络学习
贝叶斯网络由结构(有向无环图)和参数(条件概率)两部分构成，分别用 于定性与定量地描述依赖关系。网络中的有向边具有因果语义。 贝叶斯网络学习的核心问题是结构学习，包括结构和数据集参数。有 时网络学习和结构学习不加区分。
(一)结构学习
目标是基于训练数据找到数据匹配程度最高的贝叶斯网络结构。 无约束贝叶斯网络可归结为在给定数据集 T 后，寻找具有极大似然 P(G|T)的结构G的问题。
贝叶斯网络学习
•度量公式如下：
•先验概率分布的计算依据先验知识。 •优缺点：
– 使用先验知识，其对训练数据集的依赖性比MDL测度要低 – 没有明确地包含结构复杂性指标，会倾向于选择较复杂的网络结构。
(40-22)
贝叶斯网络学习
•(二)搜索算法
搜索算法在某个评分函数下搜索分值最高的网络结构。 •当数据完备时，搜索算法借助评分函数的“可分解性”来提高搜索效率。 •所谓评分函数可分解是指：G的分值可以通过其各个家族的分值之和求得。
•MDL优缺点：
•目标是结构简单、参数较少的稀疏网络 •具有一致性 •没有用到先验知识 •对两个具有等价性的结构，不能保证得到相同MDL测度值。
(40-20)
贝叶斯网络学习
•BDe函数
– Heckerman等扩展BD(Bayesian Dirichlet)度量，提出BDe函数。 – 定义一个离散变量G表示未知的网络结构，其取值范围是所有可能网络结构； – 估计G的先验概率P(G)； – 计算网络结构后验概率P(G|D)和参数后验概率P(θ|D, G)，并计算目标期望值。
– 家族即一个节点和其所有父节点始，对当前结构进行某些的修改； – 计算修改后结构的分值，根据分值决定是否更新结构。
•定义5.9. 如果给定某一问题领域的各个变量，用一个结点表示其中的一个 变量，由任意两个结点间的无向边连接构成的图模型，称为完全潜在图。 •定义5.10. 如果变量X、Y 和变量集Z之间存在以下关系： 即在变量集Z已知的条件下，变量Y 的状态和概率不会造成对变量X的影响， 称为在给定变量集Z的前提下，X条件独立于Y。
•定义5.7 节点Y的各个父亲节点X1,X2,…,Xn对于Y是因果影响独立的，如果 对应于X1,X2,…,Xn存在和Y有相同取值范围的随机变量 ，并且 下面两个条件成立： 1. 对任意i，依赖于Xi，在Xi已知条件下，独立于所有其它的和 (j≠i)； 2. 在ΩY上存在一个满足交换律和结合律的二元算子*，使得
(40-12)
贝叶斯网络中的独立关系
(二)有向分离和条件独立
•贝叶斯网络中任意两个节点之间的条件独立关系可由有向分离来判断。 •定义5.1 设E为节点集合，X和Y是不在E中的两个节点。X和Y之间的通路 α如果满足下面条件之一，则称α被E所阻塞 1. α上存在一个顺连节点Z，且Z在E中； 2. α上存在一个分连节点Z，且Z在E中； 3. α上存在一个汇连节点Z，且Z和Z的后代节点均不在E中。
(40-19)
贝叶斯网络学习
•贪婪搜索:
令E表示所有可能添加到网络中的候选边集合， 表示边e加入到网 络中后评分函数的变化。 •步骤1. 选择一个网络。 •步骤2. 选择集合E中的边e，使得 ，如果 找不到满足条件的边，则停止，否则继续。 •步骤3. 加入边e到网络中，并从集合E中删除e，转步骤2。
(40-3)
贝叶斯网络基本概念
•给定一个随机变量集X={X1,X2,…,Xn}，其中Xi是一个m维向量。贝叶斯网 络说明X上的联合条件概率分布。定义为 •G是有向无环图，节点分别对应于有限集X中的随机变量X1,X2,…,Xn ，每 条弧代表一个函数依赖关系。 •如果有一条由变量Y到X的弧，则Y是X的双亲(直接前驱)，X是Y的后继。 Xi的所有双亲变量用集合Pa (Xi)表示。 •一旦给定双亲，图G中的每个变量就与其非后继节点相独立。 • 代表用于量化网络的一组参数。对于Xi的取值xi，参数 •贝叶斯网络表明变量集合X上的联合条件概率分布：
(40-18)
贝叶斯网络学习
•网络结构的MDL测度由3部分组成：
1. 网络结构的描述长度：保存网络结构G，要记录各节点的父节点的编号。 贝叶斯网络包含n个节点， |πXi|为节点Xi的父节点数目。网络结构的描述 长度是： 2. 参数的描述长度：为描述局部条件概率表，须存贮每个节点的条件概率 表的所有参数。Xi的条件概率表需要存贮|πXi|(|Xi|-1)个参数，|Xi|表示变量 Xi所有可能状态的数目。存储每个参数，需要logn/2二进制位，其中N是训 练样本的数目。 3. 数据集合的描述长度：将数据D中每个样本Di建立Huffman编码，每个 码字的确切长度依赖于P(Di|G,θ)，其概率越大，编码长度越小，概率越小， 编码长度越大。Di的二进制编码长度近似等于log(1/ P(Di|G,θ))。因而数据 集合的描述长度为： •其中H(Xi|πXi)为条件熵。 •综上，结构MDL测度为：
(40-2)
引言
• 贝叶斯网络将图论和统计学相结合，用于表达随机变量之间 复杂的概率不确定性，发现数据间的潜在关系。 • 优点： (1)知识表示形式更加直观。 (2) 对于问题域的建模，当条件或行为等发生变化时，不需要 修正模型。 (3)以图形化表示随机变量间的联合概率，处理不确定性信息。 (4)没有确定的输入或输出结点，结点之间相互影响，可以用 于估计预测。 (5) 将知识表示与知识推理结合统一为整体。 • 1988年，Pearl建立了贝叶斯网基础理论体系，将概率理论 和图论有机结合，用一种紧凑的形式表示联合概率分布。

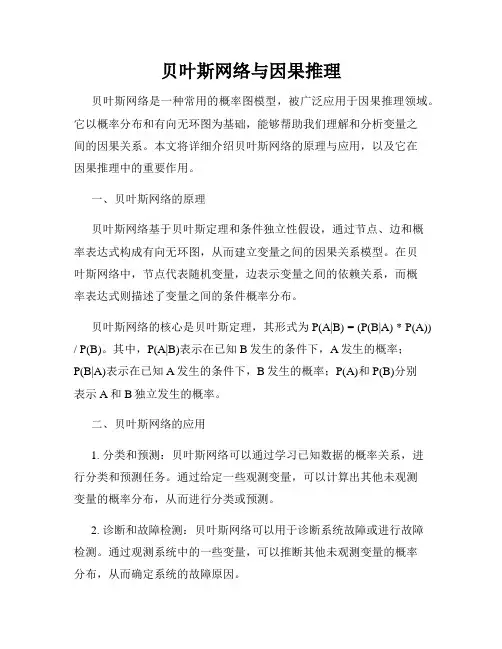

贝叶斯网络与因果推理
贝叶斯网络与因果推理贝叶斯网络是一种常用的概率图模型，被广泛应用于因果推理领域。
它以概率分布和有向无环图为基础，能够帮助我们理解和分析变量之间的因果关系。
本文将详细介绍贝叶斯网络的原理与应用，以及它在因果推理中的重要作用。
一、贝叶斯网络的原理贝叶斯网络基于贝叶斯定理和条件独立性假设，通过节点、边和概率表达式构成有向无环图，从而建立变量之间的因果关系模型。
在贝叶斯网络中，节点代表随机变量，边表示变量之间的依赖关系，而概率表达式则描述了变量之间的条件概率分布。
贝叶斯网络的核心是贝叶斯定理，其形式为P(A|B) = (P(B|A) * P(A)) / P(B)。
其中，P(A|B)表示在已知B发生的条件下，A发生的概率；P(B|A)表示在已知A发生的条件下，B发生的概率；P(A)和P(B)分别表示A和B独立发生的概率。
二、贝叶斯网络的应用1. 分类和预测：贝叶斯网络可以通过学习已知数据的概率关系，进行分类和预测任务。
通过给定一些观测变量，可以计算出其他未观测变量的概率分布，从而进行分类或预测。
2. 诊断和故障检测：贝叶斯网络可以用于诊断系统故障或进行故障检测。
通过观测系统中的一些变量，可以推断其他未观测变量的概率分布，从而确定系统的故障原因。
3. 原因分析和决策支持：贝叶斯网络可以用于原因分析和决策支持。
通过构建概率模型，可以确定某个事件发生的原因，从而辅助决策制定。
三、贝叶斯网络与因果推理1. 因果关系建模：贝叶斯网络可以帮助我们理解和建模变量之间的因果关系。
通过有向无环图，我们可以确定变量之间的依赖关系和因果关系。
贝叶斯网络的条件概率表达式则描述了变量之间的因果关系。
2. 因果推理：贝叶斯网络可以用于因果推理，即通过观测到的一些变量，来推断其他未观测变量的概率分布。
这种推理方式能够帮助我们分析和预测因果关系，并进行有效的决策。
3. 因果关系判定：贝叶斯网络可以用于判定变量之间的因果关系。
通过条件独立性和概率计算，我们可以判断出某个变量对另一个变量的影响程度，从而确定因果关系。

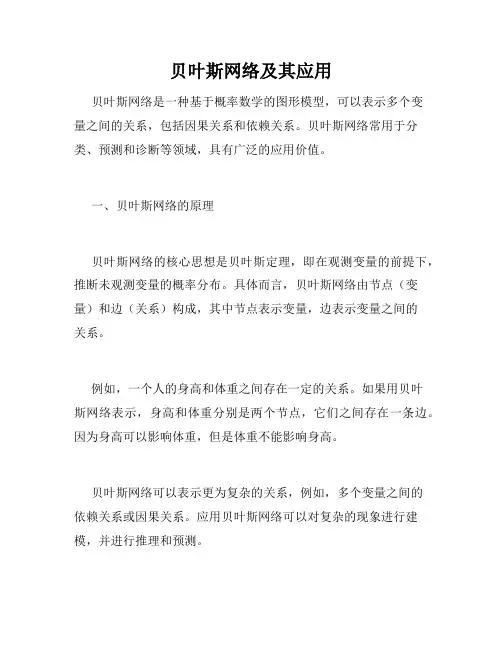

贝叶斯网络及其应用
贝叶斯网络及其应用贝叶斯网络是一种基于概率数学的图形模型，可以表示多个变量之间的关系，包括因果关系和依赖关系。
贝叶斯网络常用于分类、预测和诊断等领域，具有广泛的应用价值。
一、贝叶斯网络的原理贝叶斯网络的核心思想是贝叶斯定理，即在观测变量的前提下，推断未观测变量的概率分布。
具体而言，贝叶斯网络由节点（变量）和边（关系）构成，其中节点表示变量，边表示变量之间的关系。
例如，一个人的身高和体重之间存在一定的关系。
如果用贝叶斯网络表示，身高和体重分别是两个节点，它们之间存在一条边。
因为身高可以影响体重，但是体重不能影响身高。
贝叶斯网络可以表示更为复杂的关系，例如，多个变量之间的依赖关系或因果关系。
应用贝叶斯网络可以对复杂的现象进行建模，并进行推理和预测。
二、贝叶斯网络的应用1. 分类贝叶斯网络在分类问题中有广泛的应用。
例如，在医学诊断中，病人的症状和疾病之间存在复杂的关系，使用贝叶斯网络可以对病情进行分类。
另外，在垃圾邮件分类中，使用贝叶斯网络可以对邮件进行分类，以便过滤垃圾邮件。
2. 预测贝叶斯网络在预测问题中也有广泛的应用。
例如，在金融领域，使用贝叶斯网络可以对股票价格进行预测。
另外，在环境研究中，使用贝叶斯网络可以对气候变化等问题进行预测。
3. 诊断贝叶斯网络在诊断领域中也有广泛的应用。
例如，在医学诊断中，使用贝叶斯网络可以根据病人的症状和疾病之间的关系，进行病情诊断。
另外，在工业控制中，使用贝叶斯网络可以对机器故障进行诊断。
三、贝叶斯网络的局限性贝叶斯网络虽然具有广泛的应用价值，但也存在一些局限性。
其中最主要的局限性是数据要求较高。
因为贝叶斯网络需要大量的数据来进行建模和训练，如果数据量太少，可能会影响预测的准确性。
另外，贝叶斯网络对于较为复杂的现象建模能力有限，可能无法完全反映真实的现象。
四、结论贝叶斯网络是一种基于概率数学的图形模型，可以表示多个变量之间的关系。
它具有广泛的应用价值，包括分类、预测和诊断等领域。
贝叶斯网络全解课件
评分函数
定义一个评分函数来评估网络结构的优劣，常用的评分函数包 括BIC（贝叶斯信息准则）和AIC（赤池信息准则）等。
参数学习优化
1 2
参数学习
基于已知的网络结构和数据集，学习网络中各节 点的条件概率分布，使得网络能够最好地拟合数 据集。
最大似然估计
使用最大似然估计方法来估计节点的条件概率分 布，即寻找使得似然函数最大的参数值。
案例三
异常检测：使用贝叶斯网络检测金融市场中的异常交易行为。
06
贝叶斯网络展望
当前研究热点
概率图模型研究
贝叶斯网络作为概率图模型的一种，其研究涉及到对概率图 模型基本理论的研究，包括对概率、图、模型等基本概念的 理解和运用。
深度学习与贝叶斯网络的结合
随着深度学习技术的发展，如何将深度学习技术与贝叶斯网 络相结合，发挥各自的优势，是当前研究的热点问题。
未来发展方向
可解释性机器学习
随着人工智能技术的广泛应用，人们对机器学习模型的可解释性要求越来越高 。贝叶斯网络作为一种概率模型，具有天然的可解释性优势，未来可以在这方 面进行更深入的研究。
大规模贝叶斯网络
随着数据规模的增大，如何构建和处理大规模贝叶斯网络成为未来的一个重要 研究方向。
技术挑战与展望
联合概率
两个或多个事件同时发生的概率。联合概率 的计算公式为 P(A∩B)=P(A|B)⋅P(B)+P(B|A)⋅P(A)。
条件独立性
01
条件独立的概念
在给定某个条件时，两个事件之 间相互独立，即一个事件的发生 不影响另一个事件的发生。
02
条件独立性的应用
03
条件独立性的判断
在贝叶斯网络中，条件独立性用 于简化概率计算，降低模型复杂 度。

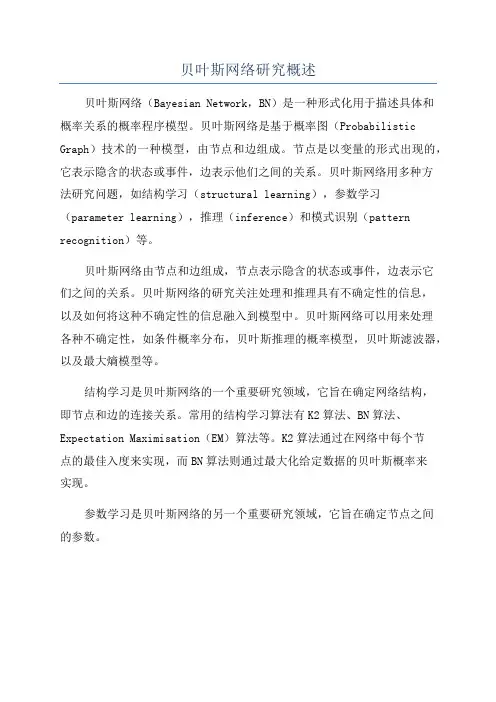

贝叶斯网络研究概述
贝叶斯网络研究概述
贝叶斯网络（Bayesian Network，BN）是一种形式化用于描述具体和
概率关系的概率程序模型。
贝叶斯网络是基于概率图（Probabilistic Graph）技术的一种模型，由节点和边组成。
节点是以变量的形式出现的，它表示隐含的状态或事件，边表示他们之间的关系。
贝叶斯网络用多种方
法研究问题，如结构学习（structural learning），参数学习（parameter learning），推理（inference）和模式识别（pattern recognition）等。
贝叶斯网络由节点和边组成，节点表示隐含的状态或事件，边表示它
们之间的关系。
贝叶斯网络的研究关注处理和推理具有不确定性的信息，
以及如何将这种不确定性的信息融入到模型中。
贝叶斯网络可以用来处理
各种不确定性，如条件概率分布，贝叶斯推理的概率模型，贝叶斯滤波器，以及最大熵模型等。
结构学习是贝叶斯网络的一个重要研究领域，它旨在确定网络结构，
即节点和边的连接关系。
常用的结构学习算法有K2算法、BN算法、Expectation Maximisation（EM）算法等。
K2算法通过在网络中每个节
点的最佳入度来实现，而BN算法则通过最大化给定数据的贝叶斯概率来
实现。
参数学习是贝叶斯网络的另一个重要研究领域，它旨在确定节点之间
的参数。
贝叶斯网络的原理及应用
贝叶斯网络的原理及应用贝叶斯网络是一种用于建立概率模型的图论工具，它的核心思想是利用已知变量之间的依赖关系，推断出未知变量的概率分布。
它能够在复杂的环境中推断因果关系，并且在实际应用中，贝叶斯网络已经被广泛应用于分类、预测、诊断、决策等领域。
一、贝叶斯网络的基本原理贝叶斯网络是通过将变量之间的关系表示为一个有向无环图（Directed Acyclic Graph, DAG），来表示因果关系的一种方法。
每个节点代表一个变量，每条有向边表示这两个变量之间存在的因果关系。
在贝叶斯网络中，每个节点的状态是随机的，因此我们需要知道每个节点的先验概率分布，也就是在不考虑其他节点的情况下，该节点的概率分布。
比如，在预测肺癌的成功率时，我们需要知道不吸烟的人得肺癌的概率以及吸烟的人得肺癌的概率，这样可以作为我们推断整个网络的先验概率分布的基础。
同时，每个节点之间的关系也需要知道，也就是我们需要知道条件概率分布。
比如，在上述预测肺癌的例子中，假设我们知道吸烟的人得肺癌的概率是普通人的两倍，那么我们就可以得到一个条件概率分布，即在知道吸烟与否之后得到肺癌的概率。
在具体使用中，我们可以通过向网络中添加已知信息来进行推断，例如，在预测成功率时，我们可以通过添加是否吸烟或不吸烟这样的信息，来得到成功率的后验概率分布。
二、贝叶斯网络的应用贝叶斯网络的应用非常广泛，其中最常见的就是在医疗诊断和健康预测中。
它可以通过收集大量的病例数据，并通过建立基于这些数据的贝叶斯网络，来进行诊断和预测。
例如，在对肾结石病人进行诊断时，可以构建一个基于病人病史、身体特征等变量的贝叶斯网络，从而准确地确定病人是否患有肾结石。
除了医疗应用外，贝叶斯网络还广泛使用于金融风险评估、机器人导航、图像识别、自然语言处理等领域。
在金融风险评估方面，贝叶斯网络可以用来预测股票市场的走势，从而帮助投资者做出正确的投资决策。
在机器人导航方面，贝叶斯网络可以模拟机器人在不同环境下的行动路径，从而进行路线规划和控制。
贝叶斯网络的基本原理(Ⅰ)
贝叶斯网络的基本原理贝叶斯网络是一种概率图模型，它能够描述变量之间的依赖关系，并通过概率推断来进行推理和决策。
贝叶斯网络的基本原理包括概率论、图论和贝叶斯定理。
概率论是贝叶斯网络的基础，它描述了不同变量之间的概率关系。
在贝叶斯网络中，每个节点代表一个随机变量，节点之间的连接表示了它们之间的依赖关系。
每个节点都有一个条件概率表，描述了在给定父节点条件下，子节点的条件概率分布。
这种条件概率表的建立是基于领域知识和数据统计的结果，它能够有效地捕捉到变量之间的依赖关系。
另一个重要的原理是图论，贝叶斯网络是一种有向无环图。
有向边表示了变量之间的因果关系，而无环则保证了网络的一致性和可推断性。
通过图论的方法，可以对贝叶斯网络进行结构学习和参数学习，从而能够从数据中学习到变量之间的依赖关系和概率分布。
最重要的原理是贝叶斯定理，它是贝叶斯网络的核心。
贝叶斯定理描述了在给定观测数据的条件下，变量之间的概率分布是如何更新的。
贝叶斯网络通过贝叶斯定理进行推理，可以根据已知的观测数据，推断出其他变量的概率分布。
这种基于贝叶斯定理的推理方法，使得贝叶斯网络能够在不确定性和不完整信息的情况下进行有效的推断和决策。
除了这些基本原理之外，贝叶斯网络还有一些特点和应用。
首先，它能够有效地处理不确定性和噪声，因为它能够通过概率推断来量化不确定性，并能够灵活地处理缺失和不完整数据。
其次，贝叶斯网络可以通过结构学习和参数学习来从数据中学习到变量之间的依赖关系和概率分布，因此能够适应不同领域的应用。
最后，贝叶斯网络在医疗诊断、风险评估、工程决策等领域有着广泛的应用，它能够帮助人们从复杂的数据中推断出有用的信息，帮助人们做出更好的决策。
总之，贝叶斯网络是一种强大的概率图模型，它基于概率论、图论和贝叶斯定理，能够描述变量之间的依赖关系，并通过概率推断进行推理和决策。
它具有处理不确定性的优势，能够从数据中学习到知识，并且在各个领域有着广泛的应用。
贝叶斯信念网络汇总课件
常用的参数学习方法包括最大似然估计、贝叶斯估计和期望最大化算法等。这些算法可以帮助我们从数据中学习 到最佳的参数设置，使得贝叶斯网络能够最好地拟合概率推理是贝叶斯信念网络的核心，它基于概率理论来描述不 确定性。
02
概率推理的目标是计算给定证据下某个假设的概率，或者计算
06
贝叶斯网络的发展趋势与 未来展望
深度学习与贝叶斯网络的结合
深度学习在特征提取上的 优势
贝叶斯网络在处理复杂、高维数据时，可以 借助深度学习强大的特征提取能力，提高模 型对数据的理解和表达能力。
贝叶斯网络的概率解释能力
贝叶斯网络具有清晰的概率解释，可以为深度学习 模型提供可解释性强的推理框架，帮助理解模型预 测结果。
参数可解释性
通过可视化技术、解释性算法等方法，可以进一步解释贝叶斯网络 中参数的意义和影响，提高模型的可信度和用户接受度。
感谢您的观看
THANKS
联合优化与模型融合
未来研究可以探索深度学习与贝叶斯网络在 结构、参数和优化方法上的联合优化，实现 两者的优势互补。
大数据处理与贝叶斯网络
大数据处理的需求
随着大数据时代的到来，如何高 效处理、分析和挖掘大规模数据 成为关键问题。贝叶斯网络在大 数据处理中具有广阔的应用前景 。
并行计算与分布式
实现
针对大规模数据，可以采用分布 式计算框架，如Hadoop、Spark 等，对贝叶斯网络进行并行化处 理，提高推理和学习的效率。
在贝叶斯网络中，变量间的关系通过 条件独立性来表达。确定条件独立性 有助于简化网络结构，提高推理效率 。
构建有向无环图
根据条件独立性评估结果，可以构建 一个有向无环图来表示贝叶斯网络的 结构。这个图将各个变量连接起来， 反映了它们之间的依赖关系。
贝叶斯网络的基本理论及其应用
贝叶斯网络的基本理论及其应用贝叶斯网络是一种流行的概率图模型，被广泛应用于人工智能、机器学习、数据挖掘、自然语言处理等领域。
贝叶斯网络的基本理论是贝叶斯定理，指望条件概率A给定条件B的情况下，事件B发生的概率P(B|A)与A发生的概率P(A|B)成正比。
贝叶斯网络通过图形化的方式表达了这种概率关系，可以用来实现推理、分类、预测、诊断等任务。
贝叶斯网络的结构由有向无环图(Directed Acyclic Graph, DAG)表示，每个节点代表一个随机变量，边表示变量之间的条件依赖关系。
例如，两个节点之间的边表示后一个节点的取值受先前节点的取值的影响。
贝叶斯网络将整个系统的关系拆分成多个小的依赖关系，简化了复杂系统的处理和管理。
这种模型不但易于解释和理解，而且可以从少量的数据中学得模型，并利用它进行有效的推理。
贝叶斯网络中一个重要的概念是条件概率表(Conditional Probability Table, CPT)，它表示某一变量取值在给定父节点取值的条件下的概率。
节点的概率就是其CPT中对应的概率之积。
CPT是贝叶斯网络推理的核心。
如果已知某些变量的取值，贝叶斯网络可以通过贝叶斯推理计算出其他节点的后验概率分布。
贝叶斯网络的实质就是根据观测数据和先验知识，推断出事实之间的因果关系，从而得到具体的结论。
贝叶斯网络应用广泛，可以应用于医学、金融、工业、环保等许多领域。
以医学为例，一个贝叶斯网络可以用于肺癌诊断。
网络中包括搜索病因以及和早期诊断因素相关的节点，如吸烟、气道炎症、咳嗽和发热等。
这些因素的CPT可以从患者的临床数据中学习而来。
当患者来诊断室时，医生可以输入患者的个人信息和症状来观测并得出可能的诊断结果。
贝叶斯网络还可以用于分析有限状态机的行为和缺陷分析，这是它在工业界中被广泛使用的领域。
例如，一个贝叶斯网络可以用于分析交通系统中的故障问题。
在这种情况下，节点代表不同的组件状态和故障原因，边代表各组件之间的依赖关系。
贝叶斯网络
2.贝叶斯网络贝叶斯网络(Bayesian network)，又称信念网络(Belief Network)，或有向无环图模型(directed acyclic graphical model)，是一种概率图模型，于1985年由Judea Pearl 首先提出。
它是一种模拟人类推理过程中因果关系的不确定性处理模型，其网络拓朴结构是一个有向无环图(DAG)。
贝叶斯网络的有向无环图中的节点{}12,,,n X X X 表示随机变量，它们可以是可观察到的变量，或隐变量、未知参数等。
认为有因果关系（或非条件独立）的变量或命题则用箭头来连接。
若两个节点间以一个单箭头连接在一起，表示其中一个节点是“因(parents)”，另一个是“果(children)”，两节点就会产生一个条件概率值。
连接两个节点的箭头代表此两个随机变量是具有因果关系，或非条件独立。
例如，假设节点E 直接影响到节点H ，即E→H ，则用从E 指向H 的箭头建立结点E 到结点H 的有向弧(E,H)，权值(即连接强度)用条件概率P(H|E)来表示，如下图所示：简言之，把某个研究系统中涉及的随机变量，根据是否条件独立绘制在一个有向图中，就形成了贝叶斯网络。
其主要用来描述随机变量之间的条件依赖，用圈表示随机变量(random variables)，用箭头表示条件依赖(conditional dependencies)。
令G = (I,E)表示一个有向无环图(DAG)，其中I 代表图形中所有的节点的集合，而E 代表有向连接线段的集合，且令X = (X i )，i ∈ I 为其有向无环图中的某一节点i 所代表的随机变量，若节点X 的联合概率可以表示成：()()()i pa i i Ip x p x x ∈=∏则称X 为相对于一有向无环图G 的贝叶斯网络，其中，()pa i 表示节点i 之“因”，或称()pa i 是i 的parents （父母）。
此外，对于任意的随机变量，其联合概率可由各自的局部条件概率分布相乘而得出：()()()()111211,,,,K K K p x x p x x x p x x p x -=下图所示，便是一个简单的贝叶斯网络：因为a 导致b ，a 和b 导致c ，所以有:()()()(),,,p a b c p c a b p b a p a =2.1贝叶斯网络的3种结构形式:给定如下图所示的一个贝叶斯网络：（1） x 1, x 2 , …,x 7的联合分布为:()()()()()()()()1234567123412351364745,,,,,,,,,,p x x x x x x x p x p x p x p x x x x p x x x p x x p x x x =（2）x 1和x 2独立（对应head-to-head ）；（3）x 6和x 7在x 4给定的条件下独立（对应tail-to-tail ）根据上图，第（1）点可能很容易理解，但第（2）、（3）点中所述的条件独立是啥意思呢？其实第（2）、（3）点是贝叶斯网络中3种结构形式中的其中二种。
贝叶斯网络简介
0.700 0.300
0 1.000
P(SA|HO)
True False
HO=True
0.800 0.200
HO=False
0.100 0.900
P(PX|BT)
True FalseFra bibliotekBT=True
0.980 0.020
BT=False
0.010 0.990
4、贝叶斯网络的预测、诊断和训练
另外，网络中的条件概率如下所示：
Pos Xray
3、贝叶斯网络概述
一个贝叶斯网络由网络结构和条件概率表两 部分组成。
网络结构是一个有向无环图，由若干结点和有向
弧组成。
3、贝叶斯网络概述
一个贝叶斯网络由网络结构和条件概率表两 部分组成。
条件概率表：是指网络中的每个结点都有一个
条件概率表，用于表示其父结点对该结点的影响。
Ø 当网络中的某个结点没有父结点时，该结点 的条件概率表就是该结点的先验概率。
3、贝叶斯网络概述
贝叶斯网络的3个重要议题：
贝叶斯网络预测：是指已知一定的原因，利用贝叶 斯网络进行计算，求出由原因导致结果的概率。
贝叶斯网络诊断：是指已知发生了某些结果，根据 贝叶斯网络推理出造成该结果发生的原因以及发生 的概率。
贝叶斯网络学习(训练)：是指利用现有数据对先验 知识进行修正的过程，每一次学习都对贝叶斯网络 的先验概率进行调整，使得新的贝叶斯网络更能反 映数据中所蕴含的知识。
P(+BT | +PX) = P(+PX | +BT)*P(+BT)/P(+PX)
= 0.98*0.001/P(+PX) = 0.98*0.001/0.011 ≈ 0.089
