关于三相不平衡介绍
第二，轴承由于在双重系统频率处的感应转矩分量可能遭受机械损坏。 最后，定子，尤其是转子，出现过热，可能导致快速热老化。这些热量是由从转子看过去的 反向磁场的快速旋转（相对的方向）而产生的有效电流感应所引起的。为了消除这些额外热 量，电动机必须降容，可能需要换装一个较大额定功率的电动机。
图 3—作为不对称负载连接事例的交流铁路连接 T 型连接 V 型连接
UU = 100% * Ui / Ud（3） 例如，这样的比率已经用于与电能质量相关的标准，如 EN 50160 或 IEC 1000－3－X 系列 标准。 如果合适，有时也定义一个类似比率用于表示零序量值与正序量值之间的关系。 计算电压比率的一个简单近似方法是：
UU ≈ 10
受负序电压影响的变压器将它们按照与正序电压相同的方式压变。零序电压取决于一次绕组 和二次绕组的连接方式，特别是有无中线。例如，如果一侧为三相四线连接，中线电流可以 流过。如果另一侧绕组为三角形连接则零序电流转变成为三角形绕组中的循环电流（导致发 热）。相应的零序磁通将穿过变压器的结构部分，在象油箱这样的部件中引起寄生损耗，有 时为此需要额外降容。
三相不平衡是怎样引起的？
电力系统调度人员努力在配电电网和用户内部网路之间的 PCC 处提供一个三相平衡系统。 在正常条件下，这些电压由以下决定： z 发电机的端子电压； z 电气系统的阻抗； z 在输电和配电电网内负载汲取的电流。
由于在大型集中发电厂广泛采用同步发电机，因此从发电厂出来的系统电压总体上是高度对 称的。集中发电通常不会产生不平衡。即便是采用感应式异步发电机，例如一些类型的风力 透平机，仍可以获得平衡的三相电压。
（1） 式中旋转算子 α 的计算公式为：
这些变换是能量恒定的，因此，采用原有值或转换值计算出的任何电能量具有相同的结果。 逆变换为：
（2）
正序系统与正向旋转磁场有关，而负序系统则生成一个反向旋转磁场（图 1）。就交流电气 设备而言，这是对旋转磁场的正确物理释译。 零序分量具有相同的相角，只是振荡。在没有中性线的系统中零序电流显然不能流通，但在 供电系统星形接线“零电压”中性点和负载中性点之间可能会产生很大的电压差。
电气系统组件的阻抗并不是每相精确相同。架空线的几何布置使相线对地阻抗不对称，导致 线路的电气参数有差异。通常这些差异非常小，如果采取适当的预防措施，例如导线的换位， 它们的影响就可忽略不计。
在大多数实际情况，负载的不对称是不平衡的主要原因。
在高压和中压等级，负载通常为三相平衡的，虽然也可以连接大型单相或双相负载，如交流 机车牵引装置（例如高速铁路，图 3）或感应炉（采用不规则的大电流电弧产生热量的大型 金属熔炼系统）。
关于三相不平衡的介绍
关于三相不平衡的介绍
概述
本文将讨论三相电压和电流的不平衡。由于不平衡电流是引起不对称电压的重要原因，并且 电压不平衡是一个公认的电能质量参数，本文如标题所示意，主要讲述三相正弦电压的不平 衡。 首先定义这种现象，然后给出一些量化所需的基本参数。对数学公式不感兴趣的读者可以忽 略这些方程式，直接跳到关于限值、原因和影响的那一节。最后简要介绍了一些抑制技术。
额定值与负载的有功额定值相等时，用 3 相除，从三相电网侧可看到一个平衡负载。
变压器的三相额定功率等于单相负载的有功功率。注意只有在负载的有功功率等于设计 系统所用的值时平衡才完美。 最后，也可以采用象“静态 VAR 补偿器”这样的特殊快速动作大功率电子电路来限制不平 衡。它们的行为就好象在快速改变补充阻抗，以补偿每相负载的阻抗变化。此外，它们也能 补偿无用的无功功率。然而，这样的装置非常昂贵，只有在其它解决方案不十分有效时才用 于大型负载（例如电弧炉）。 其他能够处理不平衡系统以及其它电能质量问题的电能净化器正在开发之中，还不能推广使 用。
图 2：采用图 1 中的分量进行图形分解（将用 U、V、W 表示的三相分量用相应得矢量分解 以获得真实的不平衡系统。）
这个比率只是采用负载视在功率 SL 和供电电路的短路容量 SSC。
在标准中对确定这些参数的完整测量程序进行了介绍。它们采用统计技术决定在一定时间间 隔之内的⑶－⑷的平均值。
限值
国际标准（例如 EN 50160 或 IEC 1000－3－X 系列）给出了由（3）定义的不平衡比率的限 值，对于低压和中压系统 < 2%，高压系统 < 1%，它是 10 分钟间隔时间得测量值，具有 4 ％的瞬时最大值。然而，这些限值可以就地降低，在英法海底隧道的英国一侧甚至低于 0.25%，该隧道的火车系统是一个大型单相负载。对高压系统设置更低限值的原因是通常它 们设计用于具有平衡阻三相负载的最大容量。任何不平衡会导致高负荷传输系统的低效率运 行。在进行低电供电系统设计时，对单相负载供电是其中一个主要目的，因此系统和连接负 载必须设计成能够容忍较大的不平衡。
另外一种类型的抑制技术是应用特殊变压器，如斯柯特（Scott）和司坦麦兹（Steinmetz）变 压器： z “斯柯特（Scott）变压器”由两个单相变压器组成，具有特殊的绕组比，与三相系统
相连。他们这样连接，在输出点，通过连接两个单相系统生成一个两相正交电压系统。 这种设置为电网提供一个平衡的三相负载。 z “司坦麦兹（Steinzmetz）变压器”实际上是具有一个额外平衡负载的三相变压器，包 含额定值与单相负载成正比的一个电容器和一个电感（图 6）。当电感和电容器的无功
图 4—在不平衡供电条件下的感应电动机的转矩－速度（滑差）特性曲线
图 5—为具有某一不平衡分量的感应电动机供电的系统图 采用正序电压供电 采用负序电压供电 采用零序电压供电 同步发电机 同步发电机也是交流电机，例如用于就低发电的 CHP 装置。它们所表现出的特性与感应电
动机类似，但主要受额外热量的影响。当设计在转子上的稳定阻尼绕组时应特别注意，其电 流是由负序和零序分量感应产生的。
图 1—对称分量的图形描述，注意正序（左面图形）分量和负序（中间图形）分量按照实际 电压矢量反向标注。 图 2 所示为将不平衡系统分解成了相应的分量。 这些分量，特别是正序和负序分量，在实际中不是直接测得的。对采样电压和电流进行以上 数学运算的数字测量设备比采用传统模拟设备更加容易实施。 在电压和电流的正序和负序分量量值之间的比率 UU（电压）和 UI（电流）分别是不平衡的 测量值（以％表示）：
然而，用户现场的小规模分散式发电机的装用已经越来越普遍，占据了总发电量的很大一部 分份额，这种情况就不同了。许多这些相对小型的电源单元，例如光电池单元，在低压侧通 过大功率电子逆变器装置与电网相连。连接点具有相对高的阻抗（短路容量相对低），与在 较高电压等级处连接相比，电压具有更大的潜在不平衡（方程式（4））。
低压负载通常是单相的，例如 PC 机和照明系统，因此很难确保相间平衡。在为这些负载供 电的电气接线系统进行布置时，负载回路通常在三相系统之间平均分配，例如公寓或办公楼 的每层采用一相供电，或对一排房三相依次供电。在中央变压器的等效负载的不平衡由于单 个负载的工作周期各不相同（统计分布）依然时有发生。
异常的系统状况也会引起相间不平衡。相对地、相对相短路和断线故障是典型的例子。这些 故障会引起单相或多相的电压突降，甚至会间接地引起其它相的过电压。此时三相电压就不 平衡了，但是这种现象通常被归结为电压骚扰，在相应的应用指南中进行讨论，因为电网的 保护系统会切断这种故障。
相应的后果是什么？
电气设备对不平衡的敏感性随设备不同而有差异。下面对最常见问题进行了简单概述：
什么是三相不平衡？
定义
三相电气系统如果三相电压和电流具有相同的幅值、并且相位互相差 120º，则被称为平衡 或对称的系统。如果其中的一个或两个条件不满足，则称为不对称或不平衡的系统。 本文简单地假设波形为正弦波，不含有任何谐波。
量化
为了量化三相系统电压或电流的不平衡，采用所谓的 Fortescue 分量或对称分量。三相系统 分解成所谓的正序、负序和零序系统，用下标 d、i、h 来表示（在一些文章中也采用 1、2、 0 的下标）。 它们采用三相电压或电流矢量的矩阵变换来计算。下标 U、V、W 来表示不同的相（有时也 采用下标 a、b、c。）。这里的数学表达式是针对电压 U 而言，但是这个变量可以用电流 I 替 代，没有任何问题：
怎样抑制不平衡？
可以采取多种措施降低不平衡的影响，其技术复杂程度也不同。
首先考虑的最基本解决方案是重新排列或布置负载，使系统变得更加平衡。对于一些应用， 可以通过改变运行参数来降低不平衡。
为降低负序电流的影响，以避免在供电电压上产生负序电压降，需要一个低的内部系统阻抗。 为此需将不平衡负载接至电网的高短路容量水平点，或者通过降低内部阻抗的其它系统措施 来实现这一点。
变压器、电缆和线路的容量
变压器、电缆和线路的容量由于负序分量的影响而下降。运行限值实际上由总电流的 RMS 额定值决定，总电流也包含一部分“无用”的非正序电流。在整定总过电流保护电器的跳闸 电流值时应该考虑到这一点。最大容量可以用制造商提供的降容系数来求得，依据它可选用 一胜任给负载供电的较大容量的供电系统。
图 6—通过司坦麦兹（Steinmetz）变压器与三相电网相连的单相负载。 ST 变压器 P 牵引
结论
三相电压不平衡是一个严重的电能质量问题，主要影响低压供电系统，例如在拥有大量 PC 机和照明负载的办公大楼里所遇到的。然而，它可以用相对简单的方式量化，得出的参数可 以与标准规定值相比较。 本文解释了不平衡产生的主要原因，详细介绍了最重要的可能后果。对于象变压器和感应电 动机这样的旋转型电气设备应特别注意。 简要总结了这种问题的主要抑制技术。
电子功率变流器
电子功率变流器已经广泛用于象变速传动、PC 机电源、高效照明等这样的装置中。他们会 面临额外非特性谐波，虽然在总体上，总谐波畸变或多或少保持恒定。在对用于处理这些谐 波的无源滤波器组进行设计时必须考虑到这种现象。这个主题在本指南的另外一章有所讲 述。
以上讨论的设备自然都是三相负载。当然，由三相电压不平衡引起的供电电压变化也会影响 单相负载。
三相不平衡现象
三相不平衡现象
三相不平衡是指在电力系统中，三相电源之间的电压或电流不相等的情况。
这种不平衡现象可能会导致一系列问题，包括设备故障、电力质量下降以及电网不稳定等。
三相不平衡的原因可能有多种，其中一些常见的原因包括：
1. 负荷不平衡：如果三相系统中的负荷分布不均匀，某些相的负荷可能会高于其他相，导致电压或电流不平衡。
2. 电源故障：电源故障或电源供应不稳定也可能导致三相不平衡。
3. 线路故障：线路故障，如导线断开、接触不良或短路等，可能导致三相不平衡。
4. 设备故障：电气设备故障，如电动机故障、变压器故障或电容器故障等，也可能导致三相不平衡。
三相不平衡可能会对电力系统和电气设备造成多种负面影响，其中一些可能的影响包括：
1. 设备损坏：不平衡的电压或电流可能会导致电气设备过度发热、缩短使用寿命或甚至损坏设备。
2. 电力质量下降：三相不平衡可能会导致电压波动、电流谐波和功率因数下降，从而影响电力质量。
3. 电网不稳定：严重的三相不平衡可能会导致电网不稳定，甚至引发电网故障。
为了避免三相不平衡带来的问题，可以采取一些措施，如：
1. 平衡负荷分布：尽量使三相系统中的负荷分布均匀，以减少不平衡。
2. 定期监测：定期监测三相电压和电流，及时发现并解决不平衡问题。
3. 安装平衡装置：如三相电容器、电抗器等，可以帮助平衡三相电压和电流。
4. 维护设备：定期维护电气设备，确保设备正常运行，减少故障发生的可能性。
总之，三相不平衡是电力系统中一个常见但重要的问题，需要及时发现并解决，以确保电力系统的稳定和安全运行。
三相相位不平衡标准
三相相位不平衡标准三相异步电机的三相电流不平衡度的标准是：1、不大于10% ；2、电流测量表计的精度一般为0.5~1%,加上人为的读数误差；3、电机定子绕组三相的电阻是否平衡以及绝缘是否正常；4.三相的电源电压是否平衡。
计算公式：三相电流不平衡 =（三相电流平均值－任一相电流）×100/ 三相电流平均值≤ 10%拓展资料三相电流是通过三根导线,每根导线作为其他两根的回路,其三个分量的相位差依次为一个周期的三分之一或120°相位角的电流。
三相交流发电机比相同功率的单相交流发电机体积小、重量轻、成本低。
三相交流发电机原理：三相电机是利用三相交流电产生的旋转磁场来带动电机运转的。
最简单的是把一块永久磁铁置于有旋转磁场的定子铁芯中，它将跟随磁场一同旋转。
因磁场与铁芯的转动方式不同，分为同步电动机与异步电动机。
220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完三相交流电机单相交流电机成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
三相交流发电机原理：三相电机是利用三相交流电产生的旋转磁场来带动电机运转的。
最简单的是把一块永久磁铁置于有旋转磁场的定子铁芯中，它将跟随磁场一同旋转。
因磁场与铁芯的转动方式不同，分为同步电动机与异步电动机。
(整理)三相不平衡.
三相不平衡介绍一、三相不平衡概述三相电气系统如果三相电压和电流具有相同的幅值、并且相位互相差120º，则被称为平衡或对称的系统。
如果其中的一个或两个条件不满足，则称为不对称或不平衡的系统。
若三相的负荷阻抗相同且均为线性阻抗，则三相的电流都是正弦波，且频率相同，幅度相同，相位互差120度。
正序、负序、零序的出现是为了量化三相系统电压或电流的不平衡，分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分之一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分之一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
关于三相不平衡介绍
关于三相不平衡介绍三相不平衡是指三相电路中三相电压或电流不相等的现象。
在理想的三相电路中，三相电压和电流应该是相等且相位差120度的，这样可以使得电力系统更加稳定和高效。
然而，由于各种原因，如供电线路不均匀、电源故障、负载不均衡等，三相电路中的不平衡现象很常见。
三相不平衡对电力系统和设备会带来一些负面影响。
首先，不平衡会导致三相电压和电流的不均匀分布，从而导致电力的浪费。
因为在不平衡条件下，电能会倾向于在其中一个相路上多流动，使得其他相路的电力利用率较低。
其次，不平衡还可能导致相电压和相电流的过大和过小，这可能会损坏电气设备，降低其寿命。
此外，不平衡还可能导致电力系统的不稳定，产生振荡和谐振现象，进一步损害设备的运行和电力系统的可靠性。
三相不平衡的原因和种类很多。
一是供电线路的不均匀特性。
由于线路电阻、电抗、电容等参数不完全相等，会导致电源电压在三相之间的差异。
二是电源故障。
当供电变压器或发电机出现故障时，可能导致其中一相电压的异常。
三是负载不均衡。
例如，在三相电动机的开启和关闭过程中，可能会导致三相负载的不平衡。
四是电力系统的连接和地线问题。
如果系统的中性点接地不良，或接地电阻不均匀，就会导致三相电压的不平衡。
为了解决三相不平衡问题，可以采取一些措施。
首先，应通过检测和监控手段，定期监测三相电压和电流的不平衡情况。
其次，可以通过平衡负载，例如合理安排设备的开启和关闭时机，使得负载在各个相之间更加均衡。
此外，也可以通过调节电力系统的连接和地线，或者安装自动补偿装置，实时调整相电压，改善不平衡情况。
总之，三相不平衡是三相电路中常见的问题，对电力系统和设备会带来一些不利影响。
了解不平衡现象的原因和种类，并采取适当的措施进行调整和平衡，可以提高电力系统的效率和可靠性，延长设备的寿命。

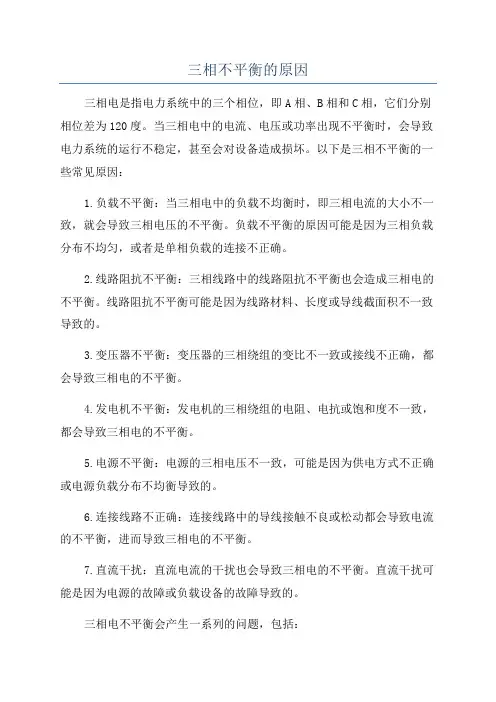

三相不平衡的原因
三相不平衡的原因三相电是指电力系统中的三个相位，即A相、B相和C相，它们分别相位差为120度。
当三相电中的电流、电压或功率出现不平衡时，会导致电力系统的运行不稳定，甚至会对设备造成损坏。
以下是三相不平衡的一些常见原因：1.负载不平衡：当三相电中的负载不均衡时，即三相电流的大小不一致，就会导致三相电压的不平衡。
负载不平衡的原因可能是因为三相负载分布不均匀，或者是单相负载的连接不正确。
2.线路阻抗不平衡：三相线路中的线路阻抗不平衡也会造成三相电的不平衡。
线路阻抗不平衡可能是因为线路材料、长度或导线截面积不一致导致的。
3.变压器不平衡：变压器的三相绕组的变比不一致或接线不正确，都会导致三相电的不平衡。
4.发电机不平衡：发电机的三相绕组的电阻、电抗或饱和度不一致，都会导致三相电的不平衡。
5.电源不平衡：电源的三相电压不一致，可能是因为供电方式不正确或电源负载分布不均衡导致的。
6.连接线路不正确：连接线路中的导线接触不良或松动都会导致电流的不平衡，进而导致三相电的不平衡。
7.直流干扰：直流电流的干扰也会导致三相电的不平衡。
直流干扰可能是因为电源的故障或负载设备的故障导致的。
三相电不平衡会产生一系列的问题，包括：1.电力系统负载能力下降：三相不平衡会使得电流在三相之间分布不均匀，导致其中一相的负载过大，从而降低了电力系统的整体负载能力。
2.设备寿命缩短：由于三相不平衡造成其中一相的电流过大，会使得该相的设备过载运行，从而缩短了设备的使用寿命。
3.电能损耗增加：三相电不平衡会导致电流在三相之间分布不均匀，增加了线路的电阻损耗和电能损耗。
4.系统电压波动：三相电不平衡会导致电压波动，甚至会产生电压谐波，不利于设备的正常运行和电能的稳定供应。
为了避免三相不平衡带来的问题，需要及时发现和解决导致不平衡的原因。
可以通过平衡三相负载、正确连接线路、使用负载均衡设备、定期检查和维护设备等方法减少不平衡情况的发生。
此外，一些先进的电力系统监测和控制技术也可以用来实时监测和调节电力系统的不平衡状态，提高电力系统的运行效率和稳定性。
三相不平衡详解
三相不平衡详解三相不平衡：是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。
三相不平衡是电能质量的一个重要指标，虽然影响电力系统的因素非常的多，但正常性不平衡的情况大多是因为三相的元器件、线路参数或负荷的不对称。
由于三相负荷的因素是不一定的，所以供电点的三相电压和电流极易出现三相不平衡的现象，损耗线路。
一个三相平衡电路的三相电压源必须是正弦波，且频率相同，幅度相同，相位互差120度；三相的负荷阻抗相同且均为线性阻抗，因此三相的电流都是正弦波，且频率相同，幅度相同，相位互差120度。
绝对的三相平衡是不存在的，实际的三相系统总是存在不同程度的不平衡现象。
▍分类事故性不平衡：是由于三相系统中某一相（或两相）出现故障所致。
例如一相或两相断线，或者单相接地故障等。
这种状况是系统运行所不允许的，一定要在短期内排除故障使系统恢复正常。
正常性不平衡：是由于系统三相元件或负荷不对称引起的。
作为电能质量指标之一的“三相电压允许不平衡度”是针对正常不平衡运行工况而定的。
▍机房设备用电三相负载不平衡造成的危害1. 增加线路的电能损耗，大大降低配电变压器的供电效率。
2. 低压总配电输配电能力减少。
3.三相负载严重不平衡时，将导致技术机房配电柜总开关处于临界额定值运行，影响电缆的安全运行，使配电系统处于不安全运行状态。
4.影响播出设备的安全运行。
三相电源负载不平衡会产生零序电流，零线电位偏移，导致三相电压不稳，严重时会损坏播出设备。
5.技术机房内三相电源负荷不平衡将造成技术电源和UPS电源资源利用率大大降低。
▍三相供电合理分配及三相负荷不平衡度计算在低压电网中，三相线路的导线截面积相同，当三相负荷电流大小不等时，负荷电流大的一相线路压降将增大，端电压降低，造成中性点偏移。
当三相负荷严重不平衡时，一旦中性线断线，就会造成三相相电压严重不平衡，电压髙的一相就会把用电设备烧坏,而电压低的一相用电器也不能正常工作。
电机三相电流不平衡的原因
电机三相电流不平衡的原因
电机三相电流不平衡是一个全球性的技术问题，它影响着电机的可靠性、效率和寿命。
三相电流不平衡是指三个相位的有功功率负载不均衡，造成每个相位的有功功率和电流差异超过设定值。
电机三相电流不平衡的原因有很多，主要有以下几点：
一是负载不均衡。
由于负载不均衡，每个相位的负载不同，会导致电流不平衡。
二是过载。
电机过载会导致电流不平衡，过载运行时，电机会发出更多的功率，导致电流不均衡。
三是电机绝缘损坏。
电机绝缘损坏会使电机内部的电流不均衡，从而导致三相电流不平衡。
四是电机电源接触不良。
当电机电源接触不良时，电机内部的电流可能会发生变化，从而导致三相电流不平衡。
五是电机电源电压不稳定。
电源电压不稳定会导致电机内部的电流波动，从而使三相电流不均衡。
电机三相电流不平衡会对电机的可靠性、效率和寿命造成负面影响，因此，在设计和安装电机系统时，应特别注意避免三相电流不平衡的发生。
三相相位不平衡
三相相位不平衡，即三相电流（或电压）幅值不一致，且幅值差超过规定范围，主要是由于三相负荷分配不均或发生接地故障/断线、谐振、各相功率因数不一样等原因造成的。
解决三相相位不平衡的方法有：
合理分配三相负荷。
比如某宿舍楼一楼全部是A车间员工，并且采用A相火线；二楼全部是B车间员工，并且采用
B相火线；三楼全部是C车间员工，并且采用C相火线。
当B车间下班时，二楼用电激增，而一楼和三楼用电却很少，
造成三相不平衡。
可以把相同时间段下班的员工，分散安排在各层即可解决这个问题。
避免接地故障/断线。
当某一相出现接地故障或者断线时，该相的电压会下降非常多，导致三相不平衡。
消除谐振。
随着工业的飞速发展，非线性电力负荷大量增加，某些负荷不仅产生谐波，还引起供电电压波动与闪变，甚至引起三相电压不平衡。
这种情况就需要采用滤波器了。
平衡各相功率因数。
在三相线路中有很多两相负载，比如单相380焊机等，都会导致各相功率因数的不同，需要定期检查和调整。
以上信息仅供参考，如需了解更多信息，建议咨询电力工程师或查阅相关文献。
三相电不平衡允许范围
三相电不平衡允许范围1. 介绍三相电不平衡是指三相电系统中，三相电流或电压之间的不平衡程度。
在正常运行的电力系统中，三相电流或电压应该是均衡的，即相等且相位差120度。
然而，在实际运行中，由于负载不均衡、故障或其他因素，可能会导致三相电不平衡。
本文将探讨三相电不平衡的允许范围。
2. 三相电不平衡的定义三相电不平衡通常用不平衡度来表示，它是指三相电流或电压之间的差异程度。
不平衡度可以通过以下公式计算：不平衡度 = (最大值 - 最小值) / 平均值3. 三相电不平衡的原因三相电不平衡可以由多种原因引起，包括： - 负载不均衡：系统中不同的负载会对三相电流或电压产生不同的影响，导致不平衡。
- 故障：如线路短路、设备故障等，会导致三相电流或电压不平衡。
- 非线性负载：某些非线性负载，如电子设备、电动机等，会对电网产生谐波，从而引起不平衡。
- 电网结构：电网的设计和连接方式也可能导致三相电不平衡。
4. 三相电不平衡的影响三相电不平衡可能会对电力系统产生不良影响，包括： - 降低系统效率：不平衡的电流或电压会导致能量的浪费和损耗，从而降低系统的效率。
- 增加设备负荷：不平衡的电流或电压会使设备承受不均衡的负荷，可能导致设备过热、损坏或寿命缩短。
- 降低电网稳定性：不平衡的电流或电压会导致电网的不稳定，可能引发电压波动、电压降低或电压失调等问题。
5. 三相电不平衡的允许范围为了保证电力系统的正常运行和设备的安全使用，国际电工委员会（IEC）和国家标准制定机构制定了关于三相电不平衡的允许范围。
根据相关标准，三相电不平衡的允许范围一般分为以下几个方面：5.1 电流不平衡允许范围电流不平衡是指三相电流之间的不均衡程度。
根据标准，电流不平衡的允许范围一般为： - 对于负载较小的电网，电流不平衡度应小于2%； - 对于负载较大的电网，电流不平衡度应小于5%。
5.2 电压不平衡允许范围电压不平衡是指三相电压之间的不均衡程度。
三相电压不平衡标准允许范围
三相电压不平衡标准允许范围三相电压不平衡标准允许范围一、引言三相电是工业和商业领域中最常见的电力系统。
然而，由于各种原因，三相电中的电压可能会出现不平衡，这可能会影响设备的性能，并在严重情况下导致设备损坏或故障。
了解三相电压不平衡的标准允许范围对于电力系统的有效运行至关重要。
二、三相电压不平衡的原因三相电压不平衡通常是由以下几种原因导致的：1. 电网不平衡：如果三相电源的负载不均衡，或者发生一相中断等情况，电网可能会出现不平衡，导致电压不平衡。
2. 电压调节器故障：电压调节器如果出现故障，可能会导致电压不平衡。
3. 电力设备故障：输电变压器、发电机或接地故障等可能会导致电压不平衡。
三、三相电压不平衡的影响三相电压不平衡可能会对电力系统和设备产生以下影响：1. 设备性能下降：三相电压不平衡可能会导致设备性能下降，甚至无法正常工作。
2. 功率损失：不平衡的电压会导致电力系统中额外的功率损失。
3. 设备寿命缩短：长期工作在不平衡电压下的设备可能会缩短其寿命。
四、三相电压不平衡标准允许范围的定义三相电压不平衡通常通过不平衡度来衡量，其定义如下：不平衡度 = [（最大相电压-最小相电压）/平均相电压] × 100%根据国际电工委员会（IEC）的标准，三相电压不平衡度不应超过5%。
五、对三相电压不平衡标准允许范围的个人理解三相电压不平衡标准允许范围的限制值是很重要的，一方面可以确保电力系统正常运行，另一方面也能保护设备不受不平衡电压的影响。
然而，在一些特定的情况下，5%的限制可能会过于宽松。
特别是对于某些对电压要求非常严格的设备，比如精密仪器或磁悬浮设备，5%的不平衡度可能都无法满足其要求。
在实际应用中，可能需要根据具体情况对不平衡度的限制进行更严格的控制。
六、结论三相电压不平衡是电力系统中常见的问题，了解其标准允许范围对于确保电力系统的稳定运行至关重要。
国际电工委员会（IEC）规定的5%的不平衡度限制是一个基本的指导值，但在实际应用中可能需要根据实际情况进行更严格的管理，以确保设备的安全和性能。
