手动变速器的试验方法
手动变速器台架疲劳寿命试验规范
编号SY-TJ-78-2013代替规范等级三级规范重庆长安汽车股份有限公司内部技术规范手动变速器差速器台架可靠性试验规范2013-09-10制订2013-09-25发布重庆长安汽车股份有限公司发布前言本规范是在总结汽车工程研究院自动变速器台架可靠性试验调查基础上，借鉴汽车行业手动变速器测试国家标准制定的。
本规范由汽车工程研究总院标准所管理。
本规范由动力研究院试验试制所负责起草。
本规范主要起草人：王福强、胡青松、杨永健编制：胡青松校核：王福强审定：余涛批准：郭七一本规范的版本记录和版本号变动与修订记录手动变速器差速器台架可靠性试验规范1.适用范围本规范规定了手动变速器差速器台架可靠性试验方法。
本规范适用于搭载前驱乘用车的手动变速器的差速器。
2.规范引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
QC/T568.1-2011 汽车机械式变速总成台架试验方法(轻微型)3.试验目的验证搭载前驱乘用车的手动变速器的差速器在极限工况下的台架可靠性。
4.试验项目手动变速器差速器台架可靠性试验。
5．试验准备5.1 试验设备试验设备能够满足下列的要求：⑴低转速、高扭矩试验时，变速器驱动小齿轮转速不小于500r/min⑵高转速、低扭矩试验时，变速器输出轴的转速不小于2000r/min⑶低转速、高扭矩试验时能产生不小于15%的差速率；高转速、低扭矩试验时能产生100%的差速率⑷低转速、高扭矩试验时，能够加载至与之匹配的发动机最大扭矩的85%⑸试验过程中，全程监控试验情况并记录相关数据，详见附录3.试验数据记录表5.2试验控制测量精度要求⑴驱动电机：转速波动范围±5r/min以内，扭矩波动范围±5N.m以内⑵负载电机：转速波动范围±5r/min以内，扭矩波动范围±10N.m以内⑷扭矩传感器：测量误差±0.2%以内⑸转速传器：测量误差±0.2%以内⑹温度传感器：测量误差±0.2%以内5.3 试验样件⑴试验前，记录差速器内部，外部以及几何尺寸，其它额外的尺寸由变速器工程师决定，详见附录1.差速器零部件测量表⑵提供变速器基本信息，详见附录2.变速器准入检查表⑶变速器一个输出端固定，另一端自由转动，挂1档，输入轴2000r/min无负荷运行30min进行磨合，磨合完毕，放掉机油，清理放油塞，按要求加入机油，并保留250ml机油作为分析依据⑷试验时，机油温度控制在90±5℃，如果温度升至或突然波动到105℃，应立即停止试验5.4半轴安装要求5.5传感器的布置要求见下表6. 试验步骤先进行6.1高转速、低扭矩试验，试验结束后进行拆解测量分析；评定各部件能否可以重新装回去进行6.2低转速、高扭矩试验，如果不能，试验不通过，试验结束。
变速箱试验方法
变速箱试验方法

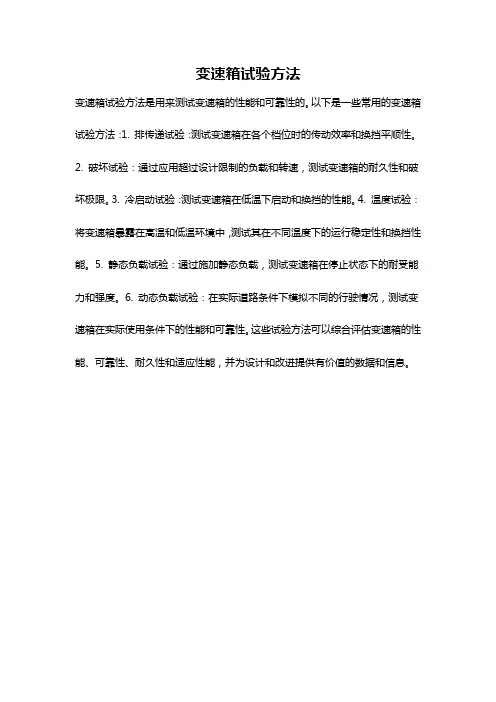

变速箱试验方法是用来测试变速箱的性能和可靠性的。
以下是一些常用的变速箱试验方法：1. 排传递试验：测试变速箱在各个档位时的传动效率和换挡平顺性。
2. 破坏试验：通过应用超过设计限制的负载和转速，测试变速箱的耐久性和破坏极限。
3. 冷启动试验：测试变速箱在低温下启动和换挡的性能。
4. 温度试验：将变速箱暴露在高温和低温环境中，测试其在不同温度下的运行稳定性和换挡性能。
5. 静态负载试验：通过施加静态负载，测试变速箱在停止状态下的耐受能力和强度。
6. 动态负载试验：在实际道路条件下模拟不同的行驶情况，测试变速箱在实际使用条件下的性能和可靠性。
这些试验方法可以综合评估变速箱的性能、可靠性、耐久性和适应性能，并为设计和改进提供有价值的数据和信息。
手动变速器的试验方法
手动变速器的试验方法摘要：文章主要针对现如今我国汽车的燃料经济性的标准进行分类，之后进行归纳总结，并对重型的商用汽车的燃料消耗的限度值以及中重型的商用车燃料消耗进行实验的一些方法。
关键词：汽车；燃油消耗量；标准1前言最近几年，我国的汽车行业发展前景很好，自从2009年成为世界上排名第一位的汽车产销大国之后，一直处于重要位置。
2012年，我国汽车的产销量也突破了1900万大关。
随着社会提倡环保节能，在技术标准上，自2001年开始，乘用车以及轻型商用车有了一套相对完善的标准，对于促进汽车节能起到了促进作用。
2 车辆试验工况循环分类GB/T 27840-2011《重型商用车辆燃料消耗量测量方法》是通过世界重型的商用车辆瞬间循环（例如World Transient Vehicle Cycle及WTVC等）为基础的，来调整减速度及加速度所形成的C-WTVC驾驶循环为实验工况，这种方式主要适用于最大的总质量大于三千五百千克的燃用汽油或者是柴油的这些重型的商用汽车，但是仅仅包含运输类的汽车，依照使用条件以及用途上的差别将车辆划分为自卸汽车、半挂牵引车、货车、以及城市客车和客车这五种，因为本身车的特征以及使用条件就存在着差别，所实验的工况也不同，当对道路行驶阻力滑行进行训练时，对初速度的要求也不一致。
3 工况循环试验方法确定GB/T 27840-2011把油耗的实验方式划分为底盘测功机以及模拟计算两种方法。
底盘测功机法所得到的实验结果数据可信度更高，重复性也好，更加的适合运用在一些基本型的车辆上，也就是说对于同一个系统之内的总质量最高、迎风的面积最大、轮胎净负荷半径也是最小的、总的传动比最大的，针对于这种车型的发动机，厂家相同、系统限制条件相同，会选择功率大的进行测试。
而模拟计算方法具有同样的优点，但是成本更低廉。
需要特别注意的是，当进行万有特性试验时，要保证发动机在规范的转速范围内、百分之十负荷到最大的扭矩之间尽可能的用均匀选取的方式来选出81个数据点，并对这些数据点进行燃料消耗量的测定，发动机的MAP图准确无误是进行虚拟实验必须要做的的前提条件。
手动变速器台架试验和整车试验流程简介.pptx
1、接触斑点试验
评估所有齿轮副的轮齿几何参数，看其接触 斑点是否均匀分布，并与MASTA的计算结果 相比较
2、系统变形试验
初步了解系统变形情况，确定在设计分析中 预测的齿轮接触斑点和试验期间得到的实际 齿轮斑点之间发生大的偏差的主要原因；对 变形进行详细分析研究，验证在MASTA 里 变速箱系统变形的计算结果；检查不同的输 入扭矩下箱体连接处和油封的漏油情况
12、离合器分离机构寿命
试验整个离合器分离系统的功能和寿命
13、差速器试验
试验主减差速齿轮、轴及差速器壳的耐久性
14、效率试验
评估变速箱的传动效率
整车流程简介
2.1、档位保持试验 2.2、停起耐久性试验 2.3、倒档耐久性试验 2.4、涉水试验 2.5、搓板路试验 2.6、笨起试验 2.7、换档性能评价试验 2.8、差速试验 2.9、高速可靠性试验 2.10低温试验 2.11高温试验 2.12正常路面耐久性试验 2.13高速适应性试验
2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二〇年八
月五日2020年8月5日星期三
20208/5/2020
6、Almost any situation---good or bad---is affected by the attitude we bring to. ----Lucius Annaus Seneca差不多任何一种处境---无论是好是坏---都受到我们对待处境态度的影响。11
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Wednesday, August 5, 2020August 20Wednesday, August 5,
手动变速器疲劳寿命台架试验标准国外版
手动变速器疲劳寿命台架试验标准国外版手动变速器是汽车动力系统中的一个重要组成部分，其主要功能是调节汽车发动机的转速和输出的动力，使汽车具有合适的动力和速度。
手动变速器工作时需要不断地换挡，经常使用会导致零部件的磨损和疲劳，直接影响手动变速器的使用寿命。
为了更好的研究手动变速器的疲劳寿命问题，国外研究人员陆续建立了一系列手动变速器疲劳寿命台架试验标准。
第一步，制定台架试验操作规程。
台架试验操作规程是手动变速器疲劳寿命试验中最关键的文件之一，它规定了试验人员应如何操作台架、如何记录测试数据、如何进行数据处理等。
这份规程详细介绍了台架试验中所有测试过程，例如手动变速器加速试验、减速试验、荷载试验等等。
制定规程时需要严格遵循国际标准，确保测试结果的准确性和合理性。
第二步，建立标准试验台架。
标准试验台架是手动变速器疲劳寿命测试中的核心设备之一，它可以模拟各种路面和工况下的实际工作环境，对手动变速器零部件的疲劳寿命进行综合评估。
标准试验台架需要具备较高的可靠性、准确性和全面性，能够全面检测手动变速器不同工作状态下的实际使用情况。
第三步，制定试验数据处理方法。
手动变速器疲劳寿命测试需要大量的数据处理工作，才能得出准确的试验结果。
试验数据处理方法包括数据采集、存储、分析和处理等环节，需要使用一系列的数据处理工具和软件，如LabVIEW、MATLAB等。
试验数据处理方法需要严格遵循国际标准和流程，确保测试结果的可重复性和科学性。
综上所述，手动变速器疲劳寿命台架试验标准国外版是国际汽车标准化和质量监督的重要组成部分，其建立是为了解决手动变速器疲劳寿命问题，保障汽车可靠性和安全性。
我们可以通过研究这些标准，借鉴其试验方法和试验技术，提升我国手动变速器疲劳寿命测试水平，打造更加可靠、安全的汽车产品。
手动变速器的试验方法
海峡科学
HAI XI A KE XUE
手动变速器的试验方法
1. 福建工程学院机电及自动化工程系 2. 东南（福建）汽车工业有限公司国产化部 周 方 1 胡子涛 2
[ 摘要] 变速器作为全车动力传递，连接发动机及底盘的重要零件。知悉变速器开发过程中的整机验证项目，使变速器得以 充分验证，从而顺利放心量产有着至关重要的作用。不同的厂商有着自己的验证体系，如何整合这些标准，使得试验不重复 又能充分验证，就需要对这些标准有着充分的认识。现就这一课题进行简要阐述。 [关键词] 试验标准；连续负荷耐久；同步器耐久
③A/B 运转在某档位的扭矩：MS 与台湾标准在某运转 各档位下扭矩相同；ES 在 A 运转的 1、2 档，B 运转的 1 档 的扭矩较其他档位低。 3. 2 同步器耐久( MSX8- 7805 及 ES- X18123)
（1）考核对象：同步环、换档控制机构。 （2）耐久前磨合：各档位换档磨合 300 次。 （3）试验条件（见表 2）
2 000r/m
最大 扭矩 ×50%
（4）耐久总时间虽可通过公式计算，且每循环有一定模
式，但循环模式中并未明确各档位的运转时间。实际上是由
厂商自行制定各档位循环时间，故不同厂商可能会选择不同
的循环数。
（5）日本三菱标准与台湾标准的差异
①油温：MS 为 100（±5）℃，ES 为 100~105 ℃ ，台湾
表 2 同步器耐久试验方法
转 速（ r ·m-1 ）
万次
5档 4档 3档 2档 1档 N档
时间
R档 11//22最最大大扭扭矩矩 2 02000 0r 0/mr pm
怠速
155mm
3 m3m
E 运转
A~D运转(MS PATTERN)
手动变速器的拆装实验指导书
《手动变速器的拆装》实验指导书【实验目的】1）了解手动变速器的构造原理，规范要求、检测方法；2）了解常见车型变速器的操作规范要求；掌握变速器掌握解体、安装调整、检测方法； 3）了解变速器可能出现的故障原因及排除方法； 4）学会使用拆装和检测的工具和量具。
【实验器材】三轴式手动变速器总成各若干个。
【实验内容】1）变速箱总成的解体及安装; 2）齿轮、同步器、轴承、输入输出轴的检测。
【实验步骤】五菱之光微型汽车五档手动变速器的拆装与调整 一、手动变速器传动部分的拆装 （一）变速器总成的分解（1）将变速器摆放在试验台上，使所有的换档叉轴处于空档位置。
见图3-1。
（2）取出离合器推力轴承。
如图3-2（3）取下放油螺栓，放出变速器油。
见图3-3 （4）拆下选档、换档止动螺栓和倒档止动螺栓。
图3-1 将变速器安置在试验台上图3-2 拆下推力轴承推力轴承（5）拆下换档机构。
见图3-4（6）卸下变速器的后壳体，由于有密封胶，拆卸时可用木槌或铜棒敲击。
见图3-5（7）分解变速器上下壳体，拆下上壳体，如图3-6所示。
（8）拔出输入轴和输出轴总成，如图3-7所示。
图3-3 取下放油螺栓 图3-4 拆下换挡机构图3-5 拆下变速器后盖用铜棒敲击 图3-7 拆卸输入输出轴总成图3-6 上下壳体分离2.变速器输出轴总成的分解与组装（1）将第一轴和第二轴分开，如图3-8所示。
（2）拆下三、四档花键毂卡环，取下花键毂和三档从动齿轮及同步器锁环，如图3-9所示。
（3）用卡环钳拆下卡环，取出车速里程表传动齿轮，如图3-10所示。
（4）用专用工具取下卡环，拉出后端支撑轴承，如图3-11所示。
（5）取下五档从动齿轮卡环，后端轴承，取下五档从动齿轮及同步器，如图3-12所示。
图3-8 分开第一轴和第二轴三、四档花键毂三档从动齿轮图3-9 拆下花键毂和三档齿轮 图3-11 取下轴承图3-10 取下卡环 五档齿轮机构（6）取下同步器卡环，拆下五档、倒档同步器，如图3-13所示。
