CST中实现半自动参数化建模
Faq-060110: 使用CST VBA宏实现半自动参数化建模
CST中创建多个结构一致的模型，但同时又需要对每个模型某些尺寸使用不同的参数化控制的情况下，可以用CST VBA宏半自动建模来达到简化操作目的，单个模块越复杂，此方法越有其优势。
VBA实现半自动建模的主要思路是
1、使用重新创建模型办法代替平移复制操作
2、使用VBA宏创建模型代替从头手动创建模型。
VBA半自动建模的主要步骤：
1、首先，您需要参数化建立一个模型，建议您完全参数化建立此模型。
2、将此模块创建历史列表转化为VBA宏。
3、移动局部坐标系到需要再次创建相似模型的地方
4、对此VBA宏稍作修改，使用此宏创建新的模型
5、重复3.和4.，创建其余模型。
6、依次类推。
下面我们将通过一个简单方块创建的例子来说明如何使用VBA半自动建模的方法。
假使您对CST VBA宏语言已非常熟悉，那么您将很容易融会贯通。
如果您从未使用过CST VBA，也不必担心，通过下面简单的例子，相信您能很快入门这种方法。
首先我们参数化建立一个方块，各参数设置如下图中给出。
打开历史树列表（History List），你可以看到，所有的操作都记录在此列表中，包括一些误操作。
为此，我们建议您在建立模型时，尽量使操作能一步到位，不要在历史列表中留下太多无用的操作记录，当出现误操作时，请打开历史列表，选择相应的错误操作，按Delete按钮将其删除，并按Update更新列表。
这样建立的模型才是“干净”的，便于我们用来生成VBA宏。
中，只有1行。
然后点击Macro…按钮，在弹出的对话框中为此宏取一个名字，本例中为Brickmacro1：
点击OK按钮后，CST会自动将VBA宏用自带的宏编辑器打开，如下图中所示。
参数
转到CST微波工作室界面下，打开Macros菜单，您可以看到在此菜单最后，多出一项局部宏Brickmacro1：
使用CST平移操作（Transform-Copy）可实现复制原模块到指定位置的目的。
这里换一种思路，我们移动坐标系到指定位置，然后重新创建一个模块，同样可实现上述目的。
为此，我们激活局部坐标系，并移动到相应位置。
本例中为u方向平移3：
激活局部坐标系
（WCS）
下面来说明如何用刚才创建的宏来完成方块的创建。
首先转到VBA编辑器界面，如下图。
将solid1修改为solid2，这样做是为了使宏创建的宏与已经创建solid1不重名（只要保证VBA宏最终创建的模块与已有模块没有重名即可，中间步骤的命名无所谓），此外可对指定参数进行修改，本例中将原先的参数a改为参数a1。
点击保存。
注意，不要使用VBA编辑器中RUN来运行此宏，这样创建操作不会被纪录到历史列表中！
保存
不要使用此处的RUN！
不能重名
将参数a改为a1
回到CST微波工作室界面，从Macros菜单运行宏Brickmacro1，弹出对话框要求输入新参数a1的值，本例中输入1.5，点击OK。
可以看到，新的方块模型创建完毕了。
新参数a1也存在了变量列表内。
现在你可以根据不同参数a和a1来控制模块solid1和模块solid2了。
在参数列表中将a改为0.5，将a1改为2.5，更新后，您可以看到，它们只随着自己的参数变化，互不影响：
用同样的方法，可以继续创建其他位置方块模型。
这种使用VBA宏半自动创建模型的方法是处理相同结构模型的连续创建，并有要求模型具有不同的参数控制时的一种选择，尤其对于模型结构复杂问题，更为高效。
最后，总结一下使用此方法的几点注意事项：
1、参数创建第一个模型（块）时，尽量一步到位。
保证历史列表“干净”。
2、VBA宏最终创建的模型名不能和已有的模型名重复。
3、不要直接从VBA编辑器中直接运行宏，而总是从Macros菜单运行宏。
有关VBA语言的更多内容，请查阅CST工作室套装丛书2《CST 工作室套装™ 2006 – 高级概念》或CST在线帮助。

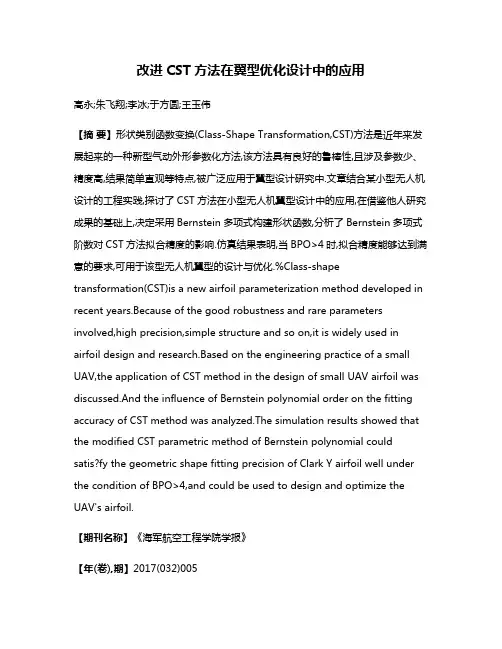

改进CST方法在翼型优化设计中的应用
