多点远程视频监控系统流媒体解决方案1
远程视频监控方案
远程视频监控方案概述远程视频监控方案是指通过网络将实时监控视频传输到远程设备进行观看和管理的一种解决方案。
它可以实现对各种场所和设备的实时监控，如家庭、办公室、工厂、商店等。
本文将介绍远程视频监控方案的基本原理、组成部分以及实施步骤。
基本原理远程视频监控方案基于网络技术实现视频信号的传输和控制。
它将监控设备与网络连接，通过网络将实时视频信号传输到远程设备，用户可以通过远程设备实时观看视频、远程控制监控设备等。
组成部分远程视频监控方案主要包含以下组成部分：1.监控摄像头：用于获取实时视频信号。
2.视频编码器：用于将视频信号进行压缩和编码，以便在网络上传输。
3.网络设备：用于连接监控设备和远程设备的网络设备，如交换机、路由器等。
4.远程设备：用于观看和管理监控视频的设备，如电脑、手机、平板等。
5.监控软件：用于接收和播放远程视频信号的软件，通常支持远程控制、录制等功能。
实施步骤实施远程视频监控方案的步骤如下：1.准备监控设备：选择合适的监控摄像头，并将其与视频编码器连接。
配置监控设备的参数，如分辨率、帧率等。
2.配置网络设备：将监控设备和远程设备连接到同一个局域网中，确保网络设备的正常工作。
3.安装监控软件：根据远程设备的操作系统，选择合适的监控软件，并安装到远程设备上。
4.设置视频传输参数：在监控软件中设置视频传输参数，如码率、画质等。
根据网络带宽的情况，合理调整参数，以保证视频传输的稳定和流畅。
5.配置远程访问权限：在监控软件中配置远程访问权限，设置用户名、密码等信息，以保证只有授权用户才能观看和管理视频。
6.远程观看和管理：使用远程设备打开监控软件，输入用户名和密码，即可远程观看和管理监控视频。
在监控软件中可以实时观看视频、进行远程控制、录制视频等操作。
应用场景远程视频监控方案在各种场所都有广泛的应用，以下是一些常见的应用场景：•家庭安防：通过在家中安装摄像头和监控系统，可以随时随地观看家中的情况，并及时发现异常。
远程视频监控系统方案
目录1前言 (2)2系统的组成 (3)2.1前端设备 (3)2.2图像的传输。
(3)2.3控制中心 (4)2.3.1图像的控制。
(4)2.3.2图像的显示设备。
(4)2.3.3图像的记录设备。
(4)2.4系统结构图 (5)3系统功能介绍 (6)4系统配置 (10)5费用说明 (11)远程视频监控系统方案1前言当今视频是一个高速发展、日新月异的社会，社会安全生产问题也是日益复杂、多种多样，对安全生产的监管工作也要求与时俱进，采用新技术、新方法、新系统来进行合理有效的监管和指导。
现在的建筑工地开工面积大、地域分布广，对监管巡查工作带来很大难度，对生产安全问题不能及时有效的控制。
对目前的工作难点和经后工作的长远发展，特采用《远程视频监控系统》对施工工地进行监管。
远程视频监控系统是一门被人们日益重视的新兴专业，就目前发展看，应用普及越来越广，科技含量越来越高。
几乎所有高新科技都可促进其发展，尤其是信息时代的来临，更为该专业发展提供新动力。
远程视频监控系统可不间断，全方位的对施工工地进行远程监控和记录，可实现无人值守的全天候监控。
可让施工工地长期有效的得到监督和指导，同时也可以减少人为因素对监管工作的影响。
远程视频监控系统在国防、公安、消防等众多领域得到广泛应用，也取得了很好的实用效果，对各领域的监管工作起到了很大的促进作用，也对监管工作的高效、创新起较大的推动作用。
在工程建筑行业的安全生产监管工作中采用此技术是一个新的创举，也是发展的必然。
2系统的组成远程视频监控系统由前端设备、图像的传输、控制中心、三部分组成。
2.1前端设备这部分是系统的前沿部分，是整个系统的"眼睛"。
它布置在被监控场所的某一位置上，其视场角能覆盖整个被监控场所。
当被监控场所面积较大时，为了节省摄像机的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的(可遥控的)可变焦距(变倍)镜头，使摄像机能观察的距离更远、观察得更清楚;有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度更广、面积更大。

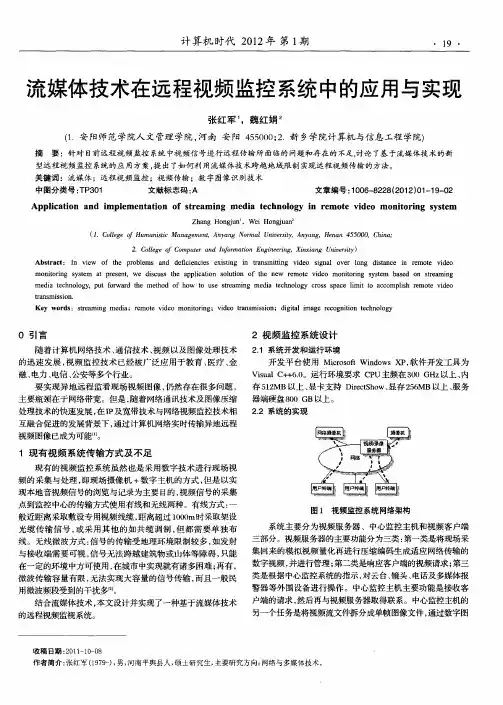

流媒体技术在远程视频监控系统中的应用与实现
（．Ｃ ｌｇ ｆＨｕ ｎ ｔ ｎ ｇ ｍ ｎ， ｎ ａｇ Ｎｏｍａ ｎｖｒｉ，Ａ ｙ ｎ，Ｈｅａ ５ ０ ０ ｈｎ ； ｊ ｏｌ ｅ ｏ ｍａ ｉｉ Ｍａ ａ ｅ ｅｔ Ａ ｙ ｎ ｒ ｌＵ ｉ ｓｙ ｎ ａｇ ｅ ｓｃ ｅ ｔ ｎ ｎ ４ ５ ０ ，Ｃ ｉ ａ ２ ｏｌ ｅｏ ｏ ｐ ｔ ｎ ｎｏｍａｉｎ Ｅ ｇｎｅｉｇ ｉｘａ ｇ Ｕ ｉ ｒｔ） ．Ｃ ｌｇ ｆ Ｃ ｍ ｕｅ ａ ｄ Ｉ ｒ ｔ ｎ ｉｅｒ ，Ｘｒ ｉｎ ｎｖ ｓｙ ｅ ｒ ｆ ｏ ｎ ａ ｅｉ
计算机 时代 ２ １ 年 第 １ ０２ 期
・１ ・ ９
流媒体技术在远程视频监控 系统中的应用与实现
张红 军 ’ 红娟 ，魏
（．安 阳师 范 学院人 文 管理 学院 ， 南 安 阳 ４５０ ；．新 乡学院计 算机 与信 息工程 学院） １ 河 ５０ ０２
摘 要 ：针对 目前远程视 频监控 系统 中视频信 号进行远 程传输所 面临的问题和存在 的不足， 讨论 了基 于流媒体技 术的新 型远程视 频监控 系统的应用方案 ， 出 了如何 利用流媒 体技 术跨 越地域限制 实现远程视 频传输的方法。 提
随着 计算机 网络技 术 、 通信技 术 、 视频 以及 图像 处理 技术 ２１ 系 统 开 发 和 运 行 环 境 。 融、 电力 、 、 安等多个 行业 。 电信 公
要实现 异地远 程监 看现场视 频 图像 ， 仍然 存在很 多问题 ， 存 ５ ２ １ＭＢ以上 、 显卡支持 Ｄｉ ｃＳ ｏ 显存 ２ ６ ｒ ｔｈ ｗ、 ｅ ５ＭＢ以上 、 服务 主要瓶颈在于 网络带宽 。但是 ， 网络通讯技术及 图像 压缩 器端硬盘 ８０ Ｇ 随着 ０ Ｂ以上 。 处理技术的快速发 展 ， Ｉ及宽带技术与 网络视频 监控技术相 ２２ 系 统 的 实 现 在 Ｐ ． 互融合促进 的发展背景下 ， 通过计算机 网络实时传输异地 远程 视 频图像已成为可能－ － 。
视频监控系统整体解决方案ppt课件
CSVision Departments
Research & Development Sales
Marketing
Administration
Management
Manufacturing
100 80 60
M as te r Degree or
above (60%)
40
20
0
CSVision R&D Education
网络视频监控管理平台
IP监控系统的优越性
扩展及延伸性 当需要增加监控点和监控主机时，只需要通过现有网络增加一台 摄像机或PC机即可，不需要对现有布线系统做什么改动；
应用范围广阔
区域性监控，利用网络传送实时图像，如办公室、大楼等;跨区 远端监控，连锁事业、大型工厂机房、远端老人、儿童看护、公 共建筑、无人环境监控、金融机构分行监控、交通监管、错误警 报辩识等。
网络视频监控管理平台
IP监控系统的优越性
安全性 系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个 系统进行设置或更改，没有权限的用户是接收不到图像的。另外，图像 数据的存储是专有的格式；
使用及维护简便 系统的安装极其简单，软件系统的安装及使用也非常易懂。在 维护性方面，系统的接线十分简洁，而主要设备的可靠性很 高，维护性能好，并可实现远程维护；
网络视频监控管理平台
IP监控系统的优越性
一旦采用了基于IP的视频监控系统，软件（特别是监控平台管理软件）就必然成 为监控系统最重要的组成部分。也是IP监控系统成功的最主要平颈。因为，对于 平台管理软件的要求包括：系统的开放性，系统的稳定性，系统的功能完善（包 括提供视频浏览，录象及搜索，设备及用户的管理和控制等监控应用功能），同 时还要求软件架构所需要的设备资源最经济。

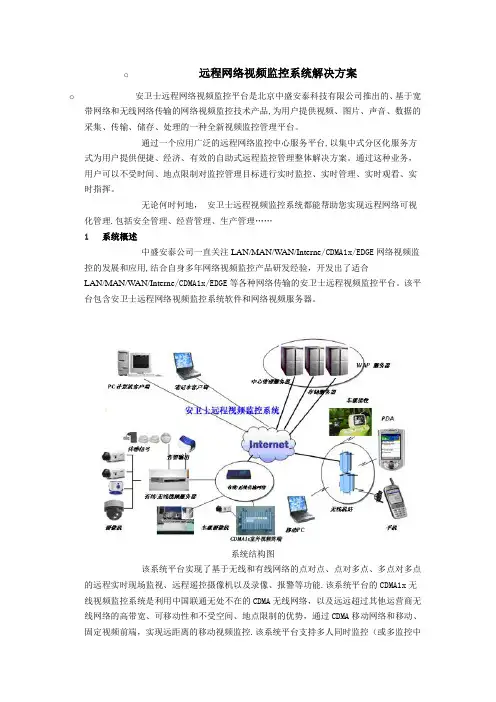

远程网络视频监控系统解决方案
o远程网络视频监控系统解决方案o安卫士远程网络视频监控平台是北京中盛安泰科技有限公司推出的、基于宽带网络和无线网络传输的网络视频监控技术产品,为用户提供视频、图片、声音、数据的采集、传输、储存、处理的一种全新视频监控管理平台。
通过一个应用广泛的远程网络监控中心服务平台,以集中式分区化服务方式为用户提供便捷、经济、有效的自助式远程监控管理整体解决方案。
通过这种业务，用户可以不受时间、地点限制对监控管理目标进行实时监控、实时管理、实时观看、实时指挥。
无论何时何地，安卫士远程视频监控系统都能帮助您实现远程网络可视化管理.包括安全管理、经营管理、生产管理……1系统概述中盛安泰公司一直关注LAN/MAN/W AN/Interne/CDMA1x/EDGE网络视频监控的发展和应用,结合自身多年网络视频监控产品研发经验，开发出了适合LAN/MAN/WAN/Interne/CDMA1x/EDGE等各种网络传输的安卫士远程视频监控平台。
该平台包含安卫士远程网络视频监控系统软件和网络视频服务器。
系统结构图该系统平台实现了基于无线和有线网络的点对点、点对多点、多点对多点的远程实时现场监视、远程遥控摄像机以及录像、报警等功能.该系统平台的CDMA1x无线视频监控系统是利用中国联通无处不在的CDMA无线网络，以及远远超过其他运营商无线网络的高带宽、可移动性和不受空间、地点限制的优势，通过CDMA移动网络和移动、固定视频前端，实现远距离的移动视频监控.该系统平台支持多人同时监控（或多监控中心）、跨区域分级监控,可以实现超大规模监控，系统还拥有高质量的视频图像、强大的用户管理功能、系统的兼容性、方便的可扩展性等众多优点，代表了最先进的远程视频监控系统。
该系统平台将分散、独立的图像采集点进行联网，实现跨区域、全国范围内的统一监控、统一存储、统一管理、资源共享，实现远程网络可视化的安全管理、经营管理、生产管理.用户可以不受时间、地点、空间的限制对监控管理目标进行实时监控、实时管理、实时查看.为各行业的管理决策者提供一种全新、直观、扩大视觉范围的管理工具,提高工作绩效，节省开支。
视频监控系统解决方案(新)
.… 36 第七章 设备清单及预算 …………………………………………………………………… …………………………………………………………………….
----------------------------------------------------------------------------------------------------------------------------------------------------我们的使命：让工业生产更安全 世界品质 中国铸造
第五章
6.2.
.……… 23 售后服务…………………………………………………………………… …………………………………………………………………….
…………………………………………………………………………………… .…23 技术质量保证措施 ….. ..…………………………………………………………………………………… …………………………………………………………………………………….
深圳市世国科技有限公司
视频监控远程管理系统解决方案 V2.0
目录
.… 4 第一章 公司简介………………………………………………………………………… ………………………………………………………………………….
1.1. 1.2. 1.3. .………………… 4 关于世国 ……………………………………………………………………………… ………………………………………………………………………………. …………………4 .……………………………… .5 资质荣誉（部分） ……………………………………………………… ………………………………………………………. ………………………………. 5 工程案例（部分） ………………………………………………………………………………………… ………………………………………………………………………………………5
点对多点无线视频监控系统方案
多路无线视频监控系统方案设计书前言视频监控是直观方便、内容详实的信息记录方式，并可以为监控操作人员提供实时监控手段。
现在视频监控已经成为公共安全、企业安全、国土安全，甚至包括社区、家庭安全等领域的必要手段。
视频监控具体应用行业和领域有:公共安全（城市性范围监控、区域性安全监控、特定安全控制区域），交通（含机场、火车站、汽车站、地铁、码头等人群聚集地，停车场、铁路调车场、铁路沿线），金融（银行、金融交易场所等），公营企业（尤其是水、电、煤气等系统），企业生产，商业（大型购物、消费场所），大型体育场、体育馆，海关，国防，边防，住宅社区等。
数字化视频监控系统目前的视频监控系统，正处于从模拟视频监控向数字化视频监控方式的转型过程中。
沿用模拟视频监控或由模拟视频监控升级为数字监控并采取有线连接的方式，是监控系统转型过程的初级阶段。
采用数字化视频监控和无线连接的方式，将加快视频监控方式的转型过程。
数字化视频监控系统与模拟视频监控相比，有诸多优势：（1）无线网络为视频监控提供了更为高效和灵活的网络承载方式。
相对于传统的有线网络，采用无线网络，可以在原来不便或无法部署有线网络的区域实现无线监控。
在城市里出于环境美观考虑，采用无线方式来取代有线布线方式，愈发显得重要。
（2）价格优势。
无线网络可节约大量的有线网络布设成本。
（3）数字化视频监控设备可以将图像信息转换为基于IP的视频流，借助于先进的网络技术，可实现从局域网到广域网甚至全球通信。
从而监控管理人员可以在网络可达的任何地方进行各种监控操作，同时，可以实现双向的视频通信。
一、用户需求某单位拟在厂区共设置XX路的视频监控点，由于厂区占地面积较大，且厂区内不宜再进行大范围的布线施工，所以现在需采用无线方式将XX路网络模拟标清视频图像传输到厂区内的安全监控中心。
网络模拟标清摄像机具有性价比高，图像清晰等优势，尤其是在本项目中，节省了采用模拟摄像机时，必须采用的网络视频编码器，只需一台摄像机就可以完成从图像采集、视频编码，网络传输的所有功能，节省成本同时降低了实施的难度。
视频监控系统解决方案集合
视频监控系统解决方案本文档整理了很多家公司的视频监控系统解决方案,希望可以帮助到你系统架构及组网视频监控系统解决方案是面向整个视频监控领域推出的多种模式下整套系统解决方案，不论对于无线还是有线视频监控，本方案都可以解决。
本系统在结构上可以分为四个大的部分，分别是前端采集、传输、编解码以及中心监控平台,前端监控点如摄像机等采集设备采集音视频等数据，数据经光端机、同轴电缆、无线等传输系统传回监控中心，传回的音视频信号由编解码设备的高效压缩芯片压缩,通过内部总线送到网络接口发送到监控中心的流媒体服务器上,网络上用户可以直接通过网络用浏览器观看流媒体服务器传送过来的摄像机所拍摄的图像，授权用户还可以通过计算机网络控制摄像机镜头和云台的动作或对系统进行配置操作。
前端一体化、视频数字化、监控网络化、系统集成化是视频监控系统公认的发展方向。
第三代以计算机技术及图像视频压缩、图像传输技术为核心的新型网络视频监控系统,解决了传统视频监控系统的诸多弊端，是当前技术和市场发展的趋势。
网络视频监控系统是一套大型分布式网络视频管理系统，运行于服务器版的Linｕx操作系统,通过网络实现对网络视频服务器、网络硬盘录像机、报警输入／输出端口等的互联及管理控制，完整实现视频监控、数字录像、视频联网功能,并提供视频切换、控制和联动报警等功能。
主要功能:☆流媒体服务流媒体服务功能包含两个方面,一是实时监控时的音视频流的转发与分发,二是录像回放时读取录像文件中的视频数据,并转发到客户端播放。
☆实时视频监控本平台的核心功能,允许用户通过客户端访问前端设备实时监控图像。
在用户网络带宽允许的情况下,用户可以选择同时对多路进行实时视频监控,把客户端分成若干子窗口，或将某几路视频分组，在相同的子窗口中轮询播放。
☆设备控制在实时视频监控中,允许用户对前端设备进行控制、调整,包括云台控制、图像参数的调整、摄像头焦距光圈的调整等。
设备控制时用户会受到其权限的约束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多点远程网络视频监控系统流媒体解决方案深圳市天视通电子科技有限公司北京分公司TOPSEE Electronic Tech Co., Ltd.Beijing Branch第1章项目概况和设计目的1.1 项目概况：随着社会的进步，生活水平的不断提高，城市生活节奏逐渐变快，功能齐全、服务周到的连锁经营业态逐渐取代了传统的相对集中的经营模式，走入现代人的生活。
企业为了满足市场需求，也为更好的服务于消费者，从而不断的扩建服务供应点。
以此满足消费者需求。
给消费者带来了极大的便利，并且服务人员与客户之间更容易沟通，这种经营模式方便了受众。
同时，企业为了安全，都采用以往的人防方式加强自身的安全防范管理，这在现代社会当中远远不能满足企业安全防范的要求，因此有必要采用现代化高科技监控手段，以此来实现安全防范系统管理。
在日常的管理中，需要避免不法分子的蓄意破坏，避免经营过程中意外的发生；还要保障企业安全，进行员工的管理等工作。
因此，连锁型企业必须配以一整套完备的监控系统，解决运营中的安全、控制管理问题。
1.2 需求分析和设计目的：项目描述：企业拥有100多个分支机构。
总公司需要对每个店面的经营及安全状况进行视频监控。
该100多个分支机构分布在不同的地域。
且每个分支机构均已接入INTERNET。
总部通过电视墙，需要随时观看每个分支机构的情况。
需求分析：远程多点安防监控，制止不法分子的非法行为；能合理调动店内工作人员岗位调派，员工与消费者的交流的情况，监督员工是否礼貌待客；能使领导层远程了解消费者数量、服务的情况，商品摆置状况，给商家们提供身临其境的远程管理手段；24小时实时监视，减少保安的数量。
项目难点分析和解决办法：该项目最大的难点是摄像点的图像信号传送到监控中心后，监控中心入口网络带宽（或称监控中心的下行带宽）。
为防止此情况的发生，建议向电信部门申请更大容量的带宽，满足数据流量的需求。
以此保证多路视频显示的流畅性及有效性。
最佳的通讯传输网络：分支机构采用ADSL网络线路实现视频流的上传。
监控中心采用具备更大带宽的网络线路。
1.3 网络摄像特性：➢网络、数字图像信号输出：这个是模拟摄像机与网络摄像机基本的区别，也就是说网络摄像机包含模拟摄像机的部分，详见下图“网络摄像机的结构”。
网络摄像机的结构➢单机独立可成系统特性：网络摄像机单机完成各种信号的AD（模/数转换）转换和处理，而且提供统一的网络传输，形成双向传输的系统，详见下图“网络摄像机单机成系统”。
网络摄像机单机成系统➢简化监控系统特性：单信道可以传输各种信号，大大简化传统监控的DVR系统，详见上图“网络摄像机单机成系统”。
1.4 流媒体（图像压缩方式）监控特性➢流媒体压缩方式：天视通的网络摄像机和网络视频服务器系列产品，采用先进MPEG4纯硬压缩,兼容WMV编码格式,即编码出来的视频流就是流媒体格式，是Windows的流媒体格式－微软的核心ASF(Advanced Stream Format)。
➢世界领先兼容性：TOPSEE的流媒体格式，在Windows操作系统的电脑中不需安装任何软件和插件，直接使用Media Player播放TOPSEE的摄像输出的音视频信号或录制的音视频文件，全球（安装了Windows 的PC，2004年保有量为8.20亿台）有超过5亿台PC可以直接播放TOPSEE的网络摄像机的信号。
➢图像流畅特性：流媒体的关键技术之一是通讯的智能检测和智能视音频流的缓冲，留用有效的带宽，特别是广域网的波动比较大的通讯带宽，可以有效控制视音频播放的速度，做到视音频流畅、连贯，这是同行中其他压缩格式所无法做到的。
➢低码流高清晰：天视通的流媒体技术，实现清晰经典全实时配置：352x288像素200Kb,25帧；176x144像素60Kb,25帧；手机远程监控变为现实,也可通过个人电脑轻松地进行远程监控。
➢电信级运营平台：TOPSEE的网络摄像机直接输出流媒体格式视频和音频，并且内嵌的流媒体服务器与Media Service无缝连接，这样运营商可快速轻松架设大型流媒体运营平台。
采用Media Service流媒体发布中心，同时管理千万台TOPSEE网络摄像机实时流媒体源成为现实。
➢MEDIA PUSH功能：能将摄像机所摄取的图象，穿透防火墙，主动推播至远程存储服务器，实现存储功能。
方便用户图象回放的要求。
系统更具可靠性。
1.5 流媒体系统的特性：➢分布式处理架构：该系统的前端的网络摄像机、网络视频服务器系列产品设备独立完成图像采集、视音频的压缩和传输，在整个系统中形成图像处理的分布式结构。
➢开放式网络和可扩展性：分布式图像处理结构使得每个前端设备作为网络节点不依赖集中控制点，它是基于聚合而不是分层原则的。
这样，在需要添加或者减少监视点时可在所需的地方添加前端设备，实现逐阶段扩展。
并且在高度分布式监视点中，所有前端设备均可跨多个设备进行管理，即单机独立可成系统，也可以轻松互联，架设大型的流媒体系统。
➢延伸视野：该系统使用最节省的图像传输手段实现实时远程视频监控，让所有相关的工作人员无论身在何处，只需要通过电脑在互联网上就可以实时远程视频监视的任何监视点，达到人人可以远程监控监视点的情况。
➢远程集中监控：各前段设备的远程视频情况全部集中到调度中心，特别是当画面发生变化（有人入侵、设备产生火花等）的时候，动态检测录像会自动集中到调度中心。
也可以实现传统视频监控系统的功能（防盗监控、防火灾监控、环境监控、管理监控）。
➢集中管理：Topsee Player实时播放器,多画面分割器远程管理，MultiViewer客户端和服务器端软件。
➢方便使用：远程WEB配置管理\内嵌键盘\远程PTZ控制,运动检测自动录像(FTP/Mail发送),主动推播\自动端口映射,穿透防火墙,使用方便。
➢节省资源：先进的WMV格式，使得录像存储占据电脑硬盘的空间非常小，全实时（25帧、500K）每小时225M，实时（25帧，200K）每小时90M，节省了电脑硬盘的空间。
第2章流媒体监控系统2.1 总流媒体系统结构：➢前端视频设备：包括视频源、数字编码设备、传输接口，分布式独立运行，独立完成图像采集、视频的压缩和远程视频传输。
➢传输网络： ADSL、局域网的网线（有线和无线）和网络设备。
➢图像显示和录像设备：主要采用PC架构，根据图像显示和录像的路数进行配置，并且根据实际的需求安装相关的软件。
➢软件系统：服务器端软件（TOPSEE Service）,客户端软件。
第3章 流媒体前端视频设备3.1 前端视频设备:经济型MPEG4 CCD 网络摄像机TS802单网线实现：图像输出、用鼠标远程控制云台和镜头 广域网最佳视频设备，具备小码流搞清,高流畅度特点TS802独立运行，独立完成图像采集、视频的压缩MPEG4兼容WMV 、内嵌流媒体服务器、控制服务器和远程的传输。
详细规格见“前端视频设备之:TS802” TS802独立运行，独立完成图像采集、视频的压缩MPEG4兼容WMV 、内嵌流媒体服务器、控制服务器和远程的传输。
第4章 传输网络及设备4.1 传输网络的分析：➢ 本方案所选用的前端视频设备的码流可以设定为100K~500K ，需要根据网络状态来设定各个设备的码流，达到图像最佳效果，所以，需要全面计算各个网络节点的带宽，分析出整个网络的瓶颈。
4.2 全区域的网络状态结构分析图：➢ 为了实现每个门店所有视频点的录像，对本远程视频监控方案的网络传输的瓶颈在监控中心网络接入端，其所需下行带宽计算公式为“总视频流＝各路码流的总和＝路数*码流（设定相同码流时）”，“路INTERNET 网络XXX 地区超市1 50个监控点I 地区 监控点总监控中心，录像服务器实现多路的录像N 地区监控点……II 地区监控点III 地区监控点IV 地区监控点V 地区监控点VII 地区监控点VIII 地区监控点数”指的是同一时间，视频流经过这个网络节点的前多视频设备的数量；码流指的是每台经过这个网络节点的前端视频设备的平均码流。
其公式如下：4.3 传输网络设备:➢本方案完全可以利用原来已有的网络设备，包括网络交换机和网线，只要在前端视频设备安装的有一个以太网接口（网线）就可以，如果以太网接口不够，在原来的网络上添加交换机和网线就即可。
第5章图像显示和录像设备5.1 录像设备硬件配置:➢根据前面的分析，本方案尽量利用已有的设备为原则。
录像占据硬盘容量的计算：1小时单路视频录像占硬盘＝(码流)200Kbit × 60 × 60 / 8(By) /1000 = 90M “路数”指的是同一时间，视频流经过这个网络节点的前多视频设备的数量；码流指的是每台经过这个网络节点的前端视频设备的平均码流。
5.2 图像显示设备硬件配置➢使用“MultiViewer”客户端程序来显示多画面，需要消耗CPU的资源，主要与总帧率有关。
显示占据CPU资源的计算：全实时＝25帧/路＝280M处理能力，16路X25帧/路＋48路录像＝4.5G处理能力“处理能力”机器的主频，如果显示不需要25帧/路，及可以显示根多路数的图像5.3 监控中心图像显示设备硬件配置要求：➢ 1.中央处理器(CPU)：Intel P4 2.4GHz(含)以上。
➢ 2.主内存：512MB (含) 以上。
➢ 3.內建80 GB(含)以上硬盘×1个,键盘，鼠标。
➢ 4.操作系统：Windows XP Professional Professional中文操作系統。
➢ 5.安装TOPSEE Player客户端软件（1.0版）。
➢ 6.显示器17寸（含）以上彩色液晶显示器或者CRT显示器，解析度1024x768（含）以上。
➢7.同时显示16画面，前端摄像设备的最高图像配置的画面（分辨率352x244，25帧/秒）5.4 监控中心网内图像显示设备硬件配置要求(完全可利用办公的PC来实现)：➢ 1.中央处理器(CPU)：Intel P4 2.4GHz(含)以上。
➢ 2.主内存：512MB (含) 以上。
➢ 3.內建80 GB(含)以上硬盘×1个,键盘，鼠标。
➢ 4.操作系统：Windows XP Professional Professional中文操作系統。
➢ 5.安装TOPSEE Player客户端软件（1.0版）。
➢ 6.显示器17寸（含）以上彩色液晶显示器或者CRT显示器，解析度1024x768（含）以上。
➢7.同时显示16画面，前端摄像设备的最高图像配置的画面（分辨率352x244，25帧/秒）MultiViewer软件➢报警管理➢P/T/Z控制➢巡视功能➢SDK开发包➢ASF文件输出➢用户权限➢摄像机管理器➢灵活的录像方式➢便捷的搜索第6章主要设备清单6.1 必须设备的配置:6.2 选配设备的配置:第7章摄像设备参数。
