高铝砖的特性及制作工艺
工业窑炉常用的五种高铝砖及用途(含图片)
工业窑炉常用的五种高铝砖及用途(含图片）高铝砖是指含Al2O348%以上的铝硅酸质或纯氧化铝质的烧结制品。
一般高铝砖含Al2O3 80%以下，含Al2O3在80%以上的称为刚玉砖。
高铝砖与黏土砖相比较，突出的优点是耐火度及荷重软化温度高。
在工业窑炉的使用中，常见高铝砖有以下五个大类。
(1) 普通高铝砖该砖的主要矿物组成为莫来石、刚玉和玻璃相。
随着制品中Al2O3含量的增加，莫来石和刚玉也增加，玻璃相将相应减少，制品的耐火度和高温性能随之提高。
普通高铝砖具有一系列比黏土制品更加优良的耐火性能，是一种应用效果好、使用广泛的材料。
广泛应用于各种热工窑炉之中。
与黏土制品相比，可以有效地提高窑炉的使用寿命。
(2) 高荷软高铝砖高荷软高铝砖与普通高铝砖相比，所不同的是基质部分和结合剂部分：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等;结合剂选择优质球黏土等，视品种不同采用不同的黏土复合结合剂，或者莫来石结合剂。
通过上述方法，高铝砖的荷重软化温度可以提高50〜70℃左右。
(3) 低蠕变高铝砖通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。
即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含量，而莫来石优异的力学、热学性能有利于材料高温性能的提高。
为使基质完全莫来石化，控制Al2O3/SiO2是关键。
低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。
低蠕变高铝砖(4) 磷酸盐结合高铝砖磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400〜600℃热处理而制成的化学结合耐火制品。
它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅石等。
与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此需要加入少量的电熔刚玉、莫来石等，以强化基质。
高铝砖t51尺寸拱角

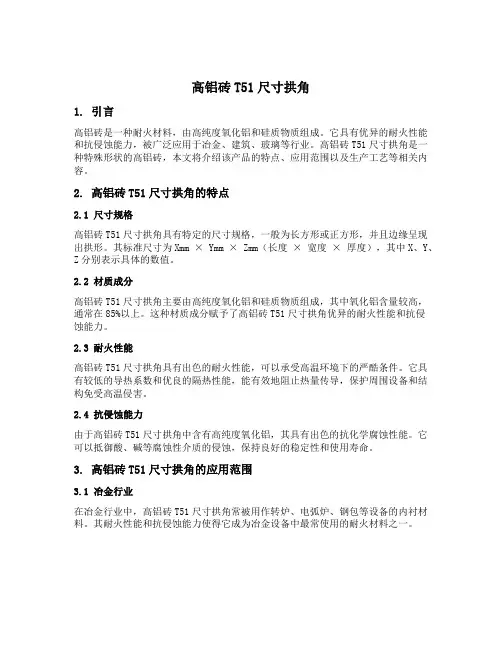

高铝砖T51尺寸拱角1. 引言高铝砖是一种耐火材料，由高纯度氧化铝和硅质物质组成。
它具有优异的耐火性能和抗侵蚀能力，被广泛应用于冶金、建筑、玻璃等行业。
高铝砖T51尺寸拱角是一种特殊形状的高铝砖，本文将介绍该产品的特点、应用范围以及生产工艺等相关内容。
2. 高铝砖T51尺寸拱角的特点2.1 尺寸规格高铝砖T51尺寸拱角具有特定的尺寸规格，一般为长方形或正方形，并且边缘呈现出拱形。
其标准尺寸为Xmm × Ymm × Zmm（长度× 宽度× 厚度），其中X、Y、Z分别表示具体的数值。
2.2 材质成分高铝砖T51尺寸拱角主要由高纯度氧化铝和硅质物质组成，其中氧化铝含量较高，通常在85%以上。
这种材质成分赋予了高铝砖T51尺寸拱角优异的耐火性能和抗侵蚀能力。
2.3 耐火性能高铝砖T51尺寸拱角具有出色的耐火性能，可以承受高温环境下的严酷条件。
它具有较低的导热系数和优良的隔热性能，能有效地阻止热量传导，保护周围设备和结构免受高温侵害。
2.4 抗侵蚀能力由于高铝砖T51尺寸拱角中含有高纯度氧化铝，其具有出色的抗化学腐蚀性能。
它可以抵御酸、碱等腐蚀性介质的侵蚀，保持良好的稳定性和使用寿命。
3. 高铝砖T51尺寸拱角的应用范围3.1 冶金行业在冶金行业中，高铝砖T51尺寸拱角常被用作转炉、电弧炉、钢包等设备的内衬材料。
其耐火性能和抗侵蚀能力使得它成为冶金设备中最常使用的耐火材料之一。
3.2 建筑行业由于高铝砖T51尺寸拱角具有良好的耐火性能和抗侵蚀能力，因此在建筑行业中也得到了广泛应用。
它常被用作高层建筑、工业厂房等场所的防火墙、隔墙等部位，能够有效地延缓火势蔓延，保护人员和财产安全。
3.3 玻璃行业在玻璃行业中，高铝砖T51尺寸拱角被广泛应用于玻璃窑炉的内衬材料。
由于玻璃生产过程中需要高温环境，对耐火材料的要求较高。
高铝砖T51尺寸拱角凭借其优异的耐火性能和抗侵蚀能力，成为玻璃窑炉内衬材料的首选之一。
高铝质隔热耐火砖的材料固结工艺和品质管理
高铝质隔热耐火砖的材料固结工艺和品质管理高铝质隔热耐火砖是一种重要的耐火材料，广泛应用于高温工业领域，具有良好的隔热性能和耐火性能。
它的材料固结工艺和品质管理对于保证产品质量和性能至关重要。
高铝质隔热耐火砖的材料固结工艺是指通过加入适宜的原料和添加剂，经过混合、成型、干燥和烧结等工艺，使其成型后具有一定的强度和耐火性能。
首先，在选择原料方面，要选择高质量的高铝矾土和高纯氧化铝粉，以及适当的粘结剂和添加剂。
高铝矾土是主要的原料，具有良好的耐火性能和耐高温能力。
而高纯氧化铝粉的加入可以提高材料的耐火性能和抗渣蚀性能。
添加剂的选取要根据产品性能要求来确定，比如表面饰面剂、抗渣蚀剂等。
在混合过程中，应严格控制原料的配比和混合时间，以确保材料中各种组分均匀分布。
其次，在成型过程中，可以采用压模成型、注浆成型或挤出成型等方法。
压模成型是最常见的方法，通过在模具中施加压力使原料充满整个模具，形成所需的坯体形状。
注浆成型则是将材料制成浆料，通过注入模具中，然后经过振动和震实等工艺，使浆料在模具中形成坯体。
挤出成型是将材料加热至可塑状态后，通过挤压机将其挤出成带有所需截面形状的坯体。
不同的成型方法适用于不同的产品形状和要求。
在成型过程中，要特别注意模具的清洁和润滑，以确保产品表面光滑。
然后，在干燥和烧结过程中，要严格控制加热速度和温度，以避免产生温差应力和晶相转变等不良现象。
干燥过程是将成型坯体中的水分和有机物从内部完全蒸发掉，通常采用温度逐步升高的干燥方法。
而烧结过程是将干燥后的坯体加热至一定温度，使其中的原料发生化学反应，形成致密的结构。
在烧结过程中，要尽量避免材料的过烧和烧结过程中的气孔和裂纹的产生，这需要合理控制烧结温度和时间，同时可以采用一些烧结助剂来改善材料的烧结性能。
对于高铝质隔热耐火砖的品质管理，首先要建立科学的质量管理体系，包括质量目标、质量策划和质量控制等方面。
要制定严格的生产工艺和检验规范，明确每个工序的要求和控制点，确保每一批产品都达到相同的质量标准。
轻质高铝砖和高铝砖
轻质高铝砖和高铝砖高铝砖是一种常见的耐火材料，由于其具有高强度、高耐磨、高耐腐蚀等优点，被广泛应用于各种工业领域。
在高铝砖的基础上，又发展出了轻质高铝砖，其密度更低，重量更轻，但同样具有较好的耐火性能。
首先来介绍一下高铝砖。
高铝砖是一种以氧化铝为主要原料，加入其他辅助材料制成的耐火材料。
它的主要特点是高铝含量，通常在55%以上，因此具有较高的耐火性能和抗侵蚀能力。
此外，高铝砖还具有优良的耐磨性、抗震性和耐高温性能，能够承受高温下的腐蚀和冷热循环的影响。
高铝砖的应用范围非常广泛，主要用于冶金、建材、化工、电力等行业。
例如，在冶金行业中，高铝砖被用作各种炉子、窑炉、转炉等设备的内衬；在建材行业中，高铝砖被用作水泥窑、玻璃窑等设备的内衬；在化工行业中，高铝砖被用作各种反应釜、管道、储罐等设备的内衬；在电力行业中，高铝砖被用作各种锅炉、燃气轮机等设备的内衬。
然而，传统的高铝砖密度较大，重量较重，不利于设备的运输和安装。
为了解决这一问题，轻质高铝砖应运而生。
轻质高铝砖是在传统高铝砖的基础上，通过添加发泡剂等材料制成的一种轻质耐火材料。
它的密度比传统高铝砖要低得多，可以达到0.8-1.5g/cm³之间，重量也相应地更轻。
轻质高铝砖不仅具有传统高铝砖的优良性能，如高强度、高耐磨、高耐腐蚀等，而且还具有更好的隔热性能和保温性能。
由于其密度较小，导热系数也相应地降低了，因此能够更好地隔离外界高温，并保持内部温度稳定。
轻质高铝砖的应用范围也非常广泛。
在建筑行业中，轻质高铝砖被用作隔墙、隔音、保温等材料；在钢铁行业中，轻质高铝砖被用作钢水包覆材料、钢水过渡池等设备的内衬；在电力行业中，轻质高铝砖被用作各种锅炉、电气设备等设备的内衬。
总之，无论是传统的高铝砖还是轻质高铝砖，在各自领域都有着广泛的应用和重要的地位。
随着科技的不断发展和进步，相信这两种材料也会不断更新和完善，为我们的生产和生活带来更多便利和效益。
高铝质隔热耐火砖的结构和组成分析
高铝质隔热耐火砖的结构和组成分析高铝质隔热耐火砖是一种常见的耐火材料，广泛应用于各种高温工业设备中，如冶金、化工、建材等行业。
本文将从结构和组成两个方面对高铝质隔热耐火砖进行详细分析。
高铝质隔热耐火砖的结构可以分为三层：外层、中层和内层。
外层主要是接触高温气体和渣温度较高的部分，所以需要具有较高的耐火性能。
中层是高铝质隔热耐火砖的保温层，主要起到隔热的作用。
内层是靠近炉体的一侧，承受较大的机械冲击和化学腐蚀，需要具有较好的抗压、抗腐蚀性能。
高铝质隔热耐火砖的组成主要包括高等级氧化铝、硅酸盐和玻璃相。
其中，高等级氧化铝是高铝质隔热耐火砖的主要成分，通常占总质量的70%以上。
高等级氧化铝具有优异的耐热性能和化学稳定性，能够抵抗高温气体和渣的侵蚀。
硅酸盐是高铝质隔热耐火砖的第二大成分，通常占总质量的15%~25%。
硅酸盐能够提高高铝质隔热耐火砖的机械强度和耐腐蚀性能。
玻璃相是高铝质隔热耐火砖的粘结相，能够将高等级氧化铝和硅酸盐等成分粘结在一起，提高整体的强度和稳定性。
除了以上主要成分外，高铝质隔热耐火砖的组成还包括少量的稀土元素、纳米氧化物和微量金属元素等。
稀土元素能够提高耐火材料的抗热震稳定性和机械强度，纳米氧化物能够改善材料的导热性能，微量金属元素能够提高材料的耐侵蚀性和抗氧化性。
高铝质隔热耐火砖的制备工艺一般包括原料配比、成形、烘干和烧结等步骤。
原料配比是制备高铝质隔热耐火砖的第一步，需要将各种原料按一定的比例混合。
成形是将配制好的原料进行模具成型，通常采用挤压成形、浇铸成形或压制成形等方法。
烘干是将成型好的砖进行一定时间的干燥，以去除水分。
最后，通过高温烧结，使得原料中的各种成分进行化学反应，形成完整的晶体结构和组织，提高材料的密度和力学性能。
总的来说，高铝质隔热耐火砖具有优异的耐火性能和隔热性能，能够在高温环境下长时间稳定工作。
它的结构和组成决定了其抗高温气体和渣侵蚀的能力以及隔热效果。
通过优化砖体结构和合理选择材料成分，能够进一步提高高铝质隔热耐火砖的性能，满足不同工业设备的需求。
高铝砖的理化指标

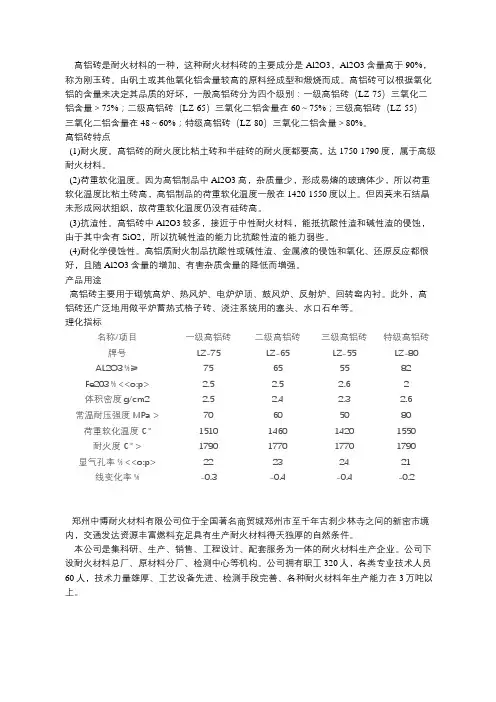

高铝砖是耐火材料的一种，这种耐火材料砖的主要成分是Al2O3，Al2O3含量高于90%，称为刚玉砖。
由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。
高铝砖可以根据氧化铝的含量来决定其品质的好坏，一般高铝砖分为四个级别：一级高铝砖（LZ-75）三氧化二铝含量＞75%；二级高铝砖（LZ-65）三氧化二铝含量在60～75%；三级高铝砖（LZ-55）--三氧化二铝含量在48～60%；特级高铝砖（LZ-80）三氧化二铝含量＞80%。
高铝砖特点(1)耐火度。
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750-1790度，属于高级耐火材料。
(2)荷重软化温度。
因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，高铝制品的荷重软化温度一般在1420-1550度以上。
但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
(3)抗渣性。
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
(4)耐化学侵蚀性。
高铝质耐火制品抗酸性或碱性渣、金属液的侵蚀和氧化、还原反应都很好，且随Al2O3含量的增加、有害杂质含量的降低而增强。
产品用途高铝砖主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。
此外，高铝砖还广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口石牟等。
理化指标名称/项目一级高铝砖二级高铝砖三级高铝砖特级高铝砖牌号LZ-75LZ-65LZ-55LZ-80AL2O3 %≥75655582 Fe203 % <<o:p> 2.5 2.5 2.62体积密度g/cm2 2.5 2.4 2.3 2.6常温耐压强度MPa >70605080荷重软化温度℃1510146014201550耐火度℃ >1790177017701790显气孔率 % <<o:p>22232421线变化率 %-0.3-0.4-0.4-0.2郑州中博耐火材料有限公司位于全国著名商贸城郑州市至千年古刹少林寺之间的新密市境内，交通发达资源丰富燃料充足具有生产耐火材料得天独厚的自然条件。
高铝砖的简介
高铝砖的简介一、简介高铝砖：用铝硅系原料生产的耐火材料中，以Al2O3为主要成分划分的砖有高铝砖、莫来石砖及刚玉砖。
耐火砖：具有一定形状和尺寸的耐火材料。
按制备工艺方法来划分可分为烧成砖、不烧砖、电熔砖、耐火隔热砖；按形状和尺寸可分为标准型砖、普通砖、特异型砖等。
例如：耐火粘土砖、高铝砖、硅砖、镁砖等。
二、原料矿在自然界中主要有铝土矿和硅线石族矿物。
硅线石族矿物：存在于受过变质过程的泥质岩中，或原矿床经风化后的冲积层中。
在变质期间经历了温度与压力的演变作用，泥质岩内部基质结晶，形成硅线石、红柱石及蓝晶石矿。
它们有着相同的化学成分，其理论组成为Al2O362．93％，SiO237．07％，是天然的无水硅酸铝原料，但它们有不同的矿物特性。
大部分无水硅酸铝原料，需要经过选矿，提高纯度才能使用。
铝土矿：化学组成及物理性能变化的范围很大，是由于它在成矿初期，含铁物质与氢氧化铝呈胶体状的混合物的缘故。
矿床分布较广，有些矿床对耐火材料是无价值的，主要作炼铝的原料。
原料中含铁量高的，俗称铁矾土。
作为耐火材料使用的是呈白色或灰白色，较纯的矿，耐火度在1800～2000℃。
原料的化学组成变化较大。
铝土矿的特性与氧化铝相似，与碱金属氧化物作用，生成铝酸盐，起酸根的作用；与酸作用，生成铝盐。
铝矾土是非塑性的含水氧化铝矿物，含有一水铝石和三水铝石。
一水铝石的分子式为Al2O3•H2O，属斜方晶系白色鳞片状，硬度7，密度3．5g ／cm3。
中国铝矾土主要矿物是一水硬铝石和高岭石的混合物。
其他次要矿物有勃姆石、迪开石、三水铝石、金红石及含铁矿物等，普遍Al2O3含量高、Fe2O3含量低，灼减14％左右。
矿石很硬，不易破碎。
三水铝石的分子式为Al2O3•3H2O，它比一水硬铝石的结晶更明显。
通常形成块状结核，断面光滑，密度2．4g／cm3。
有类似球粘土的加热收缩量。
纯的三水铝石熔点2035℃，也是一种很好的耐火原料。
铝矾土开采时必须分级，且不能混入其他矿石。
高铝耐火砖生产工艺流程
高铝耐火砖生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高铝耐火砖是一种重要的耐火材料，广泛应用于冶金、化工、建材等行业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高铝砖的特性及制作工艺
高铝砖是三氧化二铝(Al2O3)含量高于48％的硅酸铝质耐火材料制品。
根据资源条件和制品要求不同，可采用以下几类原料：以含水铝氧矿物(一水铝石、三水铝石等)为主要组成的高铝矾土；硅线石族矿物（包括蓝晶石、红柱石、硅线石等）；人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。
中国高铝钒土资源丰富，质地优良，产地主要分布在山西、河南、河北、贵州、山东等地。
所产的高铝钒土，主要是一水铝石(α-Al2O3·H2O)和高岭石两种矿物的混合物。
宜兴金君耐火炉料有限公司坐落在美丽的太湖之滨宜兴市丁蜀镇大浦开发区，景色秀丽、人杰地灵，距宜兴市区10公里，距上海、南京、杭州都在200公里之内，交通十分便利。
公司专业生产99浇注料、碳化硅砖、碳化硅捣打料、铝碳质捣打料浇注料等产品。
特性：
a、耐火度
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。
b、荷重软化温度
因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
c、抗渣性
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
制作工艺：
高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。
中国生产实践证明，高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。
