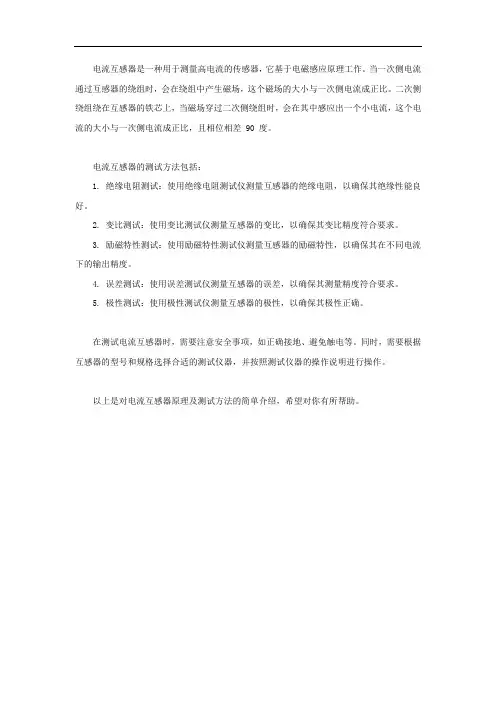

收藏丨电流互感器原理及测试方法
电流互感器是一种用于测量高电流的传感器，它基于电磁感应原理工作。
当一次侧电流通过互感器的绕组时，会在绕组中产生磁场，这个磁场的大小与一次侧电流成正比。
二次侧绕组绕在互感器的铁芯上，当磁场穿过二次侧绕组时，会在其中感应出一个小电流，这个电流的大小与一次侧电流成正比，且相位相差 90 度。
电流互感器的测试方法包括：
1. 绝缘电阻测试：使用绝缘电阻测试仪测量互感器的绝缘电阻，以确保其绝缘性能良好。
2. 变比测试：使用变比测试仪测量互感器的变比，以确保其变比精度符合要求。
3. 励磁特性测试：使用励磁特性测试仪测量互感器的励磁特性，以确保其在不同电流下的输出精度。
4. 误差测试：使用误差测试仪测量互感器的误差，以确保其测量精度符合要求。
5. 极性测试：使用极性测试仪测量互感器的极性，以确保其极性正确。
在测试电流互感器时，需要注意安全事项，如正确接地、避免触电等。
同时，需要根据互感器的型号和规格选择合适的测试仪器，并按照测试仪器的操作说明进行操作。
以上是对电流互感器原理及测试方法的简单介绍，希望对你有所帮助。
互感器的工作原理
互感器的工作原理
互感器是一种将电磁感应原理用于测量、检测和变换电信号的设备。
它由一个线圈和一个铁芯组成。
当通过线圈的电流变化时，产生的磁场通过铁芯传导到线圈上，从而改变线圈中的电压或电流。
在互感器中，线圈的电流首先产生一个磁场，而磁场的强度取决于线圈的电流大小。
当电流发生变化时，磁场的变化也会随之发生。
这种变化的磁场通过铁芯传导到线圈中，从而引起线圈中的电流或电压的变化。
互感器的工作原理基于电磁感应定律，即法拉第电磁感应定律。
该定律指出，当一个导体（线圈）被磁场穿过时，导体两端会产生一个感应电动势，该电动势的大小与磁场的变化率成正比。
在互感器中，线圈被连接到需要测量的电路中。
当电路中的电流变化时，线圈中的磁场变化会导致线圈两端产生感应电动势。
这个感应电动势与电路中的电流成正比，并可用于测量电流的变化。
互感器也可以用于测量电压。
在这种情况下，线圈被连接到电路中的负载侧，通过测量线圈中感应的电动势，可以推断出负载侧的电压大小。
总之，互感器利用线圈中感应电动势的变化来测量和检测电流或电压的变化，实现了电信号的转换和传递。
互感器的工作原理
互感器的工作原理标题：互感器的工作原理引言概述：互感器是一种能够将物理量转换为电信号的设备，广泛应用于工业控制、自动化系统、医疗设备等领域。
本文将介绍互感器的工作原理，帮助读者更好地理解这一重要的技术设备。
一、电感互感器的工作原理1.1 电感互感器是一种将物理量转换为电感变化的传感器。
1.2 当物理量作用于电感互感器时，会改变电感器的感应电感值。
1.3 通过测量电感的变化，可以得到物理量的大小。
二、压阻互感器的工作原理2.1 压阻互感器是一种将物理量转换为电阻变化的传感器。
2.2 当物理量作用于压阻互感器时，会改变电阻的阻值。
2.3 通过测量电阻的变化，可以得到物理量的大小。
三、光电互感器的工作原理3.1 光电互感器是一种将光信号转换为电信号的传感器。
3.2 光电互感器通常由光源、光敏元件和电路组成。
3.3 当有物体遮挡光线时，光电互感器会输出电信号。
四、压力互感器的工作原理4.1 压力互感器是一种将压力转换为电信号的传感器。
4.2 压力传感器通常由敏感元件和信号处理电路组成。
4.3 当受到压力作用时，敏感元件会产生相应的电信号输出。
五、温度互感器的工作原理5.1 温度互感器是一种将温度转换为电信号的传感器。
5.2 常见的温度传感器有热电偶、热敏电阻等。
5.3 通过测量温度传感器的电信号，可以得知环境的温度情况。
结论：互感器作为一种重要的传感器设备，在各个领域都有着广泛的应用。
通过了解互感器的工作原理，我们可以更好地理解其在工程技术中的作用，为我们的工作和生活带来更多便利和效益。

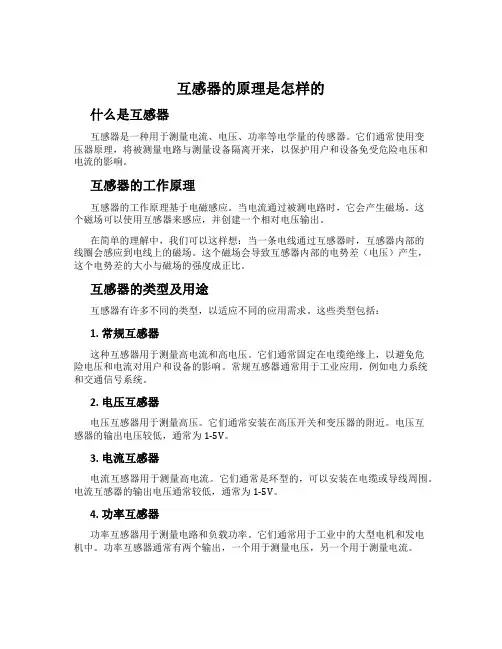

互感器的原理是怎样的
互感器的原理是怎样的什么是互感器互感器是一种用于测量电流、电压、功率等电学量的传感器。
它们通常使用变压器原理，将被测量电路与测量设备隔离开来，以保护用户和设备免受危险电压和电流的影响。
互感器的工作原理互感器的工作原理基于电磁感应。
当电流通过被测电路时，它会产生磁场。
这个磁场可以使用互感器来感应，并创建一个相对电压输出。
在简单的理解中，我们可以这样想：当一条电线通过互感器时，互感器内部的线圈会感应到电线上的磁场。
这个磁场会导致互感器内部的电势差（电压）产生，这个电势差的大小与磁场的强度成正比。
互感器的类型及用途互感器有许多不同的类型，以适应不同的应用需求。
这些类型包括：1. 常规互感器这种互感器用于测量高电流和高电压。
它们通常固定在电缆绝缘上，以避免危险电压和电流对用户和设备的影响。
常规互感器通常用于工业应用，例如电力系统和交通信号系统。
2. 电压互感器电压互感器用于测量高压。
它们通常安装在高压开关和变压器的附近。
电压互感器的输出电压较低，通常为1-5V。
3. 电流互感器电流互感器用于测量高电流。
它们通常是环型的，可以安装在电缆或导线周围。
电流互感器的输出电压通常较低，通常为1-5V。
4. 功率互感器功率互感器用于测量电路和负载功率。
它们通常用于工业中的大型电机和发电机中。
功率互感器通常有两个输出，一个用于测量电压，另一个用于测量电流。
5. 变压器互感器变压器互感器用于测量高电压和高频率信号。
它们通常用于无线电和通信设备中。
总结互感器是一种用于测量电流、电压、功率等电学量的传感器，它们的工作原理基于电磁感应。
不同类型的互感器可以应用于不同的场合，以满足不同的需求。
在选择互感器时，需要根据应用场合和测量要求来确定适合的互感器类型及参数。
湖北互感器检定装置工作原理
湖北互感器检定装置工作原理
互感器是一种电气设备，可以将高压系统的电流和电压转换成低压系
统的同量信号。
由于互感器是用于电力系统中，因此其准确性和可靠性非
常重要。
互感器检定装置的作用就是用来检定互感器的准确性和性能是否
符合规定标准。
互感器检定装置主要包括电源模块、电流源模块、电压源模块、数据
采集模块和计算控制模块等部分组成。
首先，电源模块通过电源线提供电源给整个互感器检定装置，保证其
正常运行。
接着，电流源模块通过电流源产生一定的电流，然后将电流输入到待
测互感器的一侧，同时通过专门的电流传感器测量输入互感器的电流大小。
然后，电压源模块通过电压源产生一定的电压，然后将电压输入到待
测互感器的另一侧，同时通过专门的电压传感器测量输入互感器的电压大小。
接下来，数据采集模块将电流和电压的测量值传输到计算控制模块进
行处理。
最后，计算控制模块根据输入互感器的电流和电压大小，计算互感器
的变比，同时与标准互感器的变比进行比较，判断待测互感器是否合格。
如果不合格，则需要进行调整或更换互感器。
总的来说，湖北互感器检定装置的工作原理可以归纳为：通过电流源
产生一定的电流和电压源产生一定的电压，然后将其输入到待测互感器上，
通过测量电流和电压的大小，进而计算互感器的变比，判断其准确性和性能是否符合规定标准。
互感器检定装置的使用可以提高互感器的准确性和可靠性，有效保证了电力系统的正常运行。
电流互感器现场校验仪原理及测量方法研究
电流互感器现场校验仪原理及测量方法研究作者：王化雷来源：《科技资讯》 2012年第20期王化雷(阜阳供电公司安徽阜阳 236000)摘要:针对电流互感器在实际应用中所存在的电流检测存在误差的现实情况,本论文详细探讨了电流互感器现场校验仪的应用,首先简要分析了校验仪的基本结构组成和工作原理,在此基础上分析了影响电流互感器电流输出的误差影响因素,并有针对性的给出了具体的应用校验仪实现电流互感器的自校与互校的校验测试电路应用方案,对于进一步提高电流互感器校验仪的应用具有较好的借鉴意义。
关键词:电流互感器现场校验仪原理测量中图分类号:TM45 文献标识码:A 文章编号:1672-3791(2012)07(b)-0129-01电流互感器是电力系统中非常重要的设备之一,它连接着一次设备与二次设备,既使一次设备和二次设备隔离,同时也使一次回路的高电压、大电流转变为二次回路的标准弱电压、小电流,从而保证了整个电力系统回路的安全。
而电流互感器现场校验仪就成为了电流互感器在电力系统现场检测的重要设备,对于实现电流互感器的工作和检测性能的稳定性、可靠性具有重要作用。
1 电流互感器校验仪原理分析1.1 电流互感器结构构成要熟悉电流互感器校验仪的应用,首先必须要了解电流互感器的基本结构组成。
电流互感器的基本结构较为简单,主要是由一次绕组、二次绕组、铁心、构架、机壳和接线端子等结构组成。
电流互感器的基本工作原理是与变压器相类似的,将一次绕组串联在电源线路中,将二次绕组串联在输出回路中,通过一次绕组和二次绕组的线圈匝数比,形成对一次绕组的线圈电流的放大(因为一般都是一次绕组的线圈匝数比二次绕组的线圈匝数要少);二次绕组通过电磁感应原理得到了放大之后的电流,从而输出到后向闭合回路实现电流、电压、电阻抗等电力参数的检测。
实际上,由于电流互感器在实际运行中的电阻抗非常小,二次绕组的电流非常大,这就相当于二次绕组接近于短路状态,从而可以将电流互感器的二次绕组看做是一个短路运行的变压器,这样就能够比较浅显的目标电流互感器的工作原理了。
互感器试验原理及试验方法
互感器试验原理及试验方法互感器试验原理及试验方法主要涉及到电流互感器和电压互感器的试验。
电流互感器的试验原理是基于电磁感应定律进行工作的，与变压器相似。
在正常工作状态下，一、二次绕组上的压降很小，相当于一个短路状态的变压器，所以铁芯中的磁通也很小。
这时，一、二次绕组的磁势大小相等，方向相反，因此电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
当端子的感应电势方向一致时，称为同名端。
如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
对于电流互感器的试验方法，主要有电流测量法和电压测量法。
电流测量法是在电流互感器一次侧输入一个电流，二次侧通过感应一次电流产生的磁通而产生二次电流。
而电压测量法是在电流互感器的二次侧输入一个电压，一次侧通过测量一次的感应电压得到变比。
电压互感器的试验原理与变压器相似，一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。
电压互感器进行励磁特性与励磁曲线试验时，一次绕组、二次绕组及辅助绕组均开路，非加压绕组尾端接地，特别是分级绝缘电压互感器一次绕组尾端更应注意接地，铁芯及外壳接地，二次绕组加压。
至于具体的试验方法，包括试验接线和试验步骤。
在试验前，应对电压互感器进行放电，并将高压侧尾端接地，拆除电压互感器一次、二次所有接线。
加压的开路，非加压绕组尾端、铁芯及外壳接地。
试验前应根据电压互感器最大容量计算出最大允许电流。
在试验过程中，应检查加压的二次绕组尾端不应接地，检查接线无误后提醒监护人注意监护。
合上电源开关，调节调压器缓慢升压，可按相关标准的要求施加试验电压，并读取点试验电压的电流。
读取电流后立即降压，电压降至零后切断电源，将被试品放电接地。
注意在任何试验电压下电流均不能超过最大允许电流。
HGQB-C互感器现场校验仪说明书
尊敬的顾客感谢您购买本公司HGQB-C互感器校验仪,在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本装置。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
注意事项请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆防止火灾和人身伤害◆使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
◆正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。
◆产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。
◆注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。
◆请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。
◆使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。
◆避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。
◆有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
◆请勿在潮湿、易爆环境下操作，保持产品的清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互感器校验仪工作原理
互感器校验仪是一种用于测试互感器性能和准确性的仪器。
其工作原理基于互感器的自感和互感特性。
在互感器校验仪中，首先需要将一个准确的标准源与待测试的互感器连接。
标准源会生成一个准确的电流或电压信号。
然后，将待测试的互感器接入校验仪中。
互感器校验仪内部包含有一个电路，该电路由标准源提供的电流或电压信号激励。
在激励信号作用下，互感器会产生一个较小的辅助信号，通常是电流或电压。
校验仪接收并测量这个辅助信号。
通过测量辅助信号的强度和频率，校验仪可以计算出互感器的自感和互感。
校验仪会与已知标准进行比较，以确定互感器的准确性和性能。
互感器校验仪还可以进行其他测试，例如温度漂移、线性度和响应时间等。
这些测试会帮助用户了解互感器在不同工作条件下的表现，并及时进行维修或更换。
总之，互感器校验仪通过激励互感器并测量其辅助信号来评估互感器的性能和准确性。
它是一种必要的工具，用于确保互感器在实际应用中的可靠工作。
