制冷四大部件工作原理
制冷空调基本原理及配件
中国驰名商标
节流元件
热力膨胀阀
电子膨胀阀
33
中国驰名商标
各种节流元件的对比
毛细管/孔板 制冷剂与阀的选择是否 相关 制冷剂流量调节范围 流量调节机构 调节控制信号 调节方法 对蒸发器过热度控制偏 差 流量调节特性补偿 调节的过渡过程特性 允许负荷波动 流量前馈调节 价格 无关 小 毛细管流动阻力 过冷度 回热循环，降低毛细 管出口段温度 大 困难 不好 很小 困难 便宜 热力膨胀阀 由感温包充注的制冷 剂决定 较大 调节阀开度 蒸发器出口过热度 检测出口过热度，控 制调节阀开度 较小， 4~7°C，但 蒸发温度低时大 困难 较好 较大，但不适合于能 量可调节系统 困难 较高 无关 大 调节阀开度 蒸发器出口过热度 检测出口过热度，控 制调节阀开度 很小， 1~2°C 可以 优 很大，适合于能量可 调节系统 可以 高
42
中国驰名商标
b.风系统 风机，常见的形式有轴流式和离心式。根据不同的风量、压头选择使用， 一般室外机使用轴流式的较多，离心式主要用在室内机中。
轴流风机
离心风机
43
中国驰名商标
c.水系统
1、微压差开关 ：通过检测换热器进出水压差并与动作流量的相
应压差值进行比较，输出开关信号，从而准确控制水流量。
螺杆压缩机
单机容量40HP~400HP，主要用于商用中央空调和其他较大型设备。 特点： a.结构简单，易损件较少
b.较大压力差下，排气温度低
c.有良好的输气调节性能 缺点：体积大，重量大，价格贵。
22
中国驰名商标
蒸发器（基本同冷凝器） 换热器 风冷式 翅片式 板换式 水冷式 套管式 壳管式
冷凝器
23
51
中国驰名商标
蒸汽压缩式制冷四大件
蒸汽压缩式制冷四大件常见的制冷系统是蒸汽压缩式制冷，它由四部分组成，分别为压缩机，冷凝器，节流装置，蒸发器组成。
构成由下图所示。
其他类型的制冷不一定有四大件，或少，或多。
比如半导体制冷，就只有制冷块，两换热器组成。
如下图：制冷块构成吸收式制冷就多的多，如下图：吸收式冰箱及其原理图。
为此，讲制冷四大件，主要针对蒸汽压缩式制冷这模式使用。
一、制冷的核心，压缩机：压缩机分类图1 活塞式活塞压缩机比较常见，大大小小都有，其制造工艺成熟，适用范围广，能量调节方便，被广泛使用在各种制冷场合。
其利用活塞往复运动，对气体进行压缩，又叫往复式压缩机。
原理结构如下图：开启式原理开启式机器半封闭全封闭2螺杆机由于螺杆的旋转运动代替了活塞式的往复运动，使整个压缩过程可持续进行，故运转平稳，无跳动现象。
机器振动小，基础简单，适用于高速运转；螺杆有很好的刚性和强度，无吸排气阀片，可允许湿蒸汽或液态制冷剂进入机体，无液击危险，同时采用高效转子型线和齿数比，无余隙运转；用高压缩比，用滑阀结构进行能量调节，在10%～100%内无级调节；机器易损件少，运行周期长，维修次数少；适用于多种制冷剂，由于喷油润滑，一般可不设油泵，润滑系统可大大简化；冷却好，排温低，一般在100℃以下，运行可靠，操作方便，结构简单，可以使用经济器，使用单级机就可以实现双级压缩的功能，提高低温工况下的制冷量和制冷系数。
但加工组装困难，精度要求高，噪音大，造价高。
在冷库，空调中都有广泛运用。
开启式螺杆压缩机3 离心式：离心机，通过叶轮高速旋转，压缩气体，特点是冷量大，与透平机联合效率更佳，适合于高温，大冷量场合。
负荷在30%至100%之间无极调整，低负荷时容易喘震。
广泛运用于中央空调，化工，纺织业。
离心式结构图半封闭离心机组开启式离心机组4 旋转式（涡旋机）广泛用于家用空调车用空调，运行平稳，调速方便，体积小。
冷量一般较小。
涡旋压缩机结构汽车空调用柱塞压缩机二、冷凝器：冷凝器(Condenser)，为制冷系统的机件之一，属于换热器的一种，能把气体或蒸气转变成液体，将管子中的热量，以很快的方式，传到管子附近的介质中（空气，水等）。
空调系统有四大件
空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。
冷却水可以一次流过，也可以循环使用。
制冷循环原理

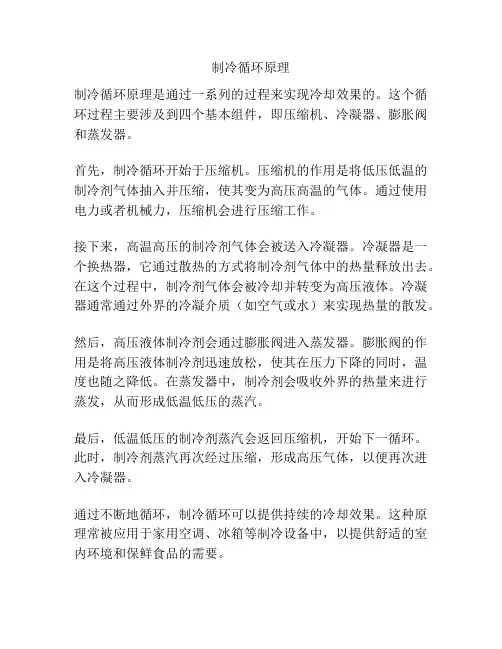

制冷循环原理
制冷循环原理是通过一系列的过程来实现冷却效果的。
这个循环过程主要涉及到四个基本组件，即压缩机、冷凝器、膨胀阀和蒸发器。
首先，制冷循环开始于压缩机。
压缩机的作用是将低压低温的制冷剂气体抽入并压缩，使其变为高压高温的气体。
通过使用电力或者机械力，压缩机会进行压缩工作。
接下来，高温高压的制冷剂气体会被送入冷凝器。
冷凝器是一个换热器，它通过散热的方式将制冷剂气体中的热量释放出去。
在这个过程中，制冷剂气体会被冷却并转变为高压液体。
冷凝器通常通过外界的冷凝介质（如空气或水）来实现热量的散发。
然后，高压液体制冷剂会通过膨胀阀进入蒸发器。
膨胀阀的作用是将高压液体制冷剂迅速放松，使其在压力下降的同时，温度也随之降低。
在蒸发器中，制冷剂会吸收外界的热量来进行蒸发，从而形成低温低压的蒸汽。
最后，低温低压的制冷剂蒸汽会返回压缩机，开始下一循环。
此时，制冷剂蒸汽再次经过压缩，形成高压气体，以便再次进入冷凝器。
通过不断地循环，制冷循环可以提供持续的冷却效果。
这种原理常被应用于家用空调、冰箱等制冷设备中，以提供舒适的室内环境和保鲜食品的需要。
四大部件的工作原理
压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，再送入蒸发器的入口，从而完成制冷循环。
压缩机（compressor）常用压缩机有两种：制冷压缩机、空气压缩机。
1制冷压缩机是输送气体和提高气体压力的一种从动的流体机械。
是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发( 吸热) 的制冷循环。
2空气压缩机简称空压机，特点是由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。
由于气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由于气缸容积的缩小，压缩空气经过排气阀的作用，经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。
当储气罐压力降至0.5--0.6MPa时压力开关自动联接启动。
蒸发器蒸发器就是把经过压缩、液化的制冷剂气化，由液态变为气态，同时吸收热量，作用就是降低周围介质的温度，起到制冷作用。
机械蒸汽再压缩式蒸发器（MVR），是将二次蒸汽经压缩机压缩后，使加热热量得到循环利用。
该系统能耗低，结构简单，运行稳定，无需冷凝器、冷却塔等设备，也无需生蒸汽、冷却水等公用工程。
该技术也适用于企业原有的多效蒸发系统的改造。
以每年蒸发量为10吨/小时的蒸发器为例，MVR运行费用比三效蒸发器的节省367.2万元。
技术特点：1）低能耗、低运行费用；2）占地面积小；3）公用工程配套少，工程总投资少，4）运行平稳，自动化程度高；5）无需原生蒸汽；6）可以在40℃以下蒸发而无需冷冻设备，特别适合于热敏性物料。
技术参数：1）蒸发一吨水需要耗电为23-70度电；2）可以实现蒸发温度17-40℃的低温蒸发（无需冷冻水系统）；3）无需生蒸汽；4）无需冷凝器以及冷却水。
制冷过程的四大原理
制冷过程的四大原理
制冷，也称冷凝，是一种利用变化的气体压力或温度来调节温度的过程。
它有四大原理：1）压缩机原理；2）汽液分离原理；3）换热器原理；4）制冷剂原理。
1、压缩机原理：制冷机的主要部件是压缩机，它可以将低温低压的气体压缩成高温高压的气体。
经过压缩，气体的热量会增加，温度也会上升，使空调系统内的气体温度升高。
2、汽液分离原理：当高温高压的气体经过冷凝器，由于温度的变化，气体就会变成汽液。
在汽液分离器，汽液会被分离出来，汽液会流入排气管，排出空调系统。
3、换热器原理：当汽液分离后，它会再次被压缩成高温高压的气体。
然后，气体会流入换热器，在换热器内，气体会与室内空气进行热交换，这样室内空气就会被冷却。
4、制冷剂原理：当气体流出换热器后，它会再次进入压缩机，然后，高温高压的气体会流入膨胀阀，并与制冷剂混合，并通过膨胀阀把气体压缩，气体和制冷剂的混合物则排出空调系统。
以上就是制冷过程的四大原理。
在制冷过程中，这四大原理是相互联系的，需要相互配合。
压缩机可以将低温低压的气体压缩成高温高压的气体，汽液分离器可以将高温高压的气体变成汽液，换热器
可以将汽液与室内空气进行热交换，而制冷剂则可以使气体温度降低，使制冷系统运行良好。
氨制冷系统四大部件及其制冷工作原理
氨制冷系统四大部件及其制冷工作原理1.压缩机：压缩机是氨制冷系统中的主要组件之一，其主要功能是将低压氨气压缩为高压氨气。
当氨气通过压缩机时，其压力和温度都会增加。
压缩机使氨气压力提高，使其达到足够高的压力，以在冷凝器中冷却并冷凝为液体。
压缩机的工作原理基于压缩气体会升高其温度和压力的基本物理规律。
2.冷凝器：冷凝器是氨制冷系统中的另一个重要组件，其主要功能是将高温高压氨气冷却并凝结成液体。
当高压氨气进入冷凝器时，其通过与周围环境中的冷却介质（通常是水或空气）接触来降低温度。
这种接触导致氨气中的热量被传递到冷却介质中，并将氨气冷却成液体。
冷凝器的工作原理主要基于热量传导和传热的原理。
3.蒸发器：蒸发器是氨制冷系统中的另一个重要组件，其主要功能是将液态氨气蒸发为气态氨气。
在蒸发器中，液态氨气受到外部冷却介质（通常是水或空气）的热量，使其温度升高并逐渐蒸发。
在蒸发过程中，液态氨气会吸收周围环境中的热量，从而降低环境的温度。
蒸发器的工作原理基于热量传导和蒸发的物理原理。
4.节流装置：节流装置是氨制冷系统中的另一个重要组件，其主要功能是在蒸发器和压缩机之间调节压力差。
通过节流装置，高压氨气的压力可以降低到低压状态，从而使其能够进入蒸发器，并通过蒸发过程将热量吸收。
节流装置可以是一个孔或一个阀门，其工作原理基于液体从高压区域流向低压区域时会发生蒸发的物理原理。
除了这些主要部件，氨制冷系统还可能包括一些辅助和控制设备，如油分离器、过滤器、冷却水泵、控制阀和传感器等。
这些辅助和控制设备可以帮助监测和调节制冷系统的运行，以达到最佳制冷效果。
需要注意的是，氨是一种有毒和易燃的气体，因此在设计和操作氨制冷系统时需要特别小心，并遵守相关的安全规定和标准。
制冷系统4大部件工作原理
制冷系统4大部件工作原理
制冷系统的四大部件包括压缩机、蒸发器、冷凝器和节流装置。
下面分别介绍它们的工作原理。
1. 压缩机：压缩机是制冷系统的心脏，它通过压缩制冷剂气体，将其压缩成高温高压气体。
压缩机通过回收制冷剂的低压低温气体，然后通过内部的活塞或旋转式机械将其压缩。
2. 蒸发器：蒸发器是制冷系统中的换热器，它接收高温高压气体，并将其放松成低温低压的气体。
蒸发器中的制冷剂通过与外部环境空气或水接触，从而吸收外部热量，使得蒸发器内的制冷剂从高温气体转变为低温气体。
这个过程会产生蒸发的冷却效应。
3. 冷凝器：冷凝器是制冷系统中的换热器，它接收蒸发器中释放出来的低温低压气体，并将其冷却并压缩成高温高压液体。
冷凝器通过与冷却介质（通常是环境空气或水）接触，使制冷剂在冷却过程中释放出的热量传导给外部环境。
4. 节流装置：节流装置通常是一个阀门或喷嘴，用于控制制冷剂从高压状态向低压状态过渡。
当制冷剂通过节流装置时，其压力和温度会急剧下降，从而实现蒸发器和冷凝器之间的压力差，将制冷剂从液体转变为蒸汽，并加热或冷却所需空间。
这四个部件通过协同工作，实现了制冷系统的正常运行，从而实现了空调、冰箱、冷库等应用中的冷却效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制冷四大部件工作原理
制冷四大部件是制冷系统中至关重要的组成部分，分别包括了压缩机、蒸发器、冷凝器和节流阀。
这四个部件的共同作用是将热量从室内或
系统内部传递到室外或系统外部，实现制冷的效果。
下面，我们来详
细了解一下这四部件的工作原理。
一、压缩机
压缩机是制冷系统中的“心脏”，它主要的作用是将低温低压的制冷剂
通过压缩，提高其温度和压力，使其进入高温高压状态。
压缩机可分
为往复式压缩机和螺杆式压缩机两种。
往复式压缩机是一种通过活塞的往复运动，将制冷剂吸入压缩室并进
行压缩的设备。
其工作原理相当简单，当某一缸内活塞运动到死点时，从吸气口吸入低温低压制冷剂，随后活塞向另外一端移动，将制冷剂
压缩。
螺杆式压缩机则是通过螺杆的旋转，将制冷剂进行压缩。
二、蒸发器
蒸发器是制冷系统中的“吸热器”，它的作用是将室内或系统内部的热
量吸收，使制冷剂从液态变成气态。
在蒸发器中，低温低压制冷剂经
过节流阀进入蒸发器，当它在蒸发器内蒸发时，它将吸收蒸发器内的
热量，并将制冷剂自身的温度降低。
三、冷凝器
冷凝器是制冷系统中的“放热器”，它的作用是将蒸发器中吸收的热量
通过传热的方式，导出到室外或系统外部。
在冷凝器中，高温高压的
制冷剂通过传热器散发热量，并在冷凝器内冷却成为液态。
四、节流阀
节流阀是制冷系统中的“控制器”，其作用是通过调节制冷剂在节流阀
内的流量和压力，使制冷剂能够在蒸发器和冷凝器之间切换。
在制冷
系统中，调节节流阀可以实现了制冷剂在蒸发器中的快速蒸发和在冷
凝器中的快速冷凝。
节流阀中一般使用的是毛细管或者是膜板节流阀。
以上便是制冷四大部件的工作原理，这四部件的协调合作，用于完成
制冷的整个过程。
如果你想要深入了解各制冷技术，可以通过相关咨
询或书籍进行了解。
