水表型号
水表型号讲解

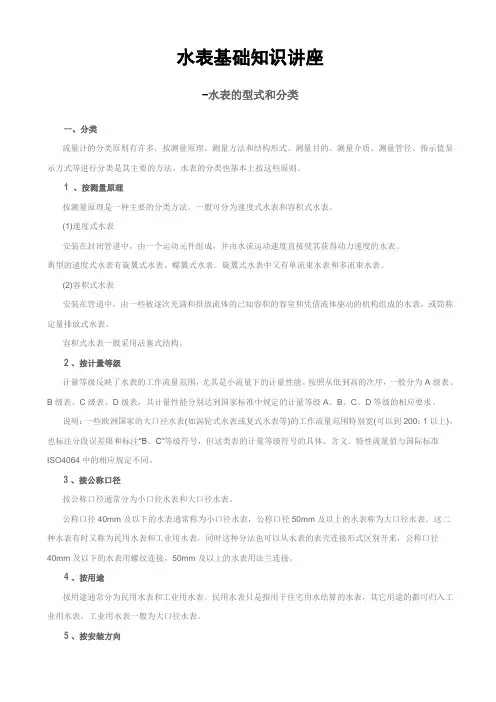

水表基础知识讲座-水表的型式和分类一、分类流量计的分类原则有许多，按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 、按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
(1)速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又有单流束水表和多流束水表。
(2)容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 、按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A、B、C、D等级的相应要求。
说明：一些欧洲国家的大口径水表(如涡轮式水表或复式水表等)的工作流量范围特别宽(可以到200：1以上)，也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体、含义、特性流量值与国际标准ISO4064中的相应规定不同。
3 、按公称口径按公称口径通常分为小口径水表和大口径水表。
公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm及以上的水表称为大口径水表。
这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称口径40mm及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。
4 、按用途按用途通常分为民用水表和工业用水表。
民用水表只是指用于住宅用水结算的水表，其它用途的都可归入工业用水表。
工业用水表一般为大口径水表。
5 、按安装方向按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，是指安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表水平安装、用“V”代表垂直安装。
水表的技术参数】

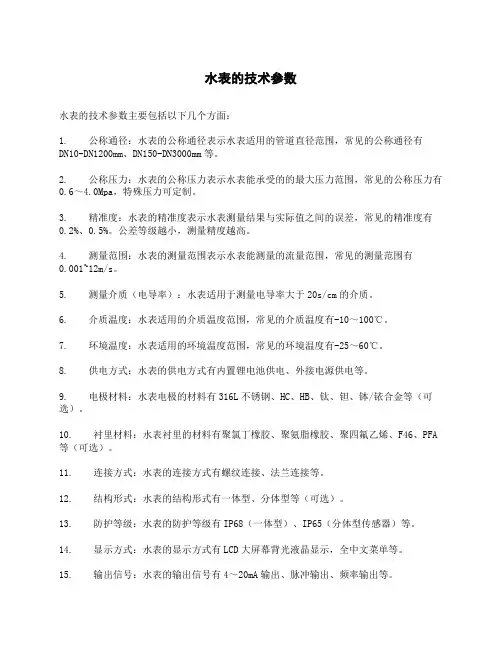

水表的技术参数水表的技术参数主要包括以下几个方面：1. 公称通径：水表的公称通径表示水表适用的管道直径范围，常见的公称通径有DN10-DN1200mm、DN150-DN3000mm等。
2. 公称压力：水表的公称压力表示水表能承受的的最大压力范围，常见的公称压力有0.6～4.0Mpa，特殊压力可定制。
3. 精准度：水表的精准度表示水表测量结果与实际值之间的误差，常见的精准度有0.2%、0.5%。
公差等级越小，测量精度越高。
4. 测量范围：水表的测量范围表示水表能测量的流量范围，常见的测量范围有0.001~12m/s。
5. 测量介质（电导率）：水表适用于测量电导率大于20s/cm的介质。
6. 介质温度：水表适用的介质温度范围，常见的介质温度有-10～100℃。
7. 环境温度：水表适用的环境温度范围，常见的环境温度有-25～60℃。
8. 供电方式：水表的供电方式有内置锂电池供电、外接电源供电等。
9. 电极材料：水表电极的材料有316L不锈钢、HC、HB、钛、钽、钵/铱合金等（可选）。
10. 衬里材料：水表衬里的材料有聚氯丁橡胶、聚氨脂橡胶、聚四氟乙烯、F46、PFA 等（可选）。
11. 连接方式：水表的连接方式有螺纹连接、法兰连接等。
12. 结构形式：水表的结构形式有一体型、分体型等（可选）。
13. 防护等级：水表的防护等级有IP68（一体型）、IP65（分体型传感器）等。
14. 显示方式：水表的显示方式有LCD大屏幕背光液晶显示，全中文菜单等。
15. 输出信号：水表的输出信号有4～20mA输出、脉冲输出、频率输出等。
16. 通讯方式：水表的通讯方式有RS232/RS485接口，GPRS无线数据远传等（可选）。
17. 管理软件系统：水表的管理软件系统具有数据分析、报表导出、仪表信息管理等功能，可查看瞬时流量、正反向累计量、通讯电压、仪表电压、压力、流速及报警信息等。
以上是水表的主要技术参数，不同型号和品牌的水表可能会有不同的参数配置。
2023年常用水表规格型号

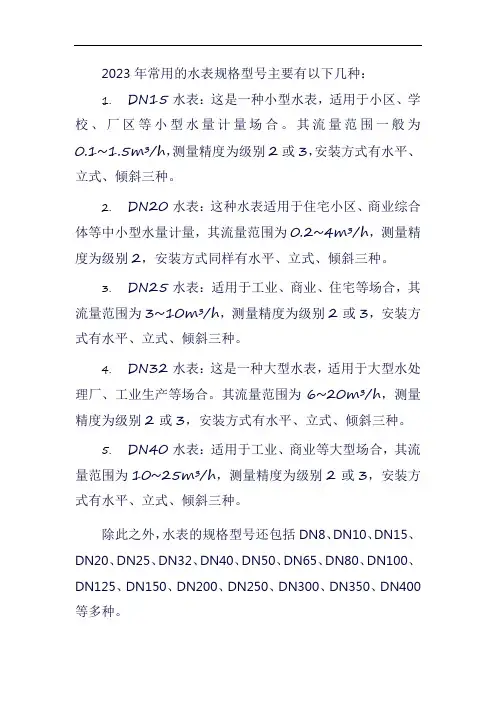

2023年常用的水表规格型号主要有以下几种：1.DN15水表：这是一种小型水表，适用于小区、学校、厂区等小型水量计量场合。
其流量范围一般为0.1~1.5m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
2.DN20水表：这种水表适用于住宅小区、商业综合体等中小型水量计量，其流量范围为0.2~4m³/h，测量精度为级别2，安装方式同样有水平、立式、倾斜三种。
3.DN25水表：适用于工业、商业、住宅等场合，其流量范围为3~10m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
4.DN32水表：这是一种大型水表，适用于大型水处理厂、工业生产等场合。
其流量范围为6~20m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
5.DN40水表：适用于工业、商业等大型场合，其流量范围为10~25m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
除此之外，水表的规格型号还包括DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等多种。
以上规格型号的水表均适用于不同的场合和需求，用户可以根据自己的实际需要进行选择。
同时，安装水表时需要注意安装位置的合理性，以确保水表的准确性和使用寿命。
DN20水表和DN15水表相比，主要有以下几个方面的不同：1.流量范围：DN20水表的流量范围通常大于DN15水表。
DN20水表的流量范围一般为0.2~4m³/h，而DN15水表的流量范围一般为0.1~1.5m³/h。
这意味着DN20水表更适合用于需要较大水流量的场合，如中等户型家庭或小型商业场所。
2.规格尺寸：DN20水表的管道直径大于DN15水表。
DN20水表的管道直径为20毫米，而DN15水表的管道直径为15毫米。
水表代号表示及水表知识
1、用水单位计量得到的数据是各企业用水的总量，应包括自来水、自制水和回用水等计量。
因此，应在自来水、自制水和回用水等输入总管道安装水表。
2、主要次级用水单位计量得到的是企业内主要用水车间或部门的用水量。
进入各车间或部门的水管应安装水表。
在实际情况中，进入一个车间的水管可能不止一条，应在所有的水管安装水表。
而该车间的用水量是多个水表的总和。
3、在印染企业中，许多印染设备的用水量均大于1吨/小时。
如果严格按照标准安装水表，不仅一次投入大，而且维护和检验有一定的难度。
因此，可以根据企业的实际情况，将设备分成不同的设备组，分组安装。
既可以减少投资，又可以减少维护和检验的难度。
水表的型号及类型介绍

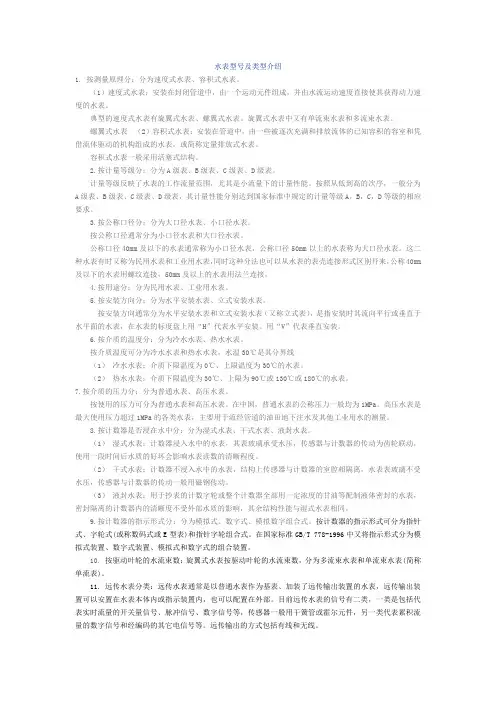

水表型号及类型介绍1. 按测量原理分：分为速度式水表、容积式水表。
（1）速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又有单流束水表和多流束水表。
螺翼式水表（2）容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2.按计量等级分：分为A级表、B级表、C级表、D级表。
计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A，B，C，D等级的相应要求。
3.按公称口径分：分为大口径水表、小口径水表。
按公称口径通常分为小口径水表和大口径水表。
公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm以上的水表称为大口径水表。
这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称40mm 及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。
4.按用途分：分为民用水表、工业用水表。
5.按安装方向分：分为水平安装水表、立式安装水表。
按安装方向通常分为水平安装水表和立式安装水表（又称立式表），是指安装时其流向平行或垂直于水平面的水表，在水表的标度盘上用“H”代表水平安装、用“V”代表垂直安装。
6.按介质的温度分：分为冷水水表、热水水表。
按介质温度可分为冷水水表和热水水表，水温30℃是其分界线（1）冷水水表：介质下限温度为0℃、上限温度为30℃的水表。
（2）热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水表。
7.按介质的压力分：分为普通水表、高压水表。
按使用的压力可分为普通水表和高压水表。
在中国，普通水表的公称压力一般均为1MPa。
高压水表是最大使用压力超过1MPa的各类水表，主要用于流经管道的油田地下注水及其他工业用水的测量。
水表型号命名的符号含义
水表型号命名的符号含义机械式水表产品的型号命名应按照JB／T9236—1999《工业自动化仪表产品型号编制原则》，该标准是原专业标准ZB Nl0 006—1988《工业自动化仪表产品型号编制原则》的转换本。
水表产品型号的组成一般如下：第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
详细规定见表1—1。
表1-1水表型号命名的符号含义第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。
设计顺序号中：A代表基型、七位指针、组合叶轮、标度1L；B代表组合叶轮、8位指针、最小检定分度1L；C代表整体叶轮、8位指针、最小检定分度0.1L；E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。
其中A型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。
说明：基型水表在行业中又俗称“七位指针水表”。
型号举例：LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；LXL-80表示公称口径80mm的水平螺翼式水表；LXSL-20E表示公称口径20mm的旋翼式立式水表；说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。
但近年来，管理方式发生了变化(目前水表实行制造计量许可证管理代替原生产许可证)，水表的新产品涌现较多，一些企业对水表产品型号的命名出现一定程度的混乱，表现在：第一节的字母数增加过多(如LXSGRY-15E，边远传干式热水表)、设计顺序号的位置出现其它含义的字母(如LXS-15F中的F代表液封式，而不是高于E型的设计顺序号)、产品型号中包含了企业代号等。
对不采用行业标准进行产品型号命名的，水表生产企业应制定企业标准或内部技术规范来说明。
水表技术要求
水表技术要求
一、分户水表采用DN20旋翼立式冷水表进行计量,大于
DN20的采用横式冷水表,参考标准图号L03S001-15、
16,规格型号DN20。
二、水表内外丝短管由水表配套。
三、水表材质为不锈钢材质,表壳、中罩均为不锈钢,螺帽、接管为铜质;水表外形要美观,具有较好的强度,摔碰
不变形、不破裂,抗紫外线,日晒雨淋不变色;耐高、低
温,在无外界环境影响下不会老化,无锈蚀问题,以
(LXS-15为例)重量在1.5 Kg。
四、符合生活用水卫生标准,符合国家、国际水表压力标准
要求。
五、外形尺寸、主要技术参数、最大允许误差符合国家标准。
水表型号说明
第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
详细规定见表1—1。
表1-1 水表型号命名的符号含义第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。
设计顺序号中：A代表基型、七位指针、组合叶轮、标度1L；B代表组合叶轮、8位指针、最小检定分度1L；C代表整体叶轮、8位指针、最小检定分度0.1L；E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。
其中A 型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。
说明：基型水表在行业中又俗称“七位指针水表”。
型号举例：LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；LXL-80表示公称口径80mm的水平螺翼式水表；LXSL-20E表示公称口径20mm的旋翼式立式水表；说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。
但近年来，管理方式发生了变化(目前水表实行制造计量许可证管理代替原生产许可证)，水表的新产品涌现较多，一些企业对水表产品型号的命名出现一定程度的混乱，表现在：第一节的字母数增加过多(如LXSGRY-15E，边远传干式热水表)、设计顺序号的位置出现其它含义的字母(如LXS-15F中的F代表液封式，而不是高于E型的设计顺序号)、产品型号中包含了企业代号等。
对不采用行业标准进行产品型号命名的，水表生产企业应制定企业标准或内部技术规范来说明。
口径有：15mm、20mm、25mm 这些是一般家用的水表。
40mm、50mm、80mm、100mm、150mm、200mm这些一般用于工业，用水多的用户。
（更大的直径300mm、400mm...) 口径也就是水表进水口出水口的直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水表型号
水表产品型号的组成一般如下
第一位 第二位 第三位 第四位 第一位 第二位 第三位 第四位
第一节
第二节
第一节用大写的汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L ”表示，第二位是产品所属的小类，即水表，用“X ”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号（旋翼式水表）等。
本公司产品命名规定如下：
一、 水表型号的组成
设计序号 结构特点 公称口径 原理分类
所属小类代号 所属大类代号 二、 第一节字母的含义
1、 一位：“L ”流量仪表
2、 第二位：“X ”水表
4、第四位：G-干式水表
三、第二节字母的含义
1、第一、二位：公称口径（公称口径大于二位的则第一、第二、第三位）
2、第三、四位：（公称口径大于二位的则第四、第五位）
C-整体叶轮指针式水表
E-字轮、指针组合式水表
F-液封式水表
K-IC卡式水表
EV-电子远传式水表
Z-复合水表
四、末位（阿拉伯数字）：设计序号
五、水表名称及型号表
14 表（基表双干簧管
机电转换，并射频
卡型式）20 LXS-20K4 25 LXS-25K4
15 旋翼干式电子远
传冷水水表（干簧
管机电转换型式）
15 LXSG-15EV
20 LXSG-20EV
25 LXSG-25EV
40 LXSG-40EV
50 LXSG-50EV
16 旋翼干式电子远
传冷水水表改型
后（干簧管机电转
换型式）
15 LXSG-15EV2
20 LXSG-20EV2
25 LXSG-25EV2
17 旋翼干式电子远
传冷水水表（读电
15 LXSG-15EV3
20 LXSG-20EV3
一、 系统型号的组成
第一节 第二节
系统型式
二、 字母的含义
1、 第一节：K ——IC 卡水表控制系统 EV ——电子远传水表系统
KV ——配装电子远传水表的IC 卡水表控制系统 2、 第二节：设计序号（阿拉伯数字表示）。
