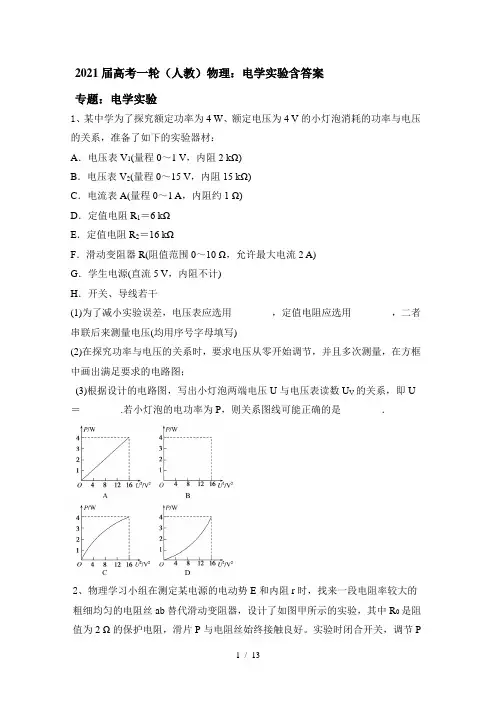

2021届高考一轮（人教）物理：电学实验含答案专题：电学实验1、某中学为了探究额定功率为4 W、额定电压为4 V的小灯泡消耗的功率与电压的关系，准备了如下的实验器材：A．电压表V1(量程0～1 V，内阻2 kΩ)B．电压表V2(量程0～15 V，内阻15 kΩ)C．电流表A(量程0～1 A，内阻约1 Ω)D．定值电阻R1＝6 kΩE．定值电阻R2＝16 kΩF．滑动变阻器R(阻值范围0～10 Ω，允许最大电流2 A)G．学生电源(直流5 V，内阻不计)H．开关、导线若干(1)为了减小实验误差，电压表应选用________，定值电阻应选用________，二者串联后来测量电压(均用序号字母填写)(2)在探究功率与电压的关系时，要求电压从零开始调节，并且多次测量，在方框中画出满足要求的电路图；(3)根据设计的电路图，写出小灯泡两端电压U与电压表读数U V的关系，即U ＝________.若小灯泡的电功率为P，则关系图线可能正确的是________．2、物理学习小组在测定某电源的电动势E和内阻r时，找来一段电阻率较大的粗细均匀的电阻丝ab替代滑动变阻器，设计了如图甲所示的实验，其中R0是阻值为2 Ω的保护电阻，滑片P与电阻丝始终接触良好。
实验时闭合开关，调节P的位置，测得aP的长度x和对应的电压U、电流I数据，并分别绘制了如图乙所示的U-I图像和如图丙所示的UI-x图像的数据描点。
则：(1)电源的电动势E＝________ V；内阻r＝________ Ω。
(结果保留两位有效数字)(2)已知电阻丝的横截面积S＝0.12×10－6 m2，电阻丝的电阻率ρ为________ Ω·m，电流表内阻为________ Ω。
(结果保留两位有效数字)(3)此实验用了图像法处理数据，优点是直观，但是不能减少或者消除________(填“偶然误差”或“系统误差”)。
3、某同学尝试把一个灵敏电流表改装成温度计，他所选用的器材有：灵敏电流表(待改装)，学生电源(电动势为E，内阻不计)，滑动变阻器，单刀双掷开关，导线若干，导热性能良好的防水绝缘材料，标准温度计，PTC热敏电阻R T(PTC线性热敏电阻的阻值与摄氏温度t的关系为R T＝a＋kt，a＞0，k>0)．设计电路图如图所示，并按如下步骤进行操作．(1)按电路图连接好实验器材．(2)将滑动变阻器滑片P滑到________(选填“a”或“b”)端，单刀双掷开关S掷于________(选填“c”或“d”)端，调节滑片P使电流表________，并在以后的操作中保持滑片P位置不动，设此时电路总电阻为R，断开电路．(3)容器中倒入适量开水，观察标准温度计，每当标准温度计示数下降5 ℃，就将开关S置于d端，并记录此时的温度t和对应的电流表的示数I，然后断开开关．请根据温度表的设计原理和电路图，写出电流与温度的关系式：I＝________(用题目中给定的符号表示)．(4)根据对应温度记录的电流表示数，重新刻制电流表的表盘，改装成温度表．根据改装原理，此温度表表盘刻度线的特点是：低温刻度在________(选填“左”或“右”)侧，刻度线分布是否均匀？________(选填“是”或“否”)．4、某同学用量程为1 mA、内阻为120 Ω的表头按图8－2－22甲所示电路改装成量程分别为1 V和1 A的多用电表。
2021年高三一轮总复习第二次段考理科综合能力测试物理试题 含答案
2021年高三一轮总复习第二次段考理科综合能力测试物理试题含答案一、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．如图，小球系在细绳的一端，放在倾角为的光滑斜面上，用力将斜面在水平桌面上缓慢向左移动，使小球缓慢上升（最高点足够高），那么在斜面运动的过程中，细绳的拉力将A．先增大后减小 B．先减小后增大C．一直增大 D．一直减小15．物体做平抛运动时，它的位移方向与水平方向的夹角α的正切tanα随时间t变化的图象为（）16．一辆汽车以速度v行驶了全程的一半，然后匀减速行驶了一半，恰好停止，则全程的平均速度为（）17．如图所示，一理想变压器由一个初级线圈和两个次级线圈组成，当此变压器工作时，初级和次级线圈的匝数、电流、电压均在图中标出，则下列几组关系式中正确的是（）A．， B．，C．n1I1＋n3I3＝n2I2 D．18．如图所示，将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图所示的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为A． B． C． D．19．如图甲，在虚线所示的区域有竖直向上的匀强磁场，面积为S的单匝金属线框放在磁场中，线框上开有一小口与磁场外阻值为R的小灯泡相连．若金属框的总电阻为，磁场如图乙随时间变化，则下列说法正确的是（）A．感应电流由a向b流过小灯泡B．线框cd边受到的安培力指向左C．感应电动势大小为D．ab间电压大小为20．目前，在地球周围有许多人造地球卫星绕着它转，其中一些卫星的轨道可近似为圆，且轨道半径逐渐变小。
若卫星在轨道半径逐渐变小的过程中，只受到地球引力和稀薄气体阻力的作用，则下列判断正确的是（）A．卫星的动能逐渐减小B．由于地球引力做正功，引力势能一定减小C．由于气体阻力做负功，地球引力做正功，机械能保持不变D．卫星克服气体阻力做的功小于引力势能的减小21．如图所示,水平桌面上的轻质弹簧一端固定，另一端与小物块相连。
2021-2022年高考物理一轮复习 力学、电学实验单元专题训练
2021年高考物理一轮复习 力学、电学实验单元专题训练本试卷共7小题，满分100分。

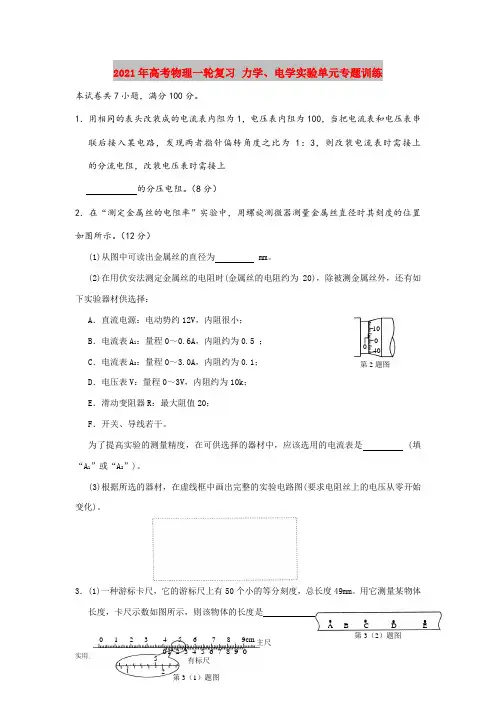

1．用相同的表头改装成的电流表内阻为1，电压表内阻为100，当把电流表和电压表串联后接入某电路，发现两者指针偏转角度之比为1：3，则改装电流表时需接上 的分流电阻，改装电压表时需接上 的分压电阻。
（8分）2．在“测定金属丝的电阻率”实验中，用螺旋测微器测量金属丝直径时其刻度的位置如图所示。
（12分）(1)从图中可读出金属丝的直径为 mm 。
(2)在用伏安法测定金属丝的电阻时(金属丝的电阻约为20)，除被测金属丝外，还有如下实验器材供选择：A ．直流电源：电动势约12V ，内阻很小；B ．电流表A l ：量程0～0.6A ，内阻约为0.5 ；C ．电流表A 2：量程0～3.0A ，内阻约为0.1；D ．电压表V ：量程0～3V ，内阻约为10k ；E ．滑动变阻器R ：最大阻值20；F ．开关、导线若干。
为了提高实验的测量精度，在可供选择的器材中，应该选用的电流表是 (填“A 1”或“A 2”)。
(3)根据所选的器材，在虚线框中画出完整的实验电路图(要求电阻丝上的电压从零开始变化)。
3．(1)一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度49mm 。
用它测量某物体长度，卡尺示数如图所示，则该物体的长度是 cm （12分）1040第2题图0 1 2 3 4 5 6 7 8 9cm 主尺A B C D E第3（2）题图(2)某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz 的交流电源上，实验时得到一条纸带．他在纸带上便于测量的地方选取第一个计时点，在这点下标明A ，第六个点下标明B ，第十一个点下标明C ，第十六个点下标明D ，第二十一个点下标明E 测量时发现B 点已模糊不清，于是他测得AC 长为14.56 cm ，CD 长为11.15 cm ，DE 长为13.73cm ，则打C 点时小车的瞬时速度大小为 m/s ，小车运动的加速度大小为 m/s 2，AB 的距离应为 cm 。
高考物理一轮复习重点实验专项试题(含答案)
2021年高考物理一轮复习重点实验专项试题（含答案）实验是科学研究的基本方法之一。
查字典物理网整理了2021年高考物理一轮复习重点实验专项试题，希望对大家复习有帮助。

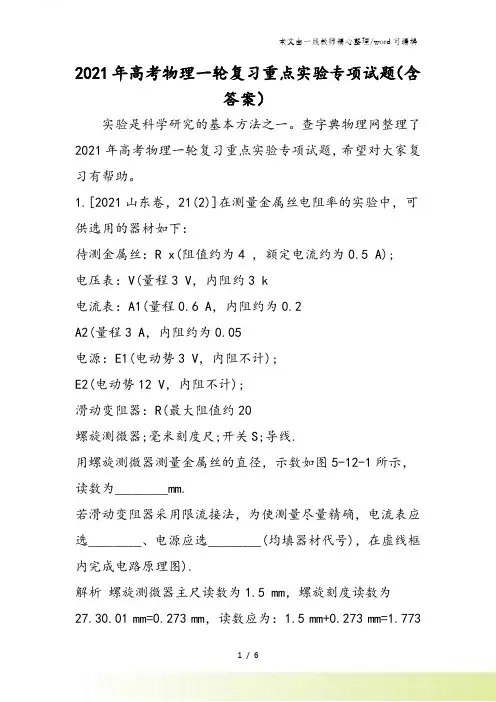

1.[2021山东卷，21(2)]在测量金属丝电阻率的实验中，可供选用的器材如下：待测金属丝：R x(阻值约为4 ，额定电流约为0.5 A);电压表：V(量程3 V，内阻约3 k电流表：A1(量程0.6 A，内阻约为0.2A2(量程3 A，内阻约为0.05电源：E1(电动势3 V，内阻不计);E2(电动势12 V，内阻不计);滑动变阻器：R(最大阻值约20螺旋测微器;毫米刻度尺;开关S;导线.用螺旋测微器测量金属丝的直径，示数如图5-12-1所示，读数为________mm.若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选________、电源应选________(均填器材代号)，在虚线框内完成电路原理图).解析螺旋测微器主尺读数为1.5 mm，螺旋刻度读数为27.30.01 mm=0.273 mm，读数应为：1.5 mm+0.273 mm=1.773mm.由于待测电阻Rx阻值约为4 ，额定电流约为0.5 A，故电流表选A1，电源选E1.答案 1.773(1.771～1.775均正确)A1 E1 电路图如图所示.2.[2021山东卷，21(2)]霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展.如图5-12-2甲所示，在一矩形半导体薄片的P、Q间通入电流I，同时外加与薄片垂直的磁场B，在M、N间出现电压UH，这个现象称为霍尔效应，UH为霍尔电压，且满足UH=k，式中d为薄片的厚度，k为霍尔系数.某同学通过实验来测定该半导体薄片的霍尔系数. 若该半导体材料是空穴(可视为带正电粒子)导电，电流与磁场方向如图甲所示，该同学用电压表测量UH时，应将电压表的+接线柱与________(填M或N)端通过导线连接.已知薄片厚度d=0.40 mm，该同学保持磁感应强度B=0.10 T 不变，改变电流I的大小，测量相应的UH值，记录数据如下表所示.I(10-3 A) 3.0 6.0 9.0 12.0 15.0 18.0 UH((10-3 V) 1.1 1.9 3.4 4.5 6.2 6.8 根据表中数据画出UH-I图线，利用图线求出该材料的霍尔系数为________10-3 VmA-1T-1(保留2位有效数字).该同学查阅资料发现，使半导体薄片中的电流反向再次测量，取两个方向测量的平均值，可以减小霍尔系数的测量误差，为此该同学设计了如图乙所示的测量电路.S1、S2均为单刀双掷开关，虚线框内为半导体薄片(未画出).为使电流自Q端流入，P端流出，应将S1掷向________(填a或b)，S2掷向________(填c或d).为了保证测量安全，该同学改进了测量电路，将一合适的定值电阻串接在电路中.在保持其他连接不变的情况下，该定值电阻应串接在相邻器件________和________(填器件代号)之间.解析通过矩形半导体元件的电流由P向Q，故根据左手定则可知带正电粒子受到的洛伦兹力由N端指向M端，故带正电粒子向M端偏转，故M端聚积正电荷，M端电势高于N端，电压表的+接线柱接M端;由UH=k可得霍尔系数k=，由图象可得k==0.38 V/A，故k=1.510-3 VmA-1为使电流自Q端流入，P 端流出，应将S1掷向b，将S2掷向c;为保证电路安全，定值电阻应接在S1和E(或S2和E)之间.答案 M 如图所示，1.5(或1.4或1.6)b c S1 E(或S2 E)3.(2021山东卷，22)实验室购买了一捆标称长度为100 m的铜导线，某同学想通过实验测定其实际长度.该同学首先测得导线横截面积为1.0 mm2，查得铜的电阻率为1.710-8 m，再利用图5-12-3甲所示电路测出铜导线的电阻Rx，从而确定导线的实际长度.可供使用的器材有：电流表：量程0.6 A，内阻约0.2电压表：量程3 V，内阻约9 k滑动变阻器R1：最大阻值5滑动变阻器R2：最大阻值20定值电阻：R0=3电源：电动势6 V，内阻可不计;开关、导线若干.回答下列问题：(1)实验中滑动变阻器应选________(填R1或R2)，闭合开关S前应将滑片移至________端(填a或b).(2)在实物图5-12-4中，已正确连接了部分导线，请根据图5-12-3甲电路完成剩余部分的连接.(3)调节滑动变阻器，当电流表的读数为0.50 A时，电压表示数如图5-12-3乙所示，读数为________ V.(4)导线实际长度为________ m(保留2位有效数字).解析 (1)由(3)中电流表的读数为0.50 A时，电压表的读数为2.30 V可知，Rx和R0的总阻值约为4.60欧姆，若选用滑动变阻器R1，电源电压为6 V，电流表的量程只有0.6 A，会把电流表烧坏，故滑动变阻器应该选R2.闭合开关前应将滑片移至a端保证连入电阻最大.(2)连线如图所示.(3)由于电压表量程0～3 V，分度值为0.1 V，故读数为2.30 V(4)Rx的阻值为1.60欧姆，由R=可知，l== m94 m.答案 (1)R2 a (2)如图所示(3)2.30(2.29、2.31均正确) (4)94(93、95均正确)4.(2021新课标全国卷23)在伏安法测电阻的实验中，待测电阻Rx约为200 ，电压表○的内阻约为2 k，电流表○的内阻约为10 ，测量电路中电流表的连接方式如图5-12-5(a)或(b)所示，结果由公式Rx=计算得出，式中U与I分别为电压表和电流表的示数.若将图(a)和(b)中电路测得的电阻值分别记为Rx1和Rx2，则________(填Rx1或Rx2)更接近待测电阻的真实值，且测量值Rx1________(填大于、等于或小于)真实值，测量值Rx2________(填大于、等于或小于)真实值.解析由于==10，而==20，可见，应采用图(a)电路测量更准确，即Rx1更接近待测电阻的真实值;由于Rx1=，其中R真=，而UUR，I=IR，则Rx1R真，即测量值Rx1大于真实值;又由于Rx2=，R真=，其中U=UR，IIR，则Rx22021年高考物理一轮复习重点实验专项试题和答案的全部内容就是这些，查字典物理网祝愿广大考生可以金榜题名。
2021版高考物理一轮阶段检测二 电学综合(含解析)

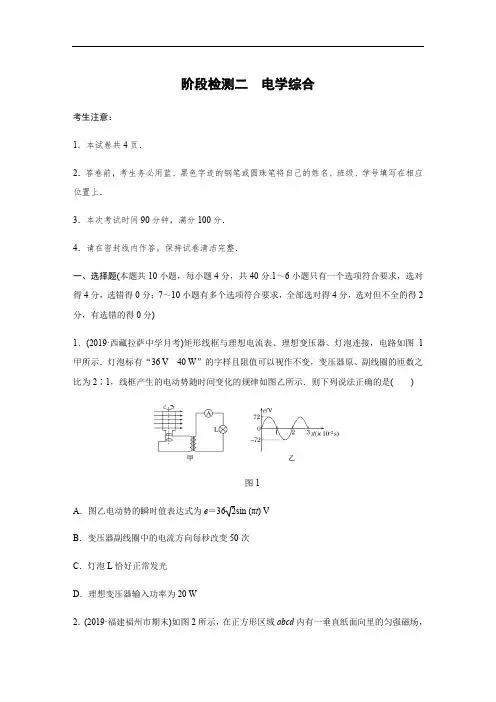

阶段检测二电学综合考生注意：1．本试卷共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分．4．请在密封线内作答，保持试卷清洁完整．一、选择题(本题共10小题，每小题4分，共40分.1～6小题只有一个选项符合要求，选对得4分，选错得0分；7～10小题有多个选项符合要求，全部选对得4分，选对但不全的得2分，有选错的得0分)1．(2019·西藏拉萨中学月考)矩形线框与理想电流表、理想变压器、灯泡连接，电路如图1甲所示．灯泡标有“36 V40 W”的字样且阻值可以视作不变，变压器原、副线圈的匝数之比为2∶1，线框产生的电动势随时间变化的规律如图乙所示．则下列说法正确的是()图1A．图乙电动势的瞬时值表达式为e＝362sin (πt) VB．变压器副线圈中的电流方向每秒改变50次C．灯泡L恰好正常发光D．理想变压器输入功率为20 W2．(2019·福建福州市期末)如图2所示，在正方形区域abcd内有一垂直纸面向里的匀强磁场，一束电子以大小不同的速率沿ac从a点射入磁场，不计电子的重力和电子之间的相互作用，关于电子在磁场中运动的情况，下列说法中正确的是()图2A．入射速度越大的粒子，其运动时间越长B．运动时间越长的粒子，其运动轨迹越长C．从ad边出射的粒子的运动时间都相等D．从cd边出射的粒子的运动时间都相等3．(2019·安徽黄山市质检)如图3所示，匀强电场中A、B、C三点是一个三角形的三个顶点，∠ABC＝∠CAB＝30°，BC＝2 3 m．已知电场线平行于△ABC所在的平面，一个电荷量q ＝－1×10－6 C的点电荷q由A移到B的过程中，电势能增加了1.2×10－5 J，由B移到C的过程中电场力做功6×10－6 J，下列说法正确的是()图3A．B、C两点的电势差U BC＝3 VB．该电场的场强为2 V/mC．正电荷由C点移到A点的过程中，电势能减少D．A点的电势低于B点的电势4．(2020·黑龙江哈尔滨市月考)如图4所示，在点电荷Q形成的电场中，已知a、b两点在同一等势面上，c、d两点在同一等势面上．甲、乙两个带电粒子的运动轨迹分别为acb和adb 曲线，两个粒子经过a点时具有相同的速率，由此可以判断()图4A．甲、乙两粒子电性相同B．若取无穷远处电势为零，则甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能C．甲粒子在c点时的速率等于乙粒子在d点时的速率D．甲、乙两粒子在b点时具有相同的动能5．(2019·安徽安庆市期末调研监测)如图5所示，理想变压器原线圈输入电压u＝2202sin 100πt(V)，原、副线圈匝数比为10∶1，副线圈电路中R0为定值电阻，R是光敏电阻(其阻值随光照强度的增大而减小)，图中电表均为理想电表，下列说法正确的是()图5A．变压器输出电压的频率为100 HzB．电压表V2的示数为22 2 VC．照射R的光变强时，灯泡L变暗D．照射R的光变强时，电压表、电流表示数都不变6.(2019·河北中原名校联盟联考)如图6所示，一半径为L的导体圆环位于纸面内，O为圆心．环内两个圆心角为90°且关于O中心对称的扇形区域内分布有匀强磁场，两磁场的磁感应强度大小均为B、方向相反且均与纸面垂直．导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触，在圆心和圆环间连有电阻R，不计圆环和导体杆的电阻，当杆OM以恒定角速度ω逆时针转动时，理想电流表A的示数为()图6A.2BL2ω4R B.BL2ω4R C.2BL2ω2R D.BL2ω2R7．(2019·四川达州市期末)如图7所示，定值电阻R0＝r(r为电源内阻)，滑动变阻器的最大阻值为R(R＞2r)，闭合开关S，在滑动变阻器的滑片P由左端a向右端b滑动的过程中，以下说法中正确的是()图7A．电源总功率变小B．R0消耗的功率变大C．滑动变阻器消耗的功率先变大后变小D．电源的输出功率变小8.(2020·辽宁大连市模拟)两个带电荷量与质量都相同的粒子，以不同速率垂直于磁感线方向射入同一匀强磁场中，两粒子运动的轨迹如图8，关于两粒子的运动速率v、在磁场中的运动时间t及圆周运动周期T、角速度ω，下列关系式正确的是()图8A．v1>v2B．t1>t2C．T1>T2D．ω1＝ω29．(2019·云南昆明市第二次质检)垂直纸面向里的匀强磁场区域宽度为2a，磁感应强度的大小为B.一边长为a、电阻为4R的正方形均匀导线框cdef从图9所示位置(ef边紧贴磁场)开始沿x轴正方向以速度v匀速穿过磁场区域，则导线框中的磁通量Φ、导线框中的感应电流I、导线框所受安培力F以及导线框上e、f两端的电压U ef与导线框移动距离x的关系图象中正确的是()图910．(2019·河南高考适应性测试)A、B、C为直角三角形的三个顶点，∠ACB为直角，点电荷q A和q B分别位于A、B点，已知q A<q B，电性如图10所示，取无穷远处的电势为零．若C点的电场强度为E，电势为φ，电荷A产生的电场在C点的场强大小为E A.下列说法中正确的是()图10A．在A、B所在直线上，A点的左侧电场线方向一定向左B．线段AB上有一个电势为零的点C．电荷B在C点产生的电场场强大小为E－E AD．将电荷量为q(q>0)的点电荷从C点移到无穷远处，电场力做的功为qφ二、实验题(本题共2小题，共14分)11．(6分)(2019·山东济南市上学期期末)某小组同学在测某特殊电池的电动势和内阻时所用器材如下：A．某特殊电池：电动势约为3 V，内阻约为1 Ω；B．电压表V：量程0～3 V，内阻为几千欧；C．电流表A：量程0～100 mA，内阻为4.5 Ω；D．标准电阻R0：0.5 Ω；E．滑动变阻器R：0～20 Ω；F．开关、导线若干．(1)该小组同学设计了如图11所示的甲、乙、丙三个实验电路，其中可行的是________．图11(2)选择(1)中正确的电路后，该小组闭合开关，调节滑动变阻器，多次测量得出多组电压表示数U和电流表示数I，通过描点画出电源的U－I图象如图12所示，则该特殊电池的电动势E＝________ V，内阻r＝________ Ω.(结果均保留两位小数)图1212.(8分)(2019·浙江嘉兴一中模拟)某物理实验兴趣小组测定自制盐水的电阻率，在一无盖的长方体玻璃槽中装入一定量的盐水，水槽内腔的长度为40.10 cm ，宽度为4.52 cm.(1)某次实验，在槽中倒入适量的盐水，水面的高度为4.50 cm ，用多用电表的电阻挡粗测玻璃槽中盐水的电阻，选择开关置于“×100”挡，发现指针如图13甲所示，则该同学接着需要做的实验步骤是换选____________(填“×10”或“×1 k ”)挡．图13(2)为了准确测量电阻，准备了以下实验器材：A ．电动势为3 V 的电源，内阻约为0.5 ΩB ．电动势为15 V 的电源，内阻约为0.9 ΩC ．阻值为5 Ω的滑动变阻器D ．电压表3 V 挡，内阻约为3 kΩE ．电压表15 V 挡，内阻约为5 kΩF ．电流表15 mA 挡，内阻约为1 Ω 实验中要求尽量减小系统误差，应保证电表在测量时其最大读数超过量程的12，则电源应选择________(填“A ”或“B ”)．并用笔画线代替导线，完成乙图连线．(3)准确连线后，测出玻璃槽中盐水的高度为H ，电压表示数为U ，电流表示数为I ，改变玻璃槽中的盐水高度，测出如下表所示的5组数据，分析数据后，试通过U I －1H图线来求电阻率．图14中已经描出了4个点，请描出剩余一个点，并作出图线，求得盐水的电阻率为ρ＝________ Ω·m.(结果保留2位有效数字)次数 水面高H (cm) 电压U (V) 电流I (mA)1 2.53 2.888.72 3.00 2.659.53 3.51 2.639.84 4.00 2.3510.95 4.50 2.5213.1图14三、计算题(本题共4小题，共46分)13．(8分)小型直流电动机，其线圈内阻为r0＝0.4 Ω，与规格为“8 V 4 W”的小灯泡并联后接到电动势为E＝10 V、内电阻r＝0.5 Ω的电源上，小灯泡恰好正常发光．求：(1)电路中的总电流I；(2)电动机的输入功率P1和电动机的输出功率P2.14.(8分)如图15，质量为m＝10 g，电荷量为q＝10－4 C的带正电小球用长为L＝0.3 m的绝缘细线系于O点放在匀强电场中，静止时悬线与竖直方向夹角θ＝60°，重力加速度g取10m/s2.图15(1)求电场强度大小；(2)若通过外力做功将带电小球缓慢拉至竖直方向的最低点并使悬线拉紧，而小球最终处于静止状态，问电场力做了多少功，外力需做多少功？15.(15分)(2019·江苏泰州市上学期期末)如图16所示，光滑导轨MN和PQ固定在竖直平面内，导轨间距为L，两端分别接有阻值均为R的定值电阻R1和R2.两导轨间有一边长为L2的正方形区域abcd，该区域内有磁感应强度大小为B、方向垂直纸面向里的匀强磁场．一质量为m的金属杆与导轨相互垂直且接触良好，从ab处由静止释放，若金属杆离开磁场前已做匀速运动，其余电阻均不计，重力加速度为g.求：图16(1)金属杆离开磁场前的瞬间流过R1的电流大小和方向；(2)金属杆离开磁场时速度的大小；(3)金属杆穿过整个磁场过程中电阻R1上产生的电热．16.(15分)(2020·陕西宝鸡市模拟)如图17所示，竖直平面内的直角坐标系xOy，x轴上方存在竖直向下的匀强电场，x轴下方存在垂直于坐标平面向外的匀强磁场，一质量为m、电荷量为q的带正电粒子，从y轴上的a点沿x轴正方向以初速度v0射入匀强电场中，粒子经过x 轴上的b点进入磁场区域，并从O点再次进入电场区域．若Oa距离为3L，Ob距离为2L，不计粒子重力，求：图17(1)电场强度E和粒子经过b点时的速度v；(2)磁感应强度B；(3)粒子从a点开始运动到第二次通过x轴的总时间t.答案精析1．D [由题图乙可知，周期为0.02 s ，ω＝2π0.02＝100π rad/s ，故原线圈输入电压的瞬时值表达式为e ＝72sin 100πt (V)，故A 错误；交流电的频率为50 Hz ，在一个周期内电流方向改变2次，可知变压器副线圈中的电流方向每秒改变100次，选项B 错误；变压器初级电压有效值为U 1＝722 V ＝36 2 V ，由原、副线圈的匝数比为2∶1可知，U 2＝18 2 V<36 V ，则灯泡L 不能正常发光，选项C 错误；灯泡电阻为R ＝U 2P ＝32.4 Ω，P 2＝U 22R＝20 W ，则理想变压器输入功率P 1＝P 2＝20 W ，选项D 正确．]2．C [电子做圆周运动的周期T ＝2πm eB ，保持不变，电子在磁场中运动的时间为t ＝θ2πT ，轨迹对应的圆心角θ越大，运动时间越长．电子沿ac 方向入射，根据几何知识可知从ad 边射出的电子轨迹所对应的圆心角相等，在磁场中的运动时间相等，与速度无关，故A 错误，C 正确．从ad 边射出的电子一定比从cd 边射出的电子运动时间长，但是轨迹不一定长，选项B 错误；从cd 边射出的电子轨迹对应的圆心角不相等，在磁场中运动的时间不相等，故D 错误．]3．B [点电荷q 由B 移到C 的过程中电场力做功W BC ＝6×10－6 J ，则B 、C 两点的电势差为：U BC ＝W BC q ＝6×10－6－1×10－6 V ＝－6 V ，故A 错误；同理可知：U AB ＝W AB q ＝－1.2×10－5－1×10－6V ＝12 V ，则φA －φB ＝U AB ＝12 V ，故D 错误；由于U BC ＝－6 V ，则可知：U AC ＝6 V ，在AB 连线上取一点D 为该线中点，则U AD ＝6 V ，所以C 、D 两点电势相等，CD 连线为等势线，而三角形ABC 为等腰三角形，所以电场强度方向沿着AB 方向，由A 指向B .BC ＝2 3 m ，则AD ＝BC · cos 30°＝3 m ，U AD ＝Ed AD ＝6 V ，所以该电场的场强为2 V/m ，故B 正确；正电荷由C 移到A 的过程中，电场力做负功，所以电势能增加，故C 错误．]4．B [由题图可知粒子甲受到中心点电荷Q 的引力，而粒子乙受到中心电荷的斥力，故两粒子的电性一定不同，故A 错误；取无穷远处电势为零(电势能也一定为零)，将带电粒子甲从c 移动到无穷远处，电场力做负功，电势能增加，故粒子甲在c 点电势能为负值；将带电粒子乙从d 移动到无穷远处，电场力做正功，电势能减小，故粒子乙在d 点的电势能为正值，故甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能，故B 正确．甲粒子从a 到c和乙粒子从a 到d ，U ac ＝U ad ，但甲、乙两粒子带异种电荷，则甲粒子从a 到c 电场力做功与乙粒子从a 到d 电场力做功不相等，所以甲粒子经过c 点时的速率不等于乙粒子经过d 点时的速率，故C 错误；虚线为等势面，由此可判定甲、乙两粒子分别沿曲线acb 、adb 运动到b 点，电场力所做的总功为0，两粒子在a 点时具有相同的速率，但动能不一定相等，根据动能定理，两粒子经过b 点时具有的动能也不一定相等，故D 错误．]5．C [原线圈接正弦交流电，ω＝100π rad/s ，所以f ＝100π2π＝50 Hz ，故A 错误；输入电压有效值为220 V ，根据电压与匝数成正比，副线圈电压有效值即电压表的示数，为22 V ，故B 错误；R 处光照增强时，阻值减小，副线圈电流变大，原线圈电流也变大，则电流表示数变大，但不会影响输入电压值，定值电阻分压增大，灯泡两端电压减小，灯泡变暗，故C 正确，D 错误．]6．A [OM 切割磁感线产生的电动势E ＝BL 2ω2，OM 切割磁感线时产生的感应电流I ＝E R，设电流的有效值为I 有效，则I 2有效RT ＝2I 2R ×14T ，解得I 有效＝2BL 2ω4R.] 7．BC [滑片P 由a 端向b 端滑动的过程中，R 阻值减小，回路总电阻减小，电流增大，根据P ＝EI 可知，电源的总功率变大，故A 错误；由P ＝I 2R 0可知，定值电阻R 0消耗的功率变大，故B 正确；将R 0等效成电源内阻的一部分，当R ＝R 0＋r 时，滑动变阻器消耗的功率最大，可以判断滑动变阻器消耗的功率先变大后变小，故C 正确；根据电源输出功率与外电阻的关系，当R 外＞r 时，输出功率随外电阻的减小而增大，故D 错误．]8．AD [带电粒子在洛伦兹力的作用下做匀速圆周运动，半径为R ＝m v qB，由题意知，带电荷量和质量相同，又在同一磁场中，可判断轨迹半径大的粒子速度大，即：v 1>v 2，A 正确；由题图可以看出，轨迹1的粒子在磁场中运动了14个周期，轨迹2的粒子在磁场中运动了12个周期，由公式T ＝2πm qB可知，两个粒子的周期是相等的，所以轨迹2的粒子在磁场中的运动时间要长，t 1<t 2，B 、C 错误；因两个粒子的周期是相等的，由周期和角速度的关系ω＝2πT可知，角速度也是相等的，D 正确．]9．AD [进入磁场过程，磁通量Φ＝Bax ；当完全进入磁场后磁通量不变，为Φ＝Ba 2，同样出离磁场时磁通量均匀减小，选项A 正确；进入磁场时I ＝Ba v 4R不变，完全进入磁场后，电流为零；同理出离磁场时电流大小仍为I ＝Ba v 4R，方向与进入时相反，选项B 错误； 进入磁场时安培力向左，大小为F ＝B 2a 2v 4R；完全进入磁场后感应电流为零，则安培力为零；同理出离磁场时安培力向左，大小为F ＝B 2a 2v 4R，选项C 错误；由楞次定律判断可知，在线框穿过磁场的过程中，e 端电势始终高于f 端电势，则U ef 为正值；ef 和cd 边切割磁感线时产生的感应电动势为E ＝Ba v .在0～a 内，ef 切割磁感线，ef 两端的电压是路端电压，则U ef ＝34E ＝34Ba v ；在a ～2a 内，线框完全在磁场中运动，穿过线框的磁通量没有变化，不产生感应电流，则U ef＝E ＝Ba v ；在2a ～3a 内，e 、f 两端的电压等于路端电压的13，则U ef ＝14E ＝14Ba v .选项D 正确．] 10．BD [由于q A <q B ，根据E ＝kQ r 2，在AB 连线上，A 点的左侧存在一点，在该点，两点电荷产生的电场强度等大反向，该点右侧电场线方向向左，该点左侧电场线方向向右，故A 错误；电场线从正电荷出发，到负电荷终止，存在从A 点出发，经无穷远到B 点终止的电场线，沿电场线方向电势降低，所以线段AB 上有一个电势为零的点，故B 正确；点电荷A 在C 点的场强方向沿AC 直线指向C ，点电荷B 在C 点的场强方向沿CB 直线指向B ，大小为E 2－E A 2，故C 错误；电场力做功W ＝qU C 0＝qφ，故D 正确．]11．(1)丙 (2)2.95(2.93～2.97均给分) 0.95(0.93～0.97均给分)解析 (1)由题意可知，电流表量程太小，应把电流表与定值电阻并联改装成更大量程的电流表，电压表测路端电压，电流表测电路电流，滑动变阻器采用限流接法，应选择丙图．(2)根据闭合电路欧姆定律E ＝U ＋Ir 可得，U －I 图象中图象与纵坐标轴的交点坐标值为电源电动势，故电源电动势为E ＝2.95 V(2.93～2.97均给分)由E ＝U ＋Ir 可知， U －I 图象的斜率表示电源内阻，则r ＝ 2.95－2.0100×10－3×10Ω＝0.95 Ω. 12．(1)×10 (2)A(3)见解析图 0.90解析 (3)描点作图如下：水槽内腔的长度为L ＝40.10 cm ，宽度为d ＝4.52 cm ，水的高度为H ，根据电阻定律：R ＝ρL S ＝ρL Hd根据欧姆定律：R ＝U I联立解得： U I ＝Lρd ·1H其中直线斜率：k ＝Lρd则有：ρ＝d Lk 在直线中选取比较远的两个点坐标为(20,175)、(40,335)，则有：k ＝335－17540－20Ω·m ＝8 Ω·m 有：ρ＝d L k ＝4.5240.10×8 Ω·m ≈0.90 Ω·m. 13．(1)4 A (2)28 W 23.1 W解析 (1)由题意：规格为“8 V 4 W ”的小灯泡恰好正常发光，可知电路的路端电压U ＝8 V 则内电压为：U 内＝E －U ＝10 V －8 V ＝2 V ；电路的总电流为：I ＝U 内r ＝20.5A ＝4 A (2)根据P ＝UI 得流经灯泡的电流为：I L ＝P L U ＝48A ＝0.5 A 流过电动机的电流为：I D ＝I －I L ＝4 A －0.5 A ＝3.5 A电动机线圈的发热功率为：P 热＝I D 2r 0＝3.52×0.4 W ＝4.9 W ；电动机的总功率为：P 1＝UI D ＝8×3.5 W ＝28 W ；电动机的输出功率为：P 2＝P 1－P 热＝28 W －4.9 W ＝23.1 W.14．(1)3×103 N/C (2)－0.045 J 0.03 J解析 (1)分析带电小球的受力情况如图所示，可得：qE ＝mg tan θ解得E ＝mg tan θq＝10×10－3×10×310－4N/C ＝3×103 N/C.(2)用外力将小球拉至竖直方向最低点过程中，重力做正功，电场力做负功，大小为W 电＝－qEL sin θ＝－10－4×3×103×0.3×32J ＝－0.045 J 根据动能定理得：W F ＋mgL (1－cos θ)＋W 电＝0解得：W F ＝0.03 J.15．(1)mg BL ，方向从P 到M (2)2mg B 2L 2 (3)mgL 4－m 3g 2R 2B 4L4 解析 (1)设金属杆中产生的感应电流为I ，由平衡条件得mg ＝BI L 2， 解得I ＝2mg BL所以流过R 1的电流大小I 1＝I 2＝mg BL，根据右手定则知，电流方向从P 到M . (2)设杆匀速运动时的速度大小为v由E ＝B L 2v E ＝I R 2得v ＝2mgR B 2L2 (3)金属杆穿过整个磁场的过程中，由能量守恒定律得： mg L 2＝Q ＋12m v 2 得Q ＝mgL 2－2m 3g 2R 2B 4L4 R 1上产生的电热为Q R 1＝12Q ＝mgL 4－m 3g 2R 2B 4L4. 16．见解析解析 (1)由题意可知粒子在匀强电场中做类平抛运动，设粒子在匀强电场中运动时间为t 1，加速度为a ，粒子经过b 点的速度与x 轴正方向夹角为θ，由牛顿第二定律和运动学公式可得：Eq ＝ma2L ＝v 0t 13L ＝12at 12 v y ＝at 1v ＝v 02＋v y 2tan θ＝v y v 0联立解得：E ＝3m v 022qL，v ＝2v 0，θ＝60° (2)由题意可知粒子在匀强磁场中做匀速圆周运动，设粒子在匀强磁场中做匀速圆周运动的半径为R ，可得：q v B ＝m v 2R由几何关系知：2R sin θ＝2L解得：B ＝3m v 0qL .(3)设粒子在匀强磁场中做匀速圆周运动的周期为T ，运动时间为t 2，由题意可得：T ＝2πR vt 2＝2π－2θ2πT t ＝t 1＋t 2联立解得：t ＝()18＋43πL 9v 0.。
高考物理一轮复习电学实验综合测试卷B

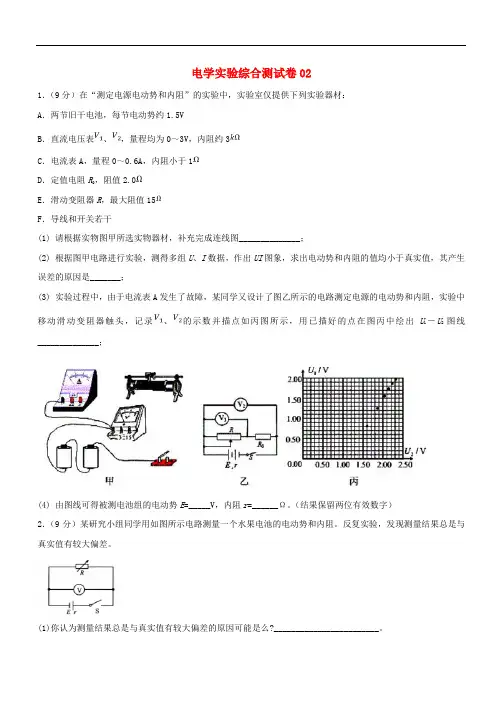

电学实验综合测试卷021．（9分）在“测定电源电动势和内阻”的实验中，实验室仅提供下列实验器材：A．两节旧干电池，每节电动势约1.5VB．直流电压表、，量程均为0～3V，内阻约3C．电流表A，量程0～0.6A，内阻小于1D．定值电阻R0，阻值2.0E．滑动变阻器R，最大阻值15F．导线和开关若干(1) 请根据实物图甲所选实物器材，补充完成连线图______________；(2) 根据图甲电路进行实验，测得多组U、I数据，作出UI图象，求出电动势和内阻的值均小于真实值，其产生误差的原因是_______；(3) 实验过程中，由于电流表A发生了故障，某同学又设计了图乙所示的电路测定电源的电动势和内阻，实验中移动滑动变阻器触头，记录、的示数并描点如丙图所示，用已描好的点在图丙中绘出U1－U2图线______________；(4) 由图线可得被测电池组的电动势E=_____V，内阻r=______Ω。
（结果保留两位有效数字）2．（9分）某研究小组同学用如图所示电路测量一个水果电池的电动势和内阻。
反复实验，发现测量结果总是与真实值有较大偏差。
(1)你认为测量结果总是与真实值有较大偏差的原因可能是么?________________________。
(2)内阻的测量值______真实值(填“大于”或“小于”)。
(3)组内一同学发现实验室另有一电源，其电动势E已知，内阻r未知，于是他提出用刚才的电路(仅仅更换电源)测电压表的内阻，再进一步完成刚才的实验。
经过讨论，他们测电压表内阻采取的方案是：①闭合开关，调节电阻箱，使电阻箱有合适的阻值R，读出电压表的示数U；②改变电阻箱的阻值，得到多组数据；③以为横坐标，以为纵坐标建立平面直角坐标系，得到的图象如图所示。
电压表的内阻为____(结果用E、a、b.c中部分符号表示)。
3．（9分）利用图甲电路测量某电池的内阻，其中AB为一段粗细均匀的铅笔芯，笔芯上套有一金属滑环P（宽度和电阻不计，与笔芯良好接触并可自由移动））．实验器材还有：标准电池（电动势为E0，内阻不计电阻箱（最大阻值为99.99Ω灵敏电流计G（量程为600μA待测电池（电动势E x小于E0，内阻r x未知开关3个，刻度尺等。
2021届一轮高考物理：力学和电学实验练习及答案
2021届一轮高考物理：力学和电学实验练习及答案专题（一轮）：力学和电学实验1、为探究小灯泡的电功率P和电压U的关系，张强同学测量小灯泡的电压U和电流I，利用P＝UI得到电功率．实验所使用的小灯泡规格为“3.0 V 1.8 W”，电源为12 V的电池，滑动变阻器的最大阻值为10 Ω.(1)准备使用的实物电路如图所示．请将滑动变阻器接入电路的正确位置．(用笔画线代替导线)2、一同学用电子秤、水壶、细线、墙钉和贴在墙上的白纸等物品，在家中做验证力的平行四边形定则的实验．(1)如图甲，在电子秤的下端悬挂一装满水的水壶，记下水壶静止时电子秤的示数F；(2)如图乙，将三根细线L1、L2、L3的一端打结，另一端分别拴在电子秤的挂钩、墙钉A和水壶杯带上．水平拉开细线L1，在白纸上记下结点O的位置、________和电子秤的示数F1；(3)如图丙，将另一颗墙钉B钉在与O同一水平位置上，并将L1拴在其上．手握电子秤沿着(2)中L2的方向拉开细线L，使三根细线的方向与(2)中________重合，记录电子秤的示数F2；(4)在白纸上按一定标度作出电子秤拉力F、F1、F2的图示，根据平行四边形定则作出F1、F2的合力F′的图示，若________，则力的平行四边形定则得到验证．4、(2019·山东青岛一模)某同学在验证合外力一定，物体的质量与加速度的关系时，采用图甲所示的装置及数字化信息系统获得了小车的加速度a 与小车质量M(包括所放砝码及传感器的质量)的对应关系图像，如图乙所示。
实验中所挂钩码的质量为20 g ，实验中选用的是不可伸长的轻绳和光滑的轻质定滑轮。
(1)实验开始时，他先调节木板上定滑轮的高度，使牵引小车的轻绳与木板平行。
他这样做的目的是下列哪一个________；(填字母代号)A ．可使位移传感器测出的小车的加速度更准确B ．可以保证小车最终能够做直线运动C ．可在平衡摩擦力后使细绳拉力等于小车所受的合力(2)由图乙可知，a-1M 图线不过原点O ，原因是______________________；(3)该图线的初始段为直线，该段直线的斜率最接近的数值是________。
2021年高考一轮复习实验专题复习之电学综合实验Word版含答案
电学综合试验1.如图（a）所示，为某磁敏电阻在室温下的电阻－磁感应强度特性曲线，测试时，磁敏电阻的轴向方向与磁场方向相同。
（1）试结合图（a）简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻的阻值随磁场变化的特点：___________________________ ________________________________________________________________________________________。
（2）某同学想利用磁敏电阻图（a）所示特性曲线测试某长直导线产生的磁场，设计电路如图（b）所示，磁敏电阻与电键、电源和灵敏电流表连接，长直导线与图示电路共面并通以图示电流，请指出本试验装置的错误之处_______________________________________。
若装置调整正确后再进行测量，电路中所用干电池的电动势为1.5V，不计电池、电流表的内阻，试写出磁敏电阻所在磁场的磁感应强度B从0.4T至1.2T的变化过程中，通过磁敏电阻的电流强度IA随磁感应强度B变化的关系式：______________________。
答案：（1）磁感应强度B在0～0.2T，磁敏电阻随磁场非线性增大，0.4～1.0T范围内磁敏电阻的阻值随磁场线性增大（2分）（2）磁敏电阻的轴向方向与磁场方向不相同（2分）2．如图甲是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R0表示该电阻在0℃时的电阻值，已知图线的斜率为k 。
若用该电阻与电池（电动势为E、内阻为r）、抱负电流表A、滑动变阻器R′ 串联起来，连接成如图乙所示的电路。
用该电阻做测温探头，把电流表A的电流刻度改为相应的温度刻度，就得到了一个简洁的“金属电阻温度计”。
（1）依据图甲，温度为t（t>0℃）时电阻R的大小为___________________。
（2）在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系。
