高考物理一轮复习 电学综合测试卷04

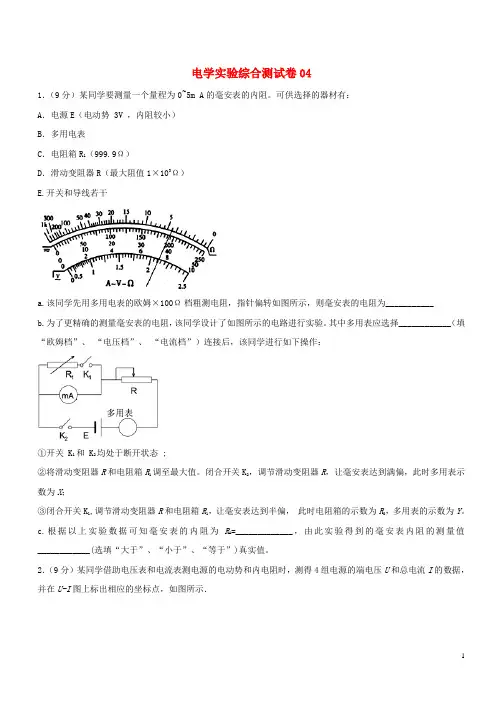

2019年高考物理一轮复习电学实验综合测试卷04
电学实验综合测试卷041．（9分）某同学要测量一个量程为0~5m A的毫安表的内阻。
可供选择的器材有：A．电源E（电动势 3V ，内阻较小）B．多用电表C．电阻箱R1（999.9Ω）D．滑动变阻器R（最大阻值1×103Ω）E.开关和导线若干a.该同学先用多用电表的欧姆×100Ω档粗测电阻，指针偏转如图所示，则毫安表的电阻为___________b.为了更精确的测量毫安表的电阻，该同学设计了如图所示的电路进行实验。
其中多用表应选择____________（填“欧姆档”、“电压档”、“电流档”）连接后，该同学进行如下操作：①开关 K1和 K2均处于断开状态 ;②将滑动变阻器R和电阻箱R1调至最大值。
闭合开关K2，调节滑动变阻器R，让毫安表达到满偏，此时多用表示数为X；③闭合开关K1,调节滑动变阻器R和电阻箱R1，让毫安表达到半偏，此时电阻箱的示数为R0，多用表的示数为Y。
c.根据以上实验数据可知毫安表的内阻为R A=_____________，由此实验得到的毫安表内阻的测量值____________(选填“大于”、“小于”、“等于”)真实值。
2．（9分）某同学借助电压表和电流表测电源的电动势和内电阻时，测得4组电源的端电压U和总电流I的数据，并在U-I图上标出相应的坐标点，如图所示．（1）图中标出了ABCD四组数据的对应点坐标，由U-I图线的特性可以判断_____组数据是错误的．（2）在U-I坐标内画出U-I图线_____，并根据画出的图线求得电源的电动势E＝_____V，内电阻r＝_____Ω．（3）如将此电源与电阻R组成一个电路，当电阻R＝_____Ω时，电源的输出功率最大，其最大值P max＝_____W．3．（9分）某中学的实验小组为了测量额定电压为3 V的小灯泡在正常工作时的阻值，在接入电路前用欧姆表估测该小灯泡的阻值约为500 Ω，实验室提供的实验器材有：A．电流表A1(0～50 mA、R A1≈3 Ω)B．电流表A2(0～3 mA、R A2＝15 Ω)C．阻值为85 Ω定值电阻R1D．阻值为1985 Ω定值电阻R2E．滑动变阻器R(最大阻值为20 Ω)F．电压表V(0～12 V，R V＝1 kΩ)G．电动势为12 V的电池组E(内阻可忽略不计)H．开关S一个，导线若干(1)该小组的同学为了精确地测量该小灯泡的阻值，四组同学设计的电路如下，请根据所学的知识选出合适的电路图________．(2)根据所选的电路，如果将电流表改装为量程为 6 V的电压表，则电流表应选择________，定值电阻应选择________(填器材前面的字母代号) ；(3)实验小组的同学连接好电路后，当小灯泡正常工作时，电压表、电流表的读数分别用U、I表示，则小灯泡电阻R x＝______________(用题中的字母表示)，当小灯泡正常工作时，电流表的读数应为I＝________mA．4．（9分）(1)小明准备将电流表G改装成电压表，需要测量电流表的内阻，他采用如图（a）所示的电路，实验步骤如下：①连接好电路，闭合开关前，滑块变阻器的滑片应置于_____（填“a”或“b”）端附近。
2021高考物理一轮复习电学部分专题04恒定电流单元测试卷B卷
2021高考物理一轮复习电学部分专题04恒定电流单元测试卷B卷一、单选1．如图所示，是电阻R的I－U图象，图中α＝45°，由此得出A. 电阻R＝0.5 ΩB. 电阻R＝2.0 ΩC. 因I－U图象的斜率表示电阻的倒数，故R＝＝1.0 ΩD. 在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是2.0C【答案】B【解析】依照电阻的定义式R=U/I可知，I-U图象斜率的倒数等于电阻R，但不能依照直线倾角的正切的倒数求解，则得R=10/5Ω=2Ω，故BC错误，B正确．由图知，当U=6V 时，I=3A，则每秒通过电阻横截面的电荷量是q=It=3×1C=3.0C，故D错误．故选B．2．如图所示，平均的长方形金属板，边长为，边长为，当接点、接入电路时电阻阻值为，当接点、接入电路时电阻阻值为，则等于（）A. B. C. D.【答案】D【解析】设金属板的电阻率为，厚度为d，当接点A、B接入电路时，由电阻定律知，当接点C、D接入电路时，由电阻定律知，联立得，故D正确．故选D．3．一个直流电动机，其线圈的电阻是0.5 Ω，当它两端所加电压为6 V时，通过电动机的电流是2 A．由此可知( )A. 电动机消耗的电功率为10WB. 电动机的发热功率为12WC. 电动机输出的机械功率为10WD. 电动机的工作效率为20%【答案】C4．如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I。
图线上点A的坐标为（U1，I1），过点A的切线与纵轴交点的纵坐标为（0，I2）。
当小灯泡两端电压为U1时，其电阻等于（）A. B. C. D.【答案】B【解析】小灯泡两端电压为U1时，通过小灯泡的电流为I1，依照欧姆定律得：。
故B正确。
5．一根长为L、横截面积为S的金属棒，其电阻率为。
棒内单位体积内的自由电子数为n，电子的电量为e，在棒两端加上恒定电压U时，棒内产生电流，则自由电子定向移动的速率为A. B. C. D.【答案】A【解析】导体中的电流为I=neSv导体的电阻为导体两端的电压为U=RI解得：，故选A.6．将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知( )A. 电源最大输出功率可能大于45WB. 电源内阻一定等于5ΩC. 电源电动势为45VD. 电阻箱所消耗功率P最大时，电源效率大于50%【答案】B【解析】A.由电阻箱所消耗功率P与电阻箱读数P变化的曲线可知，电阻箱所消耗功率P最大为45W，因此电源最大输出功率为45W，选项A错误；B.电源输出功率最大的条件可知，电源输出功率最大时，外电路电阻等于电源内阻，因此电源内阻一定等于5Ω，选项B正确；C.由电阻箱所消耗功率P最大值为45W可知，现在电阻箱读数为R=5Ω， ,解得：E=30V，故C错误；D.电阻箱所消耗功率P最大时，电源效率为50%，选项D错误。
高考物理一轮基础复习 电路综合检测卷-人教版高三全册物理试题
电路综合检测卷一、选择题(每一小题4分，共40分)1.如下列图是一个由电池、电阻R 与平行板电容器组成的串联电路，在增大电容器两极板距离的过程中，如下说法正确的答案是( ) A ．电阻R 中没有电流 B ．电容器的电容变小C ．电阻R 中有从a 流向b 的电流D ．电阻R 中有从b 流向a 的电流解析 BC 由C ＝εS 4πkd ，当两板间距d 增大时，电容C 减小，由C ＝QU 知，电容C 减小，电压U 不变，如此电荷量Q 减小，故电容器放电，A 板带正电荷，B 板带负电荷，故放电时通过电阻R 的电流方向从a 流向b .2．截面直径为d 、长为L 的导线，两端电压为U ，当这三个量中的一个改变时，对自由电子定向移动的平均速率的影响，如下说法正确的答案是( ) A ．电压U 加倍时，自由电子定向移动的平均速率不变B ．导线长度L 加倍时，自由电子定向移动的平均速率减为原来的一半C ．导线截面直径d 加倍时，自由电子定向移动的平均速率不变D ．导线截面直径d 加倍时，自由电子定向移动的平均速率加倍解析 BC 根据电流I 的微观表达式、定义式以与电阻的决定式可得：I ＝neSv ＝U R ＝UρLS ，所以nev ＝UρL.由此可知电压U 加倍时，自由电子定向移动的平均速率v 加倍，A 错误；导线长度L 加倍时，自由电子定向移动的平均速率v 减半，B 正确；导线截面直径d 加倍时，自由电子定向移动的平均速率v 不变，C 正确，D 错误．3．如图，两只灯泡L 1、L 2分别标有“110 V,60 W〞和“110 V ，100 W 〞，另外有一只滑动变阻器R ，将它们连接后接入220 V 的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路( )解析 B 由R ＝U2P可知R 2<R 1，R 和R 2并联后R 并<R 2<R 1，由串联分压可知选项A 错误；R 2<R 1知选项C 错误；B 、D 两种情况灯泡可正常发光，在B 图中，电路中消耗的总功率P ＝UI 2，在D 图中，P ＝U (I 1＋I 2)，所以B 图中消耗的总功率最小，应当选项B 正确．4．如下列图的电路中，电源内阻不可忽略，假设调整可变电阻R 的阻值，可使电压表○V 的示数减小ΔU (电压表为理想电表)，在这个过程中( )A ．通过R 1的电流减小，减少量一定等于ΔU /R 1B ．R 2两端的电压增加，增加量一定等于ΔUC ．路端电压减小，减少量一定等于ΔUD ．通过R 2的电流增加，但增加量一定小于ΔU /R 2解析 AD 电压表的示数减小ΔU ，通过R 1的电流减小ΔI ＝ΔUR 1，故A 项对；R 2与电源内阻，总的电压增加ΔU ，B 项错；R 2两端的电压增加量小于ΔU ，通过R 2的电流增加量小于ΔUR 2，D 对，C 错．5．在如下列图的电路中，电源的电动势E 恒定，内阻r ＝1 Ω，定值电阻R 3＝5 Ω，电表均为理想的．当开关S 断开与闭合时，ab 段电路消耗的电功率一样．如此如下说法正确的答案是( )A ．电阻R 1、R 2可能分别为3 Ω、6 ΩB ．电阻R 1、R 2可能分别为4 Ω、5 ΩC ．开关S 断开时电压表的示数可能小于S 闭合时的示数D ．开关S 从断开到闭合，电压表的示数变化量与电流表的示数变化量之比一定等于6 Ω 解析 BD 当开关S 断开时，ab 段电路消耗的电功率为P ＝E 2R 1＋R 2＋R 3＋r2(R 1＋R 2)；当S 闭合时，ab 段电路消耗的电功率为P ′＝E 2R 1＋R 3＋r2R 1，由于S 断开与闭合时ab 段电路消耗的电功率一样，代入数据可知选项A 错误，B 正确；当开关S 断开时电压表的示数为U ，当S 闭合时电压表的示数为U ′，由电路图分析可得U >U ′，选项C 错误；因为电压表示数U ＝E －I (R 3＋r )，所以ΔUΔI ＝R 3＋r ＝6 Ω，选项D 正确．6．电动剃须刀的直流电动机的内阻一定，当加上0.3 V 电压时，通过0.3 A 的电流，此时电动机不转，当加在电动机两端的电压为2.0 V 时，电流为0.8 A ，这时电动机正常工作，如下说法正确的答案是( ) A ．此电动机的内阻为2.5 ΩB ．正常工作时此电动机消耗的热功率为0.09 WC ．正常工作时此电动机消耗的电功率为1.51 WD ．此电动机在额定电压下正常工作的效率为60%解析 D 电动机不转时，由U 1＝I 1R ，得R ＝1 Ω，电动机转动时，由P 电＝UI 得P 电＝1.6 W ，P 热＝I 2R ＝0.64 W ，故A 、B 、C 错误．由P 电＝P 机＋P 耗与η＝P 机P 电×100%得η＝1.6－0.641.6＝60%，故D 正确．7.在如下列图的电路中，由于某一电阻发生短路或断路，使A 灯变暗，B 灯变亮，如此故障可能是( )A ．R 1短路B ．R 2断路C ．R 3断路D ．R 4短路解析 BC 此题A 灯串联于干路中，且故障发生后，A 灯变暗，故可知电路中的总电流变小，即电路总电阻变大，由此推知，故障应该为某一电阻断路，排除A 、D 选项．假设假设R 2断路，如此其断路后，电路总电阻变大，总电流变小，A 灯变暗，同时R 2断路必然引起与之并联的B 灯中电流变大，使B 灯变亮，推理结果和现象相符，应当选项B 对．假设假设R 3断路，如此也引起总电阻变大，总电流变小，使A 灯变暗，同时R 3断路后也必引起与之并联的电路中电流增大，B 灯中分得的电流也变大，B 灯变亮，应当选项C 正确．8．如下列图，将两只完全一样的金属圆盘接入电路，其中(a)图中的圆盘中心挖了一个洞，(b)图中圆盘中心下方挖了同样大小的一个洞，在两金属圆盘两端加上一样的恒定电压，在一样的时间内，两金属圆盘产生的热量分别为Q a 和Q b ，如此( )A ．Q a ＝Q bB ．Q a >Q bC ．Q a <Q bD ．条件不足，无法比拟Q a 与Q b 的大小解析 C 由Q ＝U 2Rt ，可知只需比拟两金属圆盘的电阻即可，图中圆盘相当于上下两个电阻并联，R 并＝R 上·R 下R 上＋R 下，由题意结合数学知识可得R a >R b ，所以Q a <Q b ，选项C 正确．9.如下列图，一确定电源在外电阻不断变化时，内、外电路消耗的电功率随电流变化的关系分别用曲线C 1、C 2表示．由该图可知( ) A ．电源的电动势为8 V B ．电源的内阻为2 ΩC ．电源输出功率的最大值为16 WD ．电源被短路时，电源消耗的功率为16 W解析 D 电源内部消耗的功率为P 内＝I 2r ，图线为C 1，外电路消耗的功率为P 外＝IE －I 2r＝－r (I －E 2r )2＋E 24r ，图线为C 2，由函数表达式和图线得，当E 2r ＝2 A 时，E 24r ＝4 W ，求得E ＝4V ，r ＝1 Ω，电源输出功率最大值为E 24r ，如此电源输出功率最大值为4 W ，当电源被短路时，电源消耗功率为P 内＝E 2r＝16 W.10.在如下列图的电路中，电池的电动势为E ，内阻为r ，R 1为金属电阻、R 2为光敏电阻、R 3为热敏电阻．设电流表A 的读数为I ，电压表V 1的读数为U 1，电压表V 2的读数为U 2，三个电阻中仅有一个的阻值发生变化，如此下面的分析正确的答案是( ) A ．给R 1升温，I 变小，U 1变小 B ．用光照R 2，I 变小，U 2变大 C ．给R 3降温，I 变大，U 1变大 D ．给R 1降温，I 变小，U 1变大解析 B 此题考查电阻率以与动态电路的分析．金属电阻R 1随温度升高阻值增大，光敏电阻R 2随光照强度加大阻值减小，热敏电阻R 3随温度升高阻值减小．当给R 1升温时，R 1的阻值增大，外电路电阻增大，路端电压增大，通过R 2和R 3的电流增大，如此U 1和U 2均增大，因干路电流减小，而R 2支路电流反而增大，故R 1电流I 必定减小，A 错；当用光照R 2时，R 2的阻值减小，外电路电阻减小，路端电压减小，通过R 1的电流I 减小，因干路电流增大，故通过R 2和R 3的电流增大，如此U 2增大，而路端电压U ＝U 1＋U 2减小，故U 1减小，B 对；当给R 3降温时，R 3的阻值增大，外电路电阻增大，路端电压增大，通过R 1的电流I 增大，因干路电流减小，故通过R 2和R 3的电流减小，如此U 1减小，而路端电压U ＝U 1＋U 2增大，故U 2增大，C 错；当给R 1降温时，R 1的阻值减小，路端电压减小，通过R 2和R 3的电流减小，如此U 1和U 2均减小，因干路电流增大，故R 1的电流I 必定增大，D 错．二、非选择题(共60分)11．(12分)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一个表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线假设干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成如下填空：(1)仪器连线如图1所示(a和b是多用电表的两个表笔)．假设两电表均正常工作，如此表笔a为________(填“红〞或“黑〞)色；(2)假设适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，如此多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω；(3)将图1中多用电表的两表笔短接，此时流过多用电表的电流为________mA；(保存3位有效数字)(4)计算得到多用电表内电池的电动势为________V．(保存3位有效数字)解析(1)多用电表的黑表笔与表内电池正极相连，而a与电流表“＋〞相连，故表笔a 为电流流出端，故为黑表笔．(3)(4)多用电表内阻r等于多用电表的中值电阻，即r＝15 Ω，多用电表的读数等于电阻箱与电流表的总电阻R＝14 Ω，由闭合电路欧姆定律E＝I1(R＋r)，短接时E＝I2·r，解得I2＝102 mA，E＝1.54 V.【答案】(1)黑(2)14.053.0 4.6(3)102(答案在101～103范围内均给分) (4)1.54(答案在1.53～1.57范围内均给分)12．(12分)某同学利用图甲所示电路，探究了电源在不同负载下的输出功率．(1)所得实验数据如下表，请在给出的直角坐标系上画出UI图象U/V 1.96 1.86 1.80 1.84 1.64 1.56I/A0.050.150.250.350.450.55(2)根据所画UI图象，可求得电流I＝0.20 A时电源的输出功率为________ W．(保存两位有效数字)(3)实验完成后，该同学对实验方案进展了反思，认为按图甲电路进展实验操作的过程中存在安全隐患，并对电路重新设计，在图乙所示的电路中，你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是________．(R x阻值未知)解析 (1)选择适宜标度后描点，连线得图象时，应舍弃第四组数据点．(2)在图象上读出I ＝0.20 A 对应的电压U 值为184 V ，如此P ＝IU ＝0.37 W(或0.36 W)． (3)题中“存在安全隐患〞，意为缺乏保护措施．a 电路中R x 起不到保护作用，d 中R x 起保护作用，但不能测出电源的输出功率，b 、c 能满足题目要求，选b 、c.【答案】 (1)如下列图(2)0.37(或0.36) (3)bc13．(10分)如下列图，电阻R 1＝4 Ω，R 2＝6 Ω，电源内阻r ＝0.6 Ω，假设电路消耗的总功率为40 W ，电源输出功率为37.6 W ，求电源电动势E 的大小与R 3的阻值．解析 由P ＝P 出＋I 2r 得I ＝P －P 出r＝2 A. 如此E ＝P I ＝20 V ，R 3＝E I －R 1·R 2R 1＋R 2－r ＝7 Ω.【答案】 20 V 7 Ω14．(12分)如下列图，电路中接一电动势为4 V 、内电阻为2 Ω的直流电源，电阻R 1、R 2、R 3、R 4的阻值均为4 Ω，电容器的电容为30 μF，电流表的内阻不计，当电路稳定后，(1)求电流表的读数；(2)求电容器所带的电荷量；(3)如果断开电源，求通过R 2的电荷量．解析 (1)因电流表的内阻不计，故R 1、R 2被○A 短路，电流表的示数I ＝Er ＋R 4＋R 3＝0.4 A.(2)电容器C 上的电压与R 3的电压相等， 故U C ＝IR 3＝1.6 V ，Q ＝CU C ＝30×10－6×1.6 C＝4.8×10－5 C.(3)断开电源后，电容器上的电量Q 全部放掉，此过程中，R 1与R 2并联，且电阻相等，故通过R 2的电荷量QR 2＝Q2＝2.4×10－5 C.【答案】 (1)0.4 A (2)4.8×10－5C (3)2.4×10－5C15．(12分)如下列图的电路中，电阻R 1＝9 Ω，R 2＝15 Ω，电源电动势E ＝12 V ，内阻r ＝1 Ω.如此：(1)当电流表示数为0.4 A 时，变阻器R 3的阻值多大？(2)R 3阻值多大时，它消耗的功率最大？(3)R 3阻值多大时，电源的输出功率最大？解析(1)设干路电流为I，根据并联电路的分流原理I2＝R3R2＋R3I①外电路的总电阻R＝R1＋R2R3R2＋R3②由闭合电路的欧姆定律：I＝ER＋r③由①②③可得R3＝30 Ω.(2)设阻值为R3′时，它消耗的功率最大为P3，此时电路总外电阻为：R′＝R1＋R2R3′R2＋R3′①干路电流I′＝ER′＋r②I3′＝R2R2＋R3′I′③P3＝I3′2R3′④由①②③④得：P3＝362·R3′25R3′2＋12R3′＋36＝36225R3′＋12＋36R3′.当36R3′＝R3′时，消耗的功率最大，即R3′＝6 Ω.(3)设阻值为R3″时，电源输出功率最大为P m，如此P m＝(ER＋r)2R.当外电路的总电阻R＝r时，电源输出功率最大，因为R>r，所以当R越接近r时，输出功率越大，如此只有当R3″＝0时，R最接近r，此时电源输出功率最大．【答案】(1)30 Ω(2)6 Ω(3)016．(12分)一电路如下列图，电源电动势E＝28 V，内阻r＝2 Ω，电阻R1＝12 Ω，R2＝R4＝4 Ω，R3＝8 Ω，C为平行板电容器，其电容C＝3.0 pF，虚线到两极板距离相等，极板长L＝0.20 m，两极板的间距d＝1.0×10－2 m.word - 11 - / 11(1)假设开关S 处于断开状态，如此当其闭合后，求流过R 4的总电荷量为多少？(2)假设开关S 断开时，有一带电微粒沿虚线方向以v 0＝2.0 m/s 的初速度射入C 的电场中，刚好沿虚线匀速运动，问：当开关S 闭合后，此带电微粒以一样初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？(要求写出计算和分析过程，g 取10 m/s 2)解析 (1)S 断开时，电阻R 3两端电压为U 3＝E R 2＋R 3＋r ·R 3＝16 V S 闭合后，外电路的电阻为R ＝R 1R 2＋R 3R 1＋R 2＋R 3＝6 Ω 路端电压为U ＝ER ＋r ·R ＝21 V电阻R 3两端电压为U ′3＝UR 2＋R 3·R 3＝14 V如此流过R 4的总电荷量为ΔQ ＝C (U 3－U ′3)＝6.0×10－12 C.(2)设带电微粒的质量为m ，电荷量为q ，当开关S 断开时，有qU 3d ＝mg 当开关S 闭合后，设带电微粒加速度为a ，如此mg －qU 3′d ＝ma 联立上式，解得加速度a ＝g8设带电微粒能从C 的电场中做类平抛运动射出，如此： 水平方向：t ＝L v 0，竖直方向：y ＝12at 2 由以上各式求得：y ＝6.25×10－3 m>d 2， 故带电微粒不能从C 的电场中射出．【答案】 (1)6.0×10－12 C (2)不能。
高考物理一轮总复习 电学综合训练(含解析)新人教版-新人教版高三全册物理试题
电学综合训练一、选择题：(此题共8小题，每一小题6分，共48分．在每一小题给出的四个选项中，其中第1～4题只有一项符合题目要求，第5～8题有多项符合题目要求，全部答对得6分，选对但不全得3分，错选得0分)1．如下列图，绝缘水平面上有两条平行光滑长直导轨，导轨左端接有电阻R ，电阻为r 的金属棒AB 垂直跨放在导轨上且与导轨接触良好，其他电阻不计．两导轨间存在竖直向下的匀强磁场．给AB 以水平向右的初速度v 0并开始计时，下面四幅反映AB 的速度v 随时间t 变化规律的图象中，可能正确的答案是( )解析：选D.AB 杆以水平向右的初速度v 0切割磁感线，在回路中充当电源，电路中产生的电流为I ＝Blv R ＋r ，AB 杆受到的安培力F 安＝BIl ＝B 2l 2v R ＋r，对AB 杆受力分析可知，水平方向合外力等于安培力，充当阻力使其减速，所以其加速度随速度的减小而减小，直到速度减为零时，加速度减为零，故D 项正确．2．如下列图，在磁感应强度大小为B 0的匀强磁场中，有一等腰直角三角形ACD .A 点有一根垂直于ACD 平面的直导线．当导线中通有图示方向的电流时，D 点的磁感应强度为零．如此C 点的磁感应强度大小为( )A. 0B ．B 0 C.2B 0 D ．2B 0解析：选C.由D 点的磁感应强度为零可知，通电直导线在D 点产生的磁场与空间中存在的匀强磁场的磁感应强度等大反向，所以匀强磁场方向垂直于AD 向下，由于C 点与D 点与A 等距离，所以通电直导线在C 点产生的磁场磁感应强度大小为B 0，方向垂直于AC 向左，如此C 点的磁感应强度大小为2B 0，故C 项正确．3．一个阻值为20 Ω的电阻，通有如下列图的电流，在一个周期内，前半个周期电流随时间按正弦规律变化，后半个周期电流为恒定电流，如此在一个周期内，电阻产生的热量为( )A ．0.2 JB ．0.4 JC ．0.6 JD ．0.8 J解析：选C.求解电阻产生的热量时应该用电流的有效值，由有效值的定义可得⎝⎛⎭⎪⎫I m 22R T 2＋I 22R T 2＝I 2RT 得，I ＝32A ，如此一个周期内电阻产生的热量为Q ＝I 2RT ＝0.6 J ，故C 项正确． 4．如图甲所示，单匝导线框abcd 固定于匀强磁场中，规定垂直纸面向里为磁场的正方向．从t ＝0时刻开始磁感应强度B 随时间t 变化关系如图乙所示，假设规定逆时针方向为感应电流i 的正方向，如此在下面四个反映线框里感应电流i 随时间t 变化规律的图象中，正确的答案是( )解析：选A.由法拉第电磁感应定律可得：E ＝N ΔBS Δt ，又i ＝E R，结合B t 图象可得，0～1 s 内线圈中产生的电流是恒定的，故C 、D 项错误；由B t 图象可知0～1 s 内垂直纸面向里的磁场磁通量在增大，由楞次定律可知线圈中产生的感应电流的方向为逆时针，与规定的正方向一样，所以为正值，故A 项正确，B 项错误．5．现有一组方向沿x 轴正方向的电场线，假设从x 轴的坐标原点由静止释放一个带电粒子，仅在电场力的作用下，该粒子沿着x 轴的正方向从x 1＝0处运动到x 2＝1.2 cm 处，其电势φ随位置x 坐标变化的情况如下列图．如下有关说法正确的答案是( )A ．该粒子一定带正电荷B ．在x 轴上x ＝0.6 cm 的位置，电场强度大小为0C ．该粒子从x 1＝0处运动到x 2＝1.2 cm 处的过程中，电势能一直减小D ．在x 轴上0～0.6 cm 的范围内的电场强度大于0.6～1.2 cm 的范围内的电场强度 解析：选AC.由于带电粒子由坐标原点由静止开始，仅在电场力的作用下，沿x 轴正方向运动，所以所受电场力方向沿x 轴正方向，与电场线的方向一致，故该粒子一定带正电荷，故A 项正确；由φx 图象中斜率表示电场强度可知，x ＝0.6 cm 处电场强度大小为5 000 V/m ，故B 项错；由φ－x 图象可知，从x ＝0.6 cm 到x ＝1.2 cm 的过程中，电势一直降低，由E p ＝qφ可知，正电荷的电势能一直减小，故C 项正确；由φ－x 图象中斜率表示电场强度可知，0～1.2 cm 的范围内电场强度不变，故D 项错误．6．如下列图的电路中，理想变压器原、副线圈匝数比为3∶1，原线圈接在电压为U 0的正弦式电流电源上，定值电阻R 1＝R 2，变压器原、副线圈两端的电压分别为U 1、U 2，通过原、副线圈中的电流分别为I 1、I 2，如此( )A ．I 1∶I 2＝1∶3B ． I 1∶I 2＝3∶1 C. U 1∶U 0＝1∶10 D ． U 2∶U 0＝3∶10解析：选AD.由于理想变压器原、副线圈匝数比为3∶1，所有原副线圈的电流之比是1∶3，故A 项正确；原副线圈两端的电压之比为3∶1，两个定值电阻两端的电压之比U R 1U R 2＝13，左边回路有U 0＝U R 1＋U 1，右边回路中有U 2＝U R 2，所以U 1∶U 0＝9∶10，故C 项错误；U 2∶U 0＝3∶10，故D 项正确．7．如下列图，在匀强磁场中匀速转动的单匝矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ，那么( ) A ．从图示位置开始，线圈转过90°时穿过线圈的磁通量最大 B ．线圈中感应电流的有效值为 2 A C ．任意时刻线圈中的感应电动势为e ＝4cos 2πTt (V) D ．从图示位置开始到线圈转过90°时的过程中，线圈中磁通量变化了T π解析：选ABC.从图示位置开始，线圈转过90°时，恰好位于中性面的位置，磁通量最大，故A 项正确；线圈转动产生的是正弦式交变电流，所以电流的有效值为I ＝I m 2，又E m ＝BSω＝BS 2πT ，转过60°时有i ＝E m r cos 2πT t ＝BSωrcos 60°＝1 A ，解得电流的有效值为I ＝ 2 A ，故B 项正确；任意时刻线圈中的感应电动势e ＝BSωcos 2πT t ＝4cos 2πT t ，故C 项正确；从图示位置开始到线圈转过90°的过程中，线圈中的磁通量变化了ΔΦ＝BS ＝2T π，故D 项错误．8．如下列图，在光滑绝缘水平地面上相距为L 处有两个完全一样的带正电小球A 和B ，它们的质量都为m ，现由静止释放B 球，同时A 球以大小为v 0的速度沿两小球连线方向向B 球运动，运动过程中，两球最小距离为L3，如下说法中正确的答案是( ) A ．距离最小时与开始时B 球的加速度之比为9∶1B ．从开始到距离最小的过程中，电势能的增加量为12mv 20 C ．A 、B 组成的系统动能的最小值是14mv 20 D ．B 球速度的最大值为v 0 解析：选AC.开始时，对B 球有：k q 2L 2＝ma 1 ，相距最小时，对B 球有：k q 2⎝ ⎛⎭⎪⎫L 32＝ma 2，如此有：a 2a 1＝91，故A 项正确；当两球相距最小时，两球速度一样，系统动能最小．对A 、B两球自B 球由静止释放至两球相距最小，由动量守恒定律得mv 0＝2mv ；由能量守恒得12mv 20＝12×2mv 2＋E p ，解得E p ＝14mv 20，故B 项错误；最小动能E k ＝12×2mv 2＝14mv 20，故C 项正确；当A 球速度减为零时，B 球速度增大到v 0 ，此时两球相距为L ，此后A 球反向加速，B 球继续加速，故D 项错误．二、非选择题(此题共3小题，共52分)9．(9分)在“描绘小灯泡的伏安特性曲线〞的实验中，所采用的小灯泡的规格为“2.5 V 0.3 A 〞，实验时采用的电路图如图甲所示．(1)某同学从实验室取出A 、B 两个材质一样的滑动变阻器，铭牌不清，从进货单中查知其中一个滑动变阻器的最大阻值为10 Ω，另一个为1 000 Ω，观察发现A 绕的导线粗而少，而B 绕的导线细而多，本实验应该选用______填(“A 〞或“B 〞)．(2)在实验测量中，某次电压表示数如图乙所示，如此其示数为______V ；此时电流表的示数可能为图丙中的______(填写图丙中各表下方的代号)．(3)假设实验得到另一小灯泡的伏安特性曲线(I U 图象)如图丁所示．假设将这个小灯泡接到电动势为1.5 V 、内阻为5 Ω的电源两端，如此小灯泡的工作电阻为______Ω，小灯泡消耗的功率是________W.解析：(1)由电阻定律R ＝ρL S可知，细而长的电阻大，粗而短的电阻小，而本实验采用分压式接法，应选用电阻小的，应当选A.(2)电压表量程选3 V，所以每小格表示0.1 V，所以读数为2.00 V，有估读数位；由于电压表示数略小于额定电压，所以电流表的示数略小于额定电流，故B项正确．(3)作出闭合电路欧姆定律的IU图象，与小灯泡的IU图象交于一点，其横纵坐标的比值即为小灯泡的工作电阻，为9.8 Ω ；横纵坐标的乘积即为小灯泡消耗的实际功率，为0.1 W.答案：(1)A(2)2.00 B(3)9.8(9.6～10均可) 0.110．(20分)如下列图，足够大的平行挡板A1、A2竖直放置，间距6L，两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN为理想分界面．Ⅰ区的磁感应强度为B0，方向垂直纸面向外，A1、A2上各有位置正对的小孔S1、S2，两孔与分界面MN的距离为L、质量为m、电量为＋q的粒子经宽度为d的匀强电场由静止加速后，沿水平方向从S1进入Ⅰ区，并直接偏转到MN上的P点，再进入Ⅱ区，P点与A1板的距离是L的k倍．不计重力，碰到挡板的粒子不予考虑．(1)假设k＝1，求匀强电场的电场强度E；(2)假设2＜k＜3，且粒子沿水平方向从S2射出，求出粒子在磁场中的速度大小v与k 的关系式．解析：(1)假设k＝1，如此有MP＝L，粒子在Ⅰ区匀强磁场中做匀速圆周运动，根据几何关系，该情况粒子的轨迹半径为：R＝L粒子在匀强磁场中做匀速圆周运动，如此有：qvB 0＝m v 2R粒子在匀强电场中加速，根据动能定理有：qEd ＝12mv 2 综合上式解得：E ＝qB 02L 22dm. (2)因为2＜k ＜3，且粒子沿水平方向从S 2射出，可知粒子在Ⅱ区只能发生一次偏转，该粒子运动轨迹如下列图由几何关系：R 2－(kL )2＝(R －L )2， 又有qvB 0＝m v 2R如此整理解得：v ＝qB 0L ＋k 2L 2m. 答案：(1)qB 20L 22dm (2)v ＝qB 0L ＋k 2L 2m11．(23分)如下列图，质量m A ＝0.8 kg 、带电量q ＝－4×10－3 C 的A球用长度l ＝0.8 m 的不可伸长的绝缘轻线悬吊在O 点，O 点右侧有竖直向下的匀强电场，场强E ＝5×103 N/C.质量m B ＝0.2 kg 不带电的B 球静止在光滑水平轨道上，右侧紧贴着压缩并锁定的轻质弹簧，弹簧右端与固定挡板连接，弹性势能为3.6 J ．现将A 球拉至左边与圆心等高处由静止释放，将弹簧解除锁定，B 球离开弹簧后，恰好与第一次运动到最低点的A 球相碰，并结合为一整体C ，同时撤去水平轨道．A 、B 、C 均可视为质点，线始终未被拉断，g ＝10 m/s 2.求：(1)碰撞过程中A 球对B 球做的功和冲量大小；(2)碰后C 第一次离开电场时的速度大小；(3)C 每次离开最高点时，电场立即消失，到达最低点时，电场又重新恢复，不考虑电场瞬间变化产生的影响，求C 每次离开电场前瞬间绳子受到的拉力．解析：(1)由机械能守恒定律12m A v 2A ＝m A gl 得碰前A 的速度大小v A ＝4 m/s 方向向右由E ＝12m B v 2B 得碰前B 的速度大小v B ＝6 m/s 方向向左由动量守恒守律m A v A －m B v B ＝(m A ＋m B )v C得v C ＝2 m/s 方向向右A 对B 所做的功W ＝12m B v 2C －E ＝－3.2 JA 对B 的冲量I ＝m B vC －(－m B v B )＝1.6 N·s(2)碰后，C 整体受到电场力F ＝qE 因F －m C g ＞m C v 2C l，可知C 先做类平抛运动 如此x ＝v C t ，y ＝12at 2，qE －m C g ＝m C a (y －l )2＋x 2＝l 2联立解得x ＝0.8 m ，y ＝0.8 m ，t ＝0.4 s即C 刚好在圆心等高处线被拉直，此时C 向上的速度为v y ＝at ＝4 m/s设C 第一次运动到最高点速度为v 1，由动能定理(F －m C g )l ＝12m C v 21－12m C v 2y 得v 1＝42≈5.66 m/s(3)设C 从最高点运动到最低点时的速度为v .由动能定律m C g ×2l ＝12m C v 2－12m C v 21 得 v ＝8 m/s 由于F T ＋F －m C g ＝m C v 2l，可知F T ＞0，故C 之后每一次通过最低点均能一直做圆周运动 设C 第n 次经过最高点时的速度为v n .如此(n －1)qE ×2l ＝12m C v 2n －12m C v 21，(n ＝1,2,3……) 由牛顿第二定律得F T ＋m C g －F ＝m C v 2n l解得F T ＝10(8n －3)N ，(n ＝1,2,3……)答案：(1)－3.2 J 1.6 N·s (2)5.66 m/s(3)10(8n －3)N ，(n ＝1,2,3……)。

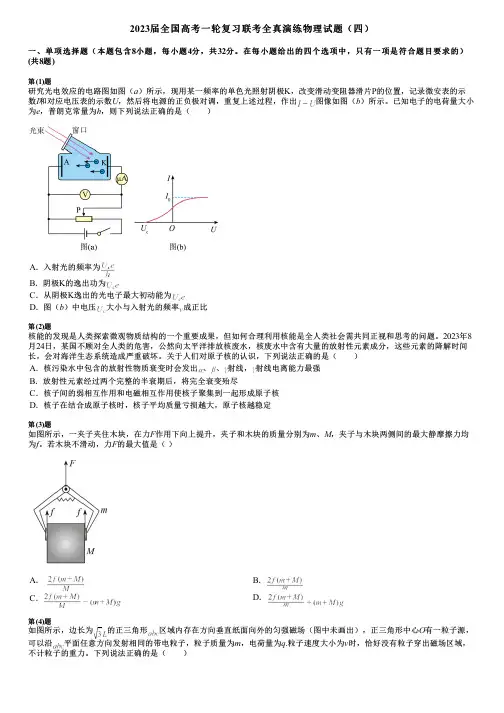

2023届全国高考一轮复习联考全真演练物理试题(四)
2023届全国高考一轮复习联考全真演练物理试题（四）一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题研究光电效应的电路图如图（a）所示，现用某一频率的单色光照射阴极K，改变滑动变阻器滑片P的位置，记录微安表的示数I和对应电压表的示数U，然后将电源的正负极对调，重复上述过程，作出图像如图（b）所示。
已知电子的电荷量大小为e，普朗克常量为h，则下列说法正确的是（ ）A．入射光的频率为B．阴极K的逸出功为C．从阴极K逸出的光电子最大初动能为D．图（b）中电压大小与入射光的频率成正比第(2)题核能的发现是人类探索微观物质结构的一个重要成果，但如何合理利用核能是全人类社会需共同正视和思考的问题。
2023年8月24日，某国不顾对全人类的危害，公然向太平洋排放核废水，核废水中含有大量的放射性元素成分，这些元素的降解时间长，会对海洋生态系统造成严重破坏。
关于人们对原子核的认识，下列说法正确的是（ ）A．核污染水中包含的放射性物质衰变时会发出、、射线，射线电离能力最强B．放射性元素经过两个完整的半衰期后，将完全衰变殆尽C．核子间的弱相互作用和电磁相互作用使核子聚集到一起形成原子核D．核子在结合成原子核时，核子平均质量亏损越大，原子核越稳定第(3)题如图所示，一夹子夹住木块，在力F作用下向上提升，夹子和木块的质量分别为m、M，夹子与木块两侧间的最大静摩擦力均为f。
若木块不滑动，力F的最大值是（）A．B．C．D．第(4)题如图所示，边长为的正三角形区域内存在方向垂直纸面向外的匀强磁场（图中未画出），正三角形中心O有一粒子源，可以沿平面任意方向发射相同的带电粒子，粒子质量为m，电荷量为q.粒子速度大小为v时，恰好没有粒子穿出磁场区域，不计粒子的重力。
下列说法正确的是（ ）A．磁感应强度大小为B．磁感应强度大小为C．若发射粒子速度为时，在磁场中运动的最短时间为D．若发射粒子速度为时，在磁场中运动的最短时间为第(5)题小明站在装有力传感器的台秤上，完成下蹲、起立动作。
2023届全国高考一轮复习联考全真演练物理试题(四)
2023届全国高考一轮复习联考全真演练物理试题（四）一、单选题 (共6题)第(1)题如图甲所示，电荷量相同的两正电荷固定在同一水平高处，它们连线的中点为O点。
一绝缘细杆竖直放置在两电荷连线的中垂线上，杆上A点与O点间距离为。
一带电小球套在杆上从A点由静止释放运动到O点，该过程中小球动能随下降距离h变化的图像如图乙所示。
若忽略一切阻力，则下列说法正确的是（ ）A．小球带负电B．小球的机械能一直在减少C．连线上场强最大的位置为距A点处D．小球所受的合外力先减小后增大第(2)题地球上只有百万分之一的碳是以碳14形式存在于大气中。
能自发进行衰变，关于发生衰变下列说法正确的是（）A．衰变放出的粒子来自于的核外电子B．衰变产生的新核是C．衰变产生的新核的比结合能比大D．衰变放出的粒子带负电，具有很强的电离能力第(3)题小飞同学在洗盘子的时候发现当水流稳定时，从水龙头流下的水柱从上到下越来越细，如图所示。
小飞同学将盘子放在水龙头下一定距离，仔细观察后，水流对盘子的冲击力基本稳定，经过测量，水流对盘子的冲击力为F。
已知水龙头的横截面积为，出水速度为，水的密度为，重力加速度为g。
水接触盘子后速度立刻变为零，空气阻力不计。
下列说法正确的是（）A．盘子距水龙头的高度为B．盘子距水龙头的高度无法求出C．与盘子接触的水柱横截面积无法求出D．与盘子接触的水流速度可以求出第(4)题以下自然（生活）现象或实验与“光是一种波”的观点不相符的是（ ）A．用标准平面检查光学平面的平整程度B．白光照射水面油膜呈现彩色图样C．一束白光从空气射入玻璃三棱镜后形成彩色条纹D．柏油马路和湖面上反射的耀眼的眩光，它会使人的视觉疲劳。
戴上一种由偏振片制成的太阳镜，可解决眩光问题第(5)题如图所示，置于管口T前的声源发出一列单一频率声波，分成两列强度不同的声波分别沿A、B两管传播到出口O。
先调节A、B 两管等长，O处探测到声波强度为400个单位，然后将A管拉长，在O处第一次探测到声波强度最小，其强度为100个单位。
高考物理一轮复习电学综合测试卷
电学综合测试卷五时间：90分钟满分：110分学校:___________姓名：___________班级：___________考号：___________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）评卷人得分一、单选题(本大题共8小题，每小题5分，共40分。
在每小题给出的四个选项中. 1~8题只有一项符合题目要求)1．如图所示，一质量为m、电荷量为q(q>0)的带电小球A（可视为点电荷）用绝缘细线悬挂在O点。
空间存在水平方向的匀强电场(图中未画出)，小球A静止时细线与竖直方向的夹角θ=60°，则匀强电场强度大小为A． B．C． D．2．如图1所示，两根材料相同、粗细不同的均匀导体A、B叠在一起串联接入电路，从上往下测得两导体沿长度方向的电势变化如图2所示，已知导体A的电阻为R，则导体B的电阻为( )A．R B． 2R C． 3R D． 4R3．3．如图所示，实线表示在竖直平面内的匀强电场的电场线，电场线与水平方向成α角，匀强磁场与电场正交，方向垂直纸面。
有一带电液滴沿虚线L斜向上做直线运动，L与水平方向成β角，且αβ>，则下列说法中正确的是A．磁场方向一定垂直纸面向里B．液滴一定带正电C．液滴有可能做匀变速直线运动D．撤去磁场，液滴一定做类平抛运动4．如图所示，半径为只的光滑半圆弧绝缘轨道固定在竖直面内，磁感应强度为B的勻强磁场方向垂直轨道平面向里。
一可视为质点，质量为m，电荷量为q(q>0)的小球由轨道左端A处无初速度滑下，当小球滑至轨道最低点C时，给小球再施加一始终水平向右的外力F，使小球能保持不变的速率滑过轨道右侧的D点，若小球始终与轨道接触，重力加速度为g，则下列判断正确的是A．小球在C点受到的洛伦兹力大小为qB gRB．小球在C点对轨道的压力大小为3mg qB2gRC．小球从C到D的过程中，外力F大小保持不变D．小球从C到D的过程中，外力F的功率不变5．已知某交变电流在一个周期内的波形如图所示，则该电流通过一阻值为10 Ω的电阻时的发热功率是( )A． 16 W B． 18 W C． .5 W D． 28 W6．如图所示,理想变压器副线圈接有两个相同的灯泡L1和L2.R为定值电阻. S处于断开状态。
2024届全国高考一轮复习联考物理试题(四)
2024届全国高考一轮复习联考物理试题（四）一、单选题 (共6题)第(1)题如图甲所示为α粒子散射实验装置的剖面图，图中铅盒内的放射性元素钋（Po）所放出的α粒子由铅盒上的小孔射出，形成一束很细的粒子束打到金箔上。
α粒子束能穿过很薄的金箔打到荧光屏上，并产生闪光，这些闪光可以通过显微镜观察；α粒子穿越金箔前后运动方向之间的夹角θ称为散射角，如图乙所示，荧光屏和显微镜可一起绕金箔沿圆周转动，以便观察α粒子穿过金箔后散射角的变化情况。
下列说法正确的是（ ）A．整个装置可以不放在抽成真空的容器中B．α粒子散射实验的结果表明，少数α粒子穿过金箔后，散射角很小（平均为2°~3°），几乎沿原方向前进C．α粒子散射实验中观察到的个别α粒子被反弹回来，就像“一颗炮弹射向一张薄纸会反弹回来”，这种现象可用“枣糕模型”来解释D．原子的核式结构模型有些类似太阳系，原子核犹如太阳，电子犹如行星，可称为原子的“行星模型”第(2)题如图所示，在2022年北京冬奥会高山滑雪男子大回转比赛中，中国选手张洋铭沿着雪道加速滑下，途经a、b、c、d四个位置。
若将此过程视为匀加速直线运动，张洋铭在ab、bc、cd三段位移内速度增加量之比为1：2：1，a、b之间的距离为L1，c、d之间的距离为L3，则b、c之间的距离L2为（ ）A．B．C．D．第(3)题在日常生活中，静电现象对人们的影响很大，只有掌握静电的特点，才能让静电为人类造福，有效防止静电给人类带来的危害，关于静电的应用与静电危害的防止，下列说法正确的是（ ）A．为了防止静电危害，通常把避雷针顶端设计成球形，飞机轮胎用绝缘胶制成B．静电复印是利用正负电荷之间相互吸引的原理制成的C．为了防止静电引起麻醉药的燃烧，医院的麻醉师要穿戴绝缘性能良好的化纤制服D．静电植绒是利用同种电荷相斥而使绒毛吸附在底料上第(4)题一物体做直线运动，0时刻处在坐标原点处，运动过程中的v2-x图像如图所示，一段过程中纵轴的变化量为m，对应的横轴变化量为n，且这个过程对应的时间长为Δt，这段过程的中间时刻与0时刻的时间间隔为2.5Δt，则0时刻物体的速度为（ ）A．B．C．D．第(5)题某同学在平静的水面上进行实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学综合测试卷四【时间：90分钟满分：110分】学校:___________姓名：___________班级：___________考号：___________ 注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 第I 卷（选择题）一、单选题(本大题共8小题，每小题5分，共40分。
在每小题给出的四个选项中. 1~8题只有一项符合题目要求)1．如图所示，真空中有两个等量异种点电荷A 、B ，M 、N 、O 是AB 连线的垂线上的点，且AO ＞OB 一带正电的试探电荷仅受电场力作用，运动轨迹如图中实线所示，设M 、N 两点的电势分别为φM 、φN ，此电荷在M 、N 两点的加速度分别为a M 、a N ，此电荷在M 、N 两点的电势能分别为E PM 、E PN ，下列判断中正确的是（ ）A ． a M ＞a NB ． φM ＞φNC ． E PM <E PND ． B 点电荷一定带正电2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I 。
现将电源、电流表的位置互调，则电流表的示数（ ）A ． 可能增大B ． 可能减小 C． 一定不变 D ． 由于R 1、R 2、R 3大小关系不知，故无法判定3．如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a 、b 、c ，以不同的速率对准圆心O 沿着AO 方向射入磁场，其运动轨迹如图。
若带电粒子只受磁场力的作用，则下列说法正确的是A ． 它们做圆周运动的周期T a <T b <T cB． a粒子在磁场中运动时间最短C．三粒子离开磁场时速度方向仍然相同D． c粒子速率最大4．三根平行的直导线，分别垂直地通过一个等腰直角三角形的三个项点，如图所示，现使每条通电导线在斜边中点O所产生的磁感应强度的大小为B．下列说法正确的是A． O点的磁感应强度大小为2BB． O点的磁感应强度大小为C． O点的磁感应强度方向水平向右D． O点的磁感应强度方向沿O方向指向5．为了测量高电压和强电流，常用到变压器的有关原理。
如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器．若电压互感器上下线圈的匝数比为1 000：1，电流互感器上下线圈的匝数比为1：100，并且知道电压表示数为220V，电流表示数为10A，下列说法正确的是（）A．两输电线的电压为220VB．L2中的电流强度为10AC．电路中输送的功率为2.2×108 WD．两输电线间的电阻为22Ω6．如图1，理想变压器原、副线圈匝数比n1 :n2=3:1，和均为理想电表，灯泡L1、L2的电阻均为5Ω。
AB 端电压如图2所示。
下列说法正确的是（）A．通过灯泡L1的电流频率为20Hz B．的读数为 AC．的读数为5V D．变压器的输入功率为30W7．如图所示，面积为S的矩形线圈共N匝，线圈总电阻为R，在磁感应强度为B、方向垂直纸面向里的匀强磁场中以竖直线OO′为轴，以角速度ω，匀速旋转，图示位置C与纸面共面，位置A与位置C成45°角。
线圈从位置A转过90°到达位置B的过程中，下列说法正确的是A．平均电动势为2NBSωB．通过线圈某一截面的电量q=0C．为保证线圈匀速旋转，外界须向线圈输入的能量应为2224N B SRπωD．在此转动过程中，电流方向不发生改变8．如图所示，正方形ABCD区域内存在垂直纸面向里的匀强磁场。
一个等腰直角三角形导体框abc与ABCD在同一平面内，bc边与磁场的边界BC在同一直线上，bc的长是BC长的一半。
现让导体框匀速向右通过磁场区，速度方向始终平行于BC边。
设沿顺时针方向为感应电流的正方向，则在导体框穿过磁场区的过程中，导体框中产生的感应电流随时间变化关系图象正确的是A ． AB ． BC ． CD ． D二、多选题(本大题共4小题，每小题5分，共20分。
在每小题给出的四个选项中.有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
)9．如图所示的电路中，电源电动势为E ，内电阻为r ，电压表均为理想的，当电阻R 3的阻值发生变化，其他电阻的阻值保持不变时，发现电压表V 2的示数减小．由此可以判定A ． 电压表V l 的示数可能减小B ． 电压表V 3的示数一定增大C ． 电压表V l 、V 3的示数都增大，且V l 的增加量较多D ． 电容器的带电荷量可能减小10．如图所示，水平放置的粗糙U 形框架上接一个阻值为R 0的电阻，放在垂直纸面向里、磁感应强度大小为B 的匀强磁场中，一个半径为L 、质量为m 的半圆形硬导体AC 在水平向右的恒定拉力F 作用下，由静止开始运动距离d 后速度达到v ，半圆形硬导体AC 的电阻为r ，其余电阻不计．下列说法正确的是( )A ． 此时AC 两端电压为U AC ＝2BLvB ． 此时AC 两端电压为C ． 此过程中电路产生的电热为D ． 此过程中通过电阻R0的电荷量为11．如图所示，MN 是纸面内的一条直线，其所在空间充满与纸面平行的匀强电场或与纸面垂直的匀强磁场（场区都足够大），现有一重力不计的带电粒子从MN 上的O 点以水平初速度v 0射入场区，下列有关判断正确的是：A ． 如果粒子回到MN 上时速度增大，则该空间存在的一定是电场B ． 如果粒子回到MN 上时速度大小不变，则该空间存在的一定是电场C ． 若只改变粒子的速度大小发现粒子再回到MN 上时与其所成夹角不变，则该空间存在的一定是磁场D ． 如果只改变粒子的速度大小，发现粒子再回到MN 所用的时间不变，则空间存在的一定是磁场12．如图所示，边长为L 的等边三角形ABC 为两有界匀强磁场的理想边界，三角形内的磁场方向垂直纸面向外，磁感应强度大小为B ，三角形外的磁场（足够大）方向垂直纸面向里，磁感应强度大小也为B 。
把粒子源放在顶点A 处，它将沿∠A 的角平分线发射质量为m 、电荷量为q 、初速度为v 0的带电粒子（粒子重力不计）。
粒子在磁场中运动的周期为T ，对从A 射出的粒子A ． 若带负电， 0qBL v m =，第一次到达C 点所用时间为16Tt = B ． 若带负电， 02qBL v m =，第一次到达C 点所用时间为23Tt = C ． 若带正电， 0qBL v m =，第一次到达C 点所用时间为356Tt = D ． 若带正电， 02qBLv m=，第一次到达C 点所用时间为4t T =第II 卷（非选择题）三、实验题（本大题共2小题，第13题4分、14题6分；共10分）13．为了测量量程为3V，内阻约几千欧的电压表内阻。
(1)先用多用电表粗测其内阻，如图甲所示，其中红表笔应连接____(填“－”、“3V”或“15V”)接线柱，如图乙所示，欧姆表的读数为____Ω(2)为进一步测量其内阻，设计了如图丙所示的电路，其中多用电表选择开关打到直流电流档，如图丁所示，红表笔应连接电压表的____(填“－”、“3V”或“15V”)接线柱。
连接电路后，进行正确操作。
如图戊所示，伏特表的读数为____V。
此时多用电表的读数为0.45mA，则电压表的内阻___Ω14．某同学设计了一个“测定电源电动势和内阻”的实验，可供选择的器材如下：A．待测干电池一节B．电流表A(量程为0～60 mA，内阻为R A＝18 Ω)C．电压表V(量程为0～3 V，内阻R V约3 kΩ)D．滑动变阻器R1(0～5 Ω)E．滑动变阻器R2(0～30 Ω)F．定值电阻R3(阻值为2 Ω)G．定值电阻R4(阻值为10 Ω)(1)为完成实验，滑动变阻器应该选________，定值电阻应该选________(填写器材后面的代号)；(2)请完善图a中的电路图_____________；(3)根据图b中已描的点画出UI图象____________，由图象得该电源的电动势E＝________V，内阻r＝________Ω(结果保留三位有效数字)。
四、解答题（本大题共4小题，第15、16题每题9分；第17、18题每题11分；共40分）abcd的边长ab＝cd＝50 cm，bc＝ad＝20 cm，匝数n＝100，线圈的总电阻r＝0.20 Ω，线圈在磁感强度B＝0.050 T的匀强磁场中绕垂直于磁场的转轴OO′匀速转动，线圈两端通过电刷E、F与阻值R＝4.8 Ω的定值电阻连接，当线圈以角速度ω匀速转动时，发电机的输出功率为2.16×103W，计算中π取3.(1)推导发电机线圈产生感应电动势的最大值的表达式E m＝nBSω(其中S表示线圈的面积)；(2)求线圈转动的角速度ω；(3)求线圈以ω角速度转动100圈过程中发电机产生的电能．16．如图所示，电源两端电压U保持不变。
当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻R A的电功率为P A；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为R B时，电压表的示数U2为2V，电流表的示数为I2，电阻R B的电功率为P B；当开关S1闭合、S2断开，滑动变阻器滑片P位于最右端时，电阻R2的电功率为8W。
已知：R1:R2=2:1，P1:P B=1:10，U1:U2=3:2。
求：(1)电源两端的电压U；(2)电阻R2的阻值；(3)电阻R A的电功率P A。
17．如图所示，水平方向的圆形磁场区域与竖直边界MN相切于C点，磁场半径为R，C点与磁场圆心O等高。
边界PQ、荧光屏GH均与MN平行，且MN与PQ之间间距为，PQ与GH之间的间距为R。
在PQ、GH间存在竖直向下的匀强电场，电场强度。
现从O点正下方的A点同时垂直磁场方向射入两个相同的带电粒子1和2，它们的质量为m，电量为+q，速度大小均为v0；粒子1的速度方向指向O点，粒子2的速度方向与AO成300夹角斜向右上方。
粒子1恰能从C点射出磁场。
粒子视为质点，在图示平面内运动，电荷量保持不变，不计空气阻力、重力，忽略边缘效应。
(1)求圆形磁场的磁感应强度B；(2)求两粒子从进入磁场到荧光屏所用时间之差Δt；(3)若在OA右侧磁场外空间到PQ之间加一个水平向右的匀强电场E/=kE，（其中k>0)，试分析是否存在某个k，使两粒子能打在荧光屏的同一点。
若存在，求k的值；若不存在，说明理由。
18．如图所示，在竖直平面内有一质量为M的Π形线框abcd，水平边bc长为L，电阻为r，竖直边ab与cd的电阻不计；线框的上部处于与线框平面垂直的匀强磁场Ⅰ区域中，磁感应强度为B1，磁场Ⅰ区域的水平下边界（图中虚线）与bc边的距离为H。
