电位器阻值范围
常用电阻、电位器、电阻阻值
常用电阻阻值表精度为5％的碳膜电阻, 以欧姆为单位的标称值：1.0 5.6 33 160 82510K 3.9K2.7M20K 100K1.1 6.2 36 180 91560K 4.3K3M22K 110K1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1.1K680K 5.1K3.6M27K 130K1.5 8.2 47 240 1.2K750K 5.6K3.9M30K 150K1.6 9.1 51 270 1.3K820K 6.2K4.3M33K 160K1.8 10 56 300 1.5K910K 6.6K4.7M36K 180K2.0 11 62 330 1.6K1M 7.5K5.1M39K 200K2.2 12 68 360 1.8K1.1M 8.2K5.6M43K 220K2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2.2K1.3M 10K6.8M51K 270K3.0 16 91 470 2.4K1.5M 11K7.5M56K 300K3.3 18 100 510 2.7K1.6M 12K8.2M62K 330K3.6 20 110 560 3K13K 68K 360K3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30以欧姆为单位的标称值：精度为1％的金属膜电阻,10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K 120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K 150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K 160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K 191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2 K 6.2K 21K 62K215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K 287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K 332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K 340K电阻本身的阻值常用的有161 种1，1.1 ，1.2 ，1.3 ，1.5 ，1.6 ，1.8 2，2.2 ，2.4 ，2.7 ，3，3.3 ， 3.6 ，3.94.3 ，4.75.1 ，5.66.2 ，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，6875 82，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K 20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。
电位器阻值范围

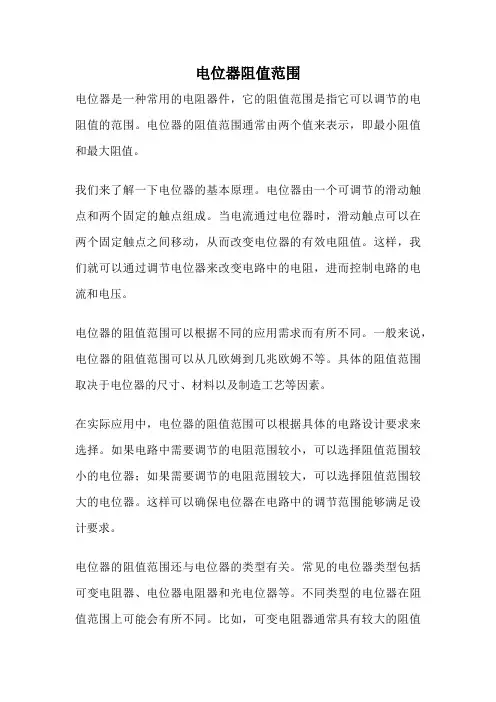

电位器阻值范围电位器是一种常用的电阻器件，它的阻值范围是指它可以调节的电阻值的范围。
电位器的阻值范围通常由两个值来表示，即最小阻值和最大阻值。
我们来了解一下电位器的基本原理。
电位器由一个可调节的滑动触点和两个固定的触点组成。
当电流通过电位器时，滑动触点可以在两个固定触点之间移动，从而改变电位器的有效电阻值。
这样，我们就可以通过调节电位器来改变电路中的电阻，进而控制电路的电流和电压。
电位器的阻值范围可以根据不同的应用需求而有所不同。
一般来说，电位器的阻值范围可以从几欧姆到几兆欧姆不等。
具体的阻值范围取决于电位器的尺寸、材料以及制造工艺等因素。
在实际应用中，电位器的阻值范围可以根据具体的电路设计要求来选择。
如果电路中需要调节的电阻范围较小，可以选择阻值范围较小的电位器；如果需要调节的电阻范围较大，可以选择阻值范围较大的电位器。
这样可以确保电位器在电路中的调节范围能够满足设计要求。
电位器的阻值范围还与电位器的类型有关。
常见的电位器类型包括可变电阻器、电位器电阻器和光电位器等。
不同类型的电位器在阻值范围上可能会有所不同。
比如，可变电阻器通常具有较大的阻值范围，可以达到几兆欧姆；而电位器电阻器的阻值范围相对较小，一般在几千欧姆到几十千欧姆之间。
在电路设计和实际应用中，选择合适的电位器阻值范围非常重要。
如果选择的电位器阻值范围过小，可能无法满足电路的调节要求；如果选择的电位器阻值范围过大，可能会增加电路的成本和功耗。
因此，我们需要根据具体的应用需求来选择适合的电位器阻值范围，以确保电路的正常工作和性能优化。
电位器的阻值范围是指它可以调节的电阻值的范围。
在电路设计和实际应用中，选择合适的电位器阻值范围非常重要。
电位器的阻值范围可以根据具体的应用需求来选择，以确保电路的正常工作和性能优化。
电位器型号命名方法

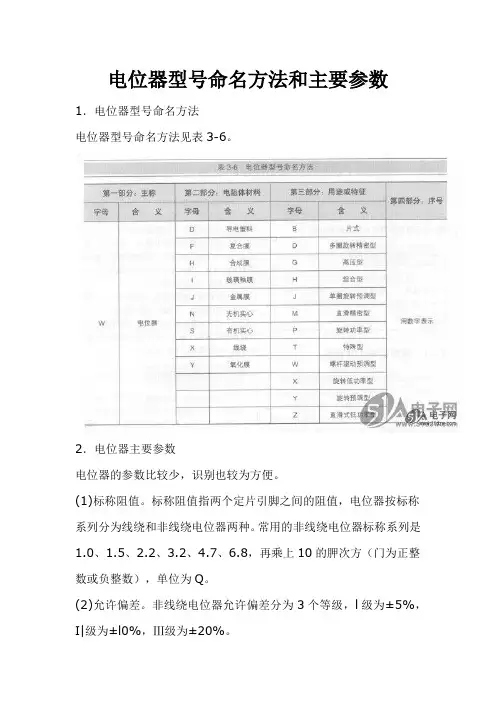

电位器型号命名方法和主要参数1．电位器型号命名方法电位器型号命名方法见表3-6。
2．电位器主要参数电位器的参数比较少，识别也较为方便。
(1)标称阻值。
标称阻值指两个定片引脚之间的阻值，电位器按标称系列分为线绕和非线绕电位器两种。
常用的非线绕电位器标称系列是1.0、1.5、2.2、3.2、4.7、6.8，再乘上10的胛次方（门为正整数或负整数），单位为Q。
(2)允许偏差。
非线绕电位器允许偏差分为3个等级，l级为±5%，I|级为±l0%，Ⅲ级为±20%。
(3)额定功率，它是指电位器在交流或直流电路中，当大气压力为650～800mmHg(1mmHg=1.3332×l02Pa)、在规定环境温度下所能承受的最大允许功耗。
非线绕电位器的额定功率系列为0.05W、O.lW、0.25W、0.5W、1W、2W、3W。
(4)噪声。
这是衡量电位器性能的一个重要参数，电位器的噪声有3种。
①热噪声。
②电流噪声。
热噪声和电流噪声是动片触点不滑动时两个定片之间的噪声，又称静噪声。
静噪声是电位器的固定噪声，很小。
⑧动噪声。
动噪声是电位器的特有噪声，是主要噪声。
产生动噪声的原因很多，主要原因是电阻体的结构不均匀，以及动片触点与电阻体的接触噪声，后者随着电位器使用时间的延长而变得越来越大。
3．电位器参数识别方法电位器的参数表示方法采用直标法，LG-JT02通常将标称阻值及允许偏差、额定功率和类型标注在电位器的外壳上，一些小型电位器上只标出标称阻值。
举例说明：某电位器外壳上标出51k-0.25/X，其中“51k”表示标称阻值为51k(l，“0.25”表示额定功率为0.25W，“X”表示是X型电位器。
电位器参数的标识方法
电位器参数的标识方法通常采A6A2-CWZ3C用直接标注法，即用字母和数字直接将有关参数标注在电位器的壳体上，用以表示电位器的型号、类别、标称阻值、额定功率和误差等。
电位器的标称阻值的标识方法通常有两种：一种是在外壳上直接标出其电阻最大值，其电阻最小值一般视为零；另一种是用三位有效数字表示，前两位有效数字表示电阻的有效值，第三位数字表示倍率。
例如，标识为“332”的电位器，其最大阻值为：33 Xl02=3300Q=3.3kQ。
在选用电位器时，除了要注意其电阻值、额定功率、体积大小以及安装是否方便外，还要注意电位器阻值的变化规律。
几种常用的电位器1．线绕电位器线绕电位器是利用康铜丝或镍铬合金电阻丝绕在一个环状骨架上制成的。
这种电位器额定功率大（几瓦或数十瓦）、耐温高、耐磨性能好、噪声低，阻值可以调得很精确而且稳定性好。
它一般是直线式电位器，其型号为WX-×××。
线绕电位器的阻值范围比较小，一般为几十欧姆至几千欧姆之间，阻值允许偏差为±5%、±10%和±20%。
这种电位器通常用于电源调节或大电流分压电路中。
由于它是电阻丝绕制而成，其电感量较大，故线绕电位器很少用于高频电路。
线绕电位器的外形见图1-18。
2．碳膜电位器碳膜电位器的电阻体是用碳粉和树脂的混合物喷涂（蒸涂）在马蹄形胶木板上制成，碳膜涂有一层银粉，以确保碳膜片与引出线接触良好。
电位器的中间引线是由与轴相连的滑动簧片和电阻体胶木片上的接触环实现连接，碳膜电位器的外形、内部结枸及连接方式如图1-25所示。
碳膜电位器的型号为WTX×，其额定功率常用的有O.lW、0.25W和0.5W三种，最高工作电压为200V，电阻的标称阻值为510Q～5.1MQ。
碳膜电位器的优点是结构简单、成本低、噪声小、电阻范围宽、寿命长，其缺点是功率较小（一般小于2W，否则体积较大）、耐热及耐湿性能差、滑动噪声与温度系数也较大，在家用电器电路中应用广泛。
常用电阻种类
常用电阻种类
电阻是电路中常见的元件之一，它的作用是限制电流的流动，使电路中的电流、电压、功率等参数得到合理的控制。
根据电阻的材料、结构和特性，电阻可以分为多种类型。
下面我们来介绍一下常用的电阻种类。
1. 炭膜电阻
炭膜电阻是一种常见的电阻，它的外观呈现黑色，具有较高的稳定性和精度。
炭膜电阻的特点是阻值范围广，可达到几千兆欧姆，而且价格相对较低，因此在电子电路中应用广泛。
2. 金属膜电阻
金属膜电阻是一种以金属薄膜为电阻材料的电阻，它的特点是精度高、稳定性好、温度系数小，因此在高精度电路中应用广泛。
金属膜电阻的阻值范围一般在几欧姆到几兆欧姆之间。
3. 电位器
电位器是一种可调电阻，它的阻值可以通过旋转电位器的旋钮来调节。
电位器的特点是阻值范围广，可达到几千兆欧姆，而且具有可调性，因此在电子电路中应用广泛。
4. 电容式电阻
电容式电阻是一种以电容为基础的电阻，它的特点是阻值范围广，可达到几千兆欧姆，而且具有较高的精度和稳定性。
电容式电阻的应用范围广泛，包括电子电路、通信设备、计算机等领域。
5. 电感式电阻
电感式电阻是一种以电感为基础的电阻，它的特点是阻值范围广，可达到几千兆欧姆，而且具有较高的精度和稳定性。
电感式电阻的应用范围广泛，包括电子电路、通信设备、计算机等领域。
电阻是电子电路中不可或缺的元件之一，不同类型的电阻具有不同的特点和应用范围，我们需要根据具体的需求来选择合适的电阻。
如何选用合适的电位器
如何选用合适的电位器电位器是一种常见的电子元器件，用于调节电路中的电压或电流。
它具有调节范围广、可靠性高的特点，因此在电子设备中得到广泛应用。
选择合适的电位器是确保电路正常工作的重要步骤，下面将介绍一些选用电位器的基本原则和注意事项。
首先，确定你所需的电位器类型。
常见的电位器类型有可变电阻式电位器和可变电容式电位器。
可变电阻式电位器用于调节电路中的电压，而可变电容式电位器主要用于调节电路中的电流。
所以，你需要根据你的具体需求选择合适的电位器类型。
接下来，确定所需的电位器值。
电位器的阻值通常由电阻值表示，单位为欧姆（Ω）。
正确选择电位器值很重要，因为它将直接影响到电路的工作性能。
较大的电位器值可以提供更大的调节范围，但可能会导致电阻的不稳定性增加。
较小的电位器值可以提供更高的精确性，但调节范围较小。
因此，你需要根据你的具体需求，权衡这两个方面，选择合适的电位器值。
此外，还需要注意电位器的功率。
电位器的功率指的是它能够承受的最大功率。
选择合适的电位器功率是确保电路正常工作的关键。
如果电位器功率较低，可能会导致过热和烧毁。
因此，你需要根据电路中的功率需求，选择能够承受该功率的电位器。
还有一个需要考虑的因素是电位器的尺寸。
电位器的尺寸通常由宽度、高度和深度表示。
选择合适的电位器尺寸是确保电位器能够适应你的电路的物理空间要求的重要因素。
如果电位器尺寸太大，可能无法安装在电路板上，而太小的电位器可能无法提供足够的调节范围。
因此，你需要根据你的电路的物理空间要求，选择合适的电位器尺寸。
最后，还需要考虑电位器的可靠性和稳定性。
电位器的可靠性是指它在长时间使用过程中能够保持其性能不变的能力。
电位器的稳定性是指它在不同工作条件下能够提供相同的调节范围和阻值的能力。
选择具有高可靠性和稳定性的电位器是确保电路正常工作的关键。
通常，你可以通过查看电位器的技术规格和选择来评估其可靠性和稳定性。
综上所述，选择合适的电位器是确保电路正常工作的关键步骤。
3296电位器
按IEC68-2-3,Ca,96h △R≤±10％R，△R1≥100MΩ
28±2圈 ≤35mN·m 阻值允许偏差（±10%不标注） 阻值代码，产品型号
标准包装
50只/管
品牌 标称阻值 额定功率
种类
BAOTER 10-2M（Ω）
0.5（W） 多圈
3296电位器 型号
容许偏差 最高工作电压
3296 10% 640（V）
电Байду номын сангаас特性
标称阻值范围 阻值允许偏差
终端电阻 接触电阻变化
绝缘电阻 耐电压
极限动触点电流 有效电行程
10Ω—2MΩ ±10％
≤1％R或10Ω CRV≤3％R或5Ω R1≥1GΩ(100Vdc)
640Vac 100mA >总机械行程的70%
环境特性
额定功率 温度范围 温度系数
碰撞 温度变化 循环5次
振动
气候顺序
0.5W@＋70℃ ，OW@＋100℃ －55℃—＋100℃
±250ppm／℃，±100ppm／℃ 390m／s2,4000次，△R≤±5％R
-55℃,30min,+100℃,30min △R≤±5％R，△(Uab／Uac)≤±5％R
10—500Hz,0.75mm,6h 电气间断≤100
△R≤±5％R，△(Uab／Uac)≤±7.5％ 按IEC68-2-2等
△R≤±10％R，R1≥100MΩ
70℃电气耐久性
机械耐久性
稳态湿热
物理特性
总机械行程 起动力矩
标志
0.5W,1000h △R≤±10％R,CRV≤3%R或5Ω
3296 电位器
3296 电位器特性标称阻值范围：10ω—2mω、阻值允许偏差：±10％、终端电阻：≤1％r或2ω、接触电阻变化：≤3％r或3ω、绝缘电阻：r1≥1gω、耐电压：101.3pa 600v,8.5kpa 360v、有效电行程：30±2圈(cycles)环境特性、额定功率：＋70℃0.5w，＋125℃ow、工作温度范围：－55℃—＋125℃、电阻温度系数：±100，±50ppm／℃电流表PA 电压表PV有功电度表PJ 无功电度表PJR频率表PF 相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF 有功功率表PW无功功率表PR 无功电流表PAR声信号HA 光信号HS指示灯HL 红色灯HR绿色灯HG 黄色灯HY蓝色灯HB 白色灯HW连接片XB 插头XP插座XS 端子板XT电线,电缆,母线W 直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL 应急照明分支线WE电力干线WPM 照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL 控制小母线WC信号小母线WS 闪光小母线WF事故音响小母线WFS 预告音响小母线WPS电压小母线WV 事故照明小母线WELM避雷器F 熔断器FU快速熔断器FTF 跌落式熔断器FF限压保护器件FV 电容器C电力电容器CE 正转按钮SBF反转按钮SBR 停止按钮SBS紧急按钮SBE 试验按钮SBT复位按钮SR 限位开关SQ 接近开关SQP手动控制开关SH 时间控制开关SK液位控制开关SL 湿度控制开关SM压力控制开关SP 速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV 电流表切换开关SA整流器U 可控硅整流器UR 控制电路有电源的整流器VC变频器UF 变流器UC 逆变器UI 电动机M异步电动机MA 同步电动机MS 直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF 消弧线圈LA 滤波电容器LL电阻器,变阻器R 电位器RP热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV时间测量传感器 BT1、BK 液位测量传感器 BL 温度测量传感器 BH、BM。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电位器阻值范围
摘要：
一、电位器的基本概念与作用
二、电位器的阻值范围含义与选择
三、电位器阻值与实际应用关系的探讨
正文：
一、电位器的基本概念与作用
电位器，又称为可调电阻，是一种电子元件，具有可调阻值特性。
它的工作原理是通过改变电阻丝的长度来调整阻值，从而实现对电路中电流、电压等参数的调节。
电位器广泛应用于各种电子设备中，如音响、仪器、电风扇等，以满足不同场合对电阻需求的变化。
二、电位器的阻值范围含义与选择
电位器的阻值范围是指电阻丝在调整到最大和最小阻值时所覆盖的阻值区间。
例如，一款标称值为100K的电位器，其阻值范围理论上为0~100K。
在实际应用中，电位器的阻值选择需根据电路需求和设备性能来确定。
对于可调电位器的阻值选择，一般原则是：阻值应小于或等于负载设备的阻值，功率要大于负载设备的功率。
以电风扇为例，如果电位器的阻值过大，会导致电风扇转速过低；阻值过小，则可能导致电风扇转速过高。
因此，在选择电位器时，应根据负载设备的实际需求来确定合适的阻值。
三、电位器阻值与实际应用关系的探讨
在实际应用中，电位器的阻值选择直接影响到电路的性能。
以音响设备为
例，如果电位器的阻值选择不当，可能导致音质受损、设备容易过热等问题。
因此，在音响设备中，一般会选择阻值范围在27-30欧姆的电位器，以保证音响设备的性能和稳定性。
此外，在某些特定场合，如高精度仪器、传感器等，电位器的阻值选择尤为重要。
因为这些设备对电阻的稳定性、线性度等指标有较高要求，选用合适的电位器有助于提高测量精度、减少误差。
总之，电位器的阻值选择应根据实际应用需求和设备性能来确定，以实现最佳的使用效果。
