变频恒压供水系统工作原理
变频恒压供水系统工作原理一、引言变频恒压供水系统是一种新型的供水系统，其工作原理是通过变频控制器对水泵电机进行调速，从而实现恒压供水。
该系统具有节能、稳定、可靠等优点，被广泛应用于楼宇、工业生产等领域。
本文将详细介绍变频恒压供水系统的工作原理。
二、变频控制器变频控制器是变频恒压供水系统的核心部件，其主要功能是对水泵电机进行调速。
该控制器通过检测管网中的压力信号，自动调整电机转速，使得管网中的压力保持在设定值范围内。
同时，该控制器还具有多种保护功能，如过载保护、短路保护等。
三、电机驱动电机驱动是变频恒压供水系统的另一个重要组成部分。
该部分主要由电机和驱动器两部分组成。
其中，电机负责转动水泵，而驱动器则负责对电机进行调速。
在正常情况下，驱动器会根据控制器发出的指令来改变输出频率和电压大小，从而实现对电机转速的精准控制。
四、压力传感器压力传感器是变频恒压供水系统中用于检测管网压力的重要组成部分。
该传感器通常安装在管网的进出口处，能够实时监测管网中的压力变化。
一旦检测到管网压力超出设定范围，传感器就会向控制器发出信号，控制器则会根据信号调整电机转速，使得管网压力恢复到设定值。
五、水泵水泵是变频恒压供水系统中最基本的部件之一。
其主要功能是将水从低处输送至高处，从而满足用户对水的需求。
在变频恒压供水系统中，水泵通常采用离心泵或自吸式泵。
这些泵具有流量大、效率高、噪音小等优点，在实际应用中得到了广泛应用。
六、工作原理变频恒压供水系统的工作原理可以概括为以下几个步骤：1. 检测管网压力：系统通过安装在进出口处的压力传感器来检测管网中的压力变化。
2. 控制器调整电机转速：一旦控制器接收到压力传感器发出的信号，就会根据设定值来调整电机转速，从而使得管网压力恢复到设定范围内。
3. 驱动器调整输出频率和电压大小：控制器通过驱动器来对电机进行调速。
驱动器会根据控制器发出的指令，改变输出频率和电压大小，从而实现对电机转速的精准控制。

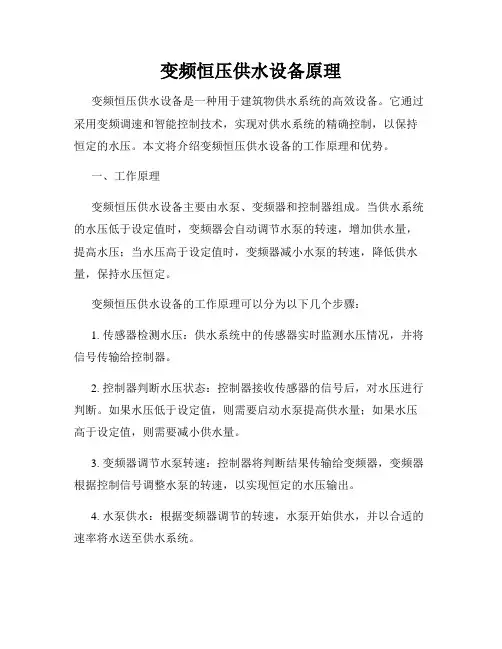

变频恒压供水设备原理
变频恒压供水设备原理变频恒压供水设备是一种用于建筑物供水系统的高效设备。
它通过采用变频调速和智能控制技术，实现对供水系统的精确控制，以保持恒定的水压。
本文将介绍变频恒压供水设备的工作原理和优势。
一、工作原理变频恒压供水设备主要由水泵、变频器和控制器组成。
当供水系统的水压低于设定值时，变频器会自动调节水泵的转速，增加供水量，提高水压；当水压高于设定值时，变频器减小水泵的转速，降低供水量，保持水压恒定。
变频恒压供水设备的工作原理可以分为以下几个步骤：1. 传感器检测水压：供水系统中的传感器实时监测水压情况，并将信号传输给控制器。
2. 控制器判断水压状态：控制器接收传感器的信号后，对水压进行判断。
如果水压低于设定值，则需要启动水泵提高供水量；如果水压高于设定值，则需要减小供水量。
3. 变频器调节水泵转速：控制器将判断结果传输给变频器，变频器根据控制信号调整水泵的转速，以实现恒定的水压输出。
4. 水泵供水：根据变频器调节的转速，水泵开始供水，并以合适的速率将水送至供水系统。
5. 不断监测水压：供水过程中，传感器持续监测水压情况，并将实时信号传输给控制器。
二、优势与传统供水设备相比，变频恒压供水设备具有以下优势：1. 节能高效：变频器通过调节水泵转速，精确控制供水量，避免了传统供水设备频繁启停造成的能量浪费。
2. 恒定水压：变频恒压供水设备可以根据实际需求精确调整水泵转速，保持供水系统的恒定水压，提供稳定可靠的供水效果。
3. 减少噪音：由于变频恒压供水设备启停次数减少，水泵工作更加平稳，从而减少了噪音污染，提升了使用者的舒适感。
4. 延长设备寿命：由于减少了水泵频繁启停的次数，变频恒压供水设备可以降低水泵的磨损程度，延长设备的寿命，减少维修和更换成本。
5. 智能化管理：变频恒压供水设备配备了智能控制器，可以实现远程监控和自动报警功能，方便管理人员对供水系统进行实时监测和维护。
三、适用范围变频恒压供水设备广泛应用于多种场景，包括住宅小区、商业大厦、工业园区等。

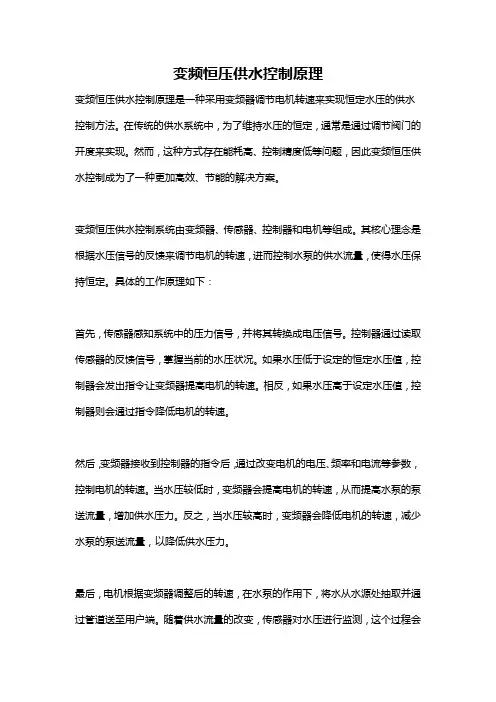

变频恒压供水控制原理
变频恒压供水控制原理变频恒压供水控制原理是一种采用变频器调节电机转速来实现恒定水压的供水控制方法。
在传统的供水系统中，为了维持水压的恒定，通常是通过调节阀门的开度来实现。
然而，这种方式存在能耗高、控制精度低等问题，因此变频恒压供水控制成为了一种更加高效、节能的解决方案。
变频恒压供水控制系统由变频器、传感器、控制器和电机等组成。
其核心理念是根据水压信号的反馈来调节电机的转速，进而控制水泵的供水流量，使得水压保持恒定。
具体的工作原理如下：首先，传感器感知系统中的压力信号，并将其转换成电压信号。
控制器通过读取传感器的反馈信号，掌握当前的水压状况。
如果水压低于设定的恒定水压值，控制器会发出指令让变频器提高电机的转速。
相反，如果水压高于设定水压值，控制器则会通过指令降低电机的转速。
然后，变频器接收到控制器的指令后，通过改变电机的电压、频率和电流等参数，控制电机的转速。
当水压较低时，变频器会提高电机的转速，从而提高水泵的泵送流量，增加供水压力。
反之，当水压较高时，变频器会降低电机的转速，减少水泵的泵送流量，以降低供水压力。
最后，电机根据变频器调整后的转速，在水泵的作用下，将水从水源处抽取并通过管道送至用户端。
随着供水流量的改变，传感器对水压进行监测，这个过程会不停地重复，以实现恒定水压的供水。
变频恒压供水控制系统的优点主要集中在节能和控制精度上。
由于变频器可以调整电机的转速，使得电机的运行能够更加高效，避免了传统系统中常见的因调节阀门而浪费的能量。
与此同时，控制器能够根据传感器实时反馈的数据，精确控制电机的转速，保证水压的恒定稳定。
总结来说，变频恒压供水控制原理是一种通过变频器调节电机转速来实现供水流量控制的方法。
它能够根据实际需求对供水流量进行精确调节，以达到恒定水压的效果，从而实现节能和提高控制精度的目的。
变频恒压供水工作原理
变频恒压供水工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII变频恒压供水工作原理产品工作原理:全自动变频调速供水设备是应用先进的现代控制理论，结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。
该设备通过安装在水泵出水总管上的远传压力表（内为一滑动电阻），将出口压力转换成0-5V电压信号，经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器，经可编程内部PID运算，得出一调节参量并将该参量送入D/A转换模块，经数摸转换后将得出模拟量传送变频器，进而控制其输出频率的变化。
设备采用多泵并联的供水方式，用户用水量的大小决定了投入运行的水泵的数量，当用水量较小时，单台泵变频工作，当用水量增加，水泵运行频率随之增加，如达到水泵额定输出功率仍无法满足用户供水要求时，该泵自动转换成工频运行状态，并变频启动下一台水泵。
反之，当用水量减少，则降低水泵运行频率直至设定下限运行频率，如供水量仍大于用水量，则自动停止工频运行泵同时变频泵转速增加。
当用水量降至某一程度时（如夜间用水很少时），变频主泵停止工作，改由辅泵及小型气压罐供水。
产品特点：※采用先进的供水专用变频器※最新供水专利技术※全中文人机界面，操作简单※RS485远程通讯※压力控制精度5‰※压力频率全数字显示※一次水高、低水位报警※供水压力过压、欠压保护※系统故障自诊断※水泵过载、过流保护※水泵软启动，软切换※适用于各种泵站※故障水泵自动切除运行系统※体积小，安装调试方便※全部进口低压电器集成，运行更安全可靠※优化的控制软件更利于系统节能运行变频恒压供水控制器采用最新微电脑设计处理器设计制造配备液晶中文显示,参数显示、设定一目了然，故障时弹出供货商公司名称及2个服务电话（可按要求设置）,多达75个功能参数项、9种应用宏选择，能满足五台以下的所有运行程序，其主要特点有：1．外部接线简单:用户只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。
变频恒压供水机组结构及原理-PPT课件
们将Qb与Hb作为水泵额定参数，在系统需水量为Qa时，从上图
n2曲线我们可以看出，转速下降为n2时，依然可以保证系统压力
Hb，但从功率曲线可以看出此时与n1转速时的功率差ΔP=Pa-P，
即节省的电能，ΔH可看作是节省的无用扬程，由此可知，利用变
频控制可实现稳压和省电的功能。
6
变频恒压供水工作模式简介
13
VAS变频恒压供水机组结构示意图
14
我司VAS变频恒压供水机组标准配置
水泵(根据供水系统所需扬程流量选择水泵型号与台数) 电控柜(根据水泵型号、台数、变频运行方式选择) 变频器(包含于电控柜中) 远传压力表(考虑到仪表的匹配性,该项与电控柜同时采购) 普通压力表(上仪四厂) 压力罐(意大利Zlimet) 阀门(止回阀/闸阀/弹性减振接头等) 管路(出水总管一套) 底座(采用碳钢焊接整体底座) 其他管路附件
变频恒压供水机组可以根据用 户的要求选择多种附加功能。
2
变频恒压供水机组的特点
采用变频恒压可编程控制，可满足用户多种需 求
无级变速运行，节能效果显著 可保持给水系统压力恒定，工作压力按需设定 采用变频器启动和停泵，无启动电流，延长水
泵寿命 实现无人值守，PLC控制智能化运行 有效防止水锤，延长管路管件寿命 结构紧凑，占地少，投资小，施工期短，不需
4
变频恒压供水机组原理
变频恒压供水机组的原理来自于 水泵比例律，而水泵比例律是由 水泵的相似律推导而来的
水泵的相似律：
QP ( DP )3 nP QM DM nM
HP (DP )2(nP )2 HM DM nM PP ( DP )5(nP )3 PM DM nM
5
图中显示全速运转n1与变速转速n2时，水泵的性能曲线。假设我

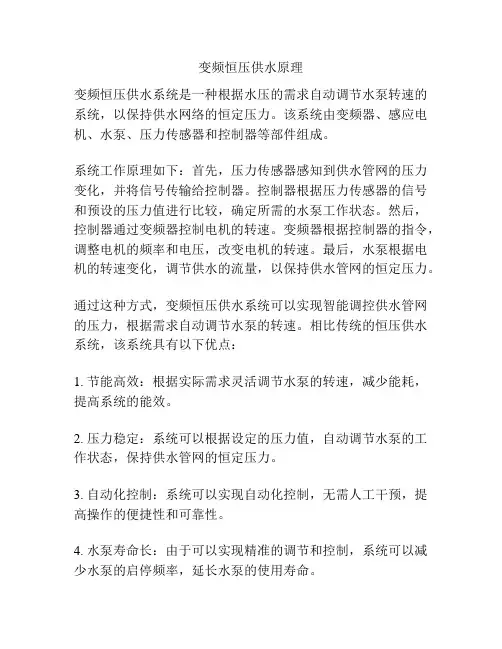

变频恒压供水原理
变频恒压供水原理
变频恒压供水系统是一种根据水压的需求自动调节水泵转速的系统，以保持供水网络的恒定压力。
该系统由变频器、感应电机、水泵、压力传感器和控制器等部件组成。
系统工作原理如下：首先，压力传感器感知到供水管网的压力变化，并将信号传输给控制器。
控制器根据压力传感器的信号和预设的压力值进行比较，确定所需的水泵工作状态。
然后，控制器通过变频器控制电机的转速。
变频器根据控制器的指令，调整电机的频率和电压，改变电机的转速。
最后，水泵根据电机的转速变化，调节供水的流量，以保持供水管网的恒定压力。
通过这种方式，变频恒压供水系统可以实现智能调控供水管网的压力，根据需求自动调节水泵的转速。
相比传统的恒压供水系统，该系统具有以下优点：
1. 节能高效：根据实际需求灵活调节水泵的转速，减少能耗，提高系统的能效。
2. 压力稳定：系统可以根据设定的压力值，自动调节水泵的工作状态，保持供水管网的恒定压力。
3. 自动化控制：系统可以实现自动化控制，无需人工干预，提高操作的便捷性和可靠性。
4. 水泵寿命长：由于可以实现精准的调节和控制，系统可以减少水泵的启停频率，延长水泵的使用寿命。
综上所述，变频恒压供水系统通过智能调节水泵的转速，实现对供水管网的恒定压力控制，具有节能高效、压力稳定、自动化控制和水泵寿命长等优点。
这种系统在市政工程、工业生产和建筑领域等供水场合广泛应用。
变频恒压供水设备工作原理
变频恒压供水设备工作原理变频恒压供水设备，听起来是不是有点高大上？其实它的工作原理简单得很，就像给水龙头开关来个变频调节，保证水压稳定。
你知道吗，很多时候，我们打开水龙头，总是希望水流畅通，像小溪一样，滋润每一个角落。
可如果水压忽高忽低，难免让人抓狂。
想象一下，洗澡时水忽然变得像小蚂蚁一样细，真是让人心烦意乱。
变频恒压供水设备到底是怎么回事呢？简单来说，它就像一个聪明的小管家，随时监控水压。
它有一个精密的传感器，就像个小侦探，时刻观察着水管里的压力情况。
当压力低的时候，它会调高泵的转速，像打了鸡血一样，水压立刻就上来了；而当压力高的时候，它又会自动降低转速，省电又环保。
这一来二去，就能保证水流稳定，绝对不会让你在淋浴时遇到“突然降温”的尴尬。
你或许会问，这样的设备适合什么地方呢？哎呀，几乎无处不在！无论是家庭、酒店还是商业大厦，变频恒压供水设备都是必不可少的。
尤其是在高层建筑中，水压问题更是棘手，有了它，楼上楼下都能喝上水，真是太贴心了。
很多人常说“家和万事兴”，在水这一块儿，保证水压稳定，就是和谐的基础。
还有一个小秘密，这种设备的运行效率可高得惊人，能大大降低能源消耗，真是绿色环保的好伙伴！想象一下，以前我们需要一个大马力的泵来供水，浪费的电可不少；而现在，变频恒压供水设备像个节能小达人，既能保证水流，又能省下不少电费，这简直是买一送一的好事。
不过，使用这种设备也得注意保养哦，就像我们的小汽车，需要定期检查。
定期清理过滤器，保持设备内部的干净，能延长它的使用寿命，真是省心又省钱。
让它健康运转，才能随时给我们送来清澈的自来水，想想都让人开心。
有些人可能会担心设备故障的问题，其实这个设备的设计也非常人性化。
如果出现故障，它会自动报警，就像一个温柔的提醒，告诉你该找人修理了。
你再也不用担心突如其来的“缺水”情况了，毕竟生活中的小意外，总是让人措手不及。
使用变频恒压供水设备的时候，安装位置也很关键。
把它安置在通风良好的地方，能够减少设备的过热问题，保持良好的运行状态，能让它更长久地为你服务。
变频恒压供水系统工作原理
变频恒压供水系统工作原理变频恒压供水系统是一种先进的水泵控制系统，广泛应用于建筑、给排水、消防和工业领域，能够实现稳定的供水压力。
在本篇文章中，我将向您介绍变频恒压供水系统的工作原理以及其优势。
一、工作原理变频恒压供水系统由水泵、变频器和压力传感器等组成。
其工作原理主要通过变频器对水泵的电源进行频率调节来控制水泵的转速，从而实现恒定的供水压力。
具体来说，变频恒压供水系统通过压力传感器实时监测供水管网的压力，并将监测到的信号传输给变频器。
变频器根据压力信号的变化来调整水泵的转速，使得供水管网的压力保持在一个设定的恒定值。
当供水管网的压力低于设定值时，变频器会增加水泵的转速，提高供水压力；当供水管网的压力高于设定值时，变频器会降低水泵的转速，减小供水压力。
通过持续监测和调整，变频恒压供水系统可以实现稳定的供水压力，并根据实际需求进行自动调节。
二、优势1. 高效节能：变频恒压供水系统可以根据实际需求灵活调整水泵的转速，避免了传统水泵系统一直以满负荷运行的浪费现象。
通过减少水泵的能耗，变频恒压供水系统能够显著降低能源消耗，提高供水系统的效率。
2. 稳定可靠：传统供水系统存在由于供水压力波动引起的供水不稳定问题，而变频恒压供水系统通过实时监测和调节水泵转速，能够保持供水压力在设定值范围内的稳定性，有效解决了这一问题。
3. 智能控制：变频恒压供水系统采用先进的自动控制技术，能够根据供水压力的变化进行自动调节，无需人工干预。
系统还具有故障自诊断和报警功能，能够及时发现和解决问题，提高供水系统的可靠性和安全性。
4. 环保节能：由于变频恒压供水系统可以根据实际需求调整水泵的工作状态，避免了过高或过低的供水压力，减少了压力调节阀的使用，降低了供水系统的泄漏和能耗，对节能和环保起到积极作用。
总结回顾通过本文的介绍，我们了解到变频恒压供水系统的工作原理以及其带来的优势。
变频恒压供水系统通过变频器对水泵的转速进行调节，实现供水管网的恒定压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频调速恒压供水系统工作原理设备投入运行前，首先应设定设备的工作压力等相关运行参数，设备运行时，由压力传感器连续采集供水管网中的水压及水压变化率信号，并将其转换为电信号传送至变频控制系统，控制系统将反馈回来的信号与设定压力进行比较和运算，如果实际压力比设定压力低，则发出指令控制水泵加速运行，如果实际压力比设定压力高，则控制水泵减速运行，当达到设定压力时，水泵就维持在该运行频率上。
如果变频水泵达到了额定转速（频率），经过一定时间的判断后，如果管网压力仍低于设定压力，则控制系统会将该水泵切换至工频运行，并变频启动下一台水泵，直至管网压力达到设定压力；反之，如果系统用水量减少，则系统指令水泵减速运行，当降低到水泵的有效转速后，则正在运行的水泵中最先启动的水泵停止运行，即减少水泵的运行台数，直至管网压力恒定在设定压力范围内。
主泵停止工作，副泵进行供水也为变频恒压供水方式，进一步提高了工作效率，节约了能源。
系统构成系统特点高效节能。
按需要设定供水压力，根据管网用水量来变频调节水泵转速，使水泵始终在高效率工况下运行，同普通的无塔供水设备相比，节能效果达20%。
对电网冲击小，保护功能完善。
消除了水泵电机直接起动时对电网的冲击和干扰，并且设备控制系统具有短路、过流、过压、过载、欠压、过热等多种保护功能，大大提高了工作效率，延长了水泵的使用寿命。
人机界面触摸面板操作，设定参数灵活方便。
可灵活设定频率下限、加速时间、减速时间、换泵时间等各种工作参数，能够显示系统运行时间，查阅各种故障原因。
定时唤醒功能。
由于系统是根据管网用水量的多少来决定投入运行水泵的台数，所以当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，设定本功能后则可方便的解决该问题。
对于同流量的多台水泵，为使各泵平均工作时间相同，须设置定时换泵功能。
在设定了定时换泵功能后，当一台变量泵连续工作时间超过设定值后，且有变量泵处于“休息”状态，则变频器自动切换启动“休息”时间最长的变量泵，并停止原变量泵，以保证各台水泵运行时间均等，延长水泵使用寿命。
换泵时间可任意设定。
当变频器发生故障时，能够自动转换至工频运行，确保供水不间断。
突然停电后再来电，设备能够自动启动运行。
