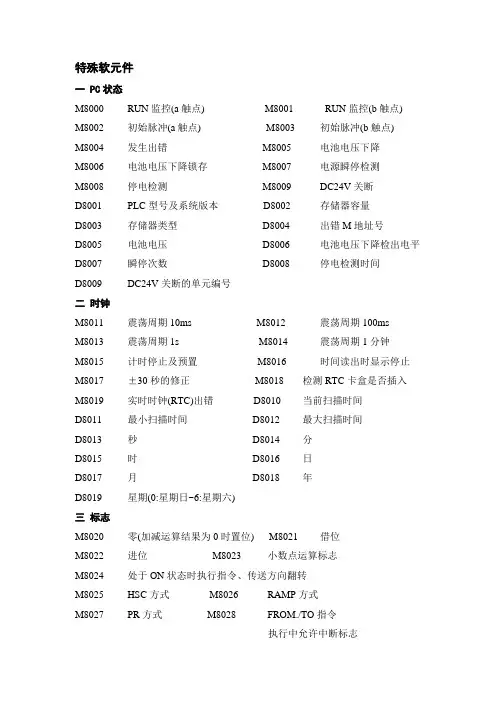

特殊软元件一 PC状态M8000 RUN监控(a触点)M8001 RUN监控(b触点)M8002 初始脉冲(a触点)M8003 初始脉冲(b触点)M8004 发生出错M8005 电池电压下降M8006 电池电压下降锁存M8007 电源瞬停检测M8008 停电检测M8009 DC24V关断D8001 PLC型号及系统版本D8002 存储器容量D8003 存储器类型D8004 出错M地址号D8005 电池电压D8006 电池电压下降检出电平D8007 瞬停次数D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置M8016 时间读出时显示停止M8017 ±30秒的修正M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错D8010 当前扫描时间D8011 最小扫描时间D8012 最大扫描时间D8013 秒D8014 分D8015 时D8016 日D8017 月D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位)M8021 借位M8022 进位M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式M8026 RAMP方式M8027 PR方式M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定。
三菱plc特殊继电器
特殊软元件一 PC状态M8000 RUN监控(a触点)M8001 RUN监控(b触点)M8002 初始脉冲(a触点)M8003 初始脉冲(b触点)M8004 发生出错M8005 电池电压下降M8006 电池电压下降锁存M8007 电源瞬停检测M8008 停电检测M8009 DC24V关断D8001 PLC型号及系统版本D8002 存储器容量D8003 存储器类型D8004 出错M地址号D8005 电池电压D8006 电池电压下降检出电平D8007 瞬停次数D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置M8016 时间读出时显示停止M8017 ±30秒的修正M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错D8010 当前扫描时间D8011 最小扫描时间D8012 最大扫描时间D8013 秒D8014 分D8015 时D8016 日D8017 月D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位)M8021 借位M8022 进位M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式M8026 RAMP方式M8027 PR方式M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定。
三菱plc特殊继电器_
三菱plc特殊继电器_第一篇：三菱plc特殊继电器_特殊软元件一PC状态M8000 M8002 M8004 M8006 M8008 D8001 D8003 D8005 D8007 D8009 二时钟 M8011 M8013 M8015 M8017 M8019 D8011 D8013 D8015 D8017 D8019 三标志 M8020 M8022 M8024 M8025 M8027 RUN监控(a触点)M8001RUN监控(b触点)初始脉冲(a触点)M8003 初始脉冲(b触点)发生出错 M8005 电池电压下降电池电压下降锁存 M8007 电源瞬停检测停电检测 M8009 DC24V关断 PLC型号及系统版本 D8002 存储器容量存储器类型 D8004 出错M地址号电池电压 D8006 电池电压下降检出电平瞬停次数 D8008停电检测时间DC24V关断的单元编号震荡周期10ms M8012 震荡周期100ms 震荡周期1s M8014 震荡周期1分钟计时停止及预置 M8016时间读出时显示停止±30秒的修正M8018 检测RTC卡盒是否插入实时时钟(RTC)出错D8010 当前扫描时间最小扫描时间D8012 最大扫描时间秒D8014 分时 D8016 日月 D8018 年星期(0:星期日~6:星期六)零(加减运算结果为0时置位)M8021 借位进位 M8023小数点运算标志处于ON状态时执行指令、传送方向翻转HSC方式M8026 RAMP方式 PR方式 M8028FROM./TO指令执行中允许中断标志M8029 D8029 指令执行完成 D8028 V寄存器内容Z寄存器内容四PLC方式M8030 M8031 M8032 M8033 M8034 M8035 M8036 M8037 M8038 M8039 电池LED灯灭指令全清非保持存储器全清保持存储器停止时存储器保持禁止所有输出强制RUN方式强制RUN信号强制STOP信号RAM文件寄存器全清零恒定扫描方式D8039 恒定M8147 y0发完脉冲，用下降沿M8148 y1发完脉冲，用下降沿M8149 y2发完脉冲，用下降沿第二篇：三菱plc特殊继电器_特殊软元件一PC状态M8000 M8002 M8004 M8006 M8008 D8001 D8003 D8005 D8007 D8009 二时钟 M8011 M8013 M8015 M8017 M8019 D8011 D8013 D8015 D8017 D8019 三标志 M8020 M8022 M8024 M8025 M8027 RUN监控(a触点)M8001RUN监控(b触点)初始脉冲(a触点)M8003 初始脉冲(b触点)发生出错 M8005 电池电压下降电池电压下降锁存 M8007 电源瞬停检测停电检测 M8009 DC24V关断 PLC型号及系统版本 D8002 存储器容量存储器类型 D8004 出错M地址号电池电压 D8006 电池电压下降检出电平瞬停次数 D8008停电检测时间DC24V关断的单元编号震荡周期10ms M8012 震荡周期100ms 震荡周期1s M8014 震荡周期1分钟计时停止及预置 M8016时间读出时显示停止±30秒的修正M8018 检测RTC卡盒是否插入实时时钟(RTC)出错D8010 当前扫描时间最小扫描时间D8012 最大扫描时间秒D8014 分时 D8016 日月 D8018 年星期(0:星期日~6:星期六)零(加减运算结果为0时置位)M8021 借位进位 M8023小数点运算标志处于ON状态时执行指令、传送方向翻转HSC方式M8026 RAMP方式 PR方式 M8028FROM./TO指令执行中允许中断标志M8029 D8029 指令执行完成 D8028 V寄存器内容Z寄存器内容四PLC方式M8030 M8031 M8032 M8033 M8034 M8035 M8036 M8037 M8038 M8039 D8039 电池LED灯灭指令全清非保持存储器全清保持存储器停止时存储器保持禁止所有输出强制RUN 方式强制RUN信号强制STOP信号 RAM文件寄存器全清零恒定扫描方式恒定第三篇：三菱PLC入门之三可编程控制器程序设计语言:在可编程控制器中有多种程序设计语言,它们是梯形图语言、布尔助记符语言、功能表图语言、功能模块图语言及结构化语句描述语言等。
三菱plc特殊继电器
特殊软元件一 PC状态M8000 RUN监控(a触点) M8001 RUN监控(b触点)M8002 初始脉冲(a触点) M8003 初始脉冲(b触点)M8004 发生出错 M8005 电池电压下降M8006 电池电压下降锁存 M8007 电源瞬停检测M8008 停电检测 M8009 DC24V关断D8001 PLC型号及系统版本 D8002 存储器容量D8003 存储器类型 D8004 出错M地址号D8005 电池电压 D8006 电池电压下降检出电平D8007 瞬停次数 D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置 M8016 时间读出时显示停止M8017 ±30秒的修正 M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错 D8010 当前扫描时间D8011 最小扫描时间 D8012 最大扫描时间D8013 秒 D8014 分D8015 时 D8016 日D8017 月 D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位) M8021 借位M8022 进位 M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式 M8026 RAMP方式M8027 PR方式 M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成 D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定M8147 y0发完脉冲，用下降沿M8148 y1发完脉冲，用下降沿M8149 y2发完脉冲，用下降沿。
【图文】PLC中各类继电器详解
FX系列PLC软继电器及其编号1.输出继电器Y◆输出继电器是用来将PLC内部信号输出传送给外部负载◆输出继电器线圈是由PLC内部程序驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载◆ FX系列PLC的输出继电器也是八进制编号◆ FX2N编号范围为Y000~Y007、 Y010~Y017丶Y020~Y027丶Y030~Y37 (PLC的输出端除开输出继电器Y外，还包括COM端) ◆与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号2.辅助继电器M◆辅助继电器是PLC中数量最多的一种继电器，其作用相当于继电器控制系统中的中间继电器。
◆和输出继电器一样，其线圈由程序指令驱动，每个辅助继电器都有无限多对常开常闭触点，供编程使用。
但是，其触点不能直接驱动外部负载，要通过输出继电器才能实现对外部负载的驱动。
◆ FX系列PLC的辅助继电器有：通用辅助继电器（三种）保持辅助继电器特殊辅助继电器1.通用辅助继电器●通用辅助继电器和输出继电器一样，在PLC电源中断后，其状态将变为OFF。
当电源恢复后，除因程序使其变为 ON外，其它仍保持OFF●编号（十进制）但是可以通过程序编程使之保持为辅助继电器2.保持辅助继电器●保持用辅助继电器在PLC电源中断后，它具有保持断电前的瞬间状态的功能，并在恢复供电后继续断电前的状态3.特殊辅助继电器●特殊辅助继电器是具有某项特定功能的辅助继电器通常可分为两类：触点型和线圈型●触点型特殊辅助继电器的线圈由PLC自动驱动，用户只可以利用其触点。
●线圈型特殊辅助继电器的线圈由用户控制，其线圈得电后，PLC作出特定动作触点形特殊辅助继电器（1）M8000 （M8001） ----运行监视用特殊辅助继电器PLC运行时M8000得电（M8001断电），PLC停止时M8000失电（M8001得电）（2）M8002（M8003）----初始脉冲特殊辅助继电器M8002（M8003）只在PLC开始运行的第一个扫描周期内得电（断电），其余时间均断电（得电）。
FX系列PLC常用特殊继电器的功能说明
FX系列PLC部分特殊继电器的功能说明特殊辅助继电器功能特殊数据继电器功能M8000/M8001 RUN监控（动合／动断触点）D8000 警戒时钟M8002/M8003初始脉冲（动合／动断触点） D8001 PC型号及系统版本M8004 出错D8002 储存器容量M8005 电池电压低D8003 存储器类型M8006 电池电压低锁存D8004 出错M的编号M8007 电源瞬停捡出D8005 电池电压M8008 停电捡出D8006 电池电压低时的数值M8009 DC24V关断D8008 停电捡出时间M8011/M8012 10ms/100ms时钟D8009 DC24V关断的单元号M8013/M80141秒/1min时钟D8010 当前扫描时间M8020 零标志D8011 最小扫描时间M8021/M8022 借位／进位标志D8012 最大扫描时间M8023 浮点操作D8028 Z数据寄存器M8024 BMOV方向，ON计数器方向D8029 V数据寄存器M8030 电池LED OFF D8039 固定扫描宽度M8033 停止时保持继电器输出M8034 禁止所有输出D8040 最小的活动STL状态器号M8036/M8037 强制运行／停止信号D8041 第2个活动STL状态器号M8040 禁止状态转移D8046 第7个活动STL状态器号M8041 状态转移开始D8049 最小的活动报警器号M8042 起动脉冲D8060 I/O编号出错的第一个I，0元件号M8043 同原点完成D8061 PLC硬件出错码编号M8044 原点条件D8062 PLC/PP通信出错的错误码编号M8045 禁止输出复位D8063 并机通信错误码编号M8046 STL状态置ON D8064 参数出错的错误码编号M8047 STL状态监控有效D8065 语法出错的错误码编号M8060 I/O编号错D8066 电路出错的错误码编号M8061 PLC硬件错D8067 操作出错的错误码编号M8064 参数出错D8068 操作出错的步序号编号M8065 语法出错D8069 错误的步序号M8066 电路出错D8070 并行连接看门狗定时M8067 操作出错D8102 内存容量M8069 1/0总线检查D8109 输出刷新错误。
三菱plc特殊继电器_
特殊软元件一 PC状态M8000 RUN监控(a触点) M8001 RUN监控(b触点)M8002 初始脉冲(a触点) M8003 初始脉冲(b触点)M8004 发生出错 M8005 电池电压下降M8006 电池电压下降锁存 M8007 电源瞬停检测M8008 停电检测 M8009 DC24V关断D8001 PLC型号及系统版本 D8002 存储器容量D8003 存储器类型 D8004 出错M地址号D8005 电池电压 D8006 电池电压下降检出电平D8007 瞬停次数 D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置 M8016 时间读出时显示停止M8017 ±30秒的修正 M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错 D8010 当前扫描时间D8011 最小扫描时间 D8012 最大扫描时间D8013 秒 D8014 分D8015 时 D8016 日D8017 月 D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位) M8021 借位M8022 进位 M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式 M8026 RAMP方式M8027 PR方式 M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成 D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定M8147 y0发完脉冲，用下降沿M8148 y1发完脉冲，用下降沿M8149 y2发完脉冲，用下降沿温馨提示：最好仔细阅读后才下载使用，万分感谢！。
永宏PLC特殊继电器明细
※ 所有特殊继电器皆不提供上、下微分接点指令(TU、TD)，有需要对特殊继电器作微分动作的话，可以采间接方式替代之。 (参考下图)
●1：遮没 ●1：清除 ●0：上数，1：下数
●0：Modbus RTU接收讯息间隔时间由系统根据Baud Rate自动设定 ●1：Modbus RTU接收讯息间隔时间由R4148之高字节设定，单位mS ●0：〝计时到〞后，其CV值继续计时，直到上限为止。 ●1：〝计时到〞后，其CV值停在PV值，不再增加（使用者可于程序中〝定时器〞指令执行前设定M1957状态，而能多重或 动态选择定时器之计时模式）。
●0：上数，1：下数。 ●1：遮没。 ●0：上数，1：下数。
●0：停止或暂停FUN 140，立即停止脉波输出。 ●1：停止或暂停FUN 140，减速后停止脉波输出。 ●0：PSO0脉波输出中。 ●1：PSO0可接受新命令输出(Ready)。 ●0：PSO1脉波输出中。 ●1：PSO1可接受新命令输出(Ready)。 ●0：PSO2脉波输出中。 ●1：PSO2可接受新命令输出(Ready)。 ●0：PSO3脉波输出中。 ●1：PSO3可接受新命令输出(Ready)。 ●1：PSO0完成FUN 140(HSPSO)最后一步时ON。 ●1：PSO1完成FUN 140(HSPSO)最后一步时ON。 ●1：PSO2完成FUN 140(HSPSO)最后一步时ON。 ●1：PSO3完成FUN 140(HSPSO)最后一步时ON。 ●1：多轴同动。
通讯端口4工作指示 6. HSC0 ～ HSC1控制(MC/MN) M1940 HSC0软件遮没 M1941 M1942 M1943 M1944 M1945 M1946 M1947 M1948 M1949 M1950 M1951 7. RTC控制 M1952 M1954 M1955 8. 通讯/计时/计数控制 M1956 M1957 接收讯息间隔时间设定 定时器〝计时到〞后，其CV值之计时 模式选择 RTC设定 RTC安装检知 设定值错误 HSC0软件清除 HSC0软件方向选择 未使用 未使用 未使用 HSC1软件遮没 HSC1软件清除 HSC1软件方向选择 未使用 未使用 未使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特殊继电器大全
[特殊輔助繼電器]
M8000: 運行監控(a接點接通)
M8001: 運行監控(b接點接通)
M8002: 初始脈衝(只在PLC開始運行的第一個掃描周期a接通) M8003: 初始脈衝(只在PLC開始運行的第一個掃描周期b接通) M8004: 錯誤發生(當M8060~M8067中任一個處於ON時動作) M8005: 當電池電壓異常過低時動作
M8006: 當電池電壓異常過低後進入鎖存狀態
M8007: 瞬停檢測
M8008: 停電檢測
M8009: DC24V失電動作
M8010
M8011: 10ms時鐘脈衝
M8012: 100ms時鐘脈衝
M8013: 1s時鐘脈衝
M8014: 1min時鐘脈衝
M8015: 時鐘停止和設置(即時時鐘用)
M8016: 時鐘讀取顯示停止(即時時鐘用)
M8017: ±30s修正(即時時鐘用)
M8018: 安裝檢測(即時時鐘用)
M8019: 即時時鐘RTC出錯(即時時鐘用)
M8020: 零標識
M8021: 借位標識
M8022: 進位元標識
M8023
M8024: BMOV方向指定(FNC15)
M8025: HSC模式(FNC53~55)
M8026: RAMP模式(FNC67)
M8027: PR模式(FNC77)
M8028: 在執行FROM/TO(FNC78/79)過程中中斷允許M8029: 當DSW(FNC72)等執行結束時動作
M8030: 使鋰電池欠壓指示燈(BALL LED)熄滅
M8031: 非保持記憶體全部清除
M8032: 保持記憶體全部清除
M8033: PLC停止時輸出保持
M8034: 禁止全部輸出
M8035: 強制運行模式
M8036: 強制運行指令
M8037: 強制停止模式
M8038: 參數設定
M8039: 定時掃描方式
M8040: 禁止所有狀態轉移
M8041: 轉移開始
M8042: 起動脈衝
M8043: 回歸完成
M8044: 原點條件
M8045: 所有輸出重定禁止
M8046: 動作狀態中
M8047: STL監視有效
M8048: 信號報警器動作
M8049: 信號報警器有效
M8050: 禁止中斷100□(輸入中斷)
M8051: 禁止中斷110□(輸入中斷)
M8052: 禁止中斷120□(輸入中斷)
M8053: 禁止中斷130□(輸入中斷)
M8054: 禁止中斷140□(輸入中斷)
M8055: 禁止中斷150□(輸入中斷)
M8056: 禁止中斷16□□(計時器中斷)
M8057: 禁止中斷17□□(計時器中斷)
M8058: 禁止中斷18□□(計時器中斷)
M8059: 禁止計數器中斷(禁止來自1010~1060的中斷)
M8060: I/O構成錯誤(PROG-E LED OFF, PLC狀態:RUN) M8061: PC硬體錯誤(PROG-E LED 閃爍, PLC狀態:STOP) M8062: PC/PP通信錯誤(PROG-E LED OFF, PLC狀態:RUN) M8063: 並聯鏈結錯誤(PROG-E LED OFF, PLC狀態:RUN) M8064: 參數錯誤(PROG-E LED 閃爍, PLC狀態:STOP) M8065: 語法錯誤(PROG-E LED 閃爍, PLC狀態:STOP) M8066: 回路錯誤(PROG-E LED 閃爍, PLC狀態:STOP) M8067: 運算錯誤(PROG-E LED OFF, PLC狀態:RUN)
M8068: 運算錯誤鎖存(PROG-E LED OFF, PLC狀態:RUN) M8069: 輸出刷新錯誤(PROG-E LED OFF, PLC狀態:RUN)
M8070: 並聯鏈結主站時驅動
M8071: 並聯鏈結子站時驅動
M8072: 並聯鏈結運行中ON
M8073: 並聯鏈結M8070/M8070設置不良時ON
M8074
M8075: 取樣跟蹤準備開始指令
M8076: 取樣跟蹤準備完成,執行開始指令
M8077: 取樣跟蹤執行中監控
M8078: 取樣跟蹤執行完成監控
M8079: 跟蹤次數超過512次時ON
M8099: 高速環形計數器動作
M8109: 輸出刷新錯誤
M8121: RS232C發送等待中
M8122: RS232C發送標誌
M8123: RS232C接收完成標誌
M8124: RS232C載波接收中
M8126: 全局信號
M8127: 請求式握手信號
M8128: 請求式錯誤信號
M8129: 請求式字/位元組切換, 或超時判斷
M8130: FNC55(HSZ) 指令平臺比較模式
M8131: 同上執行完成標誌
M8132: FNC55(HSZ)/FNC57(PLSY)速度模型模式
M8145: Y000脈衝輸出立即停止
M8146: Y001脈衝輸出立即停止
M8147: Y000脈衝輸出監控
M8148: Y001脈衝輸出監控
M8160: FNC17(XCH)的SWAP功能
M8161: 8位元處理模式
M8162: 高速並聯鏈結模式
M8164: FNC79(FROM)/FNC80(TO)傳送點數可變模式
M8167: FNC71(HEY)的HEY資料處理功能
M8168: FNC13(SMOV) 的HEY處理功能
M8183: 資料傳送可編程控制器出錯(主站)
M8184: 資料傳送可編程控制器出錯(1站)
M8185: 資料傳送可編程控制器出錯(2站)
M8186: 資料傳送可編程控制器出錯(3站)
M8187: 資料傳送可編程控制器出錯(4站)
M8188: 資料傳送可編程控制器出錯(5站)
M8189: 資料傳送可編程控制器出錯(6站)
M8190: 資料傳送可編程控制器出錯(7站)
M8191: 資料傳送可編程控制器執行中
[計時器]
100ms計時器: T0~T199 200點計時範圍:0.1~3276.7s 10ms計時器:T200~T245 46點計時範圍:0.01~327.67s
1ms積算計時器: T246~T249 4點(中斷動作)計時範圍:0.001~32.767s
100ms積算計時器: T250~T255 6點計時範圍:0.1~3276.7s
[字軟元件]
K: 10進制數
H: 16進制數
KnX: 輸入繼電器X的位指定
KnY: 輸出繼電器Y的位指定
KnM: 輔助繼電器M的位指定
KnS: 狀態S的位元指定(注: Kn在16位用K1~4, 在32位用K1~8)
T: 計數器T的當前值
C: 計時器C的當前值
D: 資料寄存器(文件寄存器)
V , Z: 索引寄存器
[位元軟元件]
X: 輸入繼電器Y: 輸出繼電器M: 輔助繼電器S: 狀態繼電器
FNC NO.指令格式:
X0: 執行條件
FNC 20: 指令編號
(D): 資料長度, 無(D)爲16位元指令, 有(D)爲32位元指令
ADD: 助記符
(P): 執行形式: 有(P)爲脈衝執行, 無(P)爲連續執行
▼: 注意警示
D10/D12: 源運算元S1?/S2?: 具有變址功能的源運算元D14: 目標運算元 D?: 具有變址功能的目標運算元。
