无线对讲系统组成和技术要求
无线对讲系统网络集成方案
无线对讲系统网络集成方案一、介绍本文档旨在提供无线对讲系统网络集成方案，为有需求的用户提供指导和参考。
该方案的目标是实现无线对讲系统与网络的融合，提升通信效率和管理便利性。
二、方案概述1. 系统组成：无线对讲终端设备、无线基站设备、网络设备。
2. 系统架构：无线对讲终端设备通过无线基站设备连接到网络。
3. 系统功能：实现无线对讲通信、录音保存、组呼、单呼、地理定位等基本功能，并通过网络支持实时监控、管理和数据分析。
三、方案细节1. 选用合适的无线对讲终端设备，具备稳定的信号传输和良好的语音质量。
2. 部署无线基站设备，覆盖范围要满足实际需求，确保无线对讲终端设备信号覆盖稳定。
3. 配置网络设备，包括路由器、交换机等，建立与无线基站设备的连接，并接入互联网。
4. 配置无线对讲系统软件，实现终端设备的注册、身份认证、通信控制等功能。
5. 配置实时监控和管理系统，监控无线对讲系统的运行状态、用户活动等，并提供数据分析功能。
四、方案优势1. 通信效率高：无线对讲系统的数字化和网络化能够加快通信速度，提高沟通效率。
2. 管理便利性强：通过网络实现监控、管理和数据分析，便于实时掌握系统运行状态和用户活动。
3. 功能丰富：无线对讲系统集成网络后，可以扩展功能，如地理定位、语音识别等。
五、方案实施1. 需要查明无线对讲系统和网络集成的具体要求和场景需求。
2. 根据需求选购合适的设备，并进行搭建和配置。
3. 进行功能测试和系统整合，在保证正常运行的情况下进行推广和应用。
六、风险和建议1. 系统兼容性：需确保无线对讲终端设备、无线基站设备和网络设备的兼容性，避免由设备不兼容导致的通信故障。
2. 网络安全：加强网络安全措施，防止未授权访问和信息泄露。
3. 培训和支持：进行系统用户培训，提供技术支持和维护服务。
以上是针对无线对讲系统网络集成的方案，希望能够对您有所帮助。
如有其他问题或需求，欢迎随时咨询。
无线对讲系统设备参数详解
⽆线对讲系统设备参数详解·⽆线对讲系统设备参数详解设计单位：河南讯罗通信技术有限公司⽇期：2013年07⽉14⽇1.1XiR R8200数字中继转发站摩托罗拉的XiR R8200系列中继转发信道机可以在 UHF、VHF和低频段下⼯作,适合各种应⽤,能够与现有的基础设施集成,以满⾜您的需要。
19”标准机柜的设计,让使⽤更加灵活。
频率范围：136-174MHz 403~470MHz信道间隔：12.5KHz射频输出功率：45W频率稳定性：+/-0.5PPM接收机互调：75dB接收机邻近信道选择：60dB/12.5kHz⽀持数字TDMA模式下2个同步语⾳或数据信道⾼功率下100%连续⼯作周期可在模拟或数字模式下⼯作耐⽤性和可靠性符合美国军标810C、D、E和F显⽰屏：LED 指⽰灯可显⽰开启、中继台禁⽤、数字模式、模拟模式机⾝颜⾊：⿊⾊产品尺⼨：132.6x482.6x296.5mm1.2合路分路平台合路器FH420-2(品牌：讯罗通信)频率范围：400～430MHz插损：≤3.5信道间隔：≥80dB输⼊端⼝电压驻波⽐：≤1.25:1输出端⼝电压驻波⽐：≤1.25:1输⼊功率：100W接⼝：Ｎ型温度范围:零下25⾄55℃尺⼨:1U分路器JF420-2((品牌：讯罗通信)频率范围：400～430MHz增益：0~5dB输⼊端电压驻波⽐：≤1.5：1输出端电压驻波⽐：≤1.5：1IP3：≥5dBm系统供电电压：AC-220V接⼝：N尺⼨：1U1.3双⼯器SGQ-420D((品牌：讯罗通信)频率范围：400～470MHz收、发频率间隔：10MHz插⼊损耗:≤1.25dBRx端对Tx抑制度:≥80dBTx端对Rx抑制度：≥80dB承受功率:≥50w接⼝类型：N尺⼨:1U1.4室内全向吸顶天线TX-420(品牌：讯罗通信)频率范围: 400-490 MHz带宽:16 MHz增益:2.15 dBi驻波⽐:≤2.0阻抗:50Ω极化⽅式:垂直最⼤功率:50 W接头型号:N座天线尺⼨:Ф165×94 mm重量:250 g安装⽅式:螺母板固定于天花板1.5室外全向吸顶天线TQJ-420(品牌：讯罗通信)频率范围: 400~480 MHz带宽:16 MHz增益:7.8 dBi驻波⽐:≤1.5阻抗:50Ω极化⽅式:垂直最⼤功率:100 W接头型号:N座天线尺⼨:1.8m重量:2Kg1.6避雷器BLQ-420(品牌：讯罗通信)⼯作频率：0~2500MHz驻波：≤1.1插损：≤0.2dB放电开始电压：DC350V±15%冲击波放电电压：1000V冲击波电流耐量：6000A接头类型：N型尺⼨：77X41X21重量：114g1.7同轴电缆HCAAYZ-50-12(品牌：中天⽇⽴)为减少信号在传输过程中的衰减及⼲扰，我们建议采⽤符合移动通信规范标准的低烟⽆卤波纹管通信同轴线缆，具备⼀下优点：直径12-22mm管径信号衰减⼩于普通线缆⼀半 2.5~4.9dB/100⽶；屏蔽层全铜覆盖，抗⼲扰能⼒强，泄露量⼩；低烟⽆卤符合消防要求；最⼤使⽤频率：8.8 GHZ速度系数：88%电容：76 pF/m额定功率峰值： 58 KW内导体直流电阻：1.62Ω/Km外导体直流电阻：2.08Ω/Km绝缘介电强度：6000 DC.V最⼤电压驻波⽐：≤1.15特性阻抗：50±1Ω三阶交调：≥155 dBc平均功率：VSWR 1.0环境温度：40℃，内导体温度100℃1.8耦合器与功分器耦合器OHQ-420(品牌：讯罗通信)频率范围：350～480MHz端⼝驻波：≤1.30端⼝隔离：≥20dB互调：≤-120dB⼯作湿度：≤95%最⼤输⼊功率：50w接⼝：Ｎ型温度范围：零下25⾄55℃尺⼨：175×55×18mm功分器GFQ-420-2（讯罗通信）频率范围：400～500MHz端⼝驻波:≤1.25端⼝隔离:≥28dB插⼊损耗:≤3.3dB⼯作湿度:≤95%接⼝:Ｎ型温度范围:零下20⾄55℃尺⼨:95×70×24mm1.9⼲线放⼤器GF-420（品牌：讯罗通信）频率范围：403-470MHz收发间隔：10MHz带宽：2MHz输⼊功率:10mw、20mw、30mw、40mw输出功率:600mw、10w、16w、20w增益:13dB带内波动:≤2dB波形质量：≥0.96频率误差：≤3.3Hz电压驻波⽐：≤1.25传输时延：≤3µS阻抗：50Ω接⼝：N型尺⼨：500×300×100mm（挂墙安装）1.10数字对讲机XiR P8200（品牌：摩托罗拉）频率范围：136-174MHz 403~470MHz射频输出功率：3W频道数量：32个信道间隔：12.5KHz频率稳定性：+/-1.5PPM接收机互调：70dB接收机邻近信道选择：60dB/12.5kHz耐⽤性和可靠性符合美国军标810C、D、E和F供电时间：数字模式下13⼩时，模拟模式下9⼩时机⾝颜⾊：⿊⾊产品尺⼨：131.5x63.5x35.2mm1.11数字对讲机XiR P8260（品牌：摩托罗拉）率：136 — 174 MHz , 350-400MHz ,403 — 470MHz 功率输出：1~4W (UHF)，1~5W (VHF)信道： 160信令： ETSI DMR Tier 2选件板：有键盘：有显⽰屏：有紧急报警按键：有⽂本消息传送：有电池寿命： 9 ⼩时（模拟），13 ⼩时（数字）—配有 IMPRES 1500 mAH 锂电池军⽤标准：符合军标 MIL-STD 810C、D、E 和 F 及 IP57 标准本质安全：是重量：360 克（含 IMPRES 1500 mAH 锂电池）外形尺⼨： 131.5 毫⽶ x 63.5 毫⽶ x 35.2 毫⽶1.12遥距控制组件XiR M8268（品牌：摩托罗拉）频率：136 - 174 MHz, 350-400MHz, 403 - 470MHz信道：160功率输出：UHF - 1 ⾄ 25W（低功率），25 ⾄ 40W（⾼功率），VHF - 1 ⾄ 25W（低功率），25 ⾄ 45W（⾼功率）信道间隔：12.5 kHz（模拟/数字），25 kHz（模拟）电源：13.8 VDC显⽰屏：双⾏显⽰重量：1800 克内置 GPS ：有外形尺⼨：51 毫⽶ x 175 毫⽶ x 206 毫⽶利⽤ TDMA 技术，在⼀个许可频率，可获得两倍的呼叫容量可以为模拟或数字运⾏进⾏专门的软件配置 - 实现模拟到数字的平稳转换集成的 GPS 模块开拓了新的跟踪和定位服务应⽤，同时提⾼了安全性集成语⾳和数据，既可以提⾼⽆线对讲机的⼯作效率，⼜可以为多种应⽤提供⽀持。
无线对讲系统方案
无线对讲系统方案一、功能要求1.实时通信：无线对讲系统应能够提供实时的语音通信，能够满足实时指挥和调度的需求。
2.语音质量：无线对讲系统的语音质量应该清晰、稳定，避免噪声和截断现象。
3.多用户支持：无线对讲系统应支持多用户同时通话，并具备灵活的通话组成员管理机制。
4.广域覆盖：无线对讲系统应具备较大的通信覆盖范围，适应不同场景下的应用需求。
5.安全保密：无线对讲系统应具备安全保密的机制，确保通信内容不被窃听和篡改。
二、技术原理1.调幅调制：将语音信号转换成模拟信号，利用调幅调制技术将语音信息调制到载频上进行传输。
2.频率分配和信道管理：通过频率分配和信道管理机制，合理利用无线频谱资源，确保通话质量。
3.数据传输编码解码：对传输的数字语音信号进行编码压缩和解码处理，以提高传输效率和语音质量。
4.信号传输：通过无线信号传输设备，将编码后的语音信号传输到接收设备。
三、部署方案1.硬件设备-对讲终端：提供语音输入、输出功能，可由手持对讲机、车载对讲机等组成。
-基站：提供信号传输和处理功能，负责接收和发射对讲信号。
-无线网络设备：用于实现无线信号的传输，包括无线AP、中继器等。
-天线：用于接收和发送无线信号，保证通信的稳定和覆盖范围。
2.网络结构-无线对讲系统可以采用星型拓扑结构或者混合拓扑结构。
星型结构由基站和多个对讲终端组成，信号通过基站中继到其他对讲终端；混合结构则是在星型结构的基础上增加了对讲终端之间的无线网络连接。
-确定无线网络的覆盖范围，根据实际场景选择合适的天线和信号中继设备位置。
3.系统架构-确定通话组成员以及通话组的设置，根据实际需求分配不同的对讲终端到不同的通话组中。
-配置通话组的权限，确定哪些用户可以发起通话、哪些用户可以监听等。
-确定通信加密机制，对对讲信号进行加密保密，防止信息泄露。
-设定信道管理机制，避免频谱资源的冲突，确保通信质量。
在部署无线对讲系统时，需要根据实际应用需求以及可用资源来对系统进行设计和配置。
无线对讲系统设计规范要求

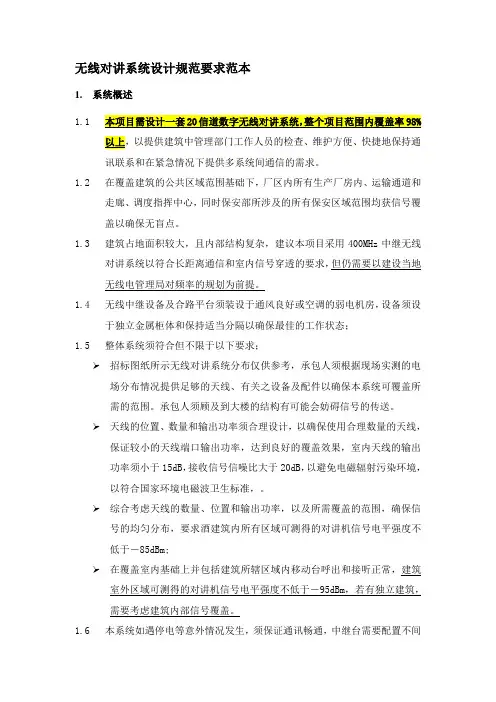

无线对讲系统设计规范要求范本1.系统概述1.1以提供建筑中管理部门工作人员的检查、维护方便、快捷地保持通讯联系和在紧急情况下提供多系统间通信的需求。
1.2在覆盖建筑的公共区域范围基础下，厂区内所有生产厂房内、运输通道和走廊、调度指挥中心，同时保安部所涉及的所有保安区域范围均获信号覆盖以确保无盲点。
1.3建筑占地面积较大，且内部结构复杂，建议本项目采用400MHz中继无线对讲系统以符合长距离通信和室内信号穿透的要求，但仍需要以建设当地无线电管理局对频率的规划为前提。
1.4无线中继设备及合路平台须装设于通风良好或空调的弱电机房，设备须设于独立金属柜体和保持适当分隔以确保最佳的工作状态；1.5整体系统须符合但不限于以下要求；➢招标图纸所示无线对讲系统分布仅供参考，承包人须根据现场实测的电场分布情况提供足够的天线、有关之设备及配件以确保本系统可覆盖所需的范围。
承包人须顾及到大楼的结构有可能会妨碍信号的传送。
➢天线的位置、数量和输出功率须合理设计，以确保使用合理数量的天线，保证较小的天线端口输出功率，达到良好的覆盖效果，室内天线的输出功率须小于15dB，接收信号信噪比大于20dB，以避免电磁辐射污染环境，以符合国家环境电磁波卫生标准，。
➢综合考虑天线的数量、位置和输出功率，以及所需覆盖的范围，确保信号的均匀分布，要求酒建筑内所有区域可测得的对讲机信号电平强度不低于－85dBm;➢在覆盖室内基础上并包括建筑所辖区域内移动台呼出和接听正常，建筑室外区域可测得的对讲机信号电平强度不低于－95dBm，若有独立建筑，需要考虑建筑内部信号覆盖。
1.6本系统如遇停电等意外情况发生，须保证通讯畅通，中继台需要配置不间断电源，停电时自动切换至后备电源供电，来电时自动恢复充电，至少保证两个小时的备用电力。
1.7防干扰：本系统须对环境因素进行综合考虑，设计时避免建筑强电设备对系统产生不良影响。
1.8设计中需考虑到无线对讲系统不可对本项目弱电系统、其它通信和网络系统产生任何影响。
数字无线对讲系统技术规格书
第九章数字无线对讲系统第一节说明数字无线对讲系统（以下简称数字无线对讲）是一个以放射式的室内/室外布线系统，可为业主人员供应平时和应急通服气务，此中，用户终端（即手持台和车载台等）能在无线对讲系统覆盖地区内的非固定地点进行通讯。
本系统需要采纳数字中继台与数字手持机相联合的无线对讲系统，系统中全部设施和器件须工作在400MHz频段范围。
第二节系统构成此系统起码应包含下述设施和组件。
数目和设施选型应依据覆盖地区而定。
数字中继台及发射合路器、接收分路器、带通双工器对讲机（以下简称手持台）无线对讲管理工作站（遥距控制组件）干线放大器或射频干线放大器射频同轴电缆线、定向耦合器、功分器室内/室外天线机柜蓄电池第三节系统功能设计要求承包单位须为本项目供应设计、供应、安装、调试、开通等工作，须为业主方交托出正常、完美并能立刻投入使用的无线对讲系统。
产品技术标准系统制式须切合所属地无线电委员会或有关部门所认同的TDMA技术标准。
本系统须向当地无线电委员会报验并经过。
需切合法例本系统需切合工信部公布[2009]666号文件《对于150MHz400MHz频段专用对讲机频次规划和使用管理有关事宜的通知》。
信道及扩容依据需要，本项目计划安装鉴于1个数字中继台的数字无线对讲系统，此系统一定能提供1个无线电频道（即频次），2个业务信道（2个业务信道由2个时隙承载）。
系统应拥有扩容功能，如增添中继台频道和增添手持台数目。
手持台招标数目本次招标暂计划配置20部手持台（标配中需要含1个锂电池和1个充电座）。
通话分组计划每个部门划归为1个通话组，将有4个部门，分红4个通话组。
要求通话组内实现通话群呼；通话组间，能够实现通话内容互相隔绝。
通话分组做以下计划：信道部门名称信道分派信道属性1物业工程部1信道1时隙在线，覆盖全地区，共享此信道可经过旋2保洁部1信道1时隙在线，覆盖全地区，共享此信道转信道拨钮，实现3其余部门1信道1时隙在线，覆盖全地区，共享此信道跨部门通信，也可4保安部1信道2时隙在线，覆盖全地区，独占此信道锁定在某个信道直通讯道其余暂时部门直通频次非中继频次，小范围通话或中继上。
无线对讲系统设计规范方案要求范文
无线对讲系统设计规要求本1.系统概述1.1本项目需设计一套6信道（12个时隙）数字无线对讲系统，整个项目围覆盖率98%以上，以提供建筑中管理部门工作人员的检查、维护方便、快捷地保持通讯联系和在紧急情况下提供多系统间通信的需求。
1.2在覆盖建筑的公共区域围基础下，酒店的所有机电房设备房、供配电机房、弱电机房、电梯机房等，同时保安部所涉及的所有保安区域围均获信号覆盖以确保无盲点。
1.3建筑占地面积较大，且部结构复杂，建议本项目采用400MHz中继无线对讲系统以符合长距离通信和室信号穿透的要求，但仍需要以建设当地无线电管理局对频率的规划为前提。
1.4无线中继设备及合路平台须装设于通风良好或空调的弱电机房，设备须设于独立金属柜体和保持适当分隔以确保最佳的工作状态；1.5整体系统须符合但不限于以下要求；➢招标图纸所示无线对讲系统分布仅供参考，承包人须根据现场实测的电场分布情况提供足够的天线、有关之设备及配件以确保本系统可覆盖所需的围。
承包人须顾及到大楼的结构有可能会妨碍信号的传送。
➢天线的位置、数量和输出功率须合理设计，以确保使用合理数量的天线，保证较小的天线端口输出功率，达到良好的覆盖效果，室天线的输出功率须小于15dB，接收信号信噪比大于20dB，以避免电磁辐射污染环境，以符合国家环境电磁波卫生标准，。
➢综合考虑天线的数量、位置和输出功率，以及所需覆盖的围，确保信号的均匀分布，要求酒建筑所有区域可测得的对讲机信号电平强度不低于－85dBm;➢在覆盖室基础上并包括建筑所辖区域移动台呼出和接听正常，建筑室外区域可测得的对讲机信号电平强度不低于－95dBm，若有独立建筑，需要考虑建筑部信号覆盖。
1.6本系统如遇停电等意外情况发生，须保证通讯畅通，中继台需要配置不间断电源，停电时自动切换至后备电源供电，来电时自动恢复充电，至少保证两个小时的备用电力。
1.7防干扰：本系统须对环境因素进行综合考虑，设计时避免建筑强电设备对系统产生不良影响。
无线对讲系统设计方案
无线对讲系统设计方案1系统概述无线信号覆盖系统作为移动通信的设备之一，其最大的特点就是系统主要用来解决大型建筑物内部的信号盲区，通过覆盖使信号在有关空间区域内有效，使客户不在受建筑物空间和屏蔽束缚，实现在有效域内的工作协调和指挥调度需求。
由于中西医结合医院建筑物的金属屏蔽以及面积较大，无线电对讲机功率有限，无法满足所有楼层的信号覆盖，所以安全保卫工作无法保证。
应付突发性事件的处理，都离不开快速反应的无线电对讲调度联系。
简单的对讲机通讯远远不能满足管理工作的需要，必须要进一步完善和改造，满足随叫随通，大范围和地下室联系均有保障的通话效果。
因此必须建立一套数字无线对讲覆盖系统，保证无线信号覆盖率达到95%以上。
2技术分析本次为医院设计了一套数字中继站覆盖无线通讯的解决方案。
它在产品性能、通信效率和价值体现方面再创新高。
MOTOTRBO数字无线通讯系统在优质通信的基础上提供更强大的功能。
带来通讯量的提升，频率的有效利用以及综合的数据通信和强大的语音通信。
1）频率选择：考虑到医院结构所要覆盖区域的特殊性，应选用130-170MHZ或400-430MHZ 频段，因为该频段的电波传播有一定的绕射性，并且该频段的抗干扰性较好。
同时该频段也符合国家相关规定。
2）技术指标：无线对讲的呼损率＜2％；无线对讲的接通率＞98％；无线对讲覆盖区内可接通率：要求在无线对讲覆盖区内的95％位置无盲区覆盖，对讲机所用信道根据客户要求；室内无线对讲覆盖的边缘场强：≥-85dBm，地下室及电梯≥-95dBm；外泄电平（建筑物50 米左右）＜-105dBm；覆盖区与周围各建筑内对讲机系统之间无互相干扰。
3.设计要求为建立较完美的无线覆盖系统，在设计时既要兼顾边缘场强的计算，保证天线末端及手持对讲机接收端达到指定的db数值，同时无线对讲覆盖系统必须对外界的干扰小，并且不易受到其他同类设备的干扰，不仅要考虑通信的覆盖范围，同时要达到客户的指定覆盖要求，必须依靠更合理的设计来避免对讲机的信号在传输过程中所经受及产生的各种问题。
地铁无线对讲方案
地铁无线对讲方案1. 引言地铁作为一种方便快捷的城市交通工具，为了提高乘客的安全感和服务质量，越来越多的地铁系统开始引入无线对讲技术。
通过地铁无线对讲系统，乘客和地铁工作人员可以进行实时通讯，从而实现快速应对突发事件以及提供更便捷的服务。
本文将介绍一种地铁无线对讲方案，详细阐述其设计和实施。
2. 方案设计2.1 系统概述地铁无线对讲系统由以下组成部分构成：•主控中心：负责管理整个地铁无线对讲系统，包括终端管理、呼叫控制等功能；•终端设备：安装在地铁车厢内的对讲终端设备，乘客和地铁工作人员可以通过终端设备进行通讯；•传输网络：用于连接主控中心和终端设备的通信网络，可以选择有线或无线方式。
2.2 功能设计地铁无线对讲系统具备以下功能：•实时通讯：乘客可以通过对讲终端设备与地铁工作人员进行实时语音通话，从而提供更好的服务和应对突发事件；•群组通话：地铁工作人员可以将终端设备划分为不同的群组，方便进行群组内的通讯，提高工作效率；•紧急呼叫：乘客可以通过对讲终端设备发起紧急呼叫，向地铁工作人员报告紧急情况，以便及时处理；•录音功能：地铁无线对讲系统可以自动录音，方便事后回溯和分析。
2.3 技术选型在地铁无线对讲系统的设计中，需要考虑以下技术选型：•通信网络：可以选择使用无线局域网（WLAN）或移动通信网络（如4G、5G）作为传输网络，根据具体情况选择合适的网络技术；•终端设备：终端设备应选择具备良好通话质量、稳定性和适应性的对讲设备；•主控中心：主控中心需要具备强大的处理能力和良好的系统可靠性，可以选择使用高性能的服务器或集群系统。
3.1 项目规划地铁无线对讲系统的实施可以按照以下步骤进行：1.系统需求分析：与地铁运营方合作，明确系统的功能需求和性能要求；2.技术选型：根据需求分析结果，选择合适的通信网络、终端设备和主控中心；3.系统设计和开发：根据需求和技术选型结果，进行系统的详细设计和开发工作；4.系统测试和优化：进行系统测试，发现和修复潜在问题，对系统进行优化；5.系统部署和运营：将系统部署到地铁站点，并进行系统运维和维护工作。
