ABB变频器的参数设置
abb变频器设置参数的步骤
abb变频器设置参数的步骤设置ABB变频器参数的步骤可以分为以下几个方面：
1. 连接变频器，首先需要将ABB变频器与电源和控制设备连接好，确保电气连接正确并且安全可靠。
2. 进入参数设置模式，根据ABB变频器的型号和系列不同，进入参数设置模式的方法可能会有所不同，通常可以通过按下特定的按键组合或者在控制面板上进行操作来进入参数设置模式。
3. 参数设置，在进入参数设置模式后，可以通过控制面板上的按钮或者旋钮来浏览和修改各个参数。
ABB变频器的参数通常包括运行参数、控制参数、保护参数等多个方面，需要根据实际需求逐个进行设置。
4. 保存设置，在完成参数设置后，需要确保将设置的参数保存到变频器中，通常可以通过按下特定的确认键或者执行保存命令来完成保存操作。
5. 测试和调整，设置参数后，需要进行测试和调整，确保变频
器的运行符合预期，并且能够满足实际的控制需求。
在测试和调整过程中，可能需要对部分参数进行微调或者修改。
总的来说，设置ABB变频器参数的步骤包括连接变频器、进入参数设置模式、参数设置、保存设置以及测试和调整。
在进行参数设置时，需要根据具体的应用需求和变频器型号来进行操作，确保参数设置的准确性和有效性。
ABB变频器调试
ABB变频器参数设定1、变频器上模拟量拔码开关，OFF位置为0-10V，ON位置为0-20mA；按MENU键一下，可以进入（给定）REF，可以看到外给的模拟量有无给到变频器。
按MENU键两下，可以进入（参数）PHR，有如下参数需要设定：GROUP 99：启动数据A、9905（电机额定电压）：380V；B、9906（电机额定电流）：根据电机设；C、9907（电机额定频率）：50Hz；D、9908（电机额定转速）：根据电机设；E、9909（电机额定功率）：根据电机设；F、9915（电机功率因数）：根据电机设；G、9902（应用宏），如果用按钮加减速，9902设定为4（电动电位器宏），1103会默认为12，响应时间在2205里设定。
GROUP10：输入指令A、1001（外部1命令）：1，DI1启、停；B、1003（电机转向）：1，正转；2，反转；GROUP11：给定选择A、1103（给定值1选择）：0-控制盘；1-AI1，2-AI2；B、如果9902的应用宏选择“电位器模式”，1103将选12，通过DI3U DI4D作加减速调节，停止后速度保持。
GROUP13：模拟输入A、1301（AI1低限）：0mA对应0%；4mA对应20%。
B、1302（AI1高限）：20mA对应100%。
GROUP14：继电器输出A、1401（继电器1输出）：1-准备，2-运行，4-故障。
B、1402（继电器2输出）：1-准备，2-运行，4-故障。
C、1403（继电器3输出）：1-准备，2-运行，4-故障。
GROUP15：模拟输出A、1502（AO1赋值低限）：0mA对应0%；4mA对应20%。
B、1503（AO1赋值高限）：20mA对应100%。
GROUP20：限幅A、2003（最大电流）：1.1*In。
B、2007（最小频率）：0Hz，跟4-20mA无关。
C、2008（最大频率）：20Hz。
GROUP21：起动/停止（特殊情况下会用）A、2101（起动功能）：缺省是5，设定4为了提升转矩。
ABB变频器参数设置
ABB变频器参数设置一、变频器的简朴本地启动1、首先确定空开闭合，接触器得电2、按LOC/REM使变频器为本地控制模式3、按PAR进人控制盘的参数设置模式:用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式（DTC），DTC变频器设定值为频率，选择好模式后按ENTER确认(取消按ACT返回）4、按ACT回到当前状态5、按REF,选择上下调节键，输入指定的参数后，按ENTER确认6、按启动键，变频器启动，至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02电机的实际转速SPEED/01.03传动输入频率的实际值FREQ；03.20变频器最后一次故障的代码LAST FLT4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上：1.激活可选设备的通讯：确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
三、PLC与变频器PROFIBUS-DP通讯为了实现变频器与PLC之间的通讯，首先确定通讯模板已安上，然后把DP网线安装好。
ABB变频器参数设置

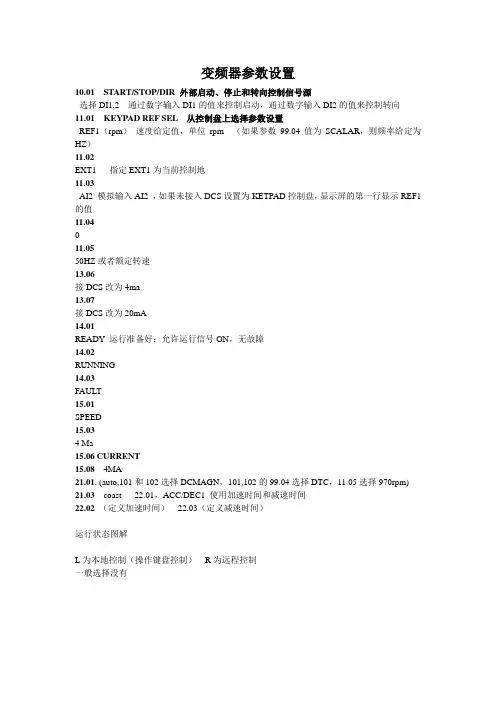

变频器参数设置
10.01 START/STOP/DIR 外部启动、停止和转向控制信号源
选择DI1,2 通过数字输入DI1的值来控制启动，通过数字输入DI2的值来控制转向11.01KEYPAD REF SEL 从控制盘上选择参数设置
REF1（rpm）速度给定值，单位rpm （如果参数99.04值为SCALAR，则频率给定为HZ）
11.02
EXT1 指定EXT1为当前控制地
11.03
AI2 模拟输入AI2 ，如果未接入DCS设置为KETPAD控制盘，显示屏的第一行显示REF1的值
11.04
11.05
50HZ或者额定转速
13.06
接DCS改为4ma
13.07
接DCS改为20mA
14.01
READY 运行准备好：允许运行信号ON，无故障
14.02
RUNNING
14.03
FAULT
15.01
SPEED
15.03
4 Ma
15.06 CURRENT
15.084MA
21.01. (auto,101和102选择DCMAGN，101,102的99.04选择DTC，11.05选择970rpm)
21.03coast 22.01，ACC/DEC1 使用加速时间和减速时间
22.02 （定义加速时间）22.03（定义减速时间）
运行状态图解
L为本地控制（操作键盘控制）R为远程控制
一般选择没有。
ABB变频器参数设置
ABB变频器参数设置1.变频器模式设置首先，需要确定变频器的工作模式。
常见的工作模式有V/F控制模式和矢量控制模式。
V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。
根据实际需求选择合适的工作模式。
2.输出频率设置输出频率是指电机的运行频率，也就是电机的转速。
根据实际需求设置输出频率。
通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。
3.输出电压设置输出电压是指变频器输出给电机的电压。
根据电机的额定电压设置输出电压。
一般来说，输出电压应该和电机的额定电压相当。
4.加速时间设置加速时间是指电机从静止状态加速到额定转速所需的时间。
加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。
根据实际需求设置合适的加速时间。
5.减速时间设置减速时间是指电机从运行状态减速到停止所需的时间。
减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。
根据实际需求设置合适的减速时间。
6.PID参数设置PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。
PID参数包括比例系数、积分时间和微分时间。
根据实际需求设置合适的PID参数。
7.保护参数设置保护参数用于保护电机和变频器的安全运行。
包括过载保护、短路保护、过热保护等。
根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。
需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。
在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。
总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。
合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。
ABB变频器参数设置
精心整理ACS550完整参数表Group99:起动数据代码英文名称中文名称用户/缺省值9901LANGUAGE语言1(中文)9902APPLICMACRO应用宏3(交变宏)9904MOTORCTRLMODE电机控制模式3(9905MOTORNOMVOLT电机额定电压380V9906MOTORNOMCURR电机额定电流A9907MOTORNOMFREQ电机额定频率50Hz9908MOTORNOMSPEED电机额定转速9909MOTORNOMPOWER9910MOTORIDRUNGroup01:运行数据Group03:FBGroup04:Group10:1001EXT1COMMANDS外部121002EXT2COMMANDS外部201003DIRECTION转向13Group11:给定选择1101KEYPADREFSEL控制盘给定11102EXT1/EXT2SEL外部控制选择01103REF1SELECT给定值1选择11104REF1MIN给定值1下限0Hz/0rpm 1105REF1MAX给定值1上限50Hz/1500rpm 1106REF2SELECT给定值2选择21107REF2MIN给定值2下限0%1108REF2MAX给定值2上限100%Group12:恒速运行1201CONSTSPEEDSEL恒速选择91202CONSTSPEED1恒速1300rpm/5Hz 1203CONSTSPEED2恒速2600rpm/10Hz 1204CONSTSPEED3恒速3900rpm/15Hz 1205CONSTSPEED4恒速1206CONSTSPEED5恒速1207CONSTSPEED6恒速2 Group13:Group14:继电器输出1401RELAYOUTPUT1继电器输出111402RELAYOUTPUT2继电器输出221403RELAYOUTPUT3继电器输出331404RO1ONDELAY继电器10s1405RO1OFFDELAY继电器10s1406RO2ONDELAY继电器20s1407RO2OFFDELAY继电器20s1408RO3ONDELAY继电器30s1409RO3OFFDELAY继电器30s1410RELAYOUTPUT4继电器输出401411RELAYOUTPUT5继电器输出501412RELAYOUTPUT6继电器输出601413RO4ONDELAY继电器4通延时0s1414RO4OFFDELAY继电器4断延时0s1415RO5ONDELAY继电器5通延时0s1416RO5OFFDELAY继电器5断延时0s1417RO6ONDELAY继电器61418RO6OFFDELAY继电器6Group15:模拟输出10301030103 1504MINIMUMAO1AO1下限0mA1505MAXIMUMAO1AO1上限0mA1506FILTERAO1AO1滤波时间0.1s1507AO2CONTENTSELAO2赋值1041508AO2CONTENTMINAO2赋值下限取决于参数0104 1509AO2CONTENTMAXAO2赋值上限取决于参数01041510MINIMUMAO2AO2下限0mA1511MAXIMUMAO2AO2上限0mA1512FILTERAO2AO2滤波时间0.1s Group16:系统控制1601RUNENABLE运行允许01602PARAMETERLOCK参数锁定11603PASSCODE解锁密码01604FAULTRESETsEL故障复位选择0 1605USERPARSETCHG用户参数切换0 1606LOCALLOCK本地锁定01607PARAMSAVE参数存储01608STARTENABLE1起动允许1609STARTENABLE2起动允许1610DISPLAYALARMSGroup20:0rpm1500rpm 2003MAXCURRENT最大电流1.8*I2hd 2005OVERVOLTCTRL过压控制12006UNDERVOLTCTRL欠压控制12007MINIMUMFREQ最小频率0Hz2008MAXIMUMFREQ最大频率50Hz 2013MINTORQUESEL最小转矩选择02014MAXTORQUESEL最大转矩选择02015MINTORQUE1最小转矩1-300.0%2016MINTORQUE2最小转矩2-300.0%2017MAXTORQUE1最大转矩1300.0%2018MAXTORQUE2最大转矩2300.0% Group21:起动/停止2101STARTFUNCTION起动方式12102STOPFUNCTION停车方式12103DCMAGNTIME直流磁化时间0.3s2104DCCURRCTL直流抱闸控制02105DCHOLDSPEED直流抱闸转速rpm 2106DCCURRREF2107DCBRAKETIME2108STARTINHIBIT起动禁止0100% Group22:2201ACC/DEC1/2SEL加减速曲线选择5 2202ACCELERTIME1加速时间15s2203DECELERTIME1加速时间15s2204RAMPSHAPE1速度曲线形状10.0s 2205ACCELERTIME2加速时间260s2206DECELERTIME2加速时间260s2207RAMPSHAPE2速度曲线形状20.0s2208EMDECTIME急停减速时间1.0s2209RAMPINPUT0积分器输入置零0Group23:速度控制2301PROPGAIN比例增益102302INTEGRATIONTIME积分时间2.52303DERIVATIONTIME微分时间02304ACCCOMPENSATION加速补偿02305AUTOTUNERUN自优化运行0(关闭) Group24:转矩控制2401TORQRAMPUP转矩上升时间0s2402TORQRAMPDOWNGroup25:危险频率Group26:电机控制0关闭关闭2604IRCOMPFREQIR补偿电频率80%2605U/FRATIO压频比曲线1（线性）2606SWITCHINGFREQ开关频率4kHz2607SWFREQCTRL开关频率控制1（打开）2608SLIPCOMPRATIO滑差补偿02609NOISESMOOTHING噪音过滤0（禁止）Group29:维护2901COOLINGFANTRIG冷却风机触发点0(未选择) 2902COOLINGFANACT冷却风机计数器0.0kh 2903REVOLUTIONTRIG累计转数触发点0(未选择) 2904REVOLUTIONACT累计转数计数器0MRev 2905RUNTIMETRIG运行时间触发点0(未选择)2906RUNTIMEACT运行时间计数器0.0kh2907USERMWHTRIG累计功耗触发点0(未选择) 2901USERMWHACT累计功耗计数器0.0MWh Group30:故障功能3001AI<MINFUNCTIONAI故障03002PANELCOMMERR3003EXTERNALFAULT13004EXTERNALFAULT21(故障)500s100%3008ZEROSPEEDLOAD零速负载70%3009BREAKPOINTFREQ负载折点35Hz3010STALLFUNCTION堵转功能0(未选择)3011STALLFREQUENCY堵转频率20Hz3012STALLTIME堵转时间20s3013UNDERLOADFUNC欠载功能0(未选择)3014UNDERLOADTIME欠载时间20s3015UNDERLOADCURVE欠载曲线13017EARTHFAULT接地故障1(允许)3018COMMFAULTFUNC通讯故障功能0(未选择) 3019COMMFAULTTIME通讯故障时间3.0s 3021AI1FAULTLIMITAI1故障极限0%3022AI2FAULTLIMITAI2故障极限0%3023WIRINGFAULT接线故障1允许Group31:自动复位3101NROFTRIALS复位次数03102TRIALTIME复位时间30s3103DELAYTIME延时时间0s3104AROVERCURRENT3105AROVERVOLTAGE0(禁止))0(禁止) Group32:监控器Group33:信息Group34:控制盘显示/过程变量Group35:电机温度测量3501SENSORTYPE传感器类型03502INPUTSELECTION输入选择13503ALARMLIMIT报警极限Ohm/03504FAULTLIMIT故障极限Ohm/0Group36:定时器功能Group40:过程PID设置14001GAIN增益1.04002INTEGRATIONTIME积分时间60s4003DERIVATIONTIME微分时间0s4004PIDDERIVFILTER微分滤波1s4005ERRORVALUEINV偏差值取反0否4006UNITS单位44007UNITSCALE显示格式140080%VALUE0%值0.0%4009100%VALUE100%值4010SETPOINTSEL给定值选择40.0%0%100% 4014FBKSEL反馈值选择14015FBKMULTIPLIER乘法因子0(未使用) 4016ACT1INPUT实际值1输入24017ACT2INPUT实际值2输入24018ACT1MINIMUM实际值1下限0% 4019ACT1MAXIMUM实际值1上限100%4020ACT2MINIMUM实际值2下限0% 4021ACT2MAXIMUM实际值2上限100% 4022SLEEPSELECTION睡眠选择04023PIDSLEEPLEVEL睡眠频率0Hz4024PIDSLEEPDELAY睡眠延时60s4025WAKE-UPDEV唤醒偏差4026WAKE-UPDELAY唤醒延时0.50s 4027PID1PARAMsETPID1参数选择0 Group41:过程PID设置24101GAIN增益1.04102INTEGRATIONTIME积分时间60s 4103DERIVATIONTIME4104PIDDERIVFILTER4105ERRORVALUEINV4106UNITS4109100%VALUE100%值100%4110SETPOINTSEL给定值选择14111INTERNALSETPNT内部给定值40.0% 4112SETPOINTMIN给定最小值0%4113SETPOINTMAX给定最大值100% 4114FBKSEL反馈值选择14115FBKMULTIPLIER乘法因子0(未使用) 4116ACT1INPUT实际值1输入24117ACT2INPUT实际值2输入24118ACT1MINIMUM实际值1下限0% 4119ACT1MAXIMUM实际值1上限100% 4120ACT2MINIMUM实际值2下限0%4121ACT2MAXIMUM实际值2上限100% 4122SLEEPSELECTION睡眠选择0 4123PIDSLEEPLEVEL睡眠频率0Hz 4124PIDSLEEPDELAY睡眠延时60s 4125WAKE-UPDEV唤醒偏差4126WAKE-UPDELAY唤醒延时Group42:外部/修正PID4201GAIN增益1.060s0s1s4205ERRORVALUEINV偏差值取反0 4206UNITS单位44207UNITSCALE显示格式142080%VALUE0%值0%4209100%VALUE100%值100%4210SETPOINTSEL给定值选择14211INTERNALSETPNT内部给定值40.0% 4212SETPOINTMIN给定最小值0%4213SETPOINTMAX给定最大值100% 4214FBKSEL反馈值选择14215FBKMULTIPLIER乘法因子0(未使用) 4216ACT1INPUT实际值1输入24217ACT2INPUT实际值2输入24218ACT1MINIMUM实际值1下限0%4219ACT1MAXIMUM实际值1上限100% 4220ACT2MINIMUM实际值2下限0%4221ACT2MAXIMUM实际值2上限100% 4228ACTIVATE激活04229OFFSET偏置04230TRIMMODE修正模式01(PID2给定) Group51:Group52:控制盘通讯Group53:内置通讯协议Group81:PFC控制8103REFERENCESTEP1给定增量10% 8104REFERENCESTEP2给定增量20% 8105REFERENCESTEP3给定增量30%8109STARTFREQ1起动频率150Hz8110STARTFREQ2起动频率250Hz8111STARTFREQ3起动频率350Hz8112LOWFREQ1停止频率125Hz8113LOWFREQ2停止频率225Hz8114LOWFREQ3停止频率325Hz8115AUXMOTSTARTD辅机起动延时5s8116AUXMOTSTOPD.辅机停止延时3s8117NROFAUXMOT辅机数量18118AUTOCHNGINTERV自动切换间隔0(未选择8119AUTOCHNGLEVEL自动切换范围50%8120INTERLOCKS内部锁定48121REGBYPASSCTRL8122PFCSTARTDELAYPFC)0(未选择)00(未选择) 8126TMEDAUTOCHNG定时切换0(未选择)8127MOTORS电机个数0(未选择)Group98:可选件。
ABB变频器参数设置
CNST DCMAGN
CNST DCMAGN
21.02
CONST MAGN TIME在恒定励磁模式下定义励磁时间
1200
800
998
21.03
STOP FUNCTION选择电机停止模式:自由停车
COAST
COAST
RAMP
21.04
DC HOLD激活/解除DC Hold(直流抱闸)功能
100
100
100
23.06
AUTOTUNE RUN起动速度控制器的自整定运行功能
NO
NO
NO
27
BRAKE CHOPPER制动斩波器的控制
27.01
ON制动控制有效
ON
ON
ON
27.03
BR RESISTANCE定义制动电阻器的电阻值
0.7
1.4
1.4
27.04
BR THERM TCONST定义制动电阻器的热时间常数
BIROLAR
AI1,
BIROLAR
AI1,
BIROLAR
11．04
EXT REF1 MINIMUM定义外部给定REF1的最小值
0
0
0
11．05
EXT REF1 MAXIMUM定义外部给定REF1的最大值(绝对值)。
732
1150
1000
11.06
KEYPAD控制盘。
KEYPAD
KEYPAD
KEYPAD
-732
-1150
-1000
20.02
MAXIMUM SPEED定义最大转速允许值
732
1150
1000
20.03
ABB变频器参数设置与故障报警
ABB变频器参数设置与故障报警一、ABB变频器参数设置1.进入参数设置菜单2.参数分类3.基础参数设置首先要设置变频器的型号，这个参数通常是由厂家提供的，可以在产品手册中找到。
然后是电源参数，主要包括输入电压、输入频率等。
最后是电机参数，需要设置电机的额定功率、额定电流、额定转速等。
4.功能参数设置功能参数设置可以根据具体需要进行调整。
其中运行控制参数包括启动方式、运行频率范围、加速时间、减速时间等；保护设置参数包括过流保护、过载保护、过压保护等；通信设置参数包括通信协议、通信地址、波特率等。
5.参数保存设置完成后，需要将参数保存到变频器内部的存储器中。
通常情况下，在设置界面中会有保存参数的选项，选择保存后，系统会自动将参数保存并生效。
6.参数读取和修改在实际运行中，可能需要对已设置的参数进行读取和修改。
通过菜单界面可以进入到参数列表，然后选择需要读取或修改的参数，按照提示进行操作即可。
二、ABB变频器故障报警1.故障报警方式2.常见故障类型(1)过载故障：当电机负载超过变频器的额定负载能力时，会触发过载保护功能，导致系统报警。
此时需要检查电机负载是否正常，如有异常需要及时处理。
(2)过流故障：当电机电流超过变频器的额定电流时，会触发过流保护功能，导致系统报警。
此时需要检查电流传感器、电机绕组是否正常，如有故障需要及时维修。
(3)过压故障：当输入电压超过变频器的额定电压时，会触发过压保护功能，导致系统报警。
此时需要检查电源线路是否正常，如有故障需要及时处理。
(4)温度故障：当变频器内部温度超过设定的阈值时，会触发温度保护功能，导致系统报警。
此时需要检查变频器散热系统是否正常，如有故障需要及时维修。
3.故障处理方法当系统出现故障报警时，需要根据报警代码和报警信息进行具体的故障处理。
一般情况下，可以按照以下步骤进行处理：(1)停机：在故障报警时，首先要立即停止系统运行，以免加剧故障的发展。
(2)查找原因：根据报警代码和报警信息，查找故障的原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB变频器的参数设置
1，输出模式开始，按下MENU/ENTER键，在按上下键可以出三种模式：1 ref 给定 2 par 参数3copy 拷贝
2 使用上下键进入par 在按MENU/ENTER键，显示出代码从01~99，如果想改变03组0301的参数，就在按MENU/ENTER键，进入0301，在快速的按两下MENU/ENTER或按住键保持两秒钟，则会显示参数值，并在参数值的下面有SET的字样，在按上下键就能修改想需要的参数值。
然后在按ENTER键就能保存当前设置的参数值。
3copy 拷贝可以从变频器中的参数复制到控制面板中，当变频器坏的时候能把参数拷贝到变频器中，就可以不用在重新设置参数了。
4在这个变频器中01组和04组是只读的参数，在04组是故障记录的参数，这组参数存储了最近变频器报告的故障记录。
例如：0403是显示最近的故障的时间，在这组参数可以方便我们在今后故障排除用。
5第99组是输入的电机的名牌的参数，9905是电机的额定电压，9906是电机的额定电流。
9907是电机的额定的频率，9908电机的额定转速。
9909是电机的额定功率。
6在默认的状态下，滚动显示三个参数值，0103输出的频率，0104是电流，0105是转矩，可以在3401中进行设置。
第14组是设定继电器在什么条件下输出的，1401是控制继电器1动作的条件。
第20组可以对电机的电流，频率，做出了最大和最小的限定。
