激光焊接原理及工艺应用
激光焊接技术原理及工艺分析
激光焊接技术原理及工艺分析激光焊接技术是一种使用激光束来进行焊接的方法。
它利用激光束的高能量和高聚焦度，将材料加热到熔点或者融化状态，从而实现材料的焊接。
激光焊接技术已广泛应用于各个行业，包括汽车制造、电子设备制造、航空航天工业等。
激光焊接技术的原理是利用激光器产生的激光束，经过透镜聚焦后，将高能量的激光束集中到焊接接头上。
当激光束照射到材料上时，它会与材料表面的原子或者分子产生相互作用，将光能转换为热能。
这样，就可以在局部区域内使材料加热到高温，从而达到焊接的目的。
激光焊接技术的工艺分析主要包括焊接参数的选择和焊接过程的控制。
焊接参数的选择是激光焊接工艺中非常重要的一环。
它包括激光功率、激光束的聚焦度、焊接速度等参数的选择。
激光功率的选择要根据焊接材料的种类和厚度来确定，功率过低会导致焊接质量不理想，功率过高会使焊接区域过热。
激光束的聚焦度决定了焊接区域的尺寸和能量密度，它的选择要根据焊接接头的形状和尺寸来确定。
焊接速度的选择要根据焊接接头的材料和厚度来确定，速度过快会导致焊接区域充分融化不充分，速度过慢会使焊接区域过热。
焊接过程的控制是保证激光焊接质量的关键。
焊接过程的控制包括焊接接头的准备、激光束的照射、焊接区域的保护、焊接过程的监控等。
焊接接头的准备包括清洁表面、调整焊接接头的形状和尺寸等。
激光束的照射要保证激光束的聚焦度和焊接速度均匀稳定。
焊接区域的保护可以采用惰性气体保护或者真空环境，以防止氧化和污染。
焊接过程的监控可以通过温度传感器、红外摄像头等设备来实现，以保证焊接过程的质量和稳定性。
激光焊接技术是一种高精度、高效率的焊接方法。
它的原理是利用激光束将材料加热到熔点或者融化状态，然后实现材料的焊接。
激光焊接技术的工艺分析包括焊接参数的选择和焊接过程的控制，这些都是保证激光焊接质量的关键。
激光焊接技术的应用前景非常广阔，它将继续在各个领域中发挥重要作用。
激光焊接工艺和应用技术
激光焊接工艺和应用技术引言激光焊接是一种高精度、高效率的焊接技术，通过激光束的聚焦实现金属材料的精确熔化和连接。
激光焊接工艺和应用技术已经在许多领域得到了广泛应用，包括汽车制造、电子设备、航空航天等。
本文将介绍激光焊接的基本原理、工艺流程和应用技术。
激光焊接的原理激光焊接是利用激光的高能量密度和高聚光性，通过激光束的照射使金属材料局部熔化和连接的焊接技术。
激光束经过透镜的聚焦，使激光功率密度在焦点位置达到一个很高的数值，从而使金属材料局部加热到熔化温度。
通过控制激光束的照射时间和位置，可以实现金属材料的精确焊接。
激光焊接的工艺流程激光焊接的工艺流程包括准备工作、参数设定、焊接操作和焊后处理。
准备工作在开始激光焊接之前，需要先对焊接材料进行准备工作。
这包括清洁焊接表面、去除氧化物等操作，以确保焊接质量。
参数设定在进行激光焊接时，需要设置一系列的参数，包括激光功率、焦距、焊接速度等。
这些参数的设定会影响焊接的质量和效率。
焊接操作激光焊接的操作需要一定的技术和经验。
操作人员需要根据焊接要求和参数设定进行操作，保证焊接的质量和一致性。
焊后处理焊接完成后，还需要进行焊后处理。
这包括焊缝清理、焊接部位的处理等操作，以确保焊接部位达到预期的要求。
激光焊接的应用技术激光焊接技术在许多领域得到了广泛应用。
汽车制造在汽车制造中，激光焊接被广泛应用于车身焊接和零部件焊接等领域。
激光焊接可以实现对汽车焊接质量的控制，提高生产效率和产品质量。
电子设备在电子设备制造中，激光焊接常被用于焊接电子元件和连接电路板等工作。
激光焊接可以实现对微小焊接点的精确焊接，提高产品的可靠性和性能。
航空航天在航空航天领域，激光焊接被广泛应用于航空器的制造和维修。
激光焊接可以实现对复杂结构的焊接，提高航空器的结构强度和整体性能。
结论激光焊接是一种高精度、高效率的焊接技术，已经在许多领域得到了广泛应用。
掌握激光焊接的工艺流程和应用技术，对于提高焊接质量和效率具有重要意义。
激光焊接原理及工艺应用
相干性好： 普通光源上不同点发出的光在不同方向上、不同时间里都是杂乱无章的，经过透镜后也不可能会聚在一点上。 激光与普通光相比则大不相同。因为它的频率很单纯，从激光器发出的光就可以步调一致地向同一方向传播，可以用透镜把它们会聚到一点上，把能量高度集中起来，这就叫相干性高。一台巨脉冲红宝石激光器的亮度可达1015w/cm2·sr，比太阳表面的亮度还高若干倍。方向性强 激光的方向性比现在所有的其他光源都好得多，它几乎是一束平行线。如果把激光发射到月球上去，历经38.4万公里的路程后，也只有一个直径为2km左右的光斑。单色性好： 受激辐射光（激光）是原子在发生受激辐射时释放出来的光，其频率组成范围非常狭窄，通俗一点讲，就是受激辐射光单色性非常好，激光的“颜色”非常的纯（不同颜色，实际就是不同频率）。激光的单色性是实现激光加工的重要因素。我们可以通过简单的物理实验来说明这个问题亮度高
激光器分类
YAG脉冲激光焊接机由于加工精度高，热输入量小，工件变形小，生产效率快，自动化程度高等优点，被广泛应用于IT消费类电子产品的加工制造中
2、激光焊接原理及特性
激光焊接原理
激光焊接原理
激光焊接是利用激光束优异的方向性和高功率密度等特性进行工作，通过光学系统将激光束聚焦在很小的区域内，在极短的时间内使被焊处形成一个能量高度集中的热源区，从而使被焊物熔化并形成牢固的焊点和焊缝。
激光焊接的特性
焊接方式
热影响区
热变形
焊缝质量
是否添加焊料
焊接环境
激光焊接
较小
较小
较好
否
无要求
电子束焊
较小
较小
较好
否
真空
等离子弧焊
一般
一般
一般
是
光纤激光焊接工艺原理
光纤激光焊接工艺原理光纤激光焊接是一种高精度、高效率的焊接方法，广泛应用于汽车制造、航空航天、电子设备等行业。
它利用激光束的高能量密度和光纤的柔性传导特性，将工件表面局部加热，使其熔化并形成焊缝。
本文将从光纤激光焊接的原理、工艺参数、优势和应用领域等方面进行介绍。
一、光纤激光焊接的原理光纤激光焊接的原理是利用激光束的高能量密度将焊接区域加热至熔点以上，使金属材料熔化并形成焊缝。
在光纤激光焊接中，激光器将激光束传输到焊接头部，然后通过光纤将激光束传导到焊接点。
在焊接点，激光束与工件表面交互作用，产生局部加热。
随着工件加热，金属材料熔化并形成焊缝，然后冷却固化，实现焊接。
光纤激光焊接的原理主要包括两个方面：激光束与工件相互作用和激光能量的转化。
激光束与工件表面相互作用时，激光能量被吸收，使工件表面温度升高。
当温度达到熔点以上时，金属材料开始熔化。
激光能量的转化涉及激光束的吸收、传导和辐射。
激光束通过吸收介质的能量转化为热能，然后通过传导和辐射传输到焊接点。
二、光纤激光焊接的工艺参数光纤激光焊接的工艺参数对焊接质量和效率起着重要作用。
其中，激光功率、激光脉冲频率、焦距和光斑直径是影响焊接效果的关键参数。
1. 激光功率：激光功率决定了焊接过程中的能量输入量。
适当的激光功率可以保证焊缝的充分熔化和深度穿透，提高焊接质量。
2. 激光脉冲频率：激光脉冲频率决定了激光束的作用时间。
适当的脉冲频率可以控制焊接过程中的热输入量，实现焊接参数的精确控制。
3. 焦距：焦距是指激光束从激光头到焊接点的距离。
适当的焦距可以控制激光束的聚焦深度和焦斑直径，影响焊接深度和焊缝质量。
4. 光斑直径：光斑直径决定了激光束的能量密度分布。
适当的光斑直径可以实现焊接过程中的热输入均匀分布，提高焊接质量。
三、光纤激光焊接的优势光纤激光焊接相比传统焊接方法具有许多优势。
1. 高能量密度：光纤激光焊接利用激光束的高能量密度，可以在较小的热影响区域内实现高温熔化，减少热影响和变形。

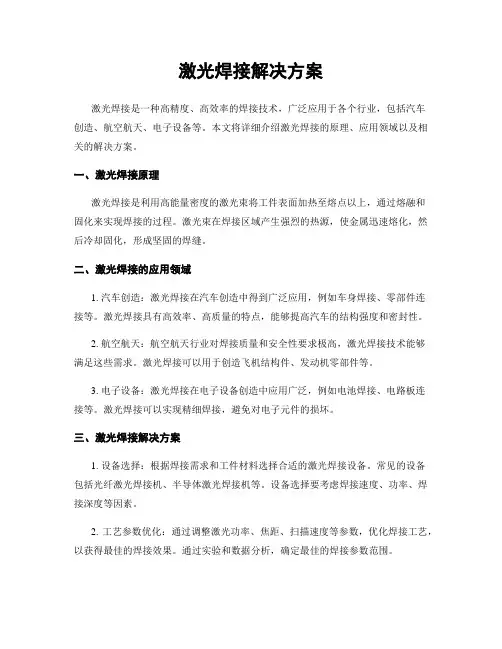

激光焊接解决方案
激光焊接解决方案激光焊接是一种高精度、高效率的焊接技术，广泛应用于各个行业，包括汽车创造、航空航天、电子设备等。
本文将详细介绍激光焊接的原理、应用领域以及相关的解决方案。
一、激光焊接原理激光焊接是利用高能量密度的激光束将工件表面加热至熔点以上，通过熔融和固化来实现焊接的过程。
激光束在焊接区域产生强烈的热源，使金属迅速熔化，然后冷却固化，形成坚固的焊缝。
二、激光焊接的应用领域1. 汽车创造：激光焊接在汽车创造中得到广泛应用，例如车身焊接、零部件连接等。
激光焊接具有高效率、高质量的特点，能够提高汽车的结构强度和密封性。
2. 航空航天：航空航天行业对焊接质量和安全性要求极高，激光焊接技术能够满足这些需求。
激光焊接可以用于创造飞机结构件、发动机零部件等。
3. 电子设备：激光焊接在电子设备创造中应用广泛，例如电池焊接、电路板连接等。
激光焊接可以实现精细焊接，避免对电子元件的损坏。
三、激光焊接解决方案1. 设备选择：根据焊接需求和工件材料选择合适的激光焊接设备。
常见的设备包括光纤激光焊接机、半导体激光焊接机等。
设备选择要考虑焊接速度、功率、焊接深度等因素。
2. 工艺参数优化：通过调整激光功率、焦距、扫描速度等参数，优化焊接工艺，以获得最佳的焊接效果。
通过实验和数据分析，确定最佳的焊接参数范围。
3. 自动化控制：激光焊接可以与自动化设备结合，实现自动化生产。
自动化控制可以提高生产效率和一致性，减少人为因素对焊接质量的影响。
4. 质量检测：对焊接后的产品进行质量检测是确保焊接质量的重要环节。
常用的质量检测方法包括X射线检测、超声波检测等。
通过质量检测，及时发现并解决焊接缺陷，提高产品质量。
5. 安全措施：激光焊接过程中需要注意安全问题。
操作人员需要佩戴防护眼镜和防护服，避免激光辐射对人体的伤害。
设备需要具备安全保护措施，如紧急停机装置等。
四、激光焊接的优势1. 高精度：激光焊接可以实现弱小尺寸的焊接，适合于精密零部件的创造。
焊接工艺的激光焊接技术要点
焊接工艺的激光焊接技术要点随着科技的不断进步和发展，激光焊接技术作为一种高效、精确的焊接方式得到了广泛的应用。
激光焊接技术利用激光束对焊接材料进行加热，达到熔化的目的。
本文将重点介绍激光焊接技术的要点，并讨论其在焊接工艺中的应用。
一、激光焊接技术的基本原理激光焊接技术利用激光束对焊接材料进行加热，并在激光束的照射下使熔融池形成，从而实现材料的焊接。
激光束通过光学元件的准直和导引，最终集中到焊接接头上。
激光焊接的热源浓度高、对热影响区小，具有焊接速度快、熔深大、焊缝质量高等优点。
二、激光焊接技术的要点1. 激光焊接设备的选型激光焊接设备的选型是激光焊接工艺的关键。
选型时需考虑到焊接材料的种类、厚度、焊接条件等因素，并结合生产需求和经济实际进行选择。
常见的激光焊接设备有CO2激光器、光纤激光器等。
2. 材料准备和表面处理激光焊接需要对焊接材料进行预处理，以保证焊接质量。
材料准备包括焊缝的设计、材料的选择和切割等。
表面处理则主要包括除锈、除油和打磨等工艺，以保证焊接材料表面的洁净度。
3. 焊接参数的选择激光焊接参数的选择是影响焊接质量的重要因素。
焊接参数包括激光功率、焊接速度、激光束直径等。
选取适当的焊接参数可以提高焊接速度和焊接质量，同时减小焊接变形和热影响区。
4. 焊接过程控制激光焊接过程控制是确保焊接质量的关键。
焊接过程控制主要包括焊接速度、激光束角度、焊接位置等的控制，以及焊接过程中的监测和调整。
合理的焊接过程控制可以提高焊缝质量和焊接效率。
三、激光焊接技术在焊接工艺中的应用激光焊接技术由于其独特的优点，在焊接工艺中得到了广泛的应用。
它被广泛应用于汽车制造、航空航天、电子设备制造等领域。
在汽车制造中，激光焊接可以用于车身焊接、发动机焊接等环节；在航空航天领域，激光焊接可以用于航空发动机叶片的焊接和涡轮盘的焊接等；在电子设备制造中，激光焊接可以用于电子器件的封装等。
激光焊接技术的应用可以提高生产效率，减小焊接变形和热影响区，同时提高焊接强度和焊缝质量。
激光焊接解决方案
激光焊接解决方案激光焊接是一种高精度、高效率的焊接技术，广泛应用于汽车、航空航天、电子、医疗器械等领域。
本文将详细介绍激光焊接的原理、优势、应用领域以及解决方案。
一、激光焊接原理激光焊接利用高能量密度的激光束瞬间加热工件表面，使其局部区域熔化并迅速冷却，从而实现焊接。
激光束的能量密度高、焦点小，能够实现高精度的焊接，并且不会对周围区域产生热影响。
二、激光焊接的优势1. 高精度：激光束的焦点小，能够实现弱小焊点的精确定位，适合于对焊接质量要求高的应用场景。
2. 高效率：激光焊接速度快，焊接时间短，能够提高生产效率。
3. 无接触：激光焊接不需要直接接触工件表面，避免了传统焊接中可能浮现的磨损和污染问题。
4. 适应性强：激光焊接适合于各种材料的焊接，包括金属、塑料、陶瓷等，具有广泛的应用领域。
三、激光焊接的应用领域1. 汽车创造：激光焊接被广泛应用于汽车创造中的车身焊接、发动机焊接等环节，能够提高焊接质量和生产效率。
2. 航空航天：激光焊接在航空航天领域中的应用包括航空发动机部件、飞机结构等，能够提高零部件的强度和耐久性。
3. 电子创造：激光焊接在电子创造中的应用包括电路板焊接、电子元件连接等，能够实现高精度的焊接，提高产品的可靠性。
4. 医疗器械：激光焊接在医疗器械创造中的应用包括人工关节、牙科器械等，能够实现精细焊接，提高产品的质量和可靠性。
四、激光焊接解决方案针对不同行业和应用领域的激光焊接需求，我们提供以下解决方案：1. 设备选择：根据客户需求和焊接要求，提供适合的激光焊接设备，包括激光器、光纤传输系统、焊接头等。
2. 工艺优化：根据客户提供的工件材料和要求，优化焊接工艺参数，确保焊接质量和效率。
3. 自动化集成：根据客户的生产线布局和工艺要求，提供自动化激光焊接系统，实现自动化生产。
4. 售后服务：提供设备安装调试、操作培训等售后服务，确保客户能够顺利使用激光焊接设备。
总结：激光焊接作为一种高精度、高效率的焊接技术，在汽车、航空航天、电子、医疗器械等领域有着广泛的应用。
激光焊接技术原理及工艺分析
激光焊接技术原理及工艺分析激光焊接技术是一种高效、精密的焊接方法，广泛应用于汽车制造、航天航空、电子电气、金属加工等领域。
它具有焊缝窄、热影响区小、焊接速度快、焊接变形小等优点，因此备受行业的青睐。
本文将对激光焊接技术的原理及工艺进行深入分析，以便更好地应用于实际生产中。
一、激光焊接技术原理激光焊接技术是利用高能密度激光束对工件进行局部加热，使其熔化并与填充材料熔合，从而实现焊接的一种焊接方法。
激光焊接技术的焊接原理主要包括热传导和熔化两个过程。
1. 热传导过程激光束照射到被焊接工件表面时，会迅速将能量转移到工件内部，并在其表面形成一个“热源区”。
在热源区内，温度迅速升高，使金属材料发生相变，从而产生熔化现象。
热传导过程是激光焊接的关键步骤，决定了焊接质量和效率。
2. 熔化过程一旦工件表面温度达到熔点，金属材料便开始熔化，并与填充材料一起形成一层融合的熔池。
激光束的高能密度可以使金属材料迅速熔化，从而实现高速、高效的焊接过程。
二、激光焊接工艺分析激光焊接工艺主要包括焊接设备、工艺参数、焊接过程控制等方面。
下面将分别对这些方面进行分析。
1. 焊接设备激光焊接的设备主要由激光器、光纤传输系统、焊接头及其控制系统等组成。
激光器是激光焊接的核心部件，它产生高能密度的激光束，然后通过光纤传输系统输送到焊接头。
焊接头通过镜片对激光束进行聚焦和调节，然后照射到工件表面进行焊接。
2. 工艺参数激光焊接的工艺参数包括激光功率、焦距、焊接速度、频率等多个方面。
这些参数的选择直接影响到焊接效果和质量。
一般来说，激光功率越大，焊接速度越快，焊接效果越好。
而焦距、频率等参数则需要根据具体的焊接材料和厚度进行调节。
3. 焊接过程控制激光焊接的过程控制是确保焊接质量的关键。
焊接过程需要对激光功率、焊接速度、焦距等参数进行精确控制，同时还需要考虑到工件的热变形、填充材料的均匀性等因素。
现代化的焊接设备通常配备了先进的焊接控制系统，能够通过实时监控和反馈机制来实现焊接过程的精确控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 稳定腔: 0< G1*G2<1 • 介稳腔: G1*G2=1或G1*G2=0 • 非稳腔: G1*G2<0或G1*G2>1
激光特点
• 相干性好： 普通光源上不同点发出的光在不同方向上、不同时间里都是杂乱无章的，经过透
镜后也不可能会聚在一点上。 激光与普通光相比则大不相同。因为它的频率很单纯，从激光器发出的光就可以
激光焊接原理及工艺应用
1、激光原理及特性
镭射=激光=LASER
激光产生的原理
• 能级
物质是由原子组成，而原子又是由原子核及电子构成。电子围绕着原子核运动。 而电子在原子中的能量不是任意的。描述微观世界的量子力学告诉我们，这些电 子会处于一些固定的“能级”，不同的能级对应于不同的电子能量，离原子核越 远的轨道能量越高。此外，不同轨道可最多容纳的电子数目也不同，例如最低的 轨道（也是最近原子核的轨道）最多只可容纳2个电子，较高的轨道上则可容纳8 个我们使用的灯的形状多为 直管形。其结构一般都是 由电极、灯管和充入的氙 （Xe）气体组成。电极是 用高熔点、高电子发射率， 又不易溅射的金属材料制 成。灯管用机械强度高、 耐高温、透光性好的石英 玻璃制成。灯管内充入氙 气。
Nd：YAG激光棒
Nd：YAG（掺钕的钇 铝石榴石）是目前最常 用的一类固体激光器。 YAG是一种立方结构晶 体，质地很硬、光学质 量好、热导率高。用三 价钕代替了晶体中部分 的三价钇，因此称为掺 钕的钇铝石榴石。
• 3、谐振腔
有了合适的工作物质和激励源后，可实现粒子数反转，但这样产生的受激辐 射强度很弱，无法实际应用。还需要将辐射的光进行放大，于是人们就想到 了用光学谐振腔进行放大。
所谓光学谐振腔，实际是在激光器两端，平行装上两块反射率很高的镜片， 一块为全反射镜片，一块为部分反射、少量透射镜片。全反射镜片的作用是 将入射的光全部按原路径反射回去，部分反射镜片的作用是将能量未达到一 定限度的部分光子按原路径反射回去，而达到一定能量限度的光子则透射而 出。这样，透射而出的这部分光子就成为我们需要的，经过放大了的激光； 而被反射回工作介质的光，则继续诱发新一轮的受激辐射，光将逐渐被放大 。因此，光在谐振腔中来回振荡，造成连锁反应，雪崩似的获得放大，产生 强烈的激光，直到能量达到一定的限度，从部分反射镜片中输出。
三能级结构
• 当粒子受外界能量激励从E1到E3，由于E3能级寿命短，很快转移到 E2上，因能级E2为亚稳态，在E2、E1间实现粒子数反转分布。下能 级E1为基态，通常总是积聚着大量的粒子，因此要实现粒子数反转， 必须将半数以上的基态粒子激发到E2上，所以，外界激励就需要有相 当强的能力。
四能级结构
• 受激吸收
– 受激吸收就是处于低能态的原子吸收外界辐射而跃迁到高能态。
– 电子可通过吸收光子从低能级跃迁到高能级。
• 受激辐射
– 受激辐射是指处于高能级的电子在光子的“刺激”或者“感应”下，跃迁到低能级，并 辐射出一个和入射光子同样频率的光子。受激辐射的最大特点是由受激辐射产生 的光子与引起受激辐射的原来的光子具有完全相同的状态。它们具有相同的频率 ，相同的方向，完全无法区分出两者的差异。这样，通过一次受激辐射，一个光 子变为两个相同的光子。这意味着光被加强了，或者说光被放大了。这正是产生 激光的基本过程。
• 跃迁
电子可以通过吸收或释放能量从一个能级跃迁到另一个能级。例如当电子吸收了 一个光子时，它便可能从一个较低的能级跃迁至一个较高的能级。同样地，一个 位于高能级的电子也会通过发射一个光子而跃迁至较低的能级。在这些过程中， 电子释放或吸收的光子能量总是与这两能级的能量差相等。由于光子能量决定了 光的波长，因此，吸收或释放的光具有固定的颜色。
• 常见激光器中，掺钕钇铝石榴石（简Nd3+:YAG）激光器，氦氖激光 器和二氧化碳激光器也都属四能级系统激光器。需要指明，以上讨论 的三能级系统和四能级系统都是对激光器运转过程中直接有关的能级 而言，不是说某种物质只具有三个能级或四个能级。
激光产生条件
• 1、激光工作介质 激光的产生必须选择合适的工作介质，可以是气体、液体、固体或半 导体。关键是能在这种介质中实现粒子数反转，以获得产生激光的必 要条件。显然，亚稳态能级的存在，对实现粒子数反转是非常有利的 。
激光谐振腔
• 光学谐振腔
L
图2-6
M1100%
图2-7 构
M298% 谐振腔结
激光谐振腔
G1*G2=(1-d2/f-b/R1)*(1-d1/f-b/R2) 其中，f：棒的热焦距 d1：棒中心到半反的距离 d2：棒中心到全反的距离 R1：全反曲率半径 R2：半反曲率半径 b=d1+d2-d1d2/f
• 自发辐射
– 是指高能级的电子在没有外界作用下自发地迁移至低能级，并在跃迁时产生光（ 电磁波）辐射，辐射光子能量为hυ=E2-E1，即两个能级之间的能量差。
• 粒子数反转
• 一个诱发光子不仅能引起受激辐射，而且它也能引起受激吸收，所以 只有当处在高能级的原子数目比处在低能级的还多时，受激辐射才能 超过受激吸收，而占优势。由此可见，为使光源发射激光，而不是发 出普通光的关键是发光原子处在高能级的数目比低能级上的多，这种 情况，称为粒子数反转。
但在热平衡条件下，原子几乎都处于最低能级（基态）。因此，如何 从技术上实现粒子数反转则是产生激光的必要条件。这需要利用激活 媒质。所谓激活媒质(也称为放大媒质或放大介质），就是可以使某 两个能级间呈现粒子数反转的物质。它可以是气体，也可以是固体或 液体。用二能级的系统来做激活媒质实现粒子数反转是不可能的。要 想获得粒子数反转，必须使用多能级系统。
