钢筋加工工艺
钢筋加工木工工艺流程
钢筋加工木工工艺流程
钢筋加工木工工艺流程是指在木工加工中，使用钢筋对木材进行加工加固的工艺流程。
下面是一个典型的钢筋加工木工工艺流程的步骤：
第一步：材料准备
首先，需要准备好所需要的原材料，包括木材和钢筋。
木材应选择质量良好的材料，而钢筋应选用强度高、可靠的钢材。
第二步：设计和测量
在进行钢筋加工木工之前，需要根据实际情况进行设计和测量。
这需要根据具体的工程要求和木材的尺寸，确定加工的具体尺寸和形状。
第三步：加工木材
接下来，需要将木材进行加工。
这包括裁剪、开槽、磨边等步骤。
根据具体的要求，可以使用电锯、手锯、锉刀等工具进行加工。
第四步：钢筋加工
完成木材的加工后，就需要对钢筋进行加工。
这包括弯曲、切割、焊接等步骤。
根据具体的设计要求，将钢筋处理成所需的形状和尺寸。
第五步：安装固定
将钢筋与木材进行固定。
根据具体要求，使用螺丝、钉子、胶水等固定材料将钢筋牢固地与木材连接在一起。
第六步：护理和维护
在完成钢筋加工木工之后，需要进行护理和维护，以保持木工的质量和美观。
这包括清洁木材和钢筋，以及定期检查和维护。
以上就是钢筋加工木工工艺流程的简要介绍。
这个工艺流程需要专业的技术和经验，以确保加工出的木工符合要求，能够达到预期的效果。
同时，工艺流程中需要注意安全和环保，确保工作过程中不产生安全隐患和对环境造成污染。
钢筋的加工工艺有哪些

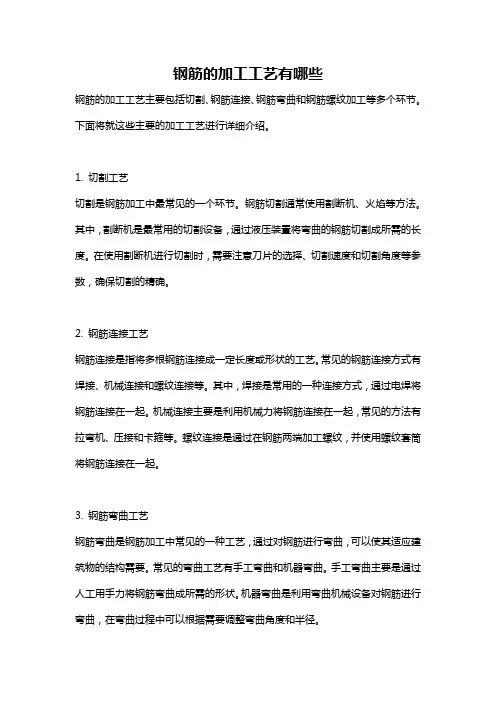

钢筋的加工工艺有哪些钢筋的加工工艺主要包括切割、钢筋连接、钢筋弯曲和钢筋螺纹加工等多个环节。
下面将就这些主要的加工工艺进行详细介绍。
1. 切割工艺切割是钢筋加工中最常见的一个环节。
钢筋切割通常使用割断机、火焰等方法。
其中，割断机是最常用的切割设备，通过液压装置将弯曲的钢筋切割成所需的长度。
在使用割断机进行切割时，需要注意刀片的选择、切割速度和切割角度等参数，确保切割的精确。
2. 钢筋连接工艺钢筋连接是指将多根钢筋连接成一定长度或形状的工艺。
常见的钢筋连接方式有焊接、机械连接和螺纹连接等。
其中，焊接是常用的一种连接方式，通过电焊将钢筋连接在一起。
机械连接主要是利用机械力将钢筋连接在一起，常见的方法有拉弯机、压接和卡箍等。
螺纹连接是通过在钢筋两端加工螺纹，并使用螺纹套筒将钢筋连接在一起。
3. 钢筋弯曲工艺钢筋弯曲是钢筋加工中常见的一种工艺，通过对钢筋进行弯曲，可以使其适应建筑物的结构需要。
常见的弯曲工艺有手工弯曲和机器弯曲。
手工弯曲主要是通过人工用手力将钢筋弯曲成所需的形状。
机器弯曲是利用弯曲机械设备对钢筋进行弯曲，在弯曲过程中可以根据需要调整弯曲角度和半径。
4. 钢筋螺纹加工钢筋螺纹加工是将钢筋两端或中间进行螺纹加工，以便与其他构件进行连接。
常用的螺纹加工方式有卷杆和滚压。
卷杆是通过卷杆机将钢筋两端加工成螺纹形状。
滚压是将钢筋放入滚压机中，通过滚压使钢筋上形成螺纹。
以上就是钢筋的主要加工工艺。
在实际应用中，加工工艺的选择需要根据具体的需求和工程要求进行决定，并且需要严格按照相关标准和规范进行操作，以确保钢筋的加工质量和安全可靠性。
钢筋加工方案

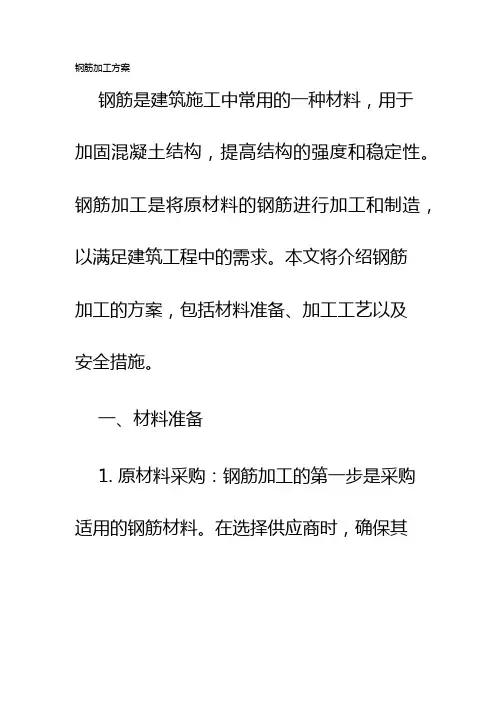

钢筋加工方案钢筋是建筑施工中常用的一种材料，用于加固混凝土结构，提高结构的强度和稳定性。
钢筋加工是将原材料的钢筋进行加工和制造，以满足建筑工程中的需求。
本文将介绍钢筋加工的方案，包括材料准备、加工工艺以及安全措施。
一、材料准备1. 原材料采购：钢筋加工的第一步是采购适用的钢筋材料。
在选择供应商时，确保其具有合法的生产许可证和质量认证，并购买符合国家标准的优质钢筋。
2. 原材料检验：在进行加工之前，对所购买的钢筋进行必要的检验。
检查钢筋的质量、尺寸、化学成分、力学性能等指标，确保其满足项目要求。
二、加工工艺1. 钢筋切割：根据施工图纸的要求，使用专业的切割机和切割工具对钢筋进行切割。
确保切割长度准确，不损坏钢筋的表面，并且切口平整。
2. 钢筋弯曲：使用专业的钢筋弯曲机进行钢筋的弯曲加工。
根据施工图纸中的要求和曲线半径，将钢筋弯曲成所需形状。
3. 钢筋焊接：在需要连接的部位，采用焊接的方法对钢筋进行连接。
使用电弧焊接机进行焊接操作，确保焊缝的质量和强度。
4. 钢筋螺纹加工：如果需要在钢筋上进行螺纹加工，可使用专业的螺纹机进行操作。
通过旋转和推进机器，将螺纹加工在钢筋表面，提供连接的便利性。
5. 钢筋校直：在钢筋加工的过程中，由于各种原因可能导致钢筋变形。
因此，在加工完成后，应进行钢筋的校直工作，确保其直笔度符合标准要求。
三、安全措施1. 安全防护：在进行钢筋加工时，工作人员需要戴好安全帽、安全手套、防护眼镜等个人防护用品，确保自己的安全。
2. 设备保养：保持加工设备的正常运转，定期检查设备的工作状态和维护设备的保养。
3. 作业环境：确保加工场地的整洁和通风，避免产生灰尘、烟雾等有害物质对工作人员造成危害。
4. 物料存放：正确存放和堆放钢筋材料，避免钢筋的接触和碰撞，防止变形和损坏。
结论钢筋加工方案是确保建筑施工质量和结构安全的重要环节。
通过采购优质原材料、严格执行加工工艺和遵循安全措施，可以确保钢筋的加工质量和施工效果。
钢筋加工工序
钢筋加工工序在建筑行业中，钢筋是一种常见的建筑材料，广泛应用于房屋、桥梁、公路等基础设施的建设中。
钢筋的质量和加工工序对建筑物的稳定性以及使用寿命有着重要的影响。
本文将详细介绍钢筋加工的工序与流程。
一、材料准备在进行钢筋加工之前，首先需要准备好所需材料。
通常情况下，钢筋的材质为普通碳素钢，需根据具体项目对钢筋的规格、强度等参数进行选择。
同时，还需准备好加工工具，如钢筋剪、弯曲机等设备。
二、钢筋剪切钢筋加工的第一步是剪切钢筋。
根据建筑设计图纸中对钢筋长度的要求，将钢筋放置在钢筋剪上，根据实际需要进行剪切。
剪切后的钢筋需要保持切口的平整度，确保下一步的工序顺利进行。
三、钢筋弯曲在某些建筑结构中，需要将钢筋进行弯曲以适应特定的形状和需求。
钢筋弯曲工序需要使用到专用的机械设备，如钢筋弯曲机。
根据设计图纸中对弯曲角度和曲线形状的要求，将钢筋固定在机械设备上，并进行弯曲加工。
在此过程中，需要保持钢筋的强度和形状完好。
四、钢筋焊接在某些特殊情况下，建筑中使用的钢筋需要进行焊接。
钢筋的焊接工序主要应用于大型建筑物或高架桥等结构中，用于增强钢筋之间的连接和稳定性。
焊接钢筋需要具备相关焊接技术，并遵循焊接安全操作规程。
五、钢筋防腐钢筋在建筑中常常暴露在潮湿的环境中，容易受到腐蚀的影响。
为了增加钢筋的使用寿命，需要对钢筋进行防腐处理。
常用的钢筋防腐方法包括喷涂防腐漆、涂覆防腐层等，以减少钢筋受潮和氧化的情况。
六、钢筋质量检验完成钢筋加工后，需要进行质量检验以确保其满足设计要求和标准。
质量检验通常包括外观检查、尺寸测量、强度测试等项目。
只有经过质量检验合格的钢筋才能用于建筑工程中，确保建筑物的结构稳定和安全性。
总结：钢筋加工工序是建筑施工中必不可少的一环，对于建筑物的质量和安全性有着直接的影响。
在加工过程中，要严格按照设计要求进行操作，保证加工的钢筋质量和尺寸准确可靠。
只有在严格控制工序和质量的前提下，才能确保建筑物的稳定性和使用寿命。
钢筋加工工艺流程

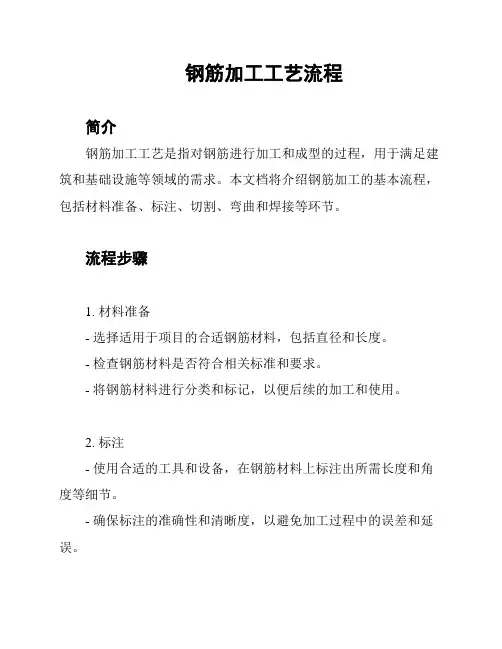

钢筋加工工艺流程
简介
钢筋加工工艺是指对钢筋进行加工和成型的过程，用于满足建筑和基础设施等领域的需求。
本文档将介绍钢筋加工的基本流程，包括材料准备、标注、切割、弯曲和焊接等环节。
流程步骤
1. 材料准备
- 选择适用于项目的合适钢筋材料，包括直径和长度。
- 检查钢筋材料是否符合相关标准和要求。
- 将钢筋材料进行分类和标记，以便后续的加工和使用。
2. 标注
- 使用合适的工具和设备，在钢筋材料上标注出所需长度和角度等细节。
- 确保标注的准确性和清晰度，以避免加工过程中的误差和延误。
3. 切割
- 使用专用的切割工具，按照标注进行钢筋的切割。
- 根据项目需求，采用适当的切割方法，如火焰切割、剪切或电脑控制切割等。
4. 弯曲
- 使用弯曲机械设备，将钢筋按照设计要求进行弯曲。
- 控制弯曲角度和半径，确保弯曲后的钢筋符合设计图纸的要求。
5. 焊接
- 在需要连接的钢筋部分使用焊接设备进行焊接。
- 确保焊接过程中的熔化和固化质量符合相关标准和要求。
6. 检验
- 对加工完成的钢筋进行检验，确保其质量和符合设计要求。
7. 包装和运输
- 对加工完成的钢筋进行包装，以便安全运输和使用。
- 使用适当的包装材料和方法，防止钢筋受到损坏或变形。
结论
钢筋加工工艺流程涵盖了材料准备、标注、切割、弯曲、焊接、检验以及包装和运输等多个环节。
按照这个流程进行加工，可以确
保钢筋的质量和符合项目需求。
在每个环节中，都需要严格遵循相
关标准和要求，以确保加工过程的安全和可靠性。
钢筋加工工艺的标准要求与技术检验
钢筋加工工艺的标准要求与技术检验引言：钢筋作为建筑工程中常用的一种材料，其加工质量直接关系到工程的安全性和稳定性。
本文将从标准要求方面出发，探讨钢筋加工工艺的标准要求与技术检验的重要性及方法。
一、钢筋加工工艺的标准要求钢筋加工工艺的标准要求是指在钢筋加工过程中应严格遵循的一系列标准和规范。
这些标准和规范主要包括以下几个方面：1.1 材料要求：钢筋的材料要求主要包括化学成分、物理性能和力学性能等指标。
1.2 尺寸要求：钢筋的尺寸要求包括直径、长度、重量等参数，以及与构件配合的要求。
1.3 表面要求：钢筋的表面要求包括外表是否有锈蚀、裂纹、毛刺等缺陷，以及表面的平整度和工艺加工标记等。
1.4 弯曲要求：钢筋的弯曲要求包括弯曲半径、弯曲角度和弯曲后的变形程度等。
1.5 焊接要求：钢筋的焊接要求包括焊缝质量、焊接强度等指标，以及焊接工艺和焊接设备等。
二、技术检验在钢筋加工中的重要性技术检验是确保钢筋加工工艺符合标准要求的重要手段。
通过技术检验，可以及时发现和纠正钢筋加工中存在的问题，保证钢筋的质量和安全性。
2.1 无损检测：无损检测是一种非破坏性的检测方法，可以检测钢筋中是否存在缺陷，如裂纹、气孔和夹杂等。
2.2 物理性能检验：物理性能检验主要包括拉伸试验、冲击试验和硬度试验等，可以评估钢筋在不同工况下的适用性和稳定性。
2.3 化学成分检验：钢筋的化学成分对材料的性能有重要影响，通过化学成分检验可以确保钢筋满足工程的要求。
2.4 尺寸检验：尺寸检验可以判断钢筋的几何尺寸是否符合设计要求，如直径、长度和重量等。
三、技术检验方法与工艺改进钢筋加工中的技术检验可以通过以下几种方法进行，并结合检验结果来进行工艺改进：3.1 可视检查：通过对钢筋表面的可视检查，可以判断钢筋是否存在锈蚀、裂纹等缺陷。
3.2 直径检验：通过对钢筋直径的测量，可以判断钢筋的直径是否符合标准要求。
3.3 弯曲检验：通过对钢筋弯曲半径和弯曲角度的检测，可以评估钢筋的弯曲工艺是否合理。
钢筋加工工艺要求
钢筋加工工艺要求1钢筋除锈钢筋的表面应洁净。
油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。
在焊接前，焊点处的水锈应清除干净。
钢筋的除锈，一般可通过以下两个途径：一是在钢筋冷拉或钢丝调直过程中除锈，对大量钢筋的除锈较为经济省力；二是用机械方法除锈，如采用电动除锈机除锈，对钢筋的局部除锈较为方便。
此外，还可采用手工除锈（用钢丝刷、砂盘）、喷砂和酸洗除锈等。
电动除锈机，如图9-58所示。
该机的圆盘钢丝刷有成品供应，也可用废钢丝绳头拆开编成，其直径为20~30cm、厚度为5~15cm、转速为1000r/min左右，电动机功率为1.0~1.5kW。
为了减少除锈时灰尘飞扬，应装设排尘罩和排尘管道。
图9-58电动除锈机1-支架；2-电动机；3-圆盘钢丝刷；4-滚轴台；5-钢筋在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级使用或剔除不用。
2钢筋调直2-1机具设备1．钢筋调直机钢筋调直机的技术性能，见表9-29。
图9-59为GT3/8型钢筋调直机外形。
钢筋调直机技术性能表9-29机械型号钢筋直径（mm）调直速度（m/min）断料长度（mm）电机功率（kW）外形尺寸（mm）长×宽×高机重（kg）GT3/83~840、65300~65009.251854×741×14001280GT6/1 26~1236、54、72300~650012.61770×535×14571230注：表中所列的钢筋调直机断料长度误差均≤3mm。
图9-59GT3/8型钢筋调直机2．数控钢筋调直切断机数控钢筋调直切断机是在原有调直机的基础上应用电子控制仪，准确控制钢丝断料长度，并自动计数。
该机的工作原理，如图9-60所示。
在该机摩擦轮（周长100mm）的同轴上装有一个穿孔光电盘（分为100等分），光电盘的一侧装有一只小灯泡，另一侧装有一只光电管。
钢筋施工操作工艺
钢筋施工操作工艺(一) 钢筋加工1.钢筋加工工序钢筋除锈→钢筋调直→钢筋切断→钢筋加工成型。
（1）钢筋除锈：钢筋生锈或染上油泥等污物，要用钢丝刷进行人工除锈，在除锈过程中如发现锈斑鳞落现象严重，并已损伤钢筋截面或除锈后发现钢筋表面有严重的麻坑、斑点、伤蚀截面时，该批钢筋作退场解决，不得使用。
（2）钢筋调直：≤φ10盘条钢筋在使用前通过放盘、调直工序，>φ12以上钢筋在轧制、运输、寄存造成弯折，使用迈进行调直解决。
（3）钢筋切断：根据配料单复核钢筋种类、直径、尺寸、根数，将同规格钢筋根据不同长度进行长短搭配，统筹排料，先断长料后断短料，以尽量减少短头，减少损耗，断料时要避免用短尺量长料，避免在量料中产生累计误差，可在工作台上加尺寸刻度并加设控制断料尺寸用的卡板，钢筋的断口规定不得有马蹄形或起弯现象。
2.钢筋加工方法（1）节点放样：根据构造施工图，运用计算机辅助设计做好钢筋节点放样，重要涉及梁、柱、墙、板钢筋的锚固构造；梁柱节点、梁梁节点、梁与板之间钢筋的穿插次序；板柱节点部位配筋构造；墙体截面突变部位的钢筋布置；洞口加强筋的设立以及特殊构造部位节点。
节点放样时分部位对各节点进行编号，通过节点放样进一步熟悉图纸，使某些特殊构造部位变得清晰明了，重点突出，使钢筋配料时不至于盲目无章。
（2）填写配料单：根据配筋图及节点大样图，先绘制多个形状的单根钢筋简图并编号，然后分别计算钢筋下料长度和根数，填写配料单。
配料单中标明钢筋部位。
（3）下料长度计算：钢筋下料长度计算时考虑弯起钢筋弯曲调正值的影响及弯钩增加长度，对于曲线构件钢筋，采用按理论公式计算和钢筋试加工校核的方法，拟定钢筋的下料长度，当外型比较复杂，采用理论计算比较困难时，用放足尺（1:1）或放小样（1:5）的方法求钢筋长度。
（4）试加工：全部钢筋在大批量加工之前先进行试加工，检查钢筋形状、尺寸与否与配料单一致。
并在加工过程中经常核对。
（5）材料运用：钢筋短料注意长短搭配，尽量减少钢筋截留损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋加工工艺钢筋除锈钢筋的表面应洁净。
油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。
在焊接前，焊点处的水锈应清除干净。
钢筋的除锈，一般可通过以下两个途径：一是在钢筋冷拉或钢丝调直过程中除锈，对大量钢筋的除锈较为经济省力；二是用机械方法除锈，如采用电动除锈机除锈，对钢筋的局部除锈较为方便。
此外，还可采用手工除锈（用钢丝刷、砂盘）、喷砂和酸洗除锈等。
电动除锈机，如图9-58所示。
该机的圆盘钢丝刷有成品供应，也可用废钢丝绳头拆开编成，其直径为20~30cm、厚度为5~15cm、转速为1000r/min左右，电动机功率为1.0~1.5kW。
为了减少除锈时灰尘飞扬，应装设排尘罩和排尘管道。
图9-58 电动除锈机1-支架；2-电动机；3-圆盘钢丝刷；4-滚轴台；5-钢筋在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级使用或剔除不用。
9-4-2 钢筋调直9-4-2-1 机具设备1．钢筋调直机钢筋调直机的技术性能，见表9-29。
图9-59为GT3/8型钢筋调直机外形。
钢筋调直机技术性能表9-29注：表中所列的钢筋调直机断料长度误差均≤3mm。
图9-59 GT3/8型钢筋调直机2．数控钢筋调直切断机数控钢筋调直切断机是在原有调直机的基础上应用电子控制仪，准确控制钢丝断料长度，并自动计数。
该机的工作原理，如图9-60所示。
在该机摩擦轮（周长100mm）的同轴上装有一个穿孔光电盘（分为100等分），光电盘的一侧装有一只小灯泡，另一侧装有一只光电管。
当钢筋通过摩擦轮带动光电盘时，灯泡光线通过每个小孔照射光电管，就被光电管接收而产生脉冲讯号（每次讯号为钢筋长1mm），控制仪长度部位数字上立即示出相应读数。
当信号积累到给定数字（即钢丝调直到所指定长度）时，控制仪立即发出指令，使切断装置切断钢丝。
与此同时长度部位数字回到零，根数部位数字示出根数，这样连续作业，当根数信号积累至给定数字时，即自动切断电源，停止运转。
图9-60 数控钢筋调直切断机工作简图1-调直装置；2-牵引轮；3-钢筋；4-上刀口；5-下刀口；6-光电盘；7-压轮；8-摩擦轮；9-灯泡；10-光电管钢筋数控调直切断机已在有些构件厂采用，断料精度高（偏差仅约1~2mm），并实现了钢丝调直切断自动化。
采用此机时，要求钢丝表面光洁，截面均匀，以免钢丝移动时速度不匀，影响切断长度的精确性。
3．卷扬机拉直设备卷扬机拉直设备见图9-61所示。
两端采用地锚承力。
冷拉滑轮组回程采用荷重架，标尺量伸长。
该法设备简单，宜用于施工现场或小型构件厂。
图9-61 卷扬机拉直设备布置1-卷扬机；2-滑轮组；3-冷拉小车；4-钢筋夹具；5-钢筋；6-地锚；7-防护壁；8-标尺；9-荷重架钢筋夹具常用的有：月牙式夹具和偏心式夹具。
月牙式夹具的构造与尺寸，见图9-62所示。
其夹片宜用45号钢制作，经热处理后的硬度HRC=40~45。
钢筋夹持点宜在夹片的中下部位。
这种夹具主要靠杠杆力和偏心力夹紧，使用方便，适用于HPB235级及HRB335级粗细钢筋。
图9-62 月牙式夹具偏心式夹具的构造与尺寸，见图9-63所示。
偏心块及其齿条宜采用45号钢制作，经热处理后的硬度HRC=35~40。
这种夹具轻巧灵活，适用于HPB235级盘圆钢筋拉直，特别是当每盘最后不足定尺长度时，可将其钩在挂链上，使用方便。
图9-63 偏心块夹具9-4-2-2 调直工艺1．采用钢筋调直机调直冷拔钢丝和细钢筋时，要根据钢筋的直径选用调直模和传送压辊，并要正确掌握调直模的偏移量和压辊的压紧程度。
调直模的偏移量（图9-64），根据其磨耗程度及钢筋品种通过试验确定；调直筒两端的调直模一定要在调直前后导孔的轴心线上，这是钢筋能否调直的一个关键。
如果发现钢筋调得不直就要从以上两方面检查原因，并及时调整调直模的偏移量。
图9-64 调直模的安装压辊的槽宽，一般在钢筋穿入压辊之后，在上下压辊间宜有3mm之内的间隙。
压辊的压紧程度要做到既保证钢筋能顺利的被牵引前进，看不出钢筋有明显的转动，而在被切断的瞬时钢筋和压辊间又能允许发生打滑。
应当注意：冷拔钢丝和冷轧带肋钢筋经调直机调直后，其抗拉强度一般要降低10%~15%。
使用前应加强检验，按调直后的抗拉强度选用。
如果钢丝抗拉强度降低过大，则可适当降低调直筒的转速和调直块的压紧程度。
2．采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4%，HRB335级、HRB400级及RRB400级冷拉率不宜大于1%。
9-4-3 钢筋切断9-4-3-1 机具设备1．钢筋切断机钢筋切断机的技术性能，见表9-30。
图9-65与图9-66为钢筋切断机外形。
钢筋切断机技术性能 表9-30图9-65 GQ40型钢筋切断机图9-66 DYQ32B 电动液压切断机2．手动液压切断器手动液压切断器，见图9-67所示。
型号为GJ5Y-16,切断力80kN，活塞行程为30mm，压柄作用力220N，总重量6.5kg，可切断直径16mm以下的钢筋。
这种机具体积小、重量轻，操作简单，便于携带。
图9-67 手动液压切断器1-滑轨；2-刀片；3-活塞；4-缸体；S-柱塞；6-压杆；7-贮油筒；8-吸油阀；9-回位弹簧9-4-3-2 切断工艺1．将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减少短头，减少损耗。
2．断料时应避免用短尺量长料，防止在量料中产生累计误差。
为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。
3．钢筋切断机的刀片，应由工具钢热处理制成。
刀片的形状可参考图9-68。
安装刀片时，螺丝要紧固，刀口要密合（间隙不大于0.5mm）；固定刀片与冲切刀片刀口的距离：对直径≤20mm的钢筋宜重叠1~2mm，对直径＞20mm的钢筋宜留5mm左右。
图9-68 钢筋切断机的刀片形状（a）冲切刀片；（b）固定刀片4．在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。
5．钢筋的断口，不得有马蹄形或起弯等现象。
9-4-4 钢筋弯曲成型9-4-4-1 钢筋弯钩和弯折的有关规定1．受力钢筋（1）HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍（图9-47a）；（2）当设计要求钢筋末端需作135°弯钩时（图9-69a），HRB335级、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；（3）钢筋作不大于90°的弯折时（图9-69b），弯折处的弯弧内直径不应小于钢筋直径的5倍。
图9-69 受力钢筋弯折（a）90°；（b）135°2．箍筋除焊接封闭环式箍筋外，箍筋的末端应作弯钩。
弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足本条第1（1）点外，尚应不小于受力钢筋的直径；（2）箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构应为135°（图9-70）。
图9-70 箍筋示意（a）90°/90°；（b）135°/135°（3）箍筋弯后的平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
9-4-4-2 机具设备1．钢筋弯曲机钢筋弯曲机的技术性能，见表9-31。
图9-71为钢筋弯曲机外形。
表9-32为GW-40型钢筋弯曲机每次弯曲根数。
钢筋弯曲机技术性能表9-31GW-40型钢筋弯曲机每次弯曲根数表9-32图9-71 GW40型钢筋弯曲机（性能见表9-32）2．四头弯筋机四头弯筋机（图9-72）是由一台电动机通过三级变速带动圆盘，再通过圆盘上的偏心铰带动连杆与齿条，使四个工作盘转动。
每个工作盘上装有心轴与成型轴，但与钢筋弯曲机不同的是：工作盘不停地往复运动，且转动角度一定（事先可调整）。
四头弯筋机主要技术参数是：电机功率为3kW，转速为960r/min，工作盘反复动作次数为31r/min。
该机可弯曲φ4~12钢筋，弯曲角度在0°~180°范围内变动。
该机主要是用来弯制钢箍；其工效比手工操作提高约7倍，加工质量稳定，弯折角度偏差小。
图9-72 四头弯筋机1-电动机；2-偏心圆盘；3-偏心铰；4-连杆；5-齿条；6-滑道；7-正齿轮；8-工作盘；9-成型轴；10-心轴；11-挡铁3．手工弯曲工具在缺机具设备条件下，也可采用手摇扳手弯制细钢筋、卡筋与扳头弯制粗钢筋。
手动弯曲工具的尺寸，详见表9-33与表9-34。
手摇扳手主要尺寸（mm）表9-33卡盘与扳头（横口扳手）主要尺寸（mm）表9-349-4-4-3 弯曲成型工艺1、划线钢筋弯曲前，对形状复杂的钢筋（如弯起钢筋），根据钢筋料牌上标明的尺寸，用石笔将各弯曲点位置划出。
划线时应注意：（1）根据不同的弯曲角度扣除弯曲调整值（见表9-23）,其扣法是从相邻两段长度中各扣一半；（2）钢筋端部带半圆弯钩时，该段长度划线时增加0.5d（d为钢筋直径）；（3）划线工作宜从钢筋中线开始向两边进行；两边不对称的钢筋，也可从钢筋一端开始划线，如划到另一端有出入时，则应重新调整。
[例] 今有一根直径20mm的弯起钢筋，其所需的形状和尺寸如图9-73所示。
划线方法如下：图9-73 弯起钢筋的划线（a）弯起钢筋的形状和尺寸；（a）钢筋划线第一步在钢筋中心线上划第一道线；第二步取中段4000/2－0.5d/2＝1995mm，划第二道线；第三步取斜段635－2×0.5d/2＝625mm，划第三道线；第四步取直段850－0.5d/2＋0.5d＝855mm，划第四道线。
上述划线方法仅供参考。
第一根钢筋成型后应与设计尺寸校对一遍，完全符合后再成批生产。
2．钢筋弯曲成型钢筋在弯曲机上成型时（图9-74）,心轴直径应是钢筋直径的2.5~5.0倍，成型轴宜加偏心轴套，以便适应不同直径的钢筋弯曲需要。
弯曲细钢筋时，为了使弯弧一侧的钢筋保持平直，挡铁轴宜做成可变挡架或固定挡架（加铁板调整）。
图9-74 钢筋弯曲成型（a）工作简图；（b）可变挡架构造1-工作盘；2-心轴；3-成型轴；4-可变挡架；5-插座；6-钢筋钢筋弯曲点线和心轴的关系，如图9-75所示。
由于成型轴和心轴在同时转动，就会带动钢筋向前滑移。
因此，钢筋弯90°时，弯曲点线约与心轴内边缘齐；弯180°时，弯曲点线距心轴内边缘为1.0~1.5d（钢筋硬时取大值）。
