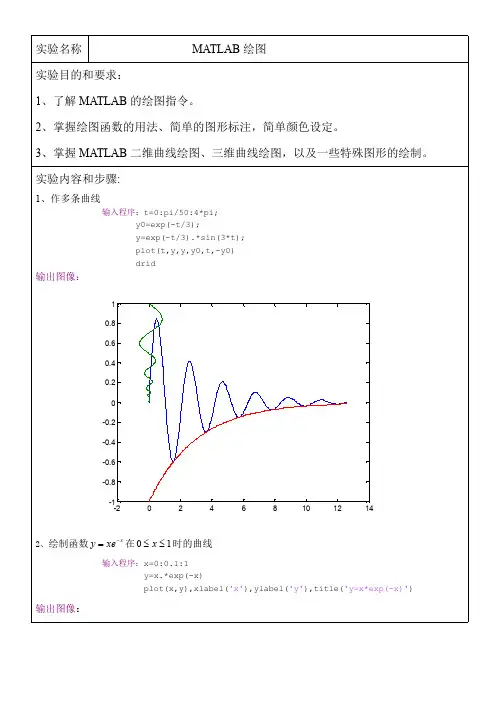

MATLAB实验报告绘图

MATLAB实验报告绘图

clf;dx=0.1;x=0:dx:4;y=x.*sin(x);s=cumtrapz(y)*dx; sint='{\fontsize{16}\int_{\fontsize{8}0}^{ x}}';
plotyy(x,y,x,s),text(0.5,0,'\fontsize{14}\ity=xsinx') text(2.5,3.5,['\fontsize{14}\its=',sint,'\fontsize{14}\itxsinxdx'])
运行图像:
2/3 exp(-1/2 t) cos(1/2 31/2 t) 0.55 0.5 0.1 0.45 0.4 0.35 0 0.3 0.25 0.2 -0.1 0.15 0 5 10 0 5 10 s = y(t)dt
0.15
0.05
-0.05
t
t
7、编写 MATLAB 程序,画五角星
输入程序:n=1:2:11; x=sin(0.4*n*pi); y=cos(0.4*n*pi); plot(x,y) 输出图像: axis([-1,1,-1,1]),axis square
输出图像
helix
40 30 20 10 0 1 0.5 0 -0.5 -1 -1 -0.5 0
origin 0.5 1
9、用MATLAB绘制饼图
输入程序:function shi h0=figure('toolbar','none', 'position',[200 150 450 250],'name'); t=[54 21 35; 68 54 35; 45 25 12; 48 68 45; 68 54 69]; x=sum(t); h=pie(x); textobjs=findobj(h,'type','text'); str1=get(textobjs,{'string'}); val1=get(textobjs,{'extent'}); oldext=cat(1,val1{:});

matlab课件--第3讲 MATLAB绘图

matlab课件--第3讲 MATLAB绘图

Matlab 软件实习
5. 分块绘图
分块绘图函数: subplot(m,n,p) 其作用为将图形窗口分割为m行n列的子窗口,然后选定 第p号子窗口为当前窗口.
Matlab 软件实习
例12: 将函数y1=sin(x) , y2=cos(x), y3=x2, y4=ex分块绘制在
同一窗口.
程序如下: subplot(2,2,1) fplot(‘sin(x)’,[-pi,pi],’r’) title(‘sin(x)’) subplot(2,2,2) fplot(‘cos(x)’,[-pi,pi],’m’) title(‘cos(x)’) subplot(2,2,3) fplot(‘x^2’,[-2,2],’.-’) title(‘x^2’) subplot(2,2,4) fplot(‘exp(x)’,[-3,3],’k’) title(‘exp(x)’)
据对,右纵坐标用于x2,y2数据对.
Matlab 软件实习
例5: 用不同标度在同一坐标内绘制曲线 y1=0.2e-0.5xcos(4x) 和 y2=2e-0.5xcos(x). 程序如下: x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x).*cos(4*pi*x); y2=2*exp(-0.5*x).*cos(pi*x); plotyy(x,y1,x,y2);
每一向量对可以绘制出一条曲线,这样可以在同一坐标
内绘制出多条曲线.
② 当输入参数有矩阵形式时,配对的x,y按对应列元
素为横、纵坐标分别绘制曲线,曲线条数等于矩阵的列 数.
Matlab 软件实习
例3: 绘制曲线. 程序如下: x1=0:0.1:2*pi; x2=1:0.1:3*pi; plot(x1,sin(x1),x2,cos(x2));

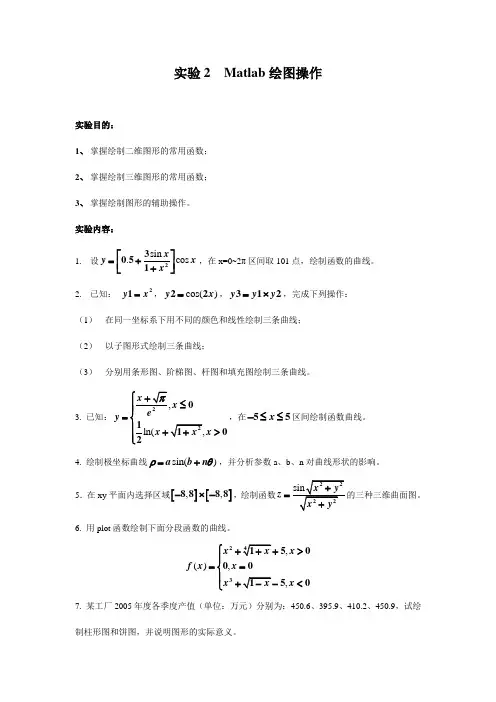

实验3 Matlab绘图操作

实验3 Matlab绘图操作

实验2 Matlab 绘图操作
实验目的:
1、 掌握绘制二维图形的常用函数;
2、 掌握绘制三维图形的常用函数;
3、 掌握绘制图形的辅助操作。

实验内容:
1. 设sin .cos x y x x ⎡⎤
=+⎢⎥+⎣
⎦23051,在x=0~2π区间取101点,绘制函数的曲线。

2. 已知: y x =21,cos()y x =22,y y y =⨯312,完成下列操作:
(1) 在同一坐标系下用不同的颜色和线性绘制三条曲线;
(2) 以子图形式绘制三条曲线;
(3) 分别用条形图、阶梯图、杆图和填充图绘制三条曲线。

3.
已知:ln(x y x x ≤=⎨⎪+>⎪⎩0102
,在x -≤≤55区间绘制函数曲线。

4. 绘制极坐标曲线sin()a b n ρθ=+,并分析参数a 、b 、n 对曲线形状的影响。

5.在xy 平面内选择区域[][],,-⨯-8888,
绘制函数z =的三种三维曲面图。

6. 用plot 函数绘制下面分段函数的曲线。

,(),,x x f x x x x ⎧++>⎪==⎨⎪+-<⎩235000
50
7. 某工厂2005年度各季度产值(单位:万元)分别为:450.6、395.9、410.2、450.9,试绘制柱形图和饼图,并说明图形的实际意义。

8. 在同一坐标轴中绘制下列两条曲线并标注两曲线交叉点。

(1).y x =-205
(2)sin()cos ,sin()sin x t t t y t t π=⎧≤≤⎨=⎩303。

MATLAB第三节绘图

MATLAB第三节绘图
Note: (1) fun为函数名,以字符串形式出现。lims为变量取 值范围,tol为相对允许误差,其系统默认值为2e-3。 (2) fun必须是M文件的函数名或是独立变量为x的字 符串. (3) fplot函数不能画参数方程和隐函数图形,但在一 个图上可以画多个图形.
【例】 在[-2,2]范围内绘制函数tanh的图形.
最基本的三维图形函数为plot3,它是将二维函数plot 的有关功能扩展到三维空间,用来绘制三维图形。
Plot3 ( x,y,z,c)
Note:函数功能:以向量x,y,z为坐标,绘制三维曲 线,其中x,y,z表示三维坐标向量,表示线形或颜色。
4.4 三维图形
【例】 绘制三维螺旋曲线:
t=0:pi/50:10*pi; y1=sin(t),y2=cos(t); plot3(y1,y2,t); title('helix'); text(0,0,0,‘origin’); %在(0,0,0)点添加文本框 xlabel('sin(t)'),ylabel('cos(t)'),zlabel('t');
4.3 其它图形函数
3、填充图形
fill(x,y,’c’) — 绘制并填充二维多边图形
Note:x和y为二维多边形顶点坐标向量。字符 ’c’ 规 定填充颜色,其取值前已叙述。
如:绘制一正方形并以黄色填充: x=[0 1 2 4 0]; %正方形顶点坐标向量 y=[0 0 1 1 0]; fill(x,y,‘b’) %绘制并以蓝色填充正方形图
Note:表示在区间tmin<t<tmax绘制参数方程 x=x(t), y=y(t)的函数图.
【例】 在[0, 2 ]π上画 y sin3 t 的x星形co图s3 t.

MATLAB 程式设计入门篇三维立体绘图.ppt

MATLAB 程式设计入门篇三维立体绘图.ppt

[X, Y] = meshgrid(-3:0.1:3);
Z = griddata(x, y, z, X, Y, 'cubic'); mesh(X, Y, Z);
hold on
plot3(x, y, z, '.', 'MarkerSize', 16);
% 晝出 100 個取樣
hold off
axis tight
4-1 基本立體繪圖指令
waterfall:
waterfall 指令可在 x 方向或 y 方向產生水流 效果
範例4-7:plotxyz04.m
[x, y, z] = peaks; waterfall(x,y,z); axis tight;
4-1 基本立體繪圖指令
範例4-7:plotxyz04.m
4-1 基本立體繪圖指令
範例4-3 :plotxyz011.m
x = 3:6; y = 5:9; [xx, yy] = meshgrid(x, y); zz = xx.*yy; subplot(2,2,1); mesh(xx); title('xx'); axis tight subplot(2,2,2); mesh(yy); title('yy'); axis tight subplot(2,2,3); mesh(xx, yy, zz); title('zz 對 xx 及 yy 作圖'); axis tight
允許(on)或不允許(off)指令視 窗的輸出暫停。
允許(on)或不允許(off)指令在 檔案內執行時,逐一顯示在視窗。
4-2 立體圖形與圖軸的基本技巧
rotate3d on:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

西安理工大学
学生实验报告
数学实验
实验课程名
称:
实验名称:实验三MATLAB软件入门(绘图)学院:自动化与信息工程学院学生姓名:
班级:
学号:
一、实验目的及意义
[1]掌握MATLAB软件的基本绘图命令;
[2]掌握MATLAB语言的几种循环、条件和开关选择结构。

通过该实验的学习,使学生能灵活应用MATLAB软件解决一些简单问题,能借助MATLAB软件的绘图功能,对函数的特性进行探讨,广泛联想,大胆猜想,发现进而证实其中的规律。

二、实验内容
[1]使用MATLAB进行作图练习;
[2]用MATLAB语言编写命令M文件。

三、实验心得体会
经过腾讯课堂视频教学与展示,以及多次练习,已经能够熟练掌握所学内容,通过MATLAB各种绘图函数的调用,解决平面及三维绘图,着实感受到MATLAB的方便与强大。

四、实验任务
1. 学习plot命令的使用
(1)采用plot命令绘制y=sin(x) -2π<x<2π的图形
采用title命令给图形加上标题
采用xlabel与ylabel 命令给坐标轴加上名字
(2)采用plot命令绘制y=cos(x) -2π<x<2π的图形
(3)采用hold on 与plot 命令将将两个sin与cos的图形绘制在一张图上
(4)采用一句plot命令将两个sin与cos的图形绘制在一张图上要求sin 采用蓝色实线; cos 采用红色点划线
Legend命令在图上给出图标
采用axis命令,是x坐标显示范围[-1,1] ,y坐标显示范围[-2,2]
(4)采用help命令学习plot命令的用法
>> help plot
plot - 二维线图
此MATLAB 函数创建Y 中数据对X 中对应值的二维线图。

如果X 和Y 都是向量,则它们的长度必须相同。

plot 函数绘制Y 对X 的图。

如果X 和Y 均为矩阵,则它们的大小必须相同。

plot 函数绘制Y 的列对X 的列的图。

如果X 或Y
中的一个是向量而另一个是矩阵,则矩阵的各维中必须有一维与向量的长度相等。

如果矩阵的行数等于向量长度,则plot
函数绘制矩阵中的每一列对向量的图。

如果矩阵的列数等于向量长度,则该函数绘制矩阵中的每一行对向量的图。

如果矩阵为方阵,则该函数绘制每一列对向量的图。

如果X 或
Y 之一为标量,而另一个为标量或向量,则plot 函数会绘制离散点。

但是,要查看这些点,您必须指定标记符号,例如plot(X,Y,'o')。

plot(X,Y)
plot(X,Y,LineSpec)
plot(X1,Y1,...,Xn,Yn)
plot(X1,Y1,LineSpec1,...,Xn,Yn,LineSpecn)
plot(Y)
plot(Y,LineSpec)
plot(___,Name,Value)
plot(ax,___)
h = plot(___)
另请参阅gca, hold, legend, loglog, plot3, title, xlabel, xlim, ylabel, ylim, yyaxis, Line 属性
plot 的参考页
名为plot 的其他函数
2. 学习subplot命令的使用,将sin 与cos分别绘制在两个子图上
3. 学习polar极坐标绘图命令,在极坐标系中绘制一个半径为1的圆;。

4.在日常生活中我们有这样的经验:与幂函数相比,指数函数是急脾气,对数函数是慢性子。

这就是说,当x→∞时,再小的指数函数也比幂函数变化快,再大的对数函数也比幂函数变化慢。

(1)当x→∞时,比较10x
=的大小。

y1.1
y=与x
由图像可知,当x→∞时, 10x
=。

y1.1
y=远远大于x
当x →∞时,比较 001.0x y =与 x y lg 1000= 的大小。

由图像可知,当x →∞时, x y lg 1000=远远大于 001.0x y = 。

(2)在同一个坐标下作出y 1=e x ,y 2=1+x,y 3=1+x+(1/2)x 2,y 4= 1+x+(1/2)x 2+(1/6)x 3这四条曲线的图形,要求在图上加各种标注,观察到什么现象?发现有什么规律?
随着x的增大,四个函数值之间的差越来越大。

5. 作出下列曲面的3维图形,
(1))sin(22y x z +π=(-1<x<1,-1<y<1);
(2)环面:⎪⎩
⎪⎨⎧=+=+=,sin ,sin )cos 1(,cos )cos 1(u z v u y v u x )2,0()2,0(ππ∈∈v u ;
(3)分别作出单位球面在参数为两种不同取值范围的图形,注意坐标轴的单位长度要相等。

提示:附加命令rotate3d可实现3维图形旋转。

a)
cos sin,
sin sin,
cos,
x u v
y u v
z v
=


=

⎪=

(0,1.6)
(0,)
u
v
π
π


b)
cos sin,
sin sin,
cos,
x u v
y u v
z v
=


=

⎪=

(0,2)
(0.5,)
u
v
π
ππ


(4)z=y2绕z轴的旋转面图形;
(5)y = -2z,0<x<5 柱面图形;
6. 探究实验
如果matlab不提供sin(x)函数,请您试编写一个计算sin(x) 程序。

验证:>> ssin(0)
result =
>> ssin(pi/4) result =
0.7071 >> ssin(pi/2) result =
1。
