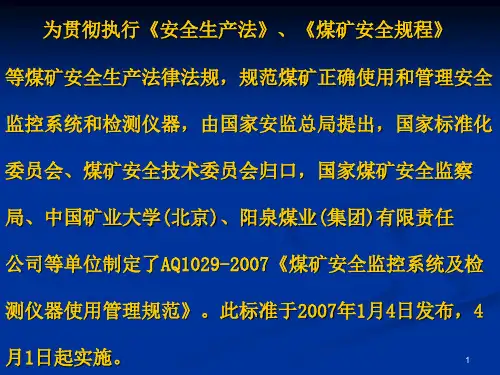

煤矿安全监控系统及检测仪器使用管理规范AQ1029-2007
解读AQ1029标准专题培训课件
测仪器使用管理规范》。此标准于2007年1月4日发布，4
月1日起实施。
1
AQ1029-2007《煤矿安全监控系统及检测仪器使用管理
规范》替代了原煤炭工业部《矿井通风安全监测装置使用
管理规定》(煤安字[1995]第562号文)。新标准增加了：
一 增加了安全监控系统装备和联网等要求；
二 增加了甲烷传感器设置数量并补充了设置图；
4
第二条
标准中间缩短 煤矿安全监控系统的传感器稳定性由7天提高到15 天，
传感器到分站的传输距离从原来1km提高到2km，主菜单和 一级子菜单采用了统一的显示格式，增加了异地断电/复 电功能。与旧标准的主要区别是：甲烷传感器和便携式甲 烷检测报警仪、数字式甲烷检测报警矿灯的稳定性提高， 响应时间缩短，基本误差指标提高，而且这3类产品的基 本误差一致。
三 增加了其他传感器设置要求；
四 增加了安全监控系统联网信息处理和管理求；
五 结合当前煤矿安全生产的实际，对设计、安 装、使用、维护和管理进行了细化；
六 删除了质量标准及评定办法。
2
第一条 标准编制背景说明 2005年以来，全国各地煤矿全面贯彻落实国务院第 81次常务会议提出的瓦斯治理7项措施，煤矿安全监控 系统的装备和联网工作取得了显著成效。到2006年底， 高、突矿井及低瓦斯矿井的安全监控系统装备率分别达 到了99%和67.5%。有高、突矿井的67个国有重点煤矿企 业实现了安全监控系统联网，产煤县(市)中有165个实 现了联网，山西、黑龙江、重庆等实现了全省(市)联 网。尽管煤矿安全监控系统近年来得到了迅速普及和推 广，在现场使用和管理过程中也存在着一些问题。
感器的调校期延长到10天。目前，一些煤矿在用的安全监控系统 执行的还是旧标准，传感器的稳定性只有7天，因此未经改造的 在用系统还必须按7天的周期进行调校。
监测监控系统的验收标准
5
监测监控系统在瓦斯超限后应能迅速自动切断被控设备的电源，并保持闭锁状态。
（1）监控系统必须由现场设备完成甲烷浓度超限声光报警和断电/复电控制功能。
（a）甲烷浓度达到或超过报警浓度时，声光报警；
（b）甲烷浓度达到或超过断电浓度时，切断被控设备电源并闭锁；甲烷浓度低于复电浓度时，自动解锁；
（1）安装的监测监控系统必须取得矿用产品安全标志，监测监控系统各配套设备应与安全标志证书中所列产品一致。
（2）传感器的稳定性应不小于15d.
（3）由外部本安电源供电的设备一般应能在9～24V范围内正常工作。（其供电距离不应小于2Km）
（4）系统必须具有甲烷浓度、风速、风压、一氧化碳浓度、温度等模拟量采集、显示及报警功能；必须具有馈电状态、风机开停、风筒状态、风门开关、烟雾等开关量采集、显示及报警功能；必须具有瓦斯抽采(放)量监测、显示功能；系统必须由现场设备完成甲烷浓度超限声光报警和断电/复电控制功能；必须由现场设备完成甲烷风电闭锁功能。
监测监控系统检查和验收标准表1
序号
项目
标准和要求
是否符合
1
煤矿企业必须按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，建设完善监测监控系统，实现对煤矿井下甲烷和一氧化碳的浓度、温度、风速等的动态监控。
（1）瓦斯矿井必须装备煤矿安全监控系统；监控系统必须24h连续运行；监控系统传感器的数据或状态应传输到地面主机。
6
监测监控系统地面中心站执行24小时值班制度，值班人员应在矿井调度室或地面中心站，以确保及时做好应急处置工作。
(1)煤矿安全监控系统的主机及系统联网主机必须双机或多机备份，24h不间断运行。当工作主机发生故障时，备份主机应在5min内投入工作。
AQ1029-2007煤矿安全监控系统及检测仪器使用管
理规定AQ1029-2007煤矿安全监控系统及检测仪器使用管理规定引言为了保障煤矿生产中的人员安全和设备设施的正常运行，制定本规定，对煤矿安全监控系统和检测仪器的使用进行管控和规范，提高煤矿的生产安全水平。
适用范围本规定适用于煤矿安全监控系统和检测仪器的使用和管理，在煤矿生产中必须遵守本规定规定的各项要求，确保煤矿安全。
安全监控系统的使用管理安全监控系统的运营和维护1.煤矿安全监控系统应该通过监测和控制实现对煤矿生产环境、人员和设备的监控管理。
2.煤矿安全监控系统应该配备电源和 UPS，保障连续不断电供电，保证煤矿安全管理的稳定和可靠运行。
3.煤矿安全监控系统应该定期维护检查，防止重要设备的失效，为设备的修复和更换提供充足时间。
安全监控系统的设备安装要求1.安全监控系统的安装应该由具有相应资质的维修单位进行，并且应该严格按照所提供的设备安装图纸进行安装工作。
2.安全监控系统接线应该使用符合国家标准和行业标准的电线电缆，保证其与其他设备互联互通。
3.安全监控系统应该设置火灾探测器，并应该随时监控采区和安全出口，预防突发情况的发生。
检测仪器的使用管理检测仪器的选型要求1.检测仪器应该选择符合国家标准的产品，由具有相应资质的生产厂家生产。
2.检测仪器应该进行严格的安全性能检查，并应该在工作场所进行验证，将其校准至可靠正确的工作状态。
检测仪器的使用要求1.检测仪器应该按照所使用检测仪器的使用说明书要求使用，并且在使用前应该对检测仪器进行充分的预热和调试。
2.检测仪器的使用人员应该接受培训，并持有相应的操作证书，以便能够熟练掌握检测仪器的使用技能和操作方法。
综合管理煤矿安全监管要求1.煤矿应该按照国家有关煤矿安全监管的要求进行管理和操作，并严格限制采矿区域，保持煤矿出入口之间的安全隔离，以避免无关人员的出入。
2.煤矿应该加强对煤矿工人劳动卫生的监控和安排，保证人民健康和安全。
事故应急处理1.煤矿应该建立完善的应急预案，保障在紧急情况下的有序合理的应急反应和人员的能够安全疏散。
(完整版)AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范
具有甲烷浓度超限报警功能的携带式照明灯具。
3．22甲烷检测报警矿灯methanedetect andalarm head lamp
具有甲烷浓度数字显示及超限报警功能的携带式照明灯具。
4 一般要求
4．1瓦斯矿井必须装备煤矿安全监控系统。
4．2煤矿安全监控系统必须24h连续运行。
5．设计和安装
5．1煤矿编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制布置图和断电控制图。
5．2安全监控设备之间必须使用专用阻燃电缆连接，严禁与调度电话电线和动力电缆等共用。
5．3 井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于300mm。
4．7矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长、流动电钳工、安全监测工下井时，必须携带便携式甲烷检测报警仪或甲烷检测报警矿灯。瓦斯检查工下井时必须携带便携式甲烷检测报警仪和光学甲烷检测仪。
4．8煤矿采掘工、打眼工、在回风流工作的工人下井时宜携带甲烷检测报警矿灯或甲烷报警矿灯。
前 言
为贯彻执行《安全生产法》、《煤矿安全规程》等煤矿安全生产法律法规，规范煤矿正确使用管理安全监控系统和检测仪器，特制定本标准。
本标准替代原煤炭工业部《矿井通风安全监测装置使用管理规定》（煤安字[1995]第562号），与其相比，主要变化如下：
—增加了安全监控系统的装备和联网等要求（见4.一般要求）；
1.0%CH4
专用排瓦斯巷
T7
≥2.5%CH4

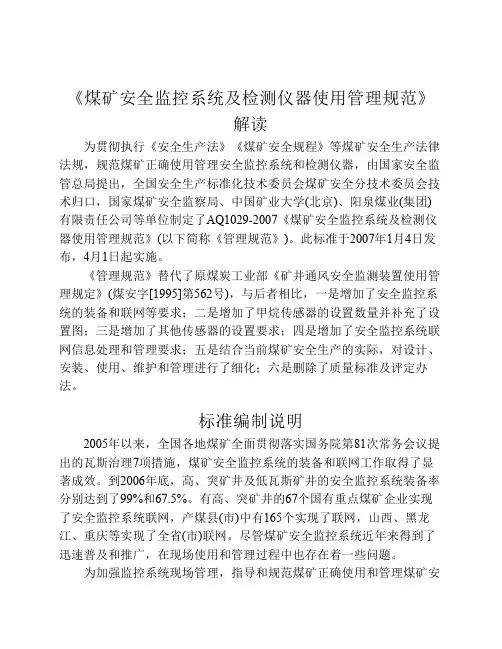

《煤矿安全监控系统及检测仪器使用管理规范》解读
《煤矿安全监控系统及检测仪器使用管理规范》解读 为贯彻执行《安全生产法》《煤矿安全规程》等煤矿安全生产法律法规，规范煤矿正确使用管理安全监控系统和检测仪器，由国家安全监管总局提出，全国安全生产标准化技术委员会煤矿安全分技术委员会技术归口，国家煤矿安全监察局、中国矿业大学(北京)、阳泉煤业(集团)有限责任公司等单位制定了AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》(以下简称《管理规范》)。
此标准于2007年1月4日发布，4月1日起实施。
《管理规范》替代了原煤炭工业部《矿井通风安全监测装置使用管理规定》(煤安字[1995]第562号)，与后者相比，一是增加了安全监控系统的装备和联网等要求；二是增加了甲烷传感器的设置数量并补充了设置图；三是增加了其他传感器的设置要求；四是增加了安全监控系统联网信息处理和管理要求；五是结合当前煤矿安全生产的实际，对设计、安装、使用、维护和管理进行了细化；六是删除了质量标准及评定办法。
标准编制说明 2005年以来，全国各地煤矿全面贯彻落实国务院第81次常务会议提出的瓦斯治理7项措施，煤矿安全监控系统的装备和联网工作取得了显著成效。
到2006年底，高、突矿井及低瓦斯矿井的安全监控系统装备率分别达到了99%和67.5%。
有高、突矿井的67个国有重点煤矿企业实现了安全监控系统联网，产煤县(市)中有165个实现了联网，山西、黑龙江、重庆等实现了全省(市)联网。
尽管煤矿安全监控系统近年来得到了迅速普及和推广，在现场使用和管理过程中也存在着一些问题。
为加强监控系统现场管理，指导和规范煤矿正确使用和管理煤矿安全监控系统及其检测仪器，国务院安委会办公室发布了《关于加强煤矿安全监控系统装备联网和维护使用工作的指导意见》，国家煤矿安全监察局也采取了一系列相应措施，加强对安全监控产品的监管，制订和修改了《煤矿安全监控系统通用技术要求》《煤矿甲烷检测用载体催化元件》《煤矿用低浓度载体催化式甲烷传感器》等安全监控设备的煤矿安全标准。
AQ1029检测标准
AQ ICS1D备案号中华人民共和国安全生产行业标准AQ1029-2006 煤矿安全监控系统及检测仪器使用管理规范Application and management standard forcoal mine safety monitoring system and detector2007-04-01实施国家安全生产监督管理总局发布目次前言1．范围2．规范性引用文件3．术语和定义4．装备要求5．设计和安装6．甲烷传感器的设臵7．其它传感器的设臵8．使用与维护9．煤矿安全监控系统及联网信息处理10．管理制度与技术资料附录低浓度甲烷传感器调校方法矿用开关瓦斯电闭锁接线原理前言为贯彻执行《安全生产法》等煤矿安全生产法律法规，规范煤矿正确使用管理安全监控系统和检测仪器，特制定本标准。
本标准由国家安全生产监督管理总局提出并归口。
本标准起草单位：国家煤矿安全监察局、中国矿业大学（北京）、阳泉煤业（集团）有限责任公司等。
本标准主要起草人：王涛、孙继平、赵青云、彭霞。
本标准从发布之日起实施。
1范围本标准规定了煤矿安全监控系统及检测仪器（以下简称煤矿安全测控仪器）的装备、传感器设置、使用与维护、煤矿安全监控系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括新建和改、扩建矿井。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
《煤矿安全规程》AQ6201-2006 煤矿安全监控系统通用技术要求MT423-1995 空气中甲烷校准气体技术条件MT444-1995 煤矿用低浓度载体催化式甲烷传感器技术条件3术语和定义3．1煤矿安全测控仪器coal mine safety monitoring instrument指用于监测煤矿甲烷、一氧化碳、风速、风压等，超限报警或切断被控设备电源的监测监控仪器,包括煤矿安全监控系统,便携式检测仪器等。
煤矿安全监控系统及检测仪器使用管理规范AQ1029-2007
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2007）2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括新建和改、扩建矿井。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
煤矿安全规程AQ6201—2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准。
3.1煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
AQ 1029-2007与AQ1029-2019《煤矿安全监控系统及检测仪器使用管理规范》新旧对照
《煤矿安全监控系统及检测仪器使用管理规范》2007版、2019版新旧对照二〇一九年九月二十九日《煤矿安全监控系统及检测仪器使用管理规范》2007版、2019版新旧对照AQ1029-2019代替AQ 1029-2007《煤矿安全监控系统及检测仪器使用管理规范》。
与AQ 1029-2007相比主要技术变化如下：一、增加了风向传感器、粉尘传感器、线缆、光学甲烷检测仪、甲烷断电仪的术语和定义（见3.20、 3.21、3.23、3.25、3.26);07版：没有风向传感器、粉尘传感器、线缆、光学甲烷检测仪、甲烷断电仪的术语和定义19版：3.20风向传感器连续监测风向的装置。
3.21 粉尘传感器连续监测煤尘和矿尘的装置。
3.23 线缆用于传输监控等信号的电缆或光缆。
3.25 光学甲皖检测仪采用光学原理检测甲皖浓度的便携式仪器。
3.26 甲皖断电仪井下甲皖浓度超限时，能自动切断被控设备电源的装置。
二、增加了支持多网、多系统融合，伪数据标注及异常数据分析，瓦斯涌出、火灾等的预测预警，瓦斯超限、断电等需立即撤人的紧急情况下，可自动与应急广播、通信、人员位置监测等系统应急联动的功能（见4.6、4.9、4.10);07版：不要求⑴多网、多系统融合，⑵伪数据标注及异常数据分析，⑶瓦斯涌出、火灾等的预测预警，不要求瓦斯超限、断电等需立即撤人的紧急情况下，可自动与应急广播、通信、人员位置监测等系统应急联动的功能19版：4.6 煤矿安全监控系统应支持多网、多系统融合，实现井下有线和无线传输网络的有机融合。
煤矿安全监控系统应与上一级管理部门联网。
4.9 煤矿安全监控系统应具有伪数据标注及异常数据分析，瓦斯涌出、火灾等的预测预警，多系统融合条件下的综合数据分析，可与煤矿安全监控系统检查分析工具对接数据等大数据分析与应用功能。
4.10 煤矿安全监控系统应具有在瓦斯超限、断电等需立即撤人的紧急情况下，可自动与应急广播、通信、人员位置监测等系统应急联动的功能。
