【CN209754384U】一种变压器用片式散热器法兰焊装设备【专利】
权利要求书1页 说明书3页 附图2页
CN 209754384 U
CN 209754384 U
权 利 要 求 书
1/1 页
1 .一种变压器用片式散热器法兰焊装设备，包括机架，其特征是机架左右分别设有左 右立柱 ，机架上设有导轨 ，导轨上设有能在导轨上移动的 左右焊接平台 ，左右焊接平台上设 有定位机构 ，定位机构能把需要焊装片式散热器的 法兰工件定位在焊接平台上 ，左右立柱 上分别设有压紧机构；当待加工的二个左右法兰工件分别用定位机构固定在左右焊接平台 上 ，待加工变压器 用片式散热器工件位于左右立柱之间 ，变压器 用片式散热器工件的 左右 集 油管的 焊接口 位于焊接平台上的 左右法兰工件的 焊接处 ，左右立柱上的 压紧机构工作 ， 能把变压器用片式散热器工件压紧固定在左右立柱之间。
代理人 姚宇吉
(51)Int .Cl . B23K 37/04(2006 .01)
(10)授权公告号 CN 209754384 U (45)授权公告日 2019.12.10
( 54 )实用新型名称 一种变压器用片式散热器法兰焊装设备
( 57 )摘要 本实用新型涉及变压器制造技术领域，一种
变压器用片式散热器法兰焊装设备，机架左右分 别设有左右立柱 ，机架上设有导轨 ，导轨上设有 能在导轨上移动的 左右焊接平台 ，左右焊接平台 上设有定位机构 ，左右立柱上分别设有压紧机 构；当待加工的二个左右法兰工件分别用定位机 构固定在左右焊接平台上，待加工变压器用片式 散热器工件的位于左右立柱之间 ，变压器 用片式 散热器工件的左右集油管的焊接口位于焊接平 台上的 左右法兰工件的焊接处 ，左右立柱上的压 紧机构工作，能把变压器用片式散热器工件压紧 固定在左右立柱之间。本实用新型保证了集油管 与法兰的 垂直度和焊接位置 ，减 少了误差 ，提高 了产品 质量 ，减 少了工人的 劳 动强 度 ，提高了工 作效率。
2
CN 209754384 U
说 明 书
1/3 页
一种变压器用片式散热器法兰焊装设备
技术领域 [0001] 本实用新型涉及变压器制造技术领域，具体涉及一种变压器用片式散热器法兰焊 装设备。
背景技术 [0002] 如业界所知，为了使变压器(油浸式变压器)得以正常运行，通常需要在变压器的 侧部和/或上部设置散热器，由散热器担当起使变压器的温升下降的作用，散发变压器在工 作时的热量，确保变压器的正常工作。在变压器散热片的加工过程中，变压器用片式散热器 的集油管与法兰焊接时 ，没有定位工装 ，用传统的 用卷尺 角尺及其他测量工具进行测量。因 此 ，焊接完成 后 ，主要在垂直 度和法兰间 距上存在误差 ，导致在安装的时 候出现渗 漏 油现 象，存在质量隐患；另外焊接时，产品变形大，操作工人劳动强度大，生产效率低。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920113873 .1
(22)申请日 2019 .01 .23
(73)专利权人 申达电气集团浙江换热器有限公 司
地址 324100 浙江省衢州市江山市双塔街 道赵家118号
(72)发明人 李玉平 郑礼洪
(74)专利代理机构 杭州裕ห้องสมุดไป่ตู้联合专利代理有限 公司 33289
实用新型内容 [0003] 本实用新型所要解决的技术问题为：本实用新型提供一种变压器用片式散热器法 兰焊装设备，通过定位和压紧固定的工艺，保证集油管与法兰的垂直度和焊接位置，提高生 产效率和产品质量。 [0004] 为解决上述技术问题所采用的技术方案是： [0005] 一种变压器用片式散热器法兰焊装设备，包括机架，其特征是机架左右分别设有 左右立柱 ，机架上设有导轨 ，导轨上设有能在导轨上移动的 左右焊接平台 ，左右焊接平台上 设有定位机构 ，定位机构能把需要焊装片式散热器的 法兰工件定位在焊接平台上 ，左右立 柱上分别设有压紧机构；当待加工的二个左右法兰工件分别用定位机构固定在左右焊接平 台上 ，待加工变压器 用片式散热器工件位于左右立柱之间 ，变压器 用片式散热器工件的 左 右集 油管的 焊接口 位于焊接平台上的 左右法兰工件的 焊接处 ，左右立柱上的 压紧 机构工 作，能把变压器用片式散热器工件压紧固定在左右立柱之间。 [0006] 本实用新型变压器用片式散热器工件通过压紧机构压紧固定在左右立柱之间，且 变压器用片式散热器工件的左右集油管的焊接口位于焊接平台上的左右法兰工件的焊接 处，就可以实现变压器用片式散热器法兰焊装，通过定位机构的定位，保证了集油管与法兰 的垂直度，又保证了散热片中心距，替代了传统的用卷尺角尺及其他测量工具带来的误差。 左右焊接平台通过在导轨上的移动的 ，可调整变压器用片式散热器的中心距。 [0007] 具体实施时，定位机构包括底板，底板固定在焊接平台上，底板上设有法兰工件的 法兰孔相适配的定位柱，定位柱内的底板设有圆形凸台。法兰工件通过定位柱能定位在底 板上；当变压器用片式散热器工件的左右集油管的焊接口位于焊接平台上的左右法兰工件 的焊接处，定位柱的底板上圆形凸台能对左右法兰工件的内壁起到进一步的限位和定位的 作用。 [0008] 具体实施时，左右立柱上的压紧机构包括压紧压力缸，压力缸的输出轴连接有压 板。当待加工变压器用片式散热器工件的位于左右立柱之间，左右压紧压力缸工作，左右压
4 .如权利要求1、2或3所述的一种变压器用片式散热器法兰焊装设备，其特征在于，左 右立柱位于机架的导轨上，左右立柱能在导轨上移动，机架下设有传动机构，传动机构能带 动左右立柱在导轨上移动。
5 .如权利要求4所述的一种变压器用片式散热器法兰焊装设备，其特征在于，所述传动 机构包括设在立柱下的传动螺母、与传动螺母相适配的传动丝杆和带动传动丝杆传动的减 速电机，减速电机工作，带动传动丝杆转动，然后通过传动螺母带动立柱在导轨上移动。
2 .如权利要求1所述的一种变压器用片式散热器法兰焊装设备，其特征在于，所述定位 机构包括底板，底板固定在焊接平台上，底板上设有法兰工件的法兰孔相适配的定位柱，定 位柱内的底板设有圆形凸台。
3 .如权利要求1所述的一种变压器用片式散热器法兰焊装设备，其特征在于，所述左右 立柱上的压紧机构包括压紧压力缸，压力缸的输出轴连接有压板。

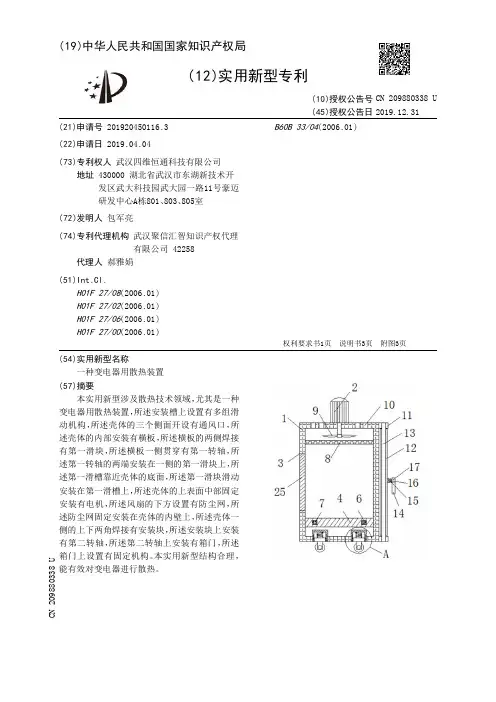

【CN209880338U】一种变电器用散热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920450116.3(22)申请日 2019.04.04(73)专利权人 武汉四维恒通科技有限公司地址 430000 湖北省武汉市东湖新技术开发区武大科技园武大园一路11号豪迈研发中心A栋801、803、805室(72)发明人 包军亮 (74)专利代理机构 武汉聚信汇智知识产权代理有限公司 42258代理人 郝雅娟(51)Int.Cl.H01F 27/08(2006.01)H01F 27/02(2006.01)H01F 27/06(2006.01)H01F 27/00(2006.01)B60B 33/04(2006.01)(54)实用新型名称一种变电器用散热装置(57)摘要本实用新型涉及散热技术领域，尤其是一种变电器用散热装置，所述安装槽上设置有多组滑动机构，所述壳体的三个侧面开设有通风口，所述壳体的内部安装有横板，所述横板的两侧焊接有第一滑块，所述横板一侧贯穿有第一转轴，所述第一转轴的两端安装在一侧的第一滑块上，所述第一滑槽靠近壳体的底面，所述第一滑块滑动安装在第一滑槽上，所述壳体的上表面中部固定安装有电机，所述风扇的下方设置有防尘网，所述防尘网固定安装在壳体的内壁上，所述壳体一侧的上下两角焊接有安装块，所述安装块上安装有第二转轴，所述第二转轴上安装有箱门，所述箱门上设置有固定机构。
本实用新型结构合理，能有效对变电器进行散热。
权利要求书1页 说明书3页 附图3页CN 209880338 U 2019.12.31C N 209880338U权 利 要 求 书1/1页CN 209880338 U1.一种变电器用散热装置，包括壳体(1)，所述壳体(1)底面固定安装有安装槽(21)，且安装槽(21)开口向下，所述安装槽(21)内通过减震机构固定安装有万向轮(24)，所述安装槽(21)上设置有多组滑动机构，其特征在于：所述壳体(1)的三个侧面开设有通风口(3)，所述壳体(1)的内部安装有横板(4)，所述横板(4)的两侧焊接有第一滑块(6)，所述横板(4)一侧贯穿有第一转轴(7)，所述第一转轴(7)的两端安装在一侧的第一滑块(6)上，所述壳体(1)两侧的内壁上设置有第一滑槽(5)，所述第一滑槽(5)靠近壳体(1)的底面，所述第一滑块(6)滑动安装在第一滑槽(5)上，所述壳体(1)的上表面中部固定安装有电机(2)，且壳体(1)的上表面开设有多个透气口(10)，所述电机(2)的输出轴延伸至壳体(1)的内部，且电机(2)的输出轴固定安装有风扇(9)，所述风扇(9)的下方设置有防尘网(8)，所述防尘网(8)固定安装在壳体(1)的内壁上，所述壳体(1)一侧的上下两角焊接有安装块(11)，所述安装块(11)上安装有第二转轴(13)，所述第二转轴(13)上安装有箱门(12)，所述箱门(12)上设置有固定机构。
【CN209843453U】一种散热效果好的变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462667.1(22)申请日 2019.04.08(73)专利权人 刘美如地址 350800 福建省福州市闽清县坂东镇坂中村坂中路57号(72)发明人 张肖 (74)专利代理机构 福州科扬专利事务所 35001代理人 吴嘉滨(51)Int.Cl.H01F 27/08(2006.01)H01F 27/16(2006.01)(54)实用新型名称一种散热效果好的变压器(57)摘要本实用新型公开了一种散热效果好的变压器，包括保护壳，所述保护壳的顶部固定连接有冷却循环机构，所述保护壳右侧的顶部固定连接有散热机构，所述保护壳的底部固定连接有通风底座，所述保护壳正表面的两侧均通过铰链铰接有门板，所述门板正表面的一侧固定连接有把手，所述冷却循环机构包括储存箱。
本实用新型通过保护壳、冷却循环机构、散热机构、通风底座、门板和把手的配合使用，能够有效的解决传统变压器散热结构单一，不能快速的挥散变压器所产生的热量的问题，通过以上结构，能够更好的增加该装置的散热性能，相对于传统变压器散热结构有着更好的效果，进一步的提高了变压器的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209843453 U 2019.12.24C N 209843453U权 利 要 求 书1/1页CN 209843453 U1.一种散热效果好的变压器，包括保护壳（1），其特征在于：所述保护壳（1）的顶部固定连接有冷却循环机构（2），所述保护壳（1）右侧的顶部固定连接有散热机构（3），所述保护壳（1）的底部固定连接有通风底座（4），所述保护壳（1）正表面的两侧均通过铰链铰接有门板（5），所述门板（5）正表面的一侧固定连接有把手（6）。
2.根据权利要求1所述的一种散热效果好的变压器，其特征在于：所述冷却循环机构（2）包括储存箱（7），所述储存箱（7）内腔的左侧固定连接有水泵（8），所述水泵（8）的右侧连通有软管（9），所述储存箱（7）内腔的左侧固定连接有隔板（10），所述软管（9）的右侧延伸至隔板（10）的右侧，所述水泵（8）的底部连通有U型管（11），所述U型管（11）的底部贯穿保护壳（1）的顶部并延伸至保护壳（1）的内腔，所述U型管（11）远离水泵（8）的一侧与储存箱（7）底部的右侧连通。
【CN209071074U】一种用于变压器室的散热装置【专利】
( 57 )摘要 本实用新型属于变压器室技术领域，具体公
开了一种用于变压器室的散热装置，包括变压器 室、排气总管、气道和风机，排气总管的一端和变 压器室的上方相连通，排气总管的另一端和风机 连通 ，气道和变压器室 侧面 相通 ，变压器室 周侧 设有环形的 水池 ，水池的 上方固 定有补水槽 ，补 水槽内固定有蛇形管，蛇形管的两端分别贯穿补 水槽的侧壁；蛇形管的一端和风机出风口径向连 通，蛇形管的另一端连通有文丘里管的进口 ，文 丘里管的出口连通有环形管，环形管以排气总管 的端口为中心平铺在变压器室上方，环形管上均 布有喷水孔 ；文丘里管的 下 侧壁连通有虹吸管 ， 虹吸管的下端位于水池液面以下。
实用新型内容 [0005] 本实用新型的目的在于提供一种加强变压器室散热的装置，减少了动力源的数 量，还实现和现有技术相同的降温散热效果。 [0006] 为达到上述目的，本实用新型提供一种用于变压器室的散热装置，变压器室、排气 总管、气道和风机，所述排气总管的一端和变压器室的上方相连通，所述排气总管的另一端 和风机连通，所述气道和变压器室侧面相通，所述变压器室周侧设有环形的水池，所述水池 的上方固定有补水槽，补水槽内固定有蛇形管，所述蛇形管的两端分别贯穿补水槽的侧壁； 所述蛇形管的一端和风机出风口 径向连通 ，所述蛇形管的 另一端连通有文丘里管的进口 ， 文丘里管的 出口 连通有环形管 ，所述环形管以 排气总管的 端口 为中 心平铺在变压器室上 方，环形管上均布有喷水孔；所述文丘里管的下侧壁连通有虹吸管，所述虹吸管的下端位于 水池液面以下。 [0007] 本实用新型的原理和有益效果在于：当需要对变压器室降温时，将水池和补水槽 注满冷水。启动风机，风机将变压器室内产生的热空气引出至排气总管，同时室外空气经气 道进入变压器室，变压器室内的热量减少，变压器室内的温度降低。 [0008] 同时 ，排气总管内的热空气经过风机，到达蛇形管。因为蛇形管固定在补水槽内 部，所以流经蛇形管的热空气和补水槽内的冷水进行换热后，才能到达文丘里管。而且蛇形
【CN209328666U】一种变压器用高效散热器【专利】
5 .根据权利要求4所述变压器用高效散热器，其特征在于，所述引风机和热交换装置通 过通风道连通。
6 .根据权利要求1所述变压器用高效散热器，其特征在于，所述散热片为铜制散热翅片 或缠绕在换热管外壁上铜制绕簧。
7 .根据权利要求1所述变压器用高效散热器，其特征在于，所述热交换装置包括进水 管、出水管、前管板和后管板；所述前管板和后管板上均具有多个与换热管的端部相适配的 插孔 ；换热管的前端部固定在前管板上的 插孔内 ，换热管的 后端部固定在后管板上的 插孔 内。
8 .根据权利要求7所述变压器用高效散热器，其特征在于，所述热交换装置的两侧分别 设有固定安装前管板的进出端盖和安装后管板的回程端盖。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920004744 .9
(22)申请日 2019 .01 .03
(73)专利权人 浙江海帆机械有限公司 地址 311800 浙江省绍兴市诸暨市店口镇 中央路171号
(72)发明人 伍新和
(74)专利代理机构 北京科亿知识产权代理事务 所(普通合伙) 11350
2
CN 209328666 U
说 明 书
1/4 页
一种变压器用高效散热器
技术领域 [0001] 本实用新型涉及热交换装置领域，具体而言是一种变压器用高效散热器。
背景技术 [0002] 热交换装置是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装 置，是对流传热及热传导的一种工业应用。热交换装置可以按不同的方式分类。按其操作过 程可分为间壁式、混合式、蓄热式(或称回热式)三大类；按其表面的紧凑程度可分为紧凑式 和非紧凑式两类。热交换装置是化工、石油、动力、食品及其它许多工业部门的通用设备。现 有技术中用在变压器的热交换装置，由于涉及不合理，导致散热效果差，需要改进。
【CN209804374U】一种高效散热变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920474228.2(22)申请日 2019.04.09(73)专利权人 北京兴翌苑科技开发有限公司地址 101102 北京市通州区中关村科技园通州园金桥科技产业基地环科中路16号59号楼二层B(72)发明人 王庆玲 (74)专利代理机构 北京东方芊悦知识产权代理事务所(普通合伙) 11591代理人 陈益奇(51)Int.Cl.H01F 27/02(2006.01)H01F 27/22(2006.01)H01F 27/18(2006.01)(54)实用新型名称一种高效散热变压器(57)摘要本实用新型涉及一种高效散热变压器，包括变压器外壳，变压器外壳的四周固设有散热板；散热板包括横截面为直角梯形的金属板，所述金属板的内部设置有横截面为直角梯形的容纳腔，容纳腔的内部设置有多根导热丝，导热丝的上端与容纳腔的直角腰边所在侧壁固定连接，导热丝的下端设置有金属球，容纳腔的内部还设置有将金属球淹没的液态冷媒，所述液态冷媒的体积小于容纳腔的容积。
所述高效散热变压器的散热效果好，变压器表面的温度不会过高，即使在夏天，也不易发生变压器过热的情况，安全性好。
权利要求书1页 说明书4页 附图2页CN 209804374 U 2019.12.17C N 209804374U权 利 要 求 书1/1页CN 209804374 U1.一种高效散热变压器，包括变压器外壳(10)，所述变压器外壳(10)的四周固设有散热板(11)，其特征在于：所述散热板(11)包括横截面为直角梯形的金属板(111)，所述金属板(111)的直角腰边所在侧壁与变压器外壳(10)的外侧壁焊接连接；所述金属板(111)的内部设置有横截面为直角梯形的容纳腔(112)，所述容纳腔(112)的内部设置有多根导热丝(114)，所述导热丝(114)的上端与容纳腔(112)的直角腰边所在侧壁固定连接，所述导热丝(114)的下端设置有金属球(115)，所述导热丝(114)的下端与金属球(115)固定连接；所述容纳腔(112)的内部还设置有将金属球(115)淹没的液态冷媒(113)，所述液态冷媒(113)的体积小于容纳腔(112)的容积。
变压器片式散热器的散热片焊边机[实用新型专利]
![变压器片式散热器的散热片焊边机[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/e989faab336c1eb91b375de6.webp)
专利名称：变压器片式散热器的散热片焊边机专利类型：实用新型专利
发明人：王建忠,严江
申请号：CN201220050834.X
申请日：20120217
公开号：CN202479717U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：一种变压器片式散热器的散热片焊边机，属于焊接机械技术领域。
包括构成有腾空腔的龙门式机架；由第一、第二支承梁构成的输送机架；散热片上挟持机构，设置机架的顶部，并且对应于腾空腔的高度方向的上部；散热片下挟持机构，设置在腾空腔的高度方向的下部，与散热片上挟持机构相对应；散热片输送机构，设置在第一、第二支承梁之间；第一自动焊接机构和第二自动焊接机构，第一自动焊接机构固定在龙门式机架的顶部的一端，第二自动焊接机构固定在龙门式机架的顶部的另一端。
优点：可以减轻焊接工人的工作强度，提高焊接效率和保障焊接质量。
申请人：常熟市友邦散热器有限责任公司
地址：215534 江苏省苏州市常熟市董浜工业区支王路
国籍：CN
代理机构：常熟市常新专利商标事务所
代理人：朱伟军
更多信息请下载全文后查看。
一种变压器散热片点焊机[实用新型专利]
专利名称：一种变压器散热片点焊机专利类型：实用新型专利
发明人：张荣幸
申请号：CN201621314748.X
申请日：20161202
公开号：CN206200328U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器散热片点焊机，包括输送装置本体、下输送带、上夹板加压气缸和点焊装置本体，所述输送装置本体的下方设置有支撑底座，输送装置本体上固定安装有控制箱，所述下输送带位于输送装置本体上，所述上输送带和下输送带均通过联轴器与电动机相连接，所述上夹板加压气缸上设置有上夹板，且上夹板下方对应有下夹板，所述下夹板固定安装于下夹板加压气缸上，所述点焊装置本体上下两端固定安装有上点焊级加压气缸和下点焊级加压气缸。
该变压器散热片点焊机设有一组输送带，当对散热片点焊为一个点后，通过输送带来输送散热片进行下一个点的点焊工作，大大降低了劳动强度低，有效的提高了工作效率。
申请人：惠安温雅坊装饰设计有限公司
地址：362000 福建省泉州市惠安县螺阳镇滨江国际生活小区1#A座103号店面
国籍：CN
更多信息请下载全文后查看。
一种片式散热器[发明专利]
专利名称：一种片式散热器
专利类型：发明专利
发明人：张国强,牛文豪,王新申请号：CN200810117619.5申请日：20080801
公开号：CN101409139A
公开日：
20090415
专利内容由知识产权出版社提供
摘要：一种片式散热器，包括散热片(10)、进气管(30)、回液管(100)和储气箱。
隔膜(80)或挡板将储气箱内部空间分为上下两部分，下部分储气空间(38)与散热片(10)、回液管(100)的内部空间互相连通。
冷却介质的蒸汽由进气管(30)进入储气空间(38)，随即流入各个散热片(10)内，与外界空气进行热交换，冷凝变回液体，顺着散热片(10)的内壁流入回液管(100)内，经回液法兰(110)流出。
储气箱顶部阀门(70)打开，隔膜(80)上部空间与大气相通，隔膜(80)随储气空间(38)内的蒸汽压力的大小相应朝上凸起或朝下凹陷，保持储气空间(38)内部压力恒定在一个大气压。
本发明稳定了片式散热器内部工作压力，且冷却介质自然循环，没有噪声。
申请人：中国科学院电工研究所
地址：100080 北京市海淀区中关村北二条6号
国籍：CN
代理机构：北京科迪生专利代理有限责任公司
更多信息请下载全文后查看。
【CN209374238U】一种高效变压器散热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186724.8(22)申请日 2019.02.02(73)专利权人 冀传玖地址 276800 山东省日照市东港区临钢路1号山东钢铁集团日照有限公司焦化部(72)发明人 冀传玖 (51)Int.Cl.H01F 27/22(2006.01)(54)实用新型名称一种高效变压器散热装置(57)摘要本实用新型公开了一种高效变压器散热装置，包括变压器主体，所述变压器主体的侧面设置有散热片外框，所述散热片外框的内侧设置有散热片，所述散热片的一侧表面设置有滑轮固定块，所述滑轮固定块的表面开设有固定槽，所述固定槽的侧面设置有固定螺栓，且所述固定螺栓贯穿于滑轮固定块；通过设计的滑轮固定块和滑轮装置，避免了散热片容易受到损伤的问题，异物首先会接触到滑轮，在滑轮的滑动下，能够将接触力减轻，同时在第一弹簧的作用下，能够最大程度的避免散热片受到损伤，且滑轮固定块通过固定槽卡合散热片固定，方便拆卸。
权利要求书1页 说明书2页 附图1页CN 209374238 U 2019.09.10C N 209374238U权 利 要 求 书1/1页CN 209374238 U1.一种高效变压器散热装置，包括变压器主体（6），其特征在于：所述变压器主体（6）的侧面设置有散热片外框（1），所述散热片外框（1）的内侧设置有散热片（2），所述散热片（2）的一侧表面设置有滑轮固定块（5），所述滑轮固定块（5）的表面开设有固定槽（8），所述固定槽（8）的侧面设置有固定螺栓（9），且所述固定螺栓（9）贯穿于滑轮固定块（5），所述滑轮固定块（5）通过固定螺栓（9）与散热片（2）固定连接，所述滑轮固定块（5）的另一侧开设有长方槽，所述长方槽内部设置有滑轮（7）。
2.根据权利要求1所述的一种高效变压器散热装置，其特征在于：所述散热片外框（1）的顶端设置有遮挡板（3），所述遮挡板（3）的底端设置有遮挡板立柱（4），且所述遮挡板立柱（4）的底端处于散热片外框（1）的内部，所述遮挡板立柱（4）的底端设置有连接板（13），所述连接板（13）的底端设置有第二弹簧（14），所述连接板（13）通过第二弹簧（14）与散热片外框（1）固定连接。
