冷却塔噪声治理技术文件及实例(技术部)
冷却塔的噪声治理技术方案_1
冷却塔的噪声治理技术方案冷却塔噪声治理技术和冷却塔隔音降噪方案，深圳奎尔特隔音降噪工程技术有限公司专业从事冷却塔噪声治理和冷却塔隔音降噪。
冷却塔通常安装于楼顶,制冷设备安装于底层或地下室,冷却塔的噪声主要由两种：一是冷却塔机组震惊产生的固体传声对整个建筑造成了影响；二是冷却塔机组运行时电机和风扇产生的空传噪声对四周环境造成了影响。
对于此类噪声的治理，需要依据实际状况综合考虑，以针对性的方式来治理噪声。
冷却塔噪声治理方案主要从以下几个方面来设计：一、冷水机组及冷却水循环水泵减震二、管道系统减震三、冷却塔散热风机隔音和冷却塔淋水消音冷却塔噪声治理方案的设计需要依据现场实际工况和要求如：设备安装位置，声源类型，噪声级和频率，环境/环保要求，通风散热要求，降噪目标等，来进行针对性的技术设计。
深圳奎尔特隔音降噪工程技术有限公司是专业从事冷却塔噪声治理和冷却塔隔音降噪，集产品研发、设计，声学解决方案及施工为一体的工程技术公司，专业致力于机械设备噪音与振动综合治理和讨论，解决机械设备噪声，针对不同类型机械设备及机房噪音治理，为用户供应现场噪音勘测，分析，供应系统的机械设备噪声解决方案和施工服务。
主营业务：工业：机械设备噪声治理、隔音降噪,、减震降噪、医疗设备减震降噪、隔音降噪、车间厂房噪声治理、隔音降噪、风机房隔音降噪、空压机房隔音降噪、设备生产线隔音降噪等生产设备噪声及厂区的环境噪声治理、隔声、减震、降噪等综合噪声治理工程。
各类隔声门、隔声窗、隔声间、隔声罩、隔声屏等隔声工程。
民用：住宅小区及家居住宅隔音降噪,水泵房噪声治理、空调系统噪声治理、发电机房噪声治理、配电房噪声治理、变压器房噪声治理等机器设备间噪声治理,酒店、写字楼及办公区域间隔音降噪,会议中心、音乐厅、体育馆、剧院等功能性建筑的声学设计及施工。
冷却塔噪声治理原理及实践经验
塔内声源的治理1、降噪原理采用dy—l型冷却塔落水消能降噪装置[5]。
该装置采用斜面消能减噪声原理——在冷却塔落水直接撞击水面之前，使落水先在斜面上经无声擦贴、粘滞减速、挑流分离、疏散洒落等消能形式的过渡，取得消减落水冲击噪声的治理效果，是针对塔内声源源头的一项治理技术。
2、形式结构dy-1型冷却塔落水消能降噪声装置主要由“支承构架”及“落水消能降噪器”两大部分组成。
“支承构架”又可分为漂浮式及固定式二种形式。
“落水消能降噪器”以六角蜂窝斜管为主体形式，层高18 cm，由竖向导人段、无声擦贴斜段、粘滞减速斜段、疏散洒落挑流段等四个功能段组成。
3、材质选用漂浮式落水消能降噪装置主要由采用挤拉、注塑或热压成型的塑料件或玻璃钢件(受力件)构成。
其材质特点是结构轻型、便于搬运、易于安装、防腐耐用。
固定式落水消能降噪声装置上部的支承框架及降噪器的材质选用与漂浮式相同，所不同的是其下部固定的主、次支承梁系是由型钢构成的。
经防腐处理的型钢(Q235)具有强度高、刚度好的特点。
塔外传声途径的声波阻隔1、降噪原理声波在传播过程中遇到障碍时，就会发生反射、透射和绕射三种现象。
声屏障就是在声源与受声点之间插人一个设施，用以隔断并吸收声源到达受声点的直达声波，使部分声波受阻反射，部分声波则经吸收衰减后通过屏体透射(极小)和屏顶绕射等附加衰减形式到达受声点，达到减轻受声点的噪声影响、取得降噪效果的目的。
2、形式结构声屏障的结构可分为地上和地下二部分，地上部分为厚约20 cm的屏蔽声波的巨型、连续板式立面(包括斜撑)，其顶部为扇形吸声体或内倾式遮檐;地下部分则为承重、抗倾覆(风荷载)的基础。
屏障的高度及宽度原则上以隔断声源到达受声点的直达声波为最低限度，一般来说，为提高屏蔽效果，屏障的高度通常不低于进风口高度的1.3倍;为避免影响进风，屏障离进风口距离通常不小于进风口高度的2倍。
3、材质选用声屏障的地上部分即屏蔽层可采用砖墙、薄钢板、铝合金、玻璃钢、聚碳酸脂塑料等耐老化。

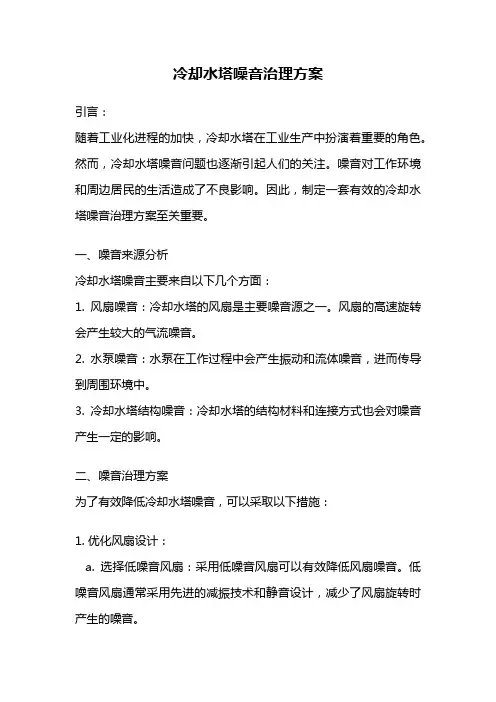

冷却水塔噪音治理方案
冷却水塔噪音治理方案引言：随着工业化进程的加快，冷却水塔在工业生产中扮演着重要的角色。
然而，冷却水塔噪音问题也逐渐引起人们的关注。
噪音对工作环境和周边居民的生活造成了不良影响。
因此，制定一套有效的冷却水塔噪音治理方案至关重要。
一、噪音来源分析冷却水塔噪音主要来自以下几个方面：1. 风扇噪音：冷却水塔的风扇是主要噪音源之一。
风扇的高速旋转会产生较大的气流噪音。
2. 水泵噪音：水泵在工作过程中会产生振动和流体噪音，进而传导到周围环境中。
3. 冷却水塔结构噪音：冷却水塔的结构材料和连接方式也会对噪音产生一定的影响。
二、噪音治理方案为了有效降低冷却水塔噪音，可以采取以下措施：1. 优化风扇设计：a. 选择低噪音风扇：采用低噪音风扇可以有效降低风扇噪音。
低噪音风扇通常采用先进的减振技术和静音设计，减少了风扇旋转时产生的噪音。
b. 调整风扇叶片角度：通过调整风扇叶片角度，可以减少风扇在高速旋转时产生的气流噪音。
2. 加强水泵隔音：a. 安装隔音罩：在水泵周围安装隔音罩可以有效隔离水泵的振动和流体噪音，减少噪音传播。
b. 优化水泵支撑结构：合理设计水泵的支撑结构，减少振动传导，降低噪音产生。
3. 优化冷却水塔结构：a. 使用吸音材料：在冷却水塔内部和外部表面使用吸音材料，可以有效吸收噪音，减少噪音的反射和传播。
b. 优化连接方式：采用减震连接方式，如橡胶减震垫等，可以减少结构传导噪音。
4. 定期维护和检查：a. 定期检查冷却水塔的风扇、水泵和结构，及时发现并修复噪音源。
b. 清洁冷却水塔内部和外部的积尘和杂物，保持良好的工作状态。
三、效果评估和改进在实施噪音治理方案后，需要进行效果评估和改进：1. 测量噪音水平：使用专业的噪音测试仪器对冷却水塔周围的噪音水平进行测量，评估治理效果。
2. 改进措施：根据测量结果，对治理方案进行调整和改进，进一步降低噪音水平。
结论：冷却水塔噪音治理是一个综合性的工程，需要从风扇、水泵和结构等多个方面入手。
安全环境环保技术之冷却塔噪声防治措施
民的生活造成了影响。
防治措施
02
采用多种技术手段，包括增加消音器、优化风机布局、降低水
流速度等，有效降低了冷却塔的噪声。
效果评估
03
经过治理，冷却塔的噪声得到了显著降低，周边居民的生活质
量得到了改善。
上海某工业园区冷却塔噪声综合治理项目
项目背景
上海某工业园区内有多座冷却塔，产生的噪声对 周边环境和居民造成了影响。
安全环境环保技术之冷却塔 噪声防治措施
汇报人： 日期:
目录
• 冷却塔噪声污染概述 • 冷却塔噪声防治技术 • 冷却塔噪声防治的管理措施 • 案例分析
01
冷却塔噪声污染概述
冷却塔噪声的产生
01
02
03
机械噪声
冷却塔内部风扇、电机等 机械设备运转时产生的噪 声。
流体噪声
冷却塔内水流与塔壁、填 料等相互作用产生的噪声 。
避免在冷却塔周边建设大面积的反射面，如玻璃幕墙等，以减少噪 声的反射。
03
冷却塔噪声防治的管理措施
加强冷却塔噪声污染的法律法规宣传与执行
制定和执行冷却塔噪声污染防治的相关法律法规
政府应制定严格的冷却塔噪声污染防治法规，并加强执法力度，对违反法规的企业进行严厉处罚。
开展法律法规宣传活动
通过各种渠道，如媒体、宣传册、讲座等，向公众和企业宣传冷却塔噪声污染防治的法律法规，提高公众的法律 意识和企业的守法意识。
的影响。
优化布局
合理布局冷却塔的位置，避免其 直接对着居民区或敏感区域，减
少噪声对周边环境的影响。
降低冷却塔周边环境的噪声反射
改善周边环境
对冷却塔周边的环境进行改善，减少反射面，降低噪声的反射。
绿化周边环境

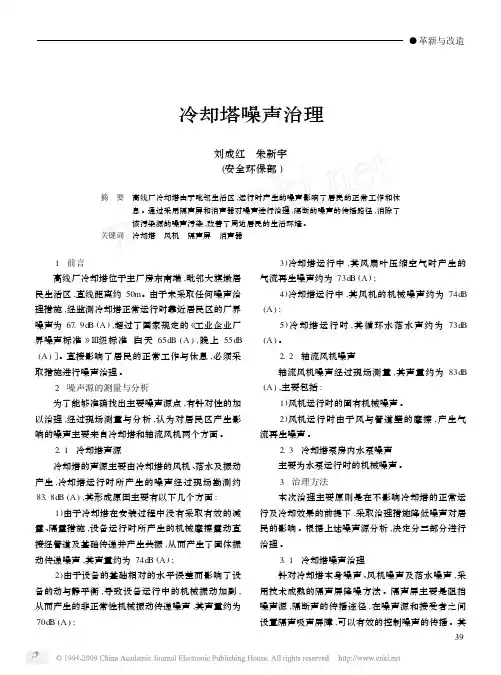

冷却塔噪声治理
冷却塔噪声治理刘成红 朱新宇(安全环保部)摘 要 高线厂冷却塔由于毗邻生活区,运行时产生的噪声影响了居民的正常工作和休息。
通过采用隔声屏和消声器对噪声进行治理,隔断的噪声的传播路径,消除了该污染源的噪声污染,改善了周边居民的生活环境。
关键词 冷却塔 风机 隔声屏 消声器1 前言高线厂冷却塔位于主厂房东南端,毗邻大旗墩居民生活区,直线距离约50m。
由于未采取任何噪声治理措施,经监测冷却塔正常运行时靠近居民区的厂界噪声为67.9d B(A),超过了国家规定的《工业企业厂界噪声标准》Ⅲ级标准〔白天65d B(A),晚上55d B (A)〕。
直接影响了居民的正常工作与休息,必须采取措施进行噪声治理。
2 噪声源的测量与分析为了能够准确找出主要噪声源点,有针对性的加以治理,经过现场测量与分析,认为对居民区产生影响的噪声主要来自冷却塔和轴流风机两个方面。
2.1 冷却塔声源冷却塔的声源主要由冷却塔的风机、落水及振动产生,冷却塔运行时所产生的噪声经过现场勘测约83.8d B(A),其形成原因主要有以下几个方面:1)由于冷却塔在安装过程中没有采取有效的减震、隔震措施,设备运行时所产生的机械摩擦震动直接经管道及基础传递并产生共振,从而产生了固体振动传递噪声,其声量约为74d B(A);2)由于设备的基础相对的水平误差而影响了设备的动与静平衡,导致设备运行中的机械振动加剧,从而产生的非正常性机械振动传递噪声,其声量约为70dB(A);3)冷却塔运行中,其风扇叶压缩空气时产生的气流再生噪声约为73dB(A);4)冷却塔运行中,其风机的机械噪声约为74dB(A);5)冷却塔运行时,其循环水落水声约为73dB(A)。
2.2 轴流风机噪声轴流风机噪声经过现场测量,其声量约为83dB(A),主要包括:1)风机运行时的固有机械噪声。
2)风机运行时由于风与管道壁的摩擦,产生气流再生噪声。
2.3 冷却塔泵房内水泵噪声主要为水泵运行时的机械噪声。
某冷却塔降噪方案
XXXXX城市广场冷却塔机组降噪项目设计方案XXXXXXXXXXXXXX有限公司2013年11月目录1项目概况.............................................................................................................................. - 2 - 2噪声治理的三种类型.......................................................................................................... - 2 - 3设计基础.............................................................................................................................. - 3 -3.1设计的依据.................................................................................................................... - 3 -3.2处理后的标准................................................................................................................ - 3 - 4工艺设计.............................................................................................................................. - 3 - 5投资概算.............................................................................................................................. - 4 - 6附图...................................................................................................................................... - 5 -1 项目概况XXX广场位于XXX市XXX路与XXX路交口，占地面积近7万平米，总建筑面积约33万平米，容积率3.6，绿化率高达30.2%。
噪声案例1-6节第三节 冷却塔噪声及其控制案例
第三节冷却塔噪声及其控制案例冷却塔是在循环供水系统中用来降低水温（一般为4℃~6℃，工业中，高温冷却塔水温可降为10℃~15℃）的机械设备。
其工作原理是:冷却塔底部集水池中的冷却水靠重力流下，水泵将它送入冷凝器，吸收制冷剂冷凝时放出的热量，此热水由冷凝器中排出送人冷却塔顶部，洒成水滴经填料流下。
热水下落时与较冷的气流接触，进行热交换，此时一部分水被蒸发，大部分得到冷却回流到集水池。
随着经济的发展，工厂、饭店、宾馆、办公楼、歌舞厅如雨后春笋般建立起来，尤其南方天气炎热期长，要中央空调制冷就必须安装冷却塔。
在一些工厂集中区，竟出现一栋楼有十几、二十几只冷却塔的现象。
在一些商住混合区，企业无法置于楼顶或放在本层面空间，只能放在地面，出风口的强噪声和热气往往干扰得居民无法安宁。
所以冷却塔的噪声问题成为环境投诉的热点。
一、冷却塔噪声源分析冷却塔主要有自然通风式、机械通风式和喷射式三种，常见多为逆流机械通风式冷却塔。
逆流机械通风式冷却塔包括风机、减速机、布水器、塔身、填料等部分。
风机置于塔顶作排风用，包括电极和叶片。
减速机把叶片的高速旋转减为低速旋转，以增加冷空气与热水的热交换时间。
布水器是钻孔合金管，随叶片一起旋转，使热水均匀下落。
塔身通常为玻璃钢制作，质地轻，耐腐蚀。
塔体内填料为改性PVC斜波板，起到增加接触面，提高水冷却效率作用。
（一）冷却塔噪声声源的组成经分析和频谱测试，冷却塔噪声产生于以下几个方面：1、风机噪声它是机械通风式冷却塔最主要的噪声源，该噪声是空气动力噪声，包括湍流噪声和旋转噪声。
根据空气动力噪声源的理论分析可知，湍流噪声的声强与气流相对速度的六次方成正比，也与叶片形状等有关，具有连续的频谱特性。
旋转噪声是叶片旋转时形成脉动产生的，它与叶片数、气体流量、静压等有关，它的频谱呈窄带的低中频特性。
2、淋水噪声它是冷却塔的淋水装置下落水时与下塔体底盘中积水撞击产生，其噪声级与落水高度、单位时间内的水流量有关，一般仅次于风机噪声，且呈高频特性，当风机噪声降低后，淋水噪声则占主导地位。
冷却塔噪声减振降噪治理方案及实例资料
冷却塔噪声减振降噪治理方案及实例常规的冷却塔噪声源主要是排风机的风噪声和淋水噪声。
其它的一些主要的声源还包括风机噪声、减速机噪声、电动机噪声、冷却塔配管及阀体噪声、冷却用泵噪声以及机壳振动向周围辐射的噪声。
其中最为主要的声源是风噪声和淋水噪声，它们主要是从冷却塔的底部进风带和顶部向外传播影响环境。
因此，根据其噪音的产生原理及传播特性，我们可以通过主动降噪和被动降噪两个方面去实行：一、主动降噪：主要会采取以下方式加以治理：1、降低风机浆叶叶尖的相对马赫数，可大幅降低桨叶辐射的噪音；2、增加桨叶的数量可在保证风量不变的前提下，可达到降低风机浆叶叶尖相对马赫数的目的3、改变浆叶翼型及迎角，改变桨叶的空气动力布局，使浆叶轴向压力场沿向分布均匀，减少回流、涡流的产生，提高风机效率，并实现降噪；4、减少桨叶相对体积，改变桨叶相对的厚度及弦长，降低桨叶的厚度噪声主动降噪对实施者的技术及加工精度要求较高，但效果较好！二、被动降噪主要会采取以下方式加以治理：1、在冷却塔顶部的外沿安装排风消声器；2、在冷却塔面向噪声控制点方向安装隔声屏障；3、在冷却塔底部接水盘上安装柔性网或消声垫，以降低落水声；4、在冷却塔的进风口处安装进风消声器（消声百叶窗）。
5、对一些要求较高的项目，也会采取隔声罩、地台等治理措施。
当然其治理费用也会相应增加。
设计参数对冷却塔进行噪声治理控制工程的声学设计前，我们一般会需要准备如下主要的设计参数以进行声学设计：1、冷却塔的出风口与进风口的噪声值：这个值一般可由现场测试得出，但在一些特殊的情况下，如冷却塔并未安装时,也可通过公式计算，计算值一般会与现场测试值有一定的出入。
在计算时，我们需要根据冷却塔的电动机功率进行估算。
其中声功率级较容易计算，而声压级计算较复杂，两者的计算结果相差极小。
当然，这个值也可以由冷却塔制造商提供，但不论是现场测试结果还是计算结果或是厂商提供的噪声级，都应该是11或13倍频程的测试值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌佳绿环保噪声治理工程项目
泰豪集团冷却塔噪声治理工程介绍
一、项目名称：泰豪集团冷却塔噪声治理工程
二、项目编号：
三、项目地址：泰豪集团
四、项目规模：冷却塔噪声治理
五、工程工期：天
六、竣工时间：年月日
七、项目类别：冷却塔噪声治理工程
八、案例简介：泰豪集团在其厂房北侧安装有两台冷却塔机组，南侧安装一台小型冷却塔机组。
当冷却塔开启时测得南侧厂界噪声（），北侧厂界噪声（）,）均超出了国家规定类区夜间噪声排放标准。
为有效控制冷却塔噪声，泰豪集团特邀我司对该冷却塔噪声提供合理的解决措施。
九、降噪目标：
达到国家相关标准
十、现场噪音源：
冷却塔主要靠机械通风冷却循环热水。
用泵将循环热水送到水分布器喷出，水沿着填料下淋落到水池。
由风机将冷空气引入与下淋的热水接触，进行热交换，将水冷却。
冷却塔的噪声源由以下几部分组成：
（）风机进排气噪声(主要噪声源)。
（）淋水噪声(主要噪声源)。
（）风机减速器和电动机噪声。
（）冷却塔水泵、配管和阀门噪声。
其中，主要是风机运行进排气噪声和淋水噪声，风机通过进排气口和塔体向外辐射噪声。
排气口噪声比进气口噪声高约～()，其频谱特性是以低频为主的连续谱，属低频噪声。
循环热水从淋水装置下落时，与塔底接水盘中的积水撞击产生的淋水属高频噪声，淋水声的大小与淋水高度和单位时间的水流量有关。
十一、我们设计的技术指导文件:
针对泰豪集团这样的冷却塔低频噪声，我公司根据我们以往治理类似项目的经验，结合现场实际情况制定如下治理措施：
1.在冷却塔与厂界之间及冷却塔两侧面采用隔声板密封，北侧
呈现“”型屏障，屏障整体尺寸为（）*。
南侧呈现“”型屏障，屏障整体尺寸为（）*。
隔音屏障选用彩钢夹芯岩棉板。
隔音屏障
2.北侧因超标达（）故在冷却塔排风口安装排风消声器，冷却
塔与厂方之间空隙设置为进风消声器。
（详细见附图）
冷却塔排风消声器
一、避免降噪设施对设备运行环境影响的细节处理
1.散热影响：南侧吸隔声屏障两侧底部各留有的进风通道，冷
却塔北侧进风，以满足冷却塔的正常进风需要。
2.为避免热风的回流，整个隔声屏体分为上下两层，下层为进
风层，上层为出风层，中间用吸隔声板隔断，并在出风口设置挡板，以更有效的防治热风回流。
3.维护影响：为解决冷却塔机组的日常维护，吸隔声罩屏体与
设备之间均留有的检修空间。
4.抗风压措施：对于整个隔声屏障而已，主要的不利荷载是风
压，为保证隔声屏体的稳定，每根立柱均设有混凝土基础及
钢支撑。
本设计基于屏障抗风速为的十二级台风要求进行验算。
5.防雨措施：选用彩钢岩棉板作为外层防雨材料。
吸音棉采用
无碱憎水玻纤布包裹，同时选用孔径小的护面板材。
6.管线密封措施：为保证整体降噪效果，对设备线管等细节，
我们将在施工中进行开孔并做好周边的密封处理。
十二、降噪效果：
达到国家相关标准。
