汇编语言实验报告(DEBUG命令)
汇编实验报告（-）调试程序DEBUG的使用
汇编实验报告（-）调试程序DEBUG的使用《汇编语言程序设计》实验报告实验一调试程序DEBUG 的使用一、实验目的通过实验掌握下列知识:1、DEBUG命令:A，T，D，F，G；2、数据在内存中的存放方式和内存操作数的几种寻址方式；3、汇编指令:INC，DEC，LOOP，INT 3的应用；4、汇编语言伪指令:BYTE PTR和WORD PTR的应用。
二、内容及步骤1.DEBUG 命令使用表 1.1 DEBUG命令****命令的使用中注意：****①字母不分大小写；②②只使用16 进制数，没有后缀字母；③分隔符（空格或逗号）只在两个数值之间是必须的，命令和参数间可无分隔符；④每个命令只有按了回车键后才有效，可以用Ctrl+Break中止命令的执行；⑤命令如果不符合Debug 的规则，则将以“error”提示，并用“^”指示错误位置。
许多命令的参数是主存逻辑地址，形式是“段基地址: 偏移地址”。
其中，段基地址可以是段寄存器或数值；偏移地址是数值。
如果不输入段地址，则采用默认值，可以是缺省段寄存器值。
如果没有提供偏移地址，则通常就是当前偏移地址。
1、开机后,切换到命令提示符窗口下，出现提示符后键入命令DEBUG, 进入调试环境，显示提示符 '- '。
2、用命令 F 200 220 'AB' 将'AB'的两个ASCII码循环填入内存。
注：第一个参数200是当前段的起始偏移地址，第二个参数220是终了偏移地址，第三个参数‘AB’是被填入的数值，若不给出第二个参数则填入128（8行）个字节。
3、用命令 D200 观察内存中的十六进制码及屏幕右边的ASCII字符。
图1-1 Fill、Dump命令调用对主存操作的命令还支持地址范围这种参数，它的形式是：“开始地址结束地址”（结束地址不能具有段地址），或者是：“开始地址L 字节长度”。
D（Dump）命令显示主存单元的内容，它的格式如下（分号后的部分用于解释命令功能，不是命令本身）：D [地址] ；显示当前或指定开始地址的主存内容D [范围] ；显示指定范围的主存内容图1-2 D命令调用左边部分是主存逻辑地址，中间是连续16 个字节的主存内容（16进制数，以字节为单位），右边部分是这16个字节内容的ASCII字符显示，不可显示字符用点“.”表示。

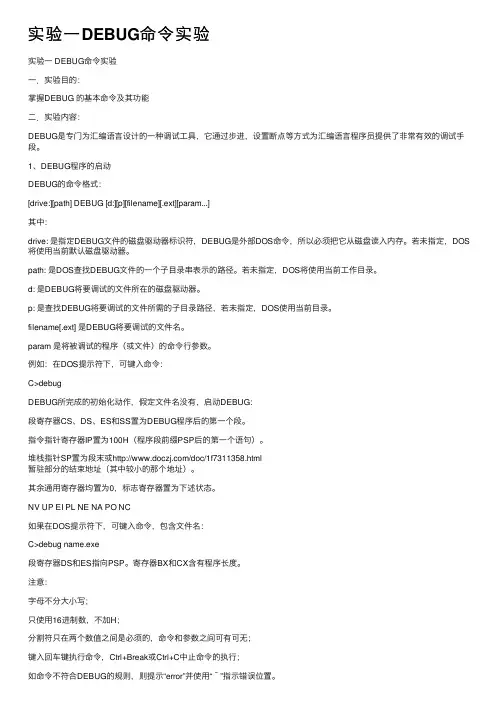

实验一DEBUG命令实验
实验⼀DEBUG命令实验实验⼀ DEBUG命令实验⼀．实验⽬的：掌握DEBUG 的基本命令及其功能⼆．实验内容：DEBUG是专门为汇编语⾔设计的⼀种调试⼯具，它通过步进，设置断点等⽅式为汇编语⾔程序员提供了⾮常有效的调试⼿段。
1、DEBUG程序的启动DEBUG的命令格式：[drive:][path] DEBUG [d:][p][filename][.ext][param...]其中：drive: 是指定DEBUG⽂件的磁盘驱动器标识符，DEBUG是外部DOS命令，所以必须把它从磁盘读⼊内存。
若未指定，DOS 将使⽤当前默认磁盘驱动器。
path: 是DOS查找DEBUG⽂件的⼀个⼦⽬录串表⽰的路径。
若未指定，DOS将使⽤当前⼯作⽬录。
d: 是DEBUG将要调试的⽂件所在的磁盘驱动器。
p: 是查找DEBUG将要调试的⽂件所需的⼦⽬录路径，若未指定，DOS使⽤当前⽬录。
filename[.ext] 是DEBUG将要调试的⽂件名。
param 是将被调试的程序（或⽂件）的命令⾏参数。
例如：在DOS提⽰符下，可键⼊命令：C>debugDEBUG所完成的初始化动作，假定⽂件名没有，启动DEBUG：段寄存器CS、DS、ES和SS置为DEBUG程序后的第⼀个段。
指令指针寄存器IP置为100H（程序段前缀PSP后的第⼀个语句）。
堆栈指针SP置为段末或/doc/1f7311358.html暂驻部分的结束地址（其中较⼩的那个地址）。
其余通⽤寄存器均置为0，标志寄存器置为下述状态。
NV UP EI PL NE NA PO NC如果在DOS提⽰符下，可键⼊命令，包含⽂件名：C>debug name.exe段寄存器DS和ES指向PSP。
寄存器BX和CX含有程序长度。
注意：字母不分⼤⼩写；只使⽤16进制数，不加H；分割符只在两个数值之间是必须的，命令和参数之间可有可⽆；键⼊回车键执⾏命令，Ctrl+Break或Ctrl+C中⽌命令的执⾏；如命令不符合DEBUG的规则，则提⽰“error”并使⽤“＾”指⽰错误位置。

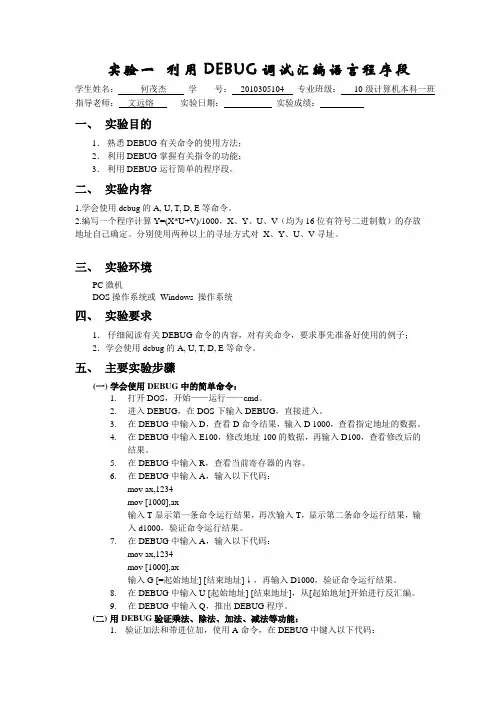

汇编实验报告--利用DEBUG调试汇编语言程序段
实验一利用DEBUG调试汇编语言程序段学生姓名：何茂杰学号：2010305104 专业班级：10级计算机本科一班指导老师：文远熔实验日期：实验成绩：一、实验目的1．熟悉DEBUG有关命令的使用方法；2．利用DEBUG掌握有关指令的功能；3．利用DEBUG运行简单的程序段。
二、实验内容1.学会使用debug的A, U, T, D, E等命令。
2.编写一个程序计算Y=(X*U+V)/1000，X、Y、U、V（均为16位有符号二进制数）的存放地址自己确定。
分别使用两种以上的寻址方式对X、Y、U、V寻址。
三、实验环境PC微机DOS操作系统或Windows 操作系统四、实验要求1．仔细阅读有关DEBUG命令的内容，对有关命令，要求事先准备好使用的例子；2．学会使用debug的A, U, T, D, E等命令。
五、主要实验步骤(一)学会使用DEBUG中的简单命令：1.打开DOS，开始——运行——cmd。
2.进入DEBUG，在DOS下输入DEBUG，直接进入。
3.在DEBUG中输入D，查看D命令结果，输入D 1000，查看指定地址的数据。
4.在DEBUG中输入E100，修改地址100的数据，再输入D100，查看修改后的结果。
5.在DEBUG中输入R，查看当前寄存器的内容。
6.在DEBUG中输入A，输入以下代码：mov ax,1234mov [1000],ax输入T显示第一条命令运行结果，再次输入T，显示第二条命令运行结果，输入d1000，验证命令运行结果。
7.在DEBUG中输入A，输入以下代码：mov ax,1234mov [1000],ax输入G [=起始地址] [结束地址]↓，再输入D1000，验证命令运行结果。
8.在DEBUG中输入U [起始地址] [结束地址]，从[起始地址]开始进行反汇编。
9.在DEBUG中输入Q，推出DEBUG程序。
(二)用DEBUG验证乘法、除法、加法、减法等功能：1.验证加法和带进位加，使用A命令，在DEBUG中键入以下代码：mov ax,f111mov bx,f222mov cx,2mov dx,3add ax,bxadc cx,dx使用G命令查看结果2.验证减法和带借位减法，使用A命令，在DEBUG中键入以下代码：mov ax,2mov bx,3mov cx,5mov dx,2sub ax,bxsbb cx,dx使用G命令查看结果3.验证乘法和除法，使用A命令，在DEBUG中键入以下代码：乘法：mov al,b4mov bl,11mul bl使用G命令查看结果除法：mov ax,400mov bl,b4div bl使用G命令查看结果六、实验数据及处理结果反汇编：执行情况：七、思考题启动DEBUG后，要装入某一个.EXE文件，应通过什么方法实现？答：进入DOS，输入DEBUG xxx.exe，其中xxx为文件名。
实验一 利用 DEBUG 调试汇编语言程序段
实验名称实验一利用 DEBUG 调试汇编语言程序段一、实验目的1．熟悉 DEBUG 有关命令的使用方法；2．利用 DEBUG 掌握有关指令的功能；3．利用 DEBUG 运行简单的程序段。
二、实验要求1．仔细阅读有关 DEBUG 命令的内容，对有关命令，要求事先准备好使用的例子；三、实验环境DOS 操作系统四、实验内容1．进入和退出 DEBUG 程序；1)开始—运行点确定进入DOS命令窗口图1进入DOS命令窗口2)在命令窗口中输入 dubug 进入 debug 程序图2进入 debug 程序3)进入 debug 窗口后,输入 q 命令退出 debug图3退出 debug2．学会 DEBUG 中的1）D 命令（显示内存数据 D 段地址:偏移地址）例 1：-D100 ;显示 DS 段, 0100 开始的 128 个字节内容－D ;默认段寄存器为 DS，当前偏移地址(刚进入 debug 程序偏移地址为 0100H)图4默认显示 DS 段内容－D DS:100 ;显示 DS 段, 0100H 开始的 128 个字节内容图5显示 DS 段内容－D CS:200 ;显示 CS 段, 0200H 开始的 128 个字节内容图6显示 CS 段内容－D 200:100 ;显示 DS 段, 0200:0100H 开始的 128 个字节内容图7显示 DS段0200:0100H内容－D 200 ；显示 DS 段, 0200H开始的128个字节内容图8显示 DS段0200H开始的内容－D 100 L 10 ;显示 DS 段, 100H 开始的 100H 个字节内容图9显示 DS段100H开始的100H字节内容2）E 命令（修改指定内存）例 1：-E100 41 42 43 44 48 47 46 45-D 100，L08结果：073F：0100 41 42 43 44 48 47 46 45-e 100 修改内存内容-d 100,L08 查看刚才修改的内存内容图10 修改和查看DS段100H开始的80H字节内容例 2： -E 100073F：0100 41. 42 ： 42 是操作员键入此命令是将原 100 号内存内容 41 修改为 42，用 D 命令可察看。
汇编语言程序设计实验DEBUG基本命令的使用
ERROR:
MOV AH,9
LEA DX,WARN
INT 21H
JMP RESTINT 21H
CODES ENDS
END START
调试分析
运行截图
教师评阅：
年月日
评分
ASSUME CS:CODES,DS:DATAS
START:
MOV AX,DATAS
MOV DS,AX
RESTORE:
MOV AH,9
LEA DX,HINT
INT 21H
MOV AH,10
LEA DX,STRING
INT 21H
MOV BL,STRING+1
MOV BH,0
LEA SI,STRING+2
MOV BYTE PTR [SI+BX],'$'
MOV CX,BX
MOV BL,2
CHECK:
CMP STRING[BX],'A'
JL ERROR
CMP STRING[BX],'Z'
JG ERROR
ADD BL,1
LOOP CHECK
MOV BL,STRING+1
MOV BH,0
MOV CX,BX
MOV BL,2

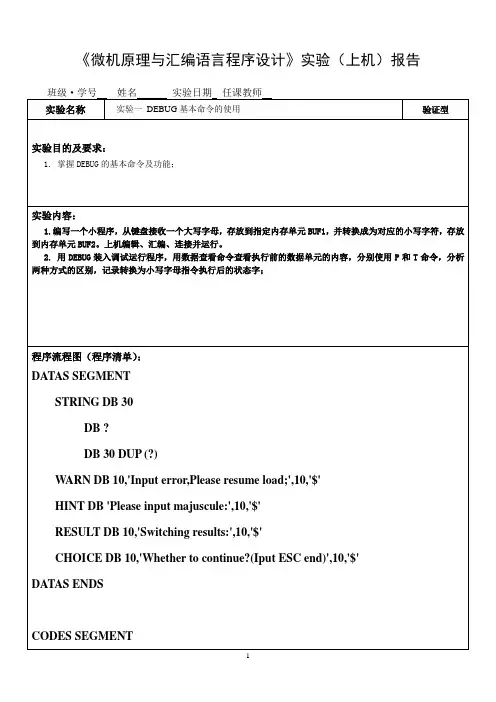

《微机原理与汇编语言程序设计》实验（上机）报告
班级·学号姓名实验日期任课教师
实验名称
实验一DEBUG基本命令的使用
验证型
实验目的及要求：
1. 掌握DEBUG的基本命令及功能；
实验内容：
1.编写一个小程序，从键盘接收一个大写字母，存放到指定内存单元BUF1，并转换成为对应的小写字符，存放到内存单元BUF2。上机编辑、汇编、连接并运行。

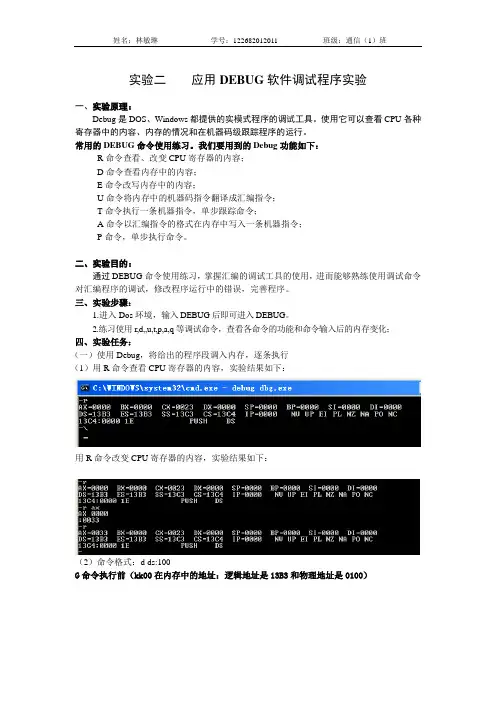

汇编实验二DEBUG调试实验
实验二应用DEBUG软件调试程序实验一、实验原理：Debug是DOS、Windows都提供的实模式程序的调试工具。
使用它可以查看CPU各种寄存器中的内容、内存的情况和在机器码级跟踪程序的运行。
常用的DEBUG命令使用练习。
我们要用到的Debug功能如下：R命令查看、改变CPU寄存器的内容；D命令查看内存中的内容；E命令改写内存中的内容；U命令将内存中的机器码指令翻译成汇编指令；T命令执行一条机器指令，单步跟踪命令；A命令以汇编指令的格式在内存中写入一条机器指令；P命令，单步执行命令。
二、实验目的：通过DEBUG命令使用练习，掌握汇编的调试工具的使用，进而能够熟练使用调试命令对汇编程序的调试，修改程序运行中的错误，完善程序。
三、实验步骤：1.进入Dos环境，输入DEBUG后即可进入DEBUG。
2.练习使用r,d,,u,t,p,a,q等调试命令，查看各命令的功能和命令输入后的内存变化；四、实验任务：（一）使用Debug，将给出的程序段调入内存，逐条执行（1）用R命令查看CPU寄存器的内容，实验结果如下：用R命令改变CPU寄存器的内容，实验结果如下：（2）命令格式：d ds:100G命令执行前（kk00在内存中的地址：逻辑地址是13B3和物理地址是0100）G命令全数运行后实验结果如下u命令执行（二）利用Debug的E命令更改内存中的数据内容，将“kkkk”改为1vRT（三）利用Debug的A命令将如下程序段实现汇编指令的写入，并执行，用R命令进行查看寄存器值MOV DX，2233HMOV AH，10MOV CX，0FHMOV SI，11HMOV AL，12HAND AL，0FHMOV AH，0（四）查看内存中的内容PC机主板上的ROM中写有一个生产日期，在内存FFF000H~FFFFFH中的某个单元中，找出该生产日期，并尝试改变。
五、实验小结：（本次实验的心得体会，遇到的问题，解决方法以及掌握了什么、自己的感想之类的）。
汇编实验
实验一DEBUG 命令的使用【实验目的】1．学习使用DEBUG程序的各种命令。
2．掌握用DEBUG调试自编程序的方法，为以后实验打下基础。
【实验内容】1、请自学并完成如下内容：（1）DEBUG的使用方法(1)（2）DEBUG的使用方法(2)2、用DEBUG调试、运行可执行程序。
1）进入DEBUG后，首先用命令R查看当前DS和IP寄存器内容，记录此值。
2）学习R，D，A，U，T，P，G命令的使用。
3）用命令A汇编下列指令，并判断指令正误并说明原因。
（1）LEA DI，[AX]（2）MOV DS，2010（3）PUSH AL（4）MOV [BX]，03．用A命令汇编下列程序段，完成将DS：2000开始的5个字节内存内容相加，并把相加的结果存放在DS：2005内存单元中，将程序写到硬盘上，然后用DEBUG调试﹑运行该程序，查看运行结果，观察程序段能否完成指定功能，若不能，说明原因。
2000【预习要求】1、仔细阅读试验指导的“前言”、“试验环境与上机步骤”；2、自学“DEBUG使用简介”、“经典DEBUG”；2、计算下列表达式，并思考如何运行程序验证它们45H ＋70H ＝_____ ，OF ＝_____ ，CF ＝_____ ；F6H ＋2AH ＝_____ ，OF ＝_____ ，CF ＝_____ 。
【报告要求】1、每个实验内容的实验调式结果、试验分析以及试验问题回答，需有必要的屏幕截图。
2、回答思考题。
3、提交电子版试验报告。
4、雷同的实验报告将不分青红全部被判为0分。
【实验提示】1)DEBUG的进入⑴如果是首次进入DEBUG编程，则只要在DOS提示符下键入DEBUG ↙，即可进入DEBUG环境，显示提示符“-”。
⑵如果要对某个程序使用DEBUG进行调试，只要在DOS提示符下键入DEBUG 文件名↙，即可进入DEBUG环境，显示提示符“-”。
2)程序的汇编与反汇编⑴源程序可以在DEBUG下，用汇编命令A输入到内存中，只需在DEBUG提示符“-”下，键入汇编命令A ↙，并在显示“段寄存器地址：偏移地址”后面键入你自己编写的程序，每键入一条，按一次回车键。
实验一Debug命令的使用
实验一Debug命令的使用实验一Debug命令的使用一、实验说明1、 DEBUG简介DEBUG.EXE是DOS提供的用于调试可执行程序的一个工具软件。
在汇编语言程序调试中很常用。
DEBUG的提示符是“-”，所有DEBUG调试命令军在此提示符下输入。
DEBUG命令都是一个字母，后跟一个或多个参数，也可使用默认参数。
DEBUG命令的使用注意问题：（1）字母不分大小写（2）只使用十六进制数，但没有带后缀字母“H”（3）命令如果不符合DEBUG的规则，则将以“error”提示，并以“^”指示出错位置。
（4）每个命令只有按下回车键后才有效，可以用Ctrl+Break终止命令的执行。
2、 Debug的调入和退出以Windows环境为例，点击“开始/运行…”，在“运行”对话框中输入命令：cmd，然后点击“确定”，进入DOS命令行状态，如：C:\Documents and Settings\mjy>然后输入命令：>Debug进入Debug调试状态，出现Debug命令提示府“-”，在此提示符下可运行所需要的Debug 命令了。
退出Debug的命令：Q3、 Debug常用命令（1）汇编命令A，格式为：- A [地址]功能：从指定地址开始允许输入汇编指令，并将该指令汇编成机器指令代码从指定地址开始存放。
若不指定地址，则系统从默认的地址开始存放。
按回车键退出汇编状态应用：用于调试一条指令或几条指令组成的一个程序段。
（2）显示和修改寄存器命令R，格式为：- R [寄存器名]功能：若指定寄存器，则显示指定的寄存器的内容，并可进行修改；若不要修改，则按Enter 健。
若未指定寄存器，则默认为显示所有寄存器的内容。
应用：常用于通过寄存器的值查看指令的执行结果。
（3）内存单元内容的命令E，格式为：- E 地址[内容表]功能：若指定内容表，则用内容表中的内容代替指定地址开始的存储单元的值；否则，从指定地址开始逐个单元显示其内容，并等待用户修改，按空格键则继续显示下一单元的值，按回车键结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安财经学院信息学院
《汇编语言程序设计》 实验报告
实验名 DEBUG 命令,指令练习 实验 403 实验日期 2013.4.16 一、实验目的及要求
熟悉和掌握汇编语言的数据传送类指令、算术指令、逻辑指令、串处理指令、控制转移指令以及处理机控制与杂项操作指令，达到准确有效地运用。
二、实验环境
硬件环境：一台微型计算机；
软件环境：windows 7,debug 环境，masm 三、实验内容
练习dos 环境下debug 命令；指令练习 四、实验过程： 1. 进入debug 环境
姓名
学号 10051704 班级 计本1004班 指导教师 张娟
2.R命令
查看寄存器内容的命令。
可以看出，数据寄存器的内容都为0，CS代码段寄存器内容为13BB，IP为
0100。
3.RF命令
查看标志位寄存器内容并可以进行修改，其中不包含TF，陷阱标志位。
4.D命令
查看内存单元内容，此处从内存的13BB段的第0100个单元开始显示。
5.A命令
写指令，此处未写。
6.U命令
将内存单元的内容以汇编指令的形式表示出来。
7.E命令
修改内存单元的内容命令。
这里修改1000的内容为12，并用D命令显示修改后的结果，为12。
8.数据传送类指令
（1）MOV指令
将1234赋值给累加器AX：
指令写在0100开始的内存单元，占用3个字节，IP指向下一条指令的地址0103。
（2）POP指令
将累加器AX中的值弹出
AX中的值弹出，变为0000，SP堆栈指针由原来的FFEE自动加2后变为FFF0，
IP指向下一条指令的内存单元0104。
9.算数指令(以下内容在实验室操作，地址与之前做的有差别)
10.算数指令
（1）加法指令ADD
给累加器AX 的值加上1234h
在0100地址写加法指令，执行单步操作，查看到AX的值由0000h变为1234h，IP 指向下一条指令的地址0103h。
（2）减法指令SUB
将累加器AX 的值减去0200h,将结果保存到AX中
执行单步操作，查看AX的值为1034h，IP指向下一条指令地址0106。
（3）乘法指令MUL
将9BH赋值给AL ，26H赋值给BL，再将AL与BL的值相乘赋值给AL
原来的AX=1034h，BL=00H，赋值后，AX=109BH，BL=26H，单步执行有符号乘法后，AX=F102，IP指向下一条指令地址010C，OF由NV变为OV，证明有溢出，进位标志CF由NC变为CY，证明最高有效位有进位。
（4）除法指令DIV
给AX赋值7D90H，给BX赋值1000H，用AX除以BX，将结果保存到AX中：
执行前两步单步操作后，AX=7d90h，BX=1000h，执行单步除法操作后AX=0007H，未发生溢出，所以OF还是原来的NV。
MOV指令占3个字节，除法指令DIV占用2个字节，所以IP指向下一条指令0108。
（5）十进制调整指令DAA
给AX、BX分别赋值0079H和0089H，将它们的值进行相加操作ADD，机器将默认它们进行十六进制加法，所以结果为0102H，但本次我们进行的是BCD码的加法，所以进行DAA十进制调整指令，正确结果应为0108H。
11.逻辑指令
（1）异或指令XOR
在原来的基础上将AX的第7的二进制值变反，其他位不变
AX的值原来为0108H，第7位变反，因为数值与1异或相反，与0异或不变，则用AX的值与0008H异或，得到正确的值。
12.串处理指令
（1）字符串传送指令MOVSB
五、实验体会
通过本次的实验，我不仅练习了和掌握了debug的各种命令，还对数据传送类指令、算术指令、逻辑指令、串处理指令有了一定的掌握，在实验过程中遇到过一些错误，通过请教同学和查书都能解决，所以，同时也培养了我解决问题的能力。
