冲压机工作原理

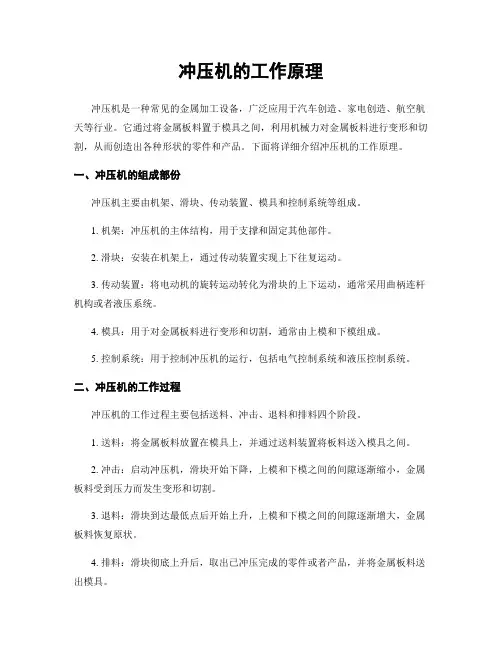

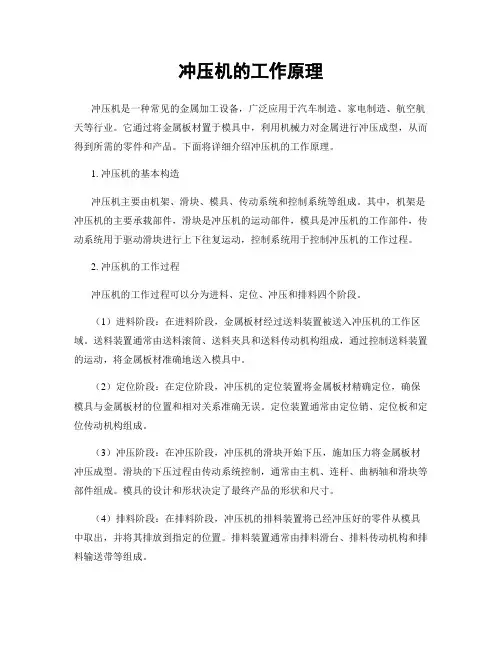

冲压机工作原理：是通过电动机驱动飞轮，并通过离合器，传动齿轮带动曲柄连杆机构使滑块上下运动，带动拉伸模具对钢板成型。

冲压加工是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。

钣金工艺流程：

1领料-2取料-3冲孔-4折弯-5焊接-6打磨-7检测-8喷塑

-9半成品检测-10入库。喷涂流程:喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检.

机加工工艺流程：毛坯进库-毛坯加工-精加工-半成品检验-安装-成品检验-包装-物流

铝型材及铝制品工艺流程

：

铝材挤型五金冲压拉丝研磨喷沙阳极氧化丝印剖沟挤压模具设计制造模具氮化

电镀的工艺流程为：①清洗金属物件；②稀盐酸浸泡；③冲净；④浸入镀液；⑤调节电流进行电镀；⑥自镀液中取出；⑦冲净；⑧去离子水煮；⑨烘干。

冲压件加工包括冲裁、弯曲、拉深、成形、精整等工序。冲压件加工的材料主要是热轧或冷轧（以冷轧为主）的金属板带材料，例如碳钢板、合金钢板、弹簧钢板、镀锌板、镀锡板、不锈钢板、铜及铜合金板、铝及铝合金板等。

冲压工艺流程：卷板料进场--开卷---剪切下料---落料/下形状料（无须形状料的可跳过）---拉延/压形/压弯（通常会出现在冲压工序的第一步）----

（通常出现在后继冲压工序）切边/冲孔/整形/翻边/翻孔/冲翻孔/切断/切口/冲缺/缩口/扩口/半冲孔（敲落孔/冲凸台、非精冲中有时也会见到）/包边/内外缘整修/校平等---以上为冲压中一般会出现的工序---接下来是后期了

如表面处理：电镀、发蓝、抛丸、抛光、喷涂和一些热处理等等机加工工艺流程：毛坯进库-毛坯加工-精加工-半成品检验-安装-成品检验-包装-物流

外协加工流程：原材料购买=〉检测合格入库=〉系统发料=〉外协厂取料，确认数量=〉加工成零件=〉送货=〉合格入库=〉原材料数量扣回=〉

模具生产流程：

1）ESI（Earlier Supplier Evolvement 供应商早期参与）：此阶段主要是客户与供应商之间进行的关于产品设计和模具开发等方面的技术探讨，主要的目的是为了让供应商清楚地领会到产品设计者的设计意图及精度要求，同时也让产品设计者更好地明白模具生产的能力，产品的工艺性能，从而做出更合理的设计。

2）报价（Quotation）：包括模具的价格、模具的寿命、模具的交货期。

3）订单（Purchase Order）：客户订单、订金的发出以及供应商订单的接受。

4）模具生产计划及排工安排（Production Planning and Schedule Arrangement）：此阶段需要针对模具的交货的具体日期向客户作出回复。

5）模具设计（Design）：可能使用的设计软件有Pro/Engineer、UG、Solidworks、AutoCAD等

6）采购材料

7）模具加工（Machining）：所涉及的工序大致有车、锣（铣）、热处理、磨、电脑锣（CNC）、电火花（EDM）、线切割（WEDM）、座标磨（JIG GRINGING）、激光刻字、抛光等。

8）模具装配（Assembly）

9）模具试模（Trial Run)

10）样板评估报告（SER）

11）样板评估报告批核（SER Approval）

模具加工工艺流程：

开料：前模料、后模模料、镶件料、行位料、斜顶料；

开框：前模模框、后模模框；

开粗：前模模腔开粗、后模模腔开粗、分模线开粗；

铜公：前模铜公、后模铜公、分模线清角铜公；

线切割：镶件分模线、铜公、斜顶枕位；

电脑锣：精锣分模线、精锣后模模芯；

电火花：前模粗、铜公、公模线清角、后模骨位、枕位；

钻孔、针孔、顶针；

行位、行位压极；

斜顶

复顶针、配顶针；

其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；

省模、抛光、前模、后模骨位；

细水结构、拉杆螺丝拉钩、弹簧

淬火、行位表面氮化；

修模刻字。

模具制作工艺流程：

审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产

A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工

B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工

模架加工细节

1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

2，A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。

3，面板加工：铣床加工镗机咀孔或加工料嘴孔。

4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

5，底板加工：铣床加工：划线，校正，镗孔，倒角。

（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）

模芯加工细节

1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm

2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm

3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。

4）钳工加工：攻牙，打字码

5）CNC粗加工

6）发外热处理HRC48-52
