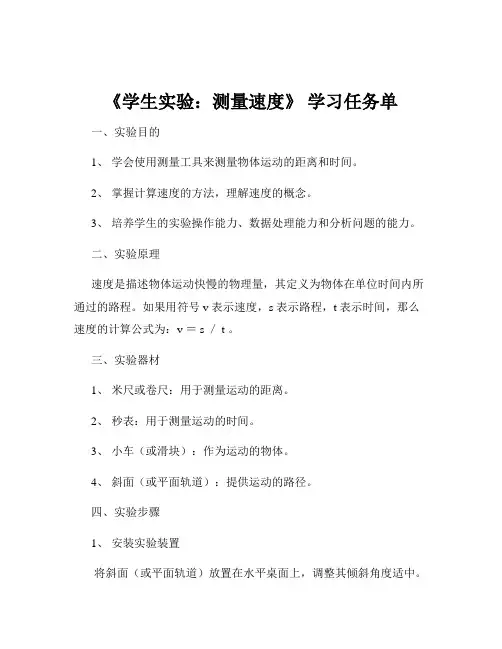

《学生实验：测量速度》 学习任务单
《学生实验：测量速度》学习任务单一、实验目的1、学会使用测量工具来测量物体运动的距离和时间。
2、掌握计算速度的方法，理解速度的概念。
3、培养学生的实验操作能力、数据处理能力和分析问题的能力。
二、实验原理速度是描述物体运动快慢的物理量，其定义为物体在单位时间内所通过的路程。
如果用符号 v 表示速度，s 表示路程，t 表示时间，那么速度的计算公式为：v ＝ s ／ t 。
三、实验器材1、米尺或卷尺：用于测量运动的距离。
2、秒表：用于测量运动的时间。
3、小车（或滑块）：作为运动的物体。
4、斜面（或平面轨道）：提供运动的路径。
四、实验步骤1、安装实验装置将斜面（或平面轨道）放置在水平桌面上，调整其倾斜角度适中。
在斜面的一端标记起点，另一端标记终点。
2、测量距离用米尺或卷尺测量斜面的长度，记录为 s 。
3、进行实验将小车（或滑块）放在斜面的起点处。
同时按下秒表开始计时，让小车（或滑块）沿着斜面自由下滑，直到到达终点。
立即按下秒表停止计时，记录所用的时间 t 。
4、重复实验为了减小误差，重复上述实验步骤至少三次。
5、记录数据将每次测量的距离 s 和时间 t 记录在实验数据表中。
五、数据处理1、计算速度根据速度的计算公式 v ＝ s ／ t ，分别计算每次实验的速度。
2、求平均值计算多次实验速度的平均值，作为最终的测量结果。
六、注意事项1、测量距离时，要确保测量工具的使用正确，读数准确。
2、秒表的操作要准确，及时开始和停止计时。
3、斜面的倾斜角度要保持稳定，避免在实验过程中发生变化。
4、小车（或滑块）在斜面上的运动要尽量保持直线，避免偏离轨道。
七、思考与讨论1、实验中可能存在哪些误差？如何减小这些误差？2、如果要测量一个人跑步的速度，应该如何设计实验？3、速度的单位有哪些？它们之间如何换算？八、拓展应用1、查阅资料，了解生活中常见物体的运动速度，如汽车、飞机、自行车等。
2、思考速度在交通运输、体育运动等方面的重要性。
《校园1：500数字地形图测绘》测量任务书
“1:500校园数字地形图测绘”测量任务书一、项目背景我校近年来加大校园建设，已经对校园内路面，实验楼，大门，食堂都进行了重建。
校园的地形地貌发生了较大变化，为了更新校园内的地形图，我们准备开展校园数字地形图测绘。
二、区域范围和概况测绘范围：武汉电力职业技术学院校园内，各方向到校园围墙为准。
测区概况：校园内建筑密集，大部分主干道目前是水泥路，有破损情况，校园内有部分高差较大。
且校园内设施众多，导致校园道路上或道路附近有众多不同作用的检修井。
三、已有资料说明1、2010年四等GPS网控制成果资料因为校园道路重铺沥青遭到损毁，只留存部分控制点坐标。
2、2012年校园内实训场控制点高程资料，部分控制点坐标四、建设目标1、对施测区进行平面、高程控制测量。
2、根据《大比例尺地形图机助制图规范》进行测区内1：500全野外地形测绘、成图。
测区邻接部分从分界线开始往邻测区多测1米。
五、建设依据1、《城市测量规范》（CJJ8-99）2、《1：500 1：1000 1：2000外业数字测图技术规程》（GB/T 14912—2005）3、《1:500、1:1000、1:2000地形图图式》（GB/T20257.1-2007）；4、项目设计任务书。
六、内容及技术要求1、内容要求1）按照相应技术规程，采用全野外数据采集方法，对校园内道路网进行测绘，完成以上区域的平面控制测量和高程控制测量、地形图测绘。
各测区图形要接边，接边后以矩形图幅成图上交。
2）地形图测绘2.1居民地和垣栅（1）房屋的轮廓应以墙基外角连线为准,对房屋不同层次、不同结构性质、主要房屋和附加房屋之间的关系,都应用分割线区分表示出来。
（2）房屋基脚轮廓线凹凸在图上小于0.4mm,简易房屋小于图上0.6mm时,可适当综合取舍。
（3）居民住房不注结构性质,只注层次。
对房屋楼层高度低于2.2m和该层实际投影面积不足下层楼房面积范围1/2的假楼可不反映。
图上房屋层次注记从2层起注。
“数字产品检测与维护”赛项-模块二 任务工单(答案)
故障点4元器件代号
故障点5元器件代号
1
ZZ14
智能液晶电视背光驱动电路功能板
U133
Q63
R158
2
ZZ08
笔记本声卡电路功能板
U404
R204
R401
C208
3
ZZ09
笔记本保护隔离电路功能板
U3
R8
U2
4
ZZ06
笔记本辅助电路功能板
R407
R408
R205
U501
5
ZZ15
液晶电压转换功能板
C49
R45
R29
C53
6
ZZ11
ipad电源管理电路功能板
U314
U321
U315
R218
7
ZZ12
智能液晶电视开关机复位电路功能板
R229
R270
R275
8
ZZ19
手机液晶背光电路功能板
C11
C12
R924
9
ZZ16
手机电源管理电路功能板
R942
C6
U4
R931
10
ZZ17
手机传感器电路功能板
LD2Βιβλιοθήκη R16R94511
整机维修
台式机主板H81
R147
VR142
R349
PR113
R237
12
整机系统安装
1.要求在组装好的H81台式上安装红旗11操作系统；IOS镜像文件已放入每个赛位的U启动盘中。
2.安装要求填入的姓名：H81+XX（其中XX是参赛选手的两位赛位号）
3.安装过程中登录用户名的命名为：USER+XX（其中XX两位赛位号）

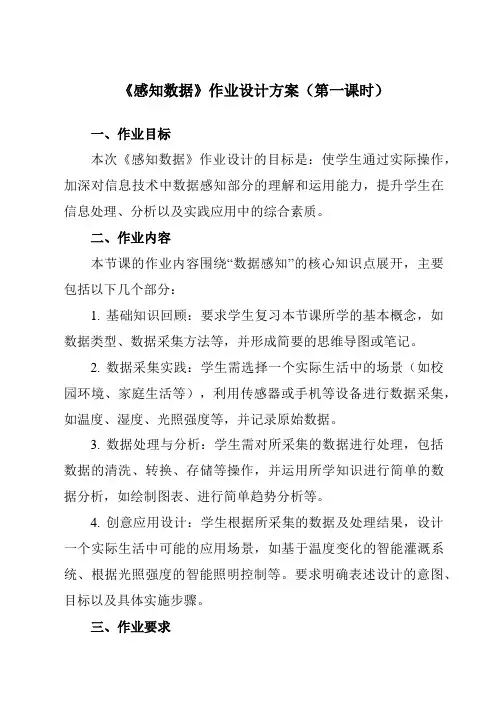

《1.1.1感知数据》作业设计方案-高中信息技术人教版必修1
《感知数据》作业设计方案（第一课时）一、作业目标本次《感知数据》作业设计的目标是：使学生通过实际操作，加深对信息技术中数据感知部分的理解和运用能力，提升学生在信息处理、分析以及实践应用中的综合素质。
二、作业内容本节课的作业内容围绕“数据感知”的核心知识点展开，主要包括以下几个部分：1. 基础知识回顾：要求学生复习本节课所学的基本概念，如数据类型、数据采集方法等，并形成简要的思维导图或笔记。
2. 数据采集实践：学生需选择一个实际生活中的场景（如校园环境、家庭生活等），利用传感器或手机等设备进行数据采集，如温度、湿度、光照强度等，并记录原始数据。
3. 数据处理与分析：学生需对所采集的数据进行处理，包括数据的清洗、转换、存储等操作，并运用所学知识进行简单的数据分析，如绘制图表、进行简单趋势分析等。
4. 创意应用设计：学生根据所采集的数据及处理结果，设计一个实际生活中可能的应用场景，如基于温度变化的智能灌溉系统、根据光照强度的智能照明控制等。
要求明确表述设计的意图、目标以及具体实施步骤。
三、作业要求1. 数据采集须确保准确性、可靠性，能够真实反映所选场景的特点。
2. 数据处理与分析需符合数据处理的基本规范，图表绘制要清晰、准确。
3. 创意应用设计要求有明确的主题和思路，结合所学知识，有创意性和实用性。
4. 作业需在规定时间内完成，提交前需自行检查并确保无误。
四、作业评价作业评价将根据以下标准进行：1. 基础知识掌握程度；2. 数据采集的准确性和可靠性；3. 数据处理与分析的规范性及图表绘制质量；4. 创意应用设计的创新性和实用性；5. 作业完成的规范性和准时性。
五、作业反馈作业反馈环节旨在帮助学生了解自己的学习情况并进一步优化学习方法。
教师将对每份作业进行细致批改，并提供以下反馈内容：1. 对基础知识掌握程度的评价及建议；2. 数据采集与处理中存在的问题及改进建议；3. 创意应用设计的亮点与可进一步优化的方向；4. 鼓励性及建设性意见，帮助学生建立自信并找到提升空间。
数字化测图综合实习任务书（2周）（5篇）
数字化测图综合实习任务书（2周）（5篇）第一篇：数字化测图综合实习任务书(2周)数字测图综合实习任务书根据测绘工程专业教学计划安排，在完成数字测图课堂教学和课堂实习任务后，必须进行为期两周左右时间的野外综合性教学实习或生产实习。
这次实习与前述课堂实习相比，时间更加集中、内容更加广泛、程序更加系统，它完全从数字测图生产实际出发，加深对书本知识的进一步理解、掌握与综合应用，是培养学生理论联系实际、独立工作能力、综合分析问题和解决问题的能力、组织管理能力等方面的重要教学环节，也是一次具体的、生动的、全面的技术实践活动。
在传授知识、开发智力、综合素质培养方面，具有更加重要的意义。
一、实习目的野外教学实习是在校内学完了数字测图的理论和方法后，模拟或结合实际生产任务所进行的一次综合性实践。
通过2周左右时间的实习，应达到以下目的：1．巩固课堂教学知识，加深对数字测图基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高学生分析问题、解决问题的能力，从而对数字测图的基本内容得到一次实际的应用，使所学知识进一步巩固、深化。
2．对学生进行数字测图野外作业的基本技能训练，提高动手能力和独立工作能力。
通过实习，熟悉并掌握数字测图野外数据采集的作业程序及施测方法；3．对野外采集数据进行内业成图。
掌握用CASS数字成图软件进行内业成图的基本技能。
4．通过完成数字测图实际任务的锻炼，提高学生独立从事测绘工作的计划、组织与管理能力，培养学生良好的专业品质和职业道德，达到综合素质培养的教学目的。
二、实习组织为便于实习和平行作业，本次实习分为若干个实习小组（一般4-5人），各组设组长1人，协助指导教师负责组织本小组的各项实习、仪器的借用与保管、资料的收集与整理等各项具体工作，并处理好与其它实习小组的协调工作。
全部实习由指导教师统一指挥，班干部及各组组长应积极配合教师做好本班、本组的各项工作。
三、仪器设备与工具每组借用苏一光全站仪（包括脚架）一台、棱镜（包括脚架和基座）二个、30—50m卷尺（或皮尺）一把、记录板一块、绘图纸若干张，工具包一只、铅笔、小刀等文具用品。
任务工单(数字测图技术2.2)学生用
班级：__________组别：__________姓名：_________指导教师：___________日期：________
项目
项目2数字地图在工程中的应用
学时
工作任务
任务2.2纵横断面图的绘制
学时4
工作任务描述
1.班级学生自由组合成运行学习小组（2-3人），各运行学习小组自行选出单元长。
2.在CASS 7.0中设计一条假定线路，以供绘制断面图；
3.利用假定的线路，绘制该线路的纵横断面图；
3.决策
1.工作准备。
2.在CASS 7.0中设计一条假定线路，以供绘制断面图；
3.利用假定的线路，绘制该线路的纵横断面图；
4.实施
一、工作准备
二、操作步骤
1.由坐标文件绘制
2.根据里程文件
3．跟据等高线
知识目标
1.掌握cass软件的操作；
2.了解横断面与纵断面的概念；
3.掌握纵横断面的四种绘制方法和步骤。
1.资讯
一．路线断面图
断面图是根据断面外业测量资料绘制而成，非常直观的体现了地面现状的起伏状况，是工程设计和施工中的重要资料。
断面图采用直角坐标法绘制，其横坐标表示水平距离，纵坐标表示高程。在纵断面图上，为明显表示地形起伏状态，通常使高程比例尺为水平比例尺的10~20倍。在横断面图上，为便于计算面积，其水平距离和高程采用同一比例尺。
2.各组熟悉cass7.0工作界面，进行纵横断面的绘制，并填写任务工单相关内容。
3.各运行小组针对实施过程中的误操作进行讨论、修正，并填写运行总结分析卡和完善任务工单。
使用仪器
电脑。CASS 7.0
工作地点
多媒体教室，机房。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作地点
多媒体教室；校园相关测区。
技能目标
1.掌握踏勘测区时应了解的主要内容；
2.根据需要收集测区相关的已有的测量资料；
3.会编制数字化测图技术设计书。
知识目标
1.熟悉实地踏勘的主要内容与资料收集；
2.了解技术设计的依据与基本原则；
3.掌握技术设计书编写的内容。
1.资讯
一、数字测图工作的前期准备
《数字测图技术》任务工单
班级：__________组别：__________姓名：_________指导教师：___________日期：________
项目
项目1大比例尺数字化地形图的绘制
学时
工作任务
任务1.1数字测图的准备工作
学时4
工作任务描述
进行数字测图前，在测区内实地踏勘、收集资料、拟定观测计划、准备测量仪器与设备，根据相关要求完成数字测图技术设计书夫人编写。
合理计划、组织数字测图前的准备工作对提高成果质量和测图效率都有积极的意义。编写数字测图技术设计书是一项综合性较强、涉及多方面知识和经验的任务，是对一名合格测量工作者工作能力的检验。本章要求学生了解数字测图前准备工作的主要内容，熟悉技术设计的依据和基本原则，掌握技术设计书的主要内容。
2.计划
1.班级学生分为若干个学习小组，根据任务要求，确定所需要的设备、资料，并对小组成员进行合理分工，制定详细的工作计划；
（7）．检查验收方案检查验收是保证测图成果质量合格的重要手段，也是数字测图工作的重要环节之一。检查验收方案要说明数字地形图检查的方法、实地检查工作量与要求；中间工序检查的方法与要求；自检、互检、组检方法与要求。
（8）．工作量统计、作业计划安排和经费预算工作量的统计是根据测区困难程度和设计方案，统计测图的各个工序的工作量。作业计划是依据统计的工作量和计划投人的人力、物力，参照生产定额，分别列出各期进度计划和各工序间衔接关系、组织计划。经费预算是根据设计方案、作业计划和统计的工作量，参照有关生产定额和成本定额，编制分期经费计划、总经费计划，并作必要说明。
3.制定观测计划。
4.编写技术设计书。
4.实施
一、工作准备
二、操作步骤
1.收集资料并踏勘测区
2.拟定观测计划
3.技术设计书的编写
5.检查
序号
检查内容
标准分
评价成绩
1
技术设计书编写内容是否完整
20
2
测图前期准备工作是否完善
30
3
技术设计书质量评定
30
4
考核情况
20
6.评估
1．请根据自己任务完成的情况，对自己的工作进行自我评估，并提出改进意见。
2．指导教师评语：
3．学生成绩：
成果评定：根据成果进行成绩评定，占60％，
学生自评：学生根据自己掌握的知识情况进行自评；占10%
小组互评：小组内查阅资料、讨论、实习积极性、对小组贡献的等情况；占20%，
教师评价：根据考勤、回答问题的积极性、实施项目教学的态度等进行评价；占10%
本次任务的成绩：。指导教师签名：
2.各小组在本测区在测区内实地踏勘、收集资料、拟定观测计划、准备测量仪器与设备。
3.由指导老师给出《数字测图技术设计书》相关案例，各学习小组讨论分析设计书实例；
4.各小组在老师指导下讨论制订本测区的《数字测图技术设计书》，并完成任务工单相关内容。
3.决策
1.工作准备。
2.实地踏勘本测区，收集测区测绘相关资料。
1.实地踏勘
2.收集资料
3.拟定观测计划
拟定观测计划的依据：
（1）项目任务书、合同及其相关规程、规范。
（2）本单位所能投人的仪器设备。
（3）参加人员数量及技术状况。
（4）所使用软件及采用的数字测图模式。
（5）测区资料收集情况。
（6）附近交通、通信及食宿、供电等后勤保障。
拟定观测计划的主要内容：
（1）测区控制测量具体实施计划。
（2）野外数据采集实施计划。
（3）仪器配备、经费预算计划。
（4）提交资料时间计划和检查验收计划等。
4.仪器设备的准备
二、数字测图的技术设计
1.技术设计的一般规定
2.技术设计的依据与基本原则
（1）技术设计的主要依据
（2）．技术设计的基本原则
（3）．技术设计对设计人员的要求
3.技术设计书的内容
技术设计书主要包括以下内容：
（3）．已有资料分析、评价和利用情况
对所收集的已有资料的作业单位、施测年代、施测单位、作业依据标准、所采用的平面坐标及高程基准、比例尺等加以说明，并说明对拟利用资料的检测方法与要求，评价已有资料的质量情况，指出利用的可能性和利用方案。
（4）．作业依据主要说明测图作业所依据的规范、图式及有关的技术资料。
（9）．应提交资料应提交资料包括：控制测量成果资料、图根点成果文件、数据采集原始资料及数据文件、碎部点成果文件和图形数据文件、分幅图和测区总图的图形文件、综合工作量表、主要物资器材表等。
（10）．建议和措施建议和措施是为避免突发事件、顺利按期完成测量任务，就如何组织人员、提高工作效率、保证质量方洞和各种突发事件提出针对性预案；指出业务管理、物质供应、通信联络等工作中必须采取的措施和建议。
（1）．任务概述
说明任务名称、来源、作业区范围、地理位置、行政隶属、测图比例尺、拟采用的技术依据、主要精度指标、计划开工时间和工程完成期限。
（2）．测区自然地理概况
主要介绍测区踏勘和调查分析工作中所收集的社会（如经济、人文等）和自然（如地理条件）等方面的基本情况，综合考虑各方面因素并参照有关生产定额确定测区的困难类别等。
（5）．控制测量方案控制测量方案包括平面控制测量方案和高程控制测量方案。一般要求先在适当的比例尺地形图上按有关标准进行图上设计并展绘成一定比例尺（1 : 5000或1 : 10 000）的平面控制测量设计图和高程测量路线图。
（6）．数字测图方案
数字测图方案首先要介绍测图比例尺、基本等高距、采用的分幅与编号方法、图幅大小，并绘制测区分幅编号图，然后按照数字测图工序，依次说明数据采集、数据处理、成果输出各环节的要求和注意事项。
