柱加固方案
混凝土柱子强度不够加固方案
混凝土柱子强度不够加固方案
混凝土柱子在使用过程中，可能会因为设计不当、施工质量等原
因导致强度不够，容易引起安全隐患。
为了解决强度不够的问题，我
们可以采取以下加固方案：
1. 在原有混凝土柱子外部加设钢筋混凝土柱：在混凝土柱子外部
钻孔，在孔中注入高强度灌浆材料，然后在孔内套入钢筋，最后在钢
筋上浇灌混凝土，形成加强柱子的钢筋混凝土柱。
2. 粘贴增强材料：在混凝土柱子表面以及周围加贴增强材料，如
碳纤维布、玻璃钢布等，从而提高混凝土柱子的强度和韧性。
3. 加强钢筋配置：在现有的混凝土柱子中增加钢筋的数量和直径，以及加强连接部位的钢筋数量和直径等，从而提高混凝土柱子的整体
强度。
不同加固方案适用于不同的情况，需要根据具体情况选择合适的
方案。
加固过程中需要注意施工质量，确保加固后的柱子具有足够的
强度和安全性。
柱置换加固专项方案
一、项目背景某项目为一座高度58.5米、地下1层、地上15层的框剪结构建筑。
抗震等级为柱子四级、剪力墙三级。
在施工过程中，一层10轴B轴柱子顶部1/3区域的混凝土强度低于设计要求（应由C45砼施工成C30砼）。
鉴于该区域混凝土强度不足，且因客观因素无法拆除重建或进行结构加固补强处理，故决定对该部分柱混凝土进行置换处理。
二、加固目标1. 提高柱子顶部1/3区域的混凝土强度，使其达到设计要求。
2. 保证结构安全，确保在施工过程中上部结构荷载能正常传递。
3. 优化施工方案，确保施工质量和施工安全。
三、加固范围一层10轴B轴柱子顶部1/3区域。
四、加固材料及工艺1. 材料：- 混凝土：C45等级。
- 钢筋：HRB400等级。
- 结构胶：高性能结构胶。
2. 工艺：- 支撑体系：在施工前，对柱子进行可靠支撑，保证上部结构荷载向下传递途径。
支撑体系包括钢管支撑和钢绞线拉索。
- 混凝土置换：首先将原混凝土凿除，清理干净后，采用C45混凝土进行置换。
- 钢筋加固：在置换后的混凝土中植入钢筋，并进行焊接固定。
- 结构胶加固：在柱子四周涂抹结构胶，提高柱子整体性能。
五、施工步骤1. 前期准备：- 审核设计图纸，明确加固范围、材料及工艺要求。
- 编制施工方案，报相关部门审批。
- 准备施工材料、设备。
2. 施工过程：- 进行支撑体系安装，确保结构安全。
- 进行混凝土置换，清除原混凝土。
- 植入钢筋，并进行焊接固定。
- 涂抹结构胶，提高柱子整体性能。
- 进行养护，确保混凝土强度。
3. 验收：- 施工完成后，对加固效果进行检测，确保达到设计要求。
- 对施工质量进行验收，确保施工符合规范。
六、质量控制1. 严格按照设计要求进行施工，确保施工质量。
2. 加强施工过程中的质量监控，及时发现并解决质量问题。
3. 对施工材料进行严格检验，确保材料质量符合要求。
七、安全措施1. 施工过程中，严格遵守安全操作规程，确保施工安全。
2. 加强施工现场管理，防止安全事故发生。
混凝土柱子强度不够加固方案有哪些
混凝土柱子强度不够加固方案有哪些范本1：为了解决混凝土柱子强度不够的问题，并增加其承载能力，我们需要采取一些加固方案。
本文将详细介绍可行的加固方法，以供参考使用。
1. 前言在进行混凝土柱子加固前，需先进行结构评估和强度测定，确定加固方案。
加固方案应满足安全性、经济性和可行性。
以下是四种常用的加固方法。
2. 粘贴钢板加固法2.1. 原理通过在柱子外侧粘贴高强度钢板，使钢板成为主要受力构件，增加整体承载能力。
2.2. 步骤2.2.1. 清理柱面，去除杂物和附着物。
2.2.2. 将钢板切割成适当尺寸，并与柱体表面涂覆粘结剂。
2.2.3. 将钢板粘贴在柱体外侧，并使用螺栓固定，以确保牢固性。
2.2.4. 考虑加固后的柱子尺寸调整问题，以满足设计要求。
2.3. 优势和劣势2.3.1. 优势：施工简单、可实现局部加固，对柱子外观影响小。
2.3.2. 劣势：钢板施工困难时可能影响施工进度，加固后柱子受力转移不均匀。
3. 包裹建筑网加固法3.1. 原理通过将建筑网包裹在柱子外部，形成一个整体增强，提升柱子的承载能力。
3.2. 步骤3.2.1. 清理柱面，去除杂物和附着物。
3.2.2. 将建筑网固定在柱子外侧，并确保网与柱体之间没有空隙。
3.2.3. 考虑适当加厚建筑网，以满足设计要求。
3.3. 优势和劣势3.3.1. 优势：施工简单、成本较低，适用于较小规模的加固工程。
3.3.2. 劣势：对柱子表面有一定影响，加固后柱子的几何形状会有所改变。
4. 外包螺旋钢筋加固法4.1. 原理采用螺旋钢筋包裹在柱子外部，增加柱子的受力面积，提高整体承载能力。
4.2. 步骤4.2.1. 清理柱面，去除杂物和附着物。
4.2.2. 将螺旋钢筋绕包在柱体上，固定在柱子顶部和底部。
4.2.3. 考虑螺旋钢筋的尺寸和间距，以满足设计要求。
4.3. 优势和劣势4.3.1. 优势：施工简单、可实现局部加固，能较好地适应柱子形状和尺寸变化。
4.3.2. 劣势：施工需要较高的技术要求，容易产生反弯扭矩。
独立柱加固方案范文
独立柱加固方案范文一、加固方案实施步骤1.检查结构安全隐患：首先，要对待加固的柱子进行全面检查，了解其存在的具体问题，如裂缝、变形、材料老化等。
通过全面检查，可以确定具体加固方案的实施情况。
2.设计加固方案：根据柱子的实际情况和加固的要求，设计加固方案。
设计过程中要充分考虑材料的选用、加固工艺、对原有结构的影响等因素。
3.材料准备：根据设计方案，准备所需的加固材料。
常见的加固材料有钢筋、钢板、碳纤维布等。
4.加固施工：开始加固施工前，需要对施工现场进行保护，确保施工过程的安全性。
具体加固施工的步骤包括：（1）凿除外墙的一层砂浆，露出柱体的表面，清除杂物。
（2）在柱体上打孔，为钢筋的埋设做准备。
（3）埋设钢筋：根据设计方案，将预先准备好的钢筋穿过孔洞，然后在孔洞两侧用专用胶料固定。
（4）砼浇筑：在埋设好钢筋的孔洞中，进行砼浇筑。
在浇筑过程中，要注意砼的流动性和浇注均匀性。
（5）钢板固定：根据设计方案，采用螺栓或焊接方式将钢板与柱子固定在一起。
钢板的固定要均匀、稳固。
（6）碳纤维布粘贴：将预先准备好的碳纤维布贴在柱子表面，使用专用胶料固定。
5.施工质量检查：施工结束后，对加固后的柱子进行质量检查。
主要检查加固材料的固定质量、施工工艺的合理性和加固效果等。
二、常用材料1.钢筋：加固柱子常用的钢筋材料有HRB400级和HRB500级的螺纹钢筋。
钢筋的直径和长度根据具体的结构要求进行确定。
2.钢板：钢板是加固柱子常用的材料之一、钢板的规格和尺寸根据具体的加固需要进行选择。
常见的钢板有普通碳钢板和低合金高强度钢板等。
3.碳纤维布：碳纤维布是一种轻质高强度材料，适用于加固柱子的表面。
碳纤维布的规格可以根据实际需要进行选择。
三、独立柱加固方案的优势1.施工便利：独立柱加固方案施工过程简单，不需要对整个建筑进行大规模拆改，减少了施工过程对建筑使用的影响。
2.成本低廉：相比于其他加固方案，独立柱加固方案的成本较低，适用于经济条件有限的场合。

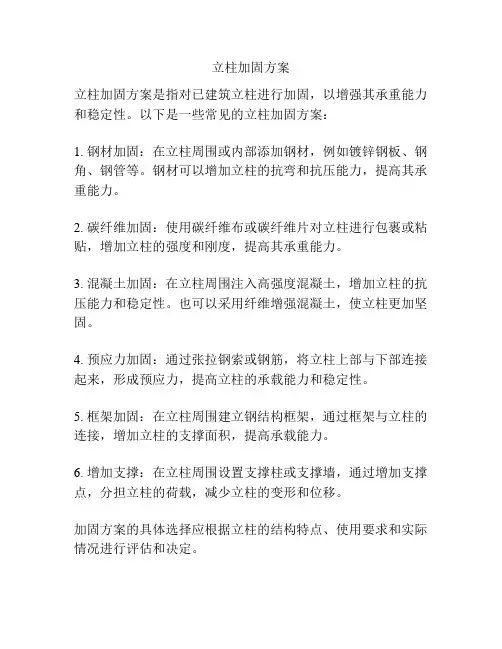

立柱加固方案
立柱加固方案
立柱加固方案是指对已建筑立柱进行加固，以增强其承重能力和稳定性。
以下是一些常见的立柱加固方案：
1. 钢材加固：在立柱周围或内部添加钢材，例如镀锌钢板、钢角、钢管等。
钢材可以增加立柱的抗弯和抗压能力，提高其承重能力。
2. 碳纤维加固：使用碳纤维布或碳纤维片对立柱进行包裹或粘贴，增加立柱的强度和刚度，提高其承重能力。
3. 混凝土加固：在立柱周围注入高强度混凝土，增加立柱的抗压能力和稳定性。
也可以采用纤维增强混凝土，使立柱更加坚固。
4. 预应力加固：通过张拉钢索或钢筋，将立柱上部与下部连接起来，形成预应力，提高立柱的承载能力和稳定性。
5. 框架加固：在立柱周围建立钢结构框架，通过框架与立柱的连接，增加立柱的支撑面积，提高承载能力。
6. 增加支撑：在立柱周围设置支撑柱或支撑墙，通过增加支撑点，分担立柱的荷载，减少立柱的变形和位移。
加固方案的具体选择应根据立柱的结构特点、使用要求和实际情况进行评估和决定。
单独柱子加固方案
单独柱子加固方案单独柱子加固是指对建筑结构中的一些独立柱子进行增强和改进的工程技术方案。
柱子作为建筑结构中的主要承载元件之一，其稳定性和强度对整个建筑的安全性起着关键作用。
当存在一些柱子的稳定性和强度不足的情况时，为了确保建筑的安全，必须对该柱子进行加固。
本文将介绍几种常见的单独柱子加固方案。
1.增加纵向钢筋：在柱端或跨中方向加固柱子是一种常见的加固方案。
该方案通过在原有柱子的基础上增加纵向钢筋，提高柱子的受力性能。
具体操作步骤包括：先对柱子进行钻孔处理，然后将钢筋插入钻孔中，并与原有钢筋焊接连接，最后浇筑混凝土进行固定。
2.增加钢板外包：该方案适用于柱子受力性能较差且需要增加抗剪能力的情况。
通过在柱子外侧焊接钢板，增加柱子的受力面积，提高抗剪能力。
钢板的厚度和尺寸应根据柱子的具体情况进行设计。
钢板外包可以选择使用焊接连接或螺栓连接，以确保钢板与柱子之间的紧密结合。
3.增加混凝土外包：该方案适用于柱子受力性能较差且需要增加抗弯承载力的情况。
在柱子外侧浇筑一层加强混凝土，增加柱子的受力断面积，提高抗弯承载能力。
混凝土外包的厚度和尺寸应根据柱子的具体情况进行设计，并且外包混凝土与原有柱子之间应采取粘结剂结合，以确保其整体性能。
4.使用纤维增强复合材料：纤维增强复合材料是一种新型的材料，具有高强度、轻质、耐腐蚀等优点，适用于加固柱子。
该方案通过在柱子外侧粘贴纤维增强复合材料片，增加柱子的抗弯强度和抗剪能力。
在使用纤维增强复合材料加固时，需要注意复合材料与柱子之间的粘结质量和粘结层的厚度，以确保加固效果。
总结起来，单独柱子加固方案包括增加纵向钢筋、增加钢板外包、增加混凝土外包和使用纤维增强复合材料等。
在选择合适的加固方案时，需要综合考虑柱子的具体情况、受力特点和加固要求，并且确保加固工程的施工质量和效果。
为了准确评估加固效果，可进行相关测试和模拟分析，以确保柱子的稳定性和强度得到有效提升。
工程柱子加固方案怎么写
工程柱子加固方案怎么写一、背景介绍工程中的柱子是支撑结构的重要组成部分，其稳定性和安全性对整个工程的可靠性和安全性有着至关重要的影响。
然而，随着工程使用年限的增长以及外部因素的影响，柱子可能会出现裂缝、腐蚀或者变形等问题，降低了其承载能力和稳定性，从而给工程的安全性带来了隐患。
因此，需要对柱子进行加固，以确保其安全可靠地承担起支撑结构的作用。
二、柱子加固方案1. 状况检测在进行柱子加固前，首先需要对柱子的状况进行全面的检测。
通过目视检查和技术手段检测柱子表面的裂缝、腐蚀情况以及变形程度，确定柱子的损坏程度和加固的重点部位。
同时，还需要对柱子的材料、尺寸和承载能力进行评估，为后续的加固方案设计提供依据。
2. 加固材料选择根据柱子的具体状况和工程的实际需求，选择合适的加固材料。
常见的加固材料包括碳纤维布、钢板、预应力混凝土等。
其中，碳纤维布具有重量轻、耐腐蚀、高强度等优点，适合于对柱子的表面进行加固；钢板则适用于对柱子的侧面进行包裹加固；预应力混凝土可以在对柱子进行整体加固时起到重要作用。
3. 表面加固对于柱子表面的裂缝和腐蚀问题，可以采用碳纤维布进行加固。
首先，对柱子表面进行清洁处理，去除污垢和腐蚀物；然后，将环氧树脂粘结剂涂抹于柱子表面，将碳纤维布贴附在受损部位，并通过机械压实的方式使其与柱子表面紧密结合；最后，进行梳理和修整，确保加固层的表面平整。
4. 侧面加固对于柱子的侧面加固，可以采用钢板进行包裹加固。
首先，根据实际情况选择合适尺寸和厚度的钢板，并在其表面进行防腐处理；然后，将钢板固定在柱子的侧面，通过焊接或螺栓连接使其与柱子形成一个整体，提高柱子的受力性能和稳定性；最后，进行表面处理，确保钢板与柱子表面紧密贴合。
5. 整体加固对于柱子的整体加固，可以采用预应力混凝土进行加固。
首先，根据柱子的实际尺寸和承载需求，设计预应力混凝土的布置方式和张拉力度；然后，在柱子的上部和底部进行钢筋焊接和固定；最后，进行预制构件的浇注和张拉处理，使预应力混凝土与柱子形成整体，增强柱子的承载能力和稳定性。
柱子竖向加固方案
柱子竖向加固方案
为了加固柱子的竖向承载能力，可以采用以下方案：
1. 增大柱子的截面积：可以通过在柱子的外侧增加一层钢板或者混凝土进行加固，增大柱子的截面积，提高其承载能力。
2. 加固柱子的材料：可以选择更为坚固的材料来替代原有的柱子材料，例如使用钢制柱子替代混凝土柱子，或者使用纤维增强塑料材料等。
3. 增大柱子的高度：通过将现有柱子延伸至地基以下，增加柱子的高度，可以提高柱子的稳定性和承载能力。
4. 增加柱子的数量：在原有柱子的基础上增加柱子的数量，可以分散承载力，提高柱子的整体承载能力。
5. 在柱子顶部增加受力平台：在柱子顶部设置一个平台，可以增加柱子的受力面积，提高承载能力。
6. 加固柱子的连接部位：柱子与梁、墙等连接部位是其受力的关键部位，可以采用增加连接件、加固钢板等方式来加强连接部位的承载能力。
7. 进行预应力处理：通过对柱子进行预应力处理，可以提高柱子的强度和稳定性，增加其承载能力。
8. 进行抗震加固：对于位于地震地区的柱子，可以采用抗震加
固措施，如在柱子周围设置抗震支撑、增加柱子的剪力墙等，以提高柱子的抗震能力。
在实施柱子竖向加固方案时，需要根据具体情况进行方案设计，包括柱子的尺寸、材料、承载要求、地质条件等因素的综合考虑。
同时，施工过程中要注意安全，确保加固后的柱子满足设计要求，提高建筑的安全性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱加固方案
一、工程概况
某选煤厂建于1986年，年入选原煤300万吨，原设计采用跳汰、浮选、重介、压滤工艺。
随着选煤工艺的不断发展，2003年领导决定采用新工艺——无压三产品重介旋流器选煤工艺，因此须对主厂房结构构件进行加固处理。
原厂房结构为多层钢筋混凝土框架，地基条件良好。
原施工质量良好，使用期间维修良好。
经对工程结构检测后，根据现场检测提供数据，以可靠性鉴定标准为依据，对已有工程结构的可靠性进行了鉴定，认定经加固后能满足使用要求，提出了对其局部的梁、板、柱的加固处理方案。
二、加固方案
1．柱子加固：采用外粘型钢法，将角钢、钢板箍通过螺栓和灌环氧树脂与混凝土柱可靠地连结成一个整体，钢板上部包裹铁丝网，抹高强度等级砂浆防腐。
2．梁加固：加大截面法，部分只加高梁高度（如图1所示）；部分梁宽度、高度同时加大（如图2所示）。
附加主筋与柱子的连接采用植筋方法。
3．板加固：不符合要求的板拆除，重新浇筑。
板钢筋与梁的连接采用植筋技术。
三、加固施工工艺
（一）柱外粘型钢加固施工工艺
外粘型钢法加固法，是在型钢与原构件之间留有一定间隙，关在其间灌填环氧砂浆，使二者粘结成整体，协同工作。
外粘型钢法加固，使原柱子混凝土的横向变形受到型钢骨架的约束。
其优点是，构件的截面尺寸扩大不多，但承载力提高幅度大，且由于纵横向外粘型钢的约束，使构件的延性有较大提高。
１．施工前必须将结构面清理干净，在混凝土表面按设计图纸弹出粘钢位置线。
２．按照弹出的位置线，将混凝土表面打磨至完全露出坚实新结构面。
３．钢材表面必须进行除锈和粗糙处理。
４．角钢与原结构柱尽量贴紧，与缀板焊接，焊缝要符合设计及《建筑钢结构焊接规程》要求。
５．验收焊缝现场负责人检查焊接工作，请总包及监理验收，填写《隐检记录单》。
６．注胶。
（1）焊缝施工并验收后，钢材边缘用环氧砂浆封严。
在角钢和缀板上钻φ6注胶孔，孔间距为500mm；（2）结构胶严格按说明书提供的配比配制，搅拌均匀后方可使用。
每次配胶量不能太多，应在40分钟之内用完；（3）注胶顺序：竖向从下向上，水平按同一方向的顺序。
注胶：下一注胶孔溢出胶时该孔注胶结束，依次注胶，直至所有注胶孔均注完。
（二）植筋施工工艺
植筋施工工艺流程：放线→准备材料→凿混凝土面→机械成孔→清孔→配制结构胶→注胶→固化→试验。
1．材料准备。
依据设计图纸，准备相应直径的钢筋，钢筋进场应进行试验，合格后方可使用；准备施工机械设备：金刚石钻机、电锤、鼓风机等，设备进场后要检查有无故障；准备相应的结构胶材料。
2．凿混凝土面。
依据设计图纸，将梁侧面、顶面及板面进行凿毛，凿毛后冲清洗干净，保证新旧混凝土可靠连结。
3．机械成孔。
弹线定出植筋位置，钻孔前，按照施工规范要求锚固长度，进而确定钻孔深度。
钻孔时，钻头要垂直于结构表面。
4．清孔。
成孔后，用高压风将孔内灰渣吹净。
5．注胶、植筋。
配制结构胶必须严格按使用说明配合比，准确计量调配，搅拌时按同一方向搅拌均匀。
胶灌入孔内后，将钢筋垂直插入孔内，按同一方向旋转数次，以使胶与钢筋和混凝土表面粘结牢固，并进行临时固定确保其位置准确。
6．固化。
结构胶7d后完全固化，进行拉拔试验，试验值达到设计要求后卸载。
7．成型。
植筋完成符合要求后，进行钢筋绑扎、焊接、模板支设和混凝土浇筑等工序。
（三）梁增大截面法施工
施工除对原有构件表面凿毛、处理干净外，为了加强新、旧混凝土的结合，浇筑新混凝土前，要涂刷一道混凝土界面剂。
支设模板时，必须采取措施保证浇筑和振捣方便，一般支设为喇叭形如图3，混凝土一定要振捣密实，同时加强养护，养护期为14d。
当混凝土强度达到拆除侧模强度时，凿去多余部分，并用水泥砂浆抹平。
四、加固施工注意事项
（一）粘钢加固
1．打磨。
混凝土表面打磨平整时，柱子四角要磨出小圆角，以便于与角钢接触面增大。
2．粘钢。
柱角抹上环氧砂浆后，要立即将角钢粘贴上，并用夹具在两个方向将柱子四角的角钢夹紧，夹具间距为400mm。
3．施焊缀板。
扁钢箍与角钢焊接，必须在胶浆初凝前完成，且分段交错施焊。
4．角钢与楼板及基础的处理。
角钢须通长、连续，在穿过楼板时也不得断开；角钢下端伸入到基础顶面，用环氧砂浆加以固定，且留50~100mm的锚固长度。
（二）植筋锚固
1．植筋锚固的关键是清孔。
孔内不干净或潮湿均会影响胶与混凝土的粘结力，使其无法达到设计的粘结强度，影响锚固质量。
清孔时一定要用风机吹干，切勿水冲。
2．锚固参数的确定必须合理，一般钻孔直径比植筋直径大40～60mm，孔直径太小，钢筋难以插入，。
