4400设备及天馈线安装规范
基站地网天馈及设备安装规范
移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。
(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米，深0。
5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
天馈线安装规范标准[详]
![天馈线安装规范标准[详]](https://img.taocdn.com/s3/m/c2e11e7d59eef8c75fbfb3e6.png)
0.5°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
1.天线安装完成后，必须保证天线在主瓣辐射面方向
上，前方围 10m 距离无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部
定 20cm。天支底端应比天线长出 20cm,以保证天线的牢
向 天
固
线 3.微波天线与 CDMA 天线安装于同一平台上时，微波
30cm
2.跳线与天线、馈线的接头应连接可靠，密封良好
3.跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，
以免损伤跳线
WORD 版本.
.
4.应避免跳线与尖锐物体直接接触 5.跳线与天线的连接处应留有适当的余量，以便日后维护 6.跳线与馈线的接头处应固定牢靠，防止晃动
天馈系统的防雷接地安装要求 1.铁塔的两道防雷地线（40mm×4mm 以上的镀锌扁铁），应直 接由避雷针从铁塔两对角接至防雷地网。 2. 主馈线必须至少在距室外天线侧馈线头 25-30cm 处（A 点） 与馈线防水弯前（C 点）有两处接地。 3. 当天线安装在铁塔上时，要求在馈线在下塔拐弯前 0.5 -1 米处（B 点）接地。 4.当机房上没有铁塔，天线是固定在支撑杆时，要求馈线在 由楼面拐弯下机房前实施 B 点接地。 5.室外馈线要求当在 A 点到 B 点，或 B 点到 C 点的路由长度 大于 20 米时，中间宜增加一次接地。 6.制作主馈线防雷接地线必须顺着雷电泻流的方向单独直接 接地，防雷接地线禁止回弯、打死折。 7.主馈线地线制作好以后必须用胶泥、胶带的缠绕密封。 8.密封包长度应超过密封处两端约 5CM 左右。在密封包的两 端应用扎带扎紧，防止开胶渗水。 9.防雷接地点应该接触可靠、接地良好，并涂覆防锈油（漆）。 10.各小区馈线的接地点要求接触良好，不得有松动现象，并 作防氧化处理。
天馈线安装规范
...
.
天线 类型
天线安装方式和要求
1.铁塔顶平台安装全向天线时，天线水平间距必须大
于 4m
2.天线安装于铁塔塔身平台上时，天线与塔身的水平
距离应大于 3m
全 3.同平台全向天线与其它天线的间距应大于 2.5m
向 天
4.天线的固定底座上平面应与天支的顶端平行（允许
线 误差±5cm）
5.全向天线安装时必须保证天线垂直。（允许误差±
.
.
.c
.
...
.
的间距
8.天线、馈线等器件、线缆必须标识明确，一一对应
9.室外必须用黑扎带，室必须用白扎带，绑扎时应整齐美观、
工艺良好
10.馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美
观。如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。
对于不同线径的馈线，馈线夹的固定间距如下表：
1/2 " 馈线 7/8 "馈线 15/8" 馈线...c
0.5°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
1.天线安装完成后，必须保证天线在主瓣辐射面方向
上，前方围 10m 距离无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部
定 20cm。天支底端应比天线长出 20cm,以保证天线的牢
向 天
固
线 3.微波天线与 CDMA 天线安装于同一平台上时，微波
馈线水平走线时： 1.0 米
1.5 米
2.0 米
馈线垂直走线时： 0.8 米
1.0 米
1.5 米
11.馈线的弯曲半径应符合以下要求
线径
二次弯曲的半径
一次性弯曲的半
天馈线安装规范(20200925202609)
天线在所属区域不是最高点。
GPS天线不能安装在铁塔顶端。
GPS应安装在具有接地装置的锥体雷电保护区内。
如果GPS安装在钢架上，钢架的接地应使用焊接方式天线在水平或垂直方向应距基站发射天线3米远馈线安装方式和要求1. 检查天线与室外跳线的接头、室外馈线头与跳线的接头符合相关工艺要求，确保相关电气和防水性能。
接头必须紧固无松动、无划伤、无露铜、无变型2. 室外馈线头与跳线的接头处应保持平直，平直段不少于40 cm,以保证馈线、跳线连接处没有应力3. 馈线布放，应横平竖直，严禁相互交叉，必须做到顺序一致。
两端表识明确，并两端对应。
表识应粘贴与两端接头向内约20CM处4. 馈线在布放、拐弯时，弯曲度应圆滑、无硬弯。
并避免接触到尖锐物体，防止划伤进水，造成故障5. 馈线进线窗外必须有防水弯，防止雨水沿馈线进入机房。
防水弯最低处与馈线入口的高度差应大于15cm,防水弯的切角应大于等于60度。
防水弯的制作应弧度一致，整齐美观6. 所有馈线孔应密封好，不留空隙7. 馈线、信号线必须与（220V以上）的电源线有20cm以上的间距8. 天线、馈线等器件、线缆必须标识明确，一一对应9. 室外必须用黑扎带，室内必须用白扎带，绑扎时应整齐美观、工艺良好10. 馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美观。
如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。
对于不同线径的馈线，馈线夹的固定间距如下表：1/2"馈线7/8"馈线15/8"馈线馈线水平走线时：米米米馈线垂直走线时：米米米11. 馈线的弯曲半径应符合以下要求线径二次弯曲的半径一次性弯曲的半径7/8 ”360mm 120mm1/2 ”普通210mm 70mm1/2 ”超柔120mm 40mm跳线的安装方式和要求1.1/2〃跳线的单次弯曲半径应》20cm；多次弯曲半径应》30cm2. 跳线与天线、馈线的接头应连接可靠，密封良好3. 跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，以免损伤跳线4. 应避免跳线与尖锐物体直接接触11. 基站的接地电阻值应小于5 Q,对于年雷暴日小于20天的地区，接地电阻值可小于10Q。

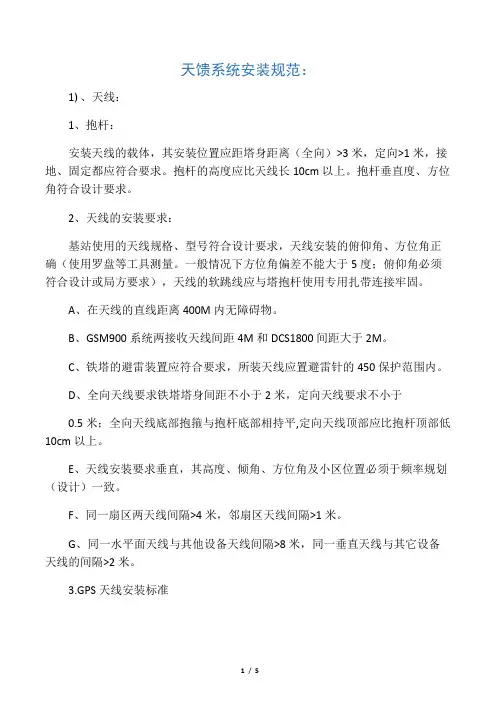

天馈系统安装规范
天馈系统安装规范：1﴿、天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。
抱杆的高度应比天线长10cm以上。
抱杆垂直度、方位角符合设计要求。
2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。
一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。
A、在天线的直线距离400M内无障碍物。
B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。
C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。
D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。
E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。
F、同一扇区两天线间隔>4米，邻扇区天线间隔>1米。
G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。
3.GPS天线安装标准GPS天线安装应牢固，应用螺栓固定。
所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。
GPS天线应与地平面垂直，夹角应为90°±2°GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。
GPS天线在所属区域不是最高点。
GPS天线不能安装在铁塔顶端。
GPS应安装在具有接地装置的锥体雷电保护区内。
如果GPS安装在钢架上，钢架的接地应使用焊接方式。
GPS天线在水平或垂直方向应距基站发射天线3米远GPS天线应与铁塔朝南的一角距离至少1m；GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。
最新天馈线安装规范
1.5 米
11.馈线的弯曲半径应符合以下要求
线径
二次弯曲的半径
一次性弯曲的半
径
7/8”
360mm
120mm
1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm
跳线的安装方式和要求
1. 1／2″跳线的单次弯曲半径应≥20cm；多次弯曲半径应≥
30cm
பைடு நூலகம்
2.跳线与天线、馈线的接头应连接可靠，密封良好
观、工艺良好
10.馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美
观。如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。
对于不同线径的馈线，馈线夹的固定间距如下表：
1/2 " 馈线 7/8 "馈线 15/8" 馈线
馈线水平走线时： 1.0 米
1.5 米
2.0 米
馈线垂直走线时： 0.8 米
1.0 米
…………………………………………………………最新精品资料推荐……………………………………………………
天线 类型
天线安装方式和要求
1.铁塔顶平台安装全向天线时，天线水平间距必须大
于 4m
2.天线安装于铁塔塔身平台上时，天线与塔身的水平
距离应大于 3m
全 3.同平台全向天线与其它天线的间距应大于 2.5m
定 20cm。天支底端应比天线长出 20cm,以保证天线的牢
向 天
固
线 3.微波天线与 CDMA 天线安装于同一平台上时，微波
天线朝向应处于 CDMA 同一小区两天线之间
4.天线安装在楼顶围墙上时，天线底部必须高出围墙
顶部最高部分，应大于 50cm
…………………………………………………………最新精品资料推荐……………………………………………………1
天馈系统及设备安装规范
天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。
2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。
3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。
天线前方水平距离400m 内，要没有障碍物。
4．所有天线应该在避雷针45度保护范围内。
5．同一扇区天线应安装在同一水平面上，误差不大于1米。
6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。
所有天线应离开塔体1—2米。
7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。
不同扇区的天线水平距离应该大于1米。
8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。
9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。
10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。
11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。
12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。
13．所有室外跳线均应做防水处理。
14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。
15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。
16．机柜顶处测试驻波比应小于1.5。
17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。
对于无塔情况，同样采取三级接地点。
三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。
天馈线安装规范
馈线水平走线时： 1.0 米
1.5 米
2.0 米
馈线垂直走线时： 0.8 米
1.0 米
1.5 米
11.馈线的弯曲半径应符合以下要求
线径
二次弯曲的半径
一次性弯曲的半
径
7/8”360ຫໍສະໝຸດ m120mm1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm
跳线的安装方式和要求
1. 1／2″跳线的单次弯曲半径应≥20cm；多次弯曲半径应≥
0.5°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
1.天线安装完成后，必须保证天线在主瓣辐射面方向
上，前方范围 10m 距离内无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部
定 20cm。天支底端应比天线长出 20cm,以保证天线的牢
向 天
固
线 3.微波天线与 CDMA 天线安装于同一平台上时，微波
11. 基站的接地电阻值应小于 5Ω，对于年雷暴日小于 20 天 的地区，接地电阻值可小于 10Ω。 12.避雷针要求电气性能良好，接地良好。避雷针要有足够的 高度，能保护铁塔上或杆上的所有天线（包括 GPS 天线）， 即所有室外设施都应在避雷针的 45 度保护角之内。 13.为了减少馈线的接地线的电感，要求接地线的弯曲角度大 于 90 度，曲率半径大于 130 毫米。 14.应与基站组成联合地网，按均压、等电位的原理,将工作 地、保护地、防雷地组成一个联合接地网。基站内各类接地 线应从联合接地网上分别引入。 15.避雷器的 VSWR 应小于 1.1 的行业标准。 16.室内避雷器安装时，避雷器要与跳线、馈线接口、阻抗匹 配。 17.避雷器安装的方向不能弄反，如果机房有避雷器安装架 时，必须要把避雷器固定在安装架上。 18.安装避雷器地线时必须布放整齐，无浪涌，用白扎带沿室 内走线架向馈线窗外方向走，尾端必须接在室外主地排上， 室外防雷主地排安装位置必须底于室内避雷器的位置或高 度。 19.室外走线架始末两端均应作接地连接，在机房馈线口处的 接地应单独引接地线至地网，不能与馈线接地排相连，也不 能与馈线接地排合用接地线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阿尔卡特-朗讯设备及天馈线安装规范设备安装（4400设备为例）1、设备固定1）、拆开外包装后，将机柜风扇拆下，然后将底托固定螺栓拆下，使机柜与地托分离并运送到安装位置。
注意：拆卸时应注意保护好风扇电源接头及线缆2）、在安装附件箱中找出机柜固定膨胀螺丝，根据要求在指定位置将机柜固定牢固，将风扇装回原位置固定牢固，将风扇电源接头复位。
注意：膨胀螺栓固定好后，机柜不应晃动，而且机柜水平与垂直度应符合要求！在固定膨胀螺丝时，应注意其紧固程度及螺栓外漏长度，如果过长，会妨碍风扇的安装2、测量出机柜保护地接地点到机房保护地排的距离，制作设备保护地注意：应将导电桐油均匀的涂抹在机柜与线缆铜鼻子以及地排与线缆铜鼻子之间，并且接地线缆及铜鼻子不能出现死弯，避免出现以下错误(此要求适用于设备所有接地点)：3、根据设备与电源柜的实际距离测量出所需要的电源线长度，根据现场情况将电源线正确的与设备和电源柜连接注意：1.设备端，朗讯标准为：灰色线缆接-48V,红色线缆接正极。
现场则需要根据客户要求来安装，并以书面形式记录(最好能有客户的说明签字)，以备工程结束后的质量检查。
现在采用的设备为一路电源，连接时一定注意设备接口处的标识。
2．线缆不放过程中不能出现死角弯，以防止以后尖端放电的发生。
线缆两端应采取一定的保护措施，防止发生危险3.电源柜一侧应注意，设备要求电源柜提供大于70A 的溶丝或空气开关4根据现场情况，找出适当位置安装转换盒与配线架注意：1.120欧姆传输线长度不能超过10米。
2.转换盒、配线架及所有信号线缆应有接地，并由16平方接地线接入保护地排5、120欧姆传输线布放制做① ②③④注意：1.120欧姆传输线色谱线序：白蓝-蓝 白橙-橙 白绿-绿 白棕-棕（图①）2.120欧姆传输线在机柜一端与机柜内标签为J1的线缆对接（图②）3.120欧姆传输线与设备的电源线和接地线要求在水平和垂直状态下，间隔20cm(图③) 在水平走线时，如果达不到要求，应作出书面报告。
4. 120欧姆传输线在配线架内做预留时，线缆的转弯半径要符合要求，不能出现折线现象（图④）6、室内1/2跳线及避雷器的布放和连接① ②注意：1.跳线布放应使接头不能受力，拆装方便。
标识清晰明确（图①）2.设备后面两排接口，上面一层为设备的收发共用口（TX/RX）,下面一层为设备的单收口（RX）(图②)③④⑤3．避雷器与馈线和室内跳线连接固定后避雷器相互之间以及与走线架之间不应有接触(图③)4．避雷器接地线应连接牢固，不应有松动现象（图④）5. 避雷器接地线与汇流条连接应牢固，不应有松动现象（图⑤）7、保护地排的安装注意：保护地排是否安装应有客户来最终确定，与老地排串联时，连接线不小于50mm²设备标签设备保护地：Cabinet GND 1 Cabinet GND 2 转换盒保护地：Convertor GND 1电源线：CDMA BTS0 A -48V CDMA BTS0 A 0V 120O欧姆传输线：CDMA 120欧姆E175欧姆传输线：CDMA 75欧E1 TX CDMA 75欧E1 RX注意：标签应字迹清晰、完整、牢固。
工具准备天馈线部分1)天线安装技术要求天线方位角应以真北0 为基准，天线俯仰角应以垂直方向为基准。
方位角与俯仰角必须用俯仰仪、罗盘等仪器准确测定。
定向天线应按照设计文件要求的方位角和俯仰角安装。
同扇区天线的方位角误差应小于5度，俯仰角安装误差应小于1度，天线正前方应没有明显的阻挡。
定向天线同一扇区收发天线间距应大于3m，相邻扇区天线间距应大于1m；全向天线水平间距应大于4m。
不同平台天线垂直间距大于1m。
天线应处于避雷保护装置的保护范围之内。
天线方位角的划分：一般以西北方向天线为第一扇区的主发天线，按顺时针方向依次为一扇区分集、二扇区主发、依次类推。
2）天线安装安装时首先在塔下将天线各部分连接安装，螺丝必须按规定安装弹垫并紧固。
在塔下把小跳线连接上，紧固密封。
密封顺序：胶带－胶泥－胶带。
然后用扎带将密封处两端扎紧。
天线吊装时，可根据具体施工条件，在塔上挂滑轮或在塔顶由人往上拉。
天线吊装时为防止与铁塔相碰损坏跳线，可拴一条牵引绳防护。
天线按设计要求基本固定后，先调方位角，再调俯仰角，方位角和俯仰角调至设计要求后，紧固到位。
3）馈线安装根据设计要求裁量馈线，馈线裁剪长度应大于馈线设计长度3m左右，工程完工以后记录实际馈线长度。
馈线接头必须按制做工艺文件由专人现场制做，确保馈线头与馈线内外导体接触良好。
跳线与馈线接头必须拧紧并密封。
密封顺序依次为防水胶带、胶泥、防水胶带，最外层是冷缩管。
跳线与馈线接头及地线的密封处两端必须用扎带扎紧（需使用室外类型的扎带）。
跳线要固定在抱杆及悬臂上，一般每半米用扎带固定一次。
在较尖锐的地方应该缠上胶泥或胶带加以保护。
跳线一般要求打一个大弯（1/2馈线最小弯曲半径130mm，7/8馈线最小弯曲半径250mm，5/4馈线最小弯曲半径500mm），留有足够余量。
将做好接头的馈线吊上塔顶，留下合适余量，与跳线连接。
跳线应在天线和主馈线之间打一圈，然后固定馈线，馈线固定要牢固。
距离铁塔平台下方的馈线卡子应离护栏水平距离约15cm(13/15扳手一扳手的距离)，馈线固定垂直间距一米，上下要一条线，美观大方，禁止弯曲。
当馈线经过尖锐的物体时，应该在馈线上缠胶泥或胶带加以保护。
馈线进机房前应先打一个U型防水弯（弯曲半径应符合相关的规定），按设计顺序穿过馈线窗进入机房，严禁馈线交叉，然后将馈线密封圈紧固，并用胶泥密封，防止雨水进入机房。
要求是在机房内透过馈线窗看不到亮光。
馈线进入机房，留出一米左右截断馈线，按制做工艺文件要求制做馈线接头。
接头做好后连接避雷器，此时可把避雷器松开，连接好以后再紧固。
馈线接头距避雷器0.1m处保持笔直。
4）馈线接地对于50米左右的铁塔，一般要求三次接地(如馈线接地示意图).离开室外跳线1米以内接地一次，第三次在进机房前接地一次，接地线一定要接在地排上。
第二次接地位置视情况而定，铁塔旁边是机房，有较长的过桥的，第二次接地要接在馈线离开铁塔之前，若馈线垂直长度超过60m，则中间需要增加接地一次；如果是铁塔下去就进机房，则第二次接地接在馈线中间；楼顶机房馈线中间接地一次，一般要求20m接地一次。
注意接地线的方向，接地线与接地体的连接点要顺着馈线往下走，不能接反，馈线窗处接地线应尽量拉直。
馈线接地处密封顺序：胶泥－宽胶带.注意密封时一定不要先缠上胶带，这是与密封接头不同之处。
密封处两端用扎带扎紧。
另外地线弯曲半径不小于200mm。
地线与铁塔之间连接时，应将铁塔接地点打磨干净，再用螺丝紧固连接。
每一根接地线必须单独接地，禁止多根地线接在一起。
馈线安装完按要求测试驻波比，驻波比∠1.4.馈线接地示意图①②③注意：1.天线抱杆顶端应比天线顶端高出约10cm(图①)2.同一扇区内两根天线方位、俯仰角应一致(图②)3.室外跳线与天线接口20cm以内保持垂直或水平，以达到不受力的目的（图③）④⑤4.馈线与室外跳线接头了、馈线接地连接、密封好后最后一层胶带要比两端胶泥常出5cm并用扎带扎紧（图④）5.馈线接地应将导电桐油均匀的涂抹在铜鼻子与铁塔接触面上(此要求适用于馈线所有接地点)（图⑤）⑥⑦⑧6.馈线进入机房前应做回水弯，且应明显。
（图⑥）7.馈线窗密封良好，不应有漏光现象。
（图⑺）8.GPS天线抱杆应垂直与地面，距铁塔1米，天线上方±25°没有明显阻挡，GPS馈线应预留足够余量。
（图⑧）5）标签及色带的使用馈线一共做四次标签，分别是：馈线两端和室内跳线两端。
色带共做两次：馈线两端一扇区：CA TX/RX1 (收发共用天线) 色带红色两道 CA RX1 (单收天线) 色带红色一道二扇区：CB TX/RX1 (收发共用天线) 色带蓝色两道CB RX1 (单收天线) 色带蓝色一道三扇区：CC TX/RX1 (收发共用天线) 色带绿色两道CC RX1 (单收天线) 色带绿色一道注意：标签、色带应当高度，方向一致，做到准确、美观、清晰。
安装完成后的工作1）驻波比测试驻波比测试一般使用SITEMASTER、BIRD等测试仪器完成驻波比数值应不大于1.4，不小于1.0，测试完成后存储并制作成Word文档以备后期竣工资料整合时使用。
注意：驻波比超标或数值显示过低时应注意的环节1.测试仪器的设置错误测试频率为825MHz----880MHz 更改仪器频率后应对仪器进行校准2.室内跳线接头制作不规范，跳线自身存在质量问题3.避雷器质量问题4.馈线接头制作工艺问题5.馈线自身存在质量问题6.室外跳线接头制作不规范，跳线自身存在质量问题7.天线存在质量问题8.各个接头连接不牢固2-8项可从测试仪器的故障定位页面进行判断2）安装资料填写工程结束后应对单站安装表格进行填写，要求内容真实，准确。
3）质检照片采集安装完成后应对站点进行质检照片采集，共计13张它们分别是：1.室外跳线 2.室外馈线接头 3.馈线接地制作 4. 馈线接地连接制作 5.馈线防水弯制作 6.GPS全景7.设备摆放全景 8.电源线与传输线间隔 9.室内跳线布放及标识 10.避雷器全景 11.汇流条全景12.馈线窗密封情况 13.转换盒全景4）绘制机房设备平面及设备摆放草图5）收集设备出厂检验报告工作流程1）根据工程计划和安排，合理配置相关工作人员和工具。
2）待物料发到现场，和用户一起开箱验货，签署相关收货报告。
如碰到缺货或者坏件，请联系当地物料管理人员填写CDN 报告申请物料重发和返修。
3）对现场进行工前检查，如发现现场情况和勘查前有变，请通知用户、SE、deployment和PM，如有必要再次召开工程协调会。
各个team讨论和评估现场情况变化对工程的影响，如有必要就更改设计，形成相关书面报告。
4）准备好相关安装手册、安装MOP、基站工程设计和RF设计。
5）对现场施工人员进行EH&S培训和相关知识讲解。
6）基站室内安装。
7）基站室外安装。
8）GPS天线安装。
9）基站安装质量检查，如发现问题，予以纠正。
10）整理出基站竣工报告。
