天馈线系统的安装、维护与测量
天馈线系统的安装、维护与测量摘要：天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。
因此，当天馈线出现故障或存在隐患时，应及时进行检修和维护。
关键字：天馈线驻波比天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。
由于天馈线系统都安装在室外的铁塔或桅杆上，工作环境恶劣，容易发生故障，且维修困难。
尤其近几年来各发射台采用了大量的多工设备，一旦天线系统发生故障，将会造成一个节目或多个节目的劣播甚至停播，造成严重的后果。
所以对天馈线系统的正确安装、检修和测量显得十分重要。
一、天线系统的安装1、系统的安装方式在实际工作中，因地形地物的不同，发射天线的水平方向性应根据实际的地形来考虑以达到覆盖的最佳效果。
利用多面组合天线技术可以达到此目的。
一般的铁塔多是四边形、三边形或圆柱支撑杆，带反射板的双偶极子天线或四偶极子天线悬挂于铁塔侧面，根据悬挂的位置、方式、面数不同，水平方向场形便有所不同。
常用的安装方式为正置安装于铁塔侧面，但如果铁塔侧面远远大于天线反射板的尺寸时，采用正置安装方式就会使天线系统水平方向场形产生裂缝，影响收视效果。
这种情况下就要采用斜置和偏置的安装方式。
如图对于不同的安装方式，获得的水平方向性图的圆度不尽相同。
但经过设计计算，均可以保证圆度在±3dB以内。
正置偏置斜置2、天线单元面安装在安装天线单元板时，一般要注意以下几点：1）每个方向的层数，层间距，偏置和斜置距离（需要偏置和斜置的）均应按照设计要求进行安装。
2）单元面的安装方向要保持一致，不能反向。
以免影响辐射方向图及降低增益。
3）安装时每层天线应保持水平位置在同一高度；垂直位置应使每列天线在前后左右在同一直线上保持铅垂进行（机械下倾除外）。
4）安装时应防止对单元面的撞击和振荡；单元面的背面应紧贴安装结构预置件。
3、功率分配器的安装1）功率分配器的安装方式一般采用“吊挂式”安装在铁塔的内部或桅杆侧面的适当位置。
天馈线安装规范
±°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
定 向
1.天线安装完成后，必须保证天线在主瓣辐射面方向
天 线
上，前方范围 10m 距离内无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部
20cm。天支底端应比天线长出 20cm,以保证天线的牢
固
3.微波天线与 CDMA 天线安装于同一平台上时，微波
天线 天线安装方式和要求
类型
全 向
1.铁塔顶平台安装全向天线时，天线水平间距必须大
天 线
于 4m
2.天线安装于铁塔塔身平台上时，天线与塔身的水平
距离应大于 3m
天馈线系统的安装、维护与检测
天馈线系统的安装、维护与检测摘要：天馈线系统是广播电视发射过程中必不可少的一个部分，主要由主馈线、功率分配器、分馈线及天线组成。
广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量从而实现广播电视节目的播出。
因此，天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。
关键词：天馈系统驻波比我台现有7套调频广播，天馈线系统安装在朗目山顶79米高的铁塔上，常年经受日照雨淋，大风霜冻的影响。
由于环境恶劣，天馈线系统容易发生故障，导致发射机无法开机，因而，天馈线系统的日常检修维护就显得尤为重要。
年初，一台调频发射机突然报警，无输出功率，切换到备机后，对设备故障接入假负载，初步判定属于天馈线系统故障导致反射功率过大设备保护。
经过检查，天馈线系统由于冬季结冰期水份渗入，导致天线振子及馈线接头部分损毁，必须重新更换天线。
以下将以此次天馈线系统的安装调试及检修维护交流一下工作经验。
一、天馈线系统的安装、调试与检测1、前期准备工作。
1.1对天线外包装进行检查，查看有无损坏，零件有无缺失。
同时，做必要的检测工作，查看天线里面有无松动现象，用万用表欧姆档检测两层天线的输出口，芯线与地线是否短路。
1.2检测功分器，查看芯线是否是短路的，芯线与地线是否是开路的。
1.3检测馈管的好坏，旋开馈管与功分器接头，把馈管头接上标准50欧假负载，用扫频仪检测馈管的好坏，如没有假负载，则将馈管芯线与地线短接，用万用表测量是否完全短路。
1.4将天线进行组装，并用卡子固定在支撑架上。
组装过程中，对于可能进水的接头和螺丝处，必须先用密封胶HZ-703/704等硫化硅橡胶进行密封，对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。
由于密封性能的好坏直接决定了天馈线系统的使用，因此在密封方面，为提高其可靠性，通常，采取3种密封材料配合使用来保障密封性能。
一是密封硅胶，主要使用HZ-703/704；二是防水胶带，主要用于在接头处密封；三是玻璃胶，主要用于天线上下两端封口处及固定螺栓处，防止水分渗入。
天馈线安装与测试

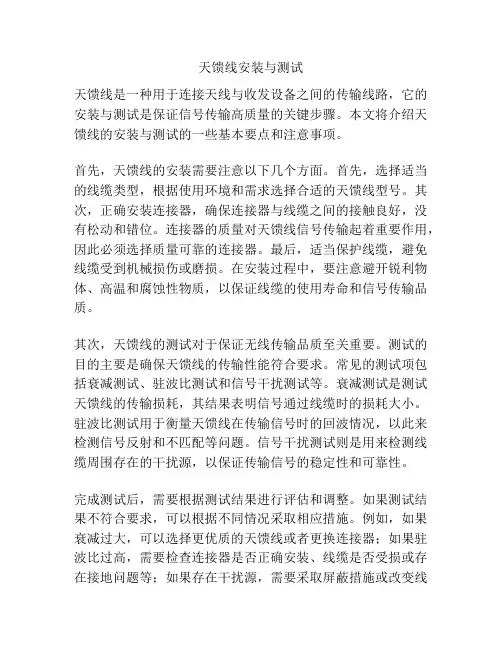

天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路，它的安装与测试是保证信号传输高质量的关键步骤。
本文将介绍天馈线的安装与测试的一些基本要点和注意事项。
首先，天馈线的安装需要注意以下几个方面。
首先，选择适当的线缆类型，根据使用环境和需求选择合适的天馈线型号。
其次，正确安装连接器，确保连接器与线缆之间的接触良好，没有松动和错位。
连接器的质量对天馈线信号传输起着重要作用，因此必须选择质量可靠的连接器。
最后，适当保护线缆，避免线缆受到机械损伤或磨损。
在安装过程中，要注意避开锐利物体、高温和腐蚀性物质，以保证线缆的使用寿命和信号传输品质。
其次，天馈线的测试对于保证无线传输品质至关重要。
测试的目的主要是确保天馈线的传输性能符合要求。
常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。
衰减测试是测试天馈线的传输损耗，其结果表明信号通过线缆时的损耗大小。
驻波比测试用于衡量天馈线在传输信号时的回波情况，以此来检测信号反射和不匹配等问题。
信号干扰测试则是用来检测线缆周围存在的干扰源，以保证传输信号的稳定性和可靠性。
完成测试后，需要根据测试结果进行评估和调整。
如果测试结果不符合要求，可以根据不同情况采取相应措施。
例如，如果衰减过大，可以选择更优质的天馈线或者更换连接器；如果驻波比过高，需要检查连接器是否正确安装、线缆是否受损或存在接地问题等；如果存在干扰源，需要采取屏蔽措施或改变线缆布放路径。
总之，天馈线的安装与测试是确保信号传输质量的关键步骤。
正确的安装和测试可以提高无线信号传输的可靠性和稳定性，从而保证无线通信系统的正常运行。
因此，在实际应用中，我们应该重视天馈线的安装与测试，并根据实际需要进行相应的调整和改进。
天馈线是一种用于无线电频率传输的特殊电缆，主要用于将天线与收发设备连接起来。
这种电缆具有良好的屏蔽性能和高频损耗特性，可以有效地保护信号免受干扰和损耗。
因此，天馈线的安装和测试对于保证无线通信的质量至关重要。
天馈线系统安装及测试学习资料
天馈线系统安装及驻波比测试学习资料一、地铁无线系统、天馈线系统介绍地铁无线系统组网由交换机+多基站+光纤直放站的方式组成链状网，集群基站与控制中心交换机通过E1进行连接，设在各车站的集群基站或光直放远端站通过漏缆覆盖整个隧道和站台区间，用小天线覆盖地铁车站站厅层，在车辆段设置地面集群基站及天线覆盖车辆段区域。
该方案基站均采用2载频；光纤直放站远端机通过光纤与设在基站处的光纤直放站近端机相连；在控制中心设置直放站网络管理终端。
其中天馈线系统由射频缆、漏缆、天线、跳线及各种连接元器件。
1、无线系统网络结构图站厅站台一般采用分布天线的方式，与一般的室内信号分布系统相似，由于是地下建筑电磁环境较为单纯，一般无室外大站的同频或邻频干扰，最小覆盖场强可在-85dBm。
地铁站厅一般都较空旷，固每副天线的覆盖半径较大。
隧道区间由于比较狭窄，原有的天线分布方式较难满足均匀覆盖的要求。
对于狭窄环境下的信号覆盖，一般采用“线天线”——漏泄电缆2、天馈线系统元器件介绍（1）漏缆：漏泄电缆是外导体内特别设有许多狭孔的同轴电缆。
当射频信号通过漏泄电缆时，这些狭孔会向外释放一定分量的信号优点：1、为狭窄的环境提供一流的覆盖2、多频段（宽带宽）：75MHz～2700MHz3、可实现多系统的统一的信号分布缺点：1、外观成本高、安装过程繁杂（特别是较粗的电缆）2、安装方法及环境会影响电缆的性能（表现）2、连接元器件（1）、功分器：功分器是将输入功率平均分配的。
（2）、耦合器：耦合器是将功率分出一部分，它以耦合口的大小来命名。
比如，6dB耦合器就是耦合口衰减6dB的，10dB耦合器耦合口衰减10dB。
（3）、电桥：是个四端口网络，它的特性是两口输入、两口输出，两输入口相互隔离，两输出端口各输出输入口输入功率的50％，并且输出信号相位相差90度。
（4）、合路器：来自收发系统的多个信号源如GSM、CDMA、DCS等经过合路器合路输出。
合路器至少有两个输入口和一个输出口，输入口分别用于不同频段信号的输入，可将多路输入信号合成后由输出口输出。
天馈线安装规范
馈线水平走线时： 1.0 米
1.5 米
2.0 米
馈线垂直走线时： 0.8 米
1.0 米
1.5 米
11.馈线的弯曲半径应符合以下要求
线径
二次弯曲的半径
一次性弯曲的半
径
7/8”360ຫໍສະໝຸດ m120mm1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm
跳线的安装方式和要求
1. 1／2″跳线的单次弯曲半径应≥20cm；多次弯曲半径应≥
0.5°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
1.天线安装完成后，必须保证天线在主瓣辐射面方向
上，前方范围 10m 距离内无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部
定 20cm。天支底端应比天线长出 20cm,以保证天线的牢
向 天
固
线 3.微波天线与 CDMA 天线安装于同一平台上时，微波
11. 基站的接地电阻值应小于 5Ω，对于年雷暴日小于 20 天 的地区，接地电阻值可小于 10Ω。 12.避雷针要求电气性能良好，接地良好。避雷针要有足够的 高度，能保护铁塔上或杆上的所有天线（包括 GPS 天线）， 即所有室外设施都应在避雷针的 45 度保护角之内。 13.为了减少馈线的接地线的电感，要求接地线的弯曲角度大 于 90 度，曲率半径大于 130 毫米。 14.应与基站组成联合地网，按均压、等电位的原理,将工作 地、保护地、防雷地组成一个联合接地网。基站内各类接地 线应从联合接地网上分别引入。 15.避雷器的 VSWR 应小于 1.1 的行业标准。 16.室内避雷器安装时，避雷器要与跳线、馈线接口、阻抗匹 配。 17.避雷器安装的方向不能弄反，如果机房有避雷器安装架 时，必须要把避雷器固定在安装架上。 18.安装避雷器地线时必须布放整齐，无浪涌，用白扎带沿室 内走线架向馈线窗外方向走，尾端必须接在室外主地排上， 室外防雷主地排安装位置必须底于室内避雷器的位置或高 度。 19.室外走线架始末两端均应作接地连接，在机房馈线口处的 接地应单独引接地线至地网，不能与馈线接地排相连，也不 能与馈线接地排合用接地线
天馈线安装规范
二次弯曲的半径
一次性弯曲的半
径
7/8”
360mm
120mm
1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm
跳线的安装方式和要求
1. 1／2″跳线的单次弯曲半径应≥20cm；多次弯曲半径应≥
30cm
2.跳线与天线、馈线的接头应连接可靠，密封良好
3.跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，
观、工艺良好
10.馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美
观。如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。
对于不同线径的馈线，馈线夹的固定间距如下表：
1/2 " 馈线 7/8 "馈线 15/8" 馈线
馈线水平走线时： 米
米
米
馈线垂直走线时： 米
米
米
11.馈线的弯曲半径应符合以下要求
线径
天线朝向应处于 CDMA 同一小区两天线之间
4.天线安装在楼顶围墙上时，天线底部必须高出围墙
顶部最高部分，应大于 50cm
5.当天线安装在外墙面时，天线主瓣方向与外墙面夹
角应大于 45° 6.直放站中的施主天线和重发天线的水平间距≥ 30m，垂直间距≥15m 7.同一扇区两个单极化天线的方位角必须一致，（允 许误差在±5°） 8.天线外罩抱杆垂直度 9.天线是否有变形、破损等情况 天线安装应牢固，应能适应各种天气状况。应安装在 坚固的金属框架上，不能使用木头，塑料等材料。应 用螺栓固定，不能使用绳、塑料、钉子、木材、线等 固定。所有外部接头都必须使用黑色防水胶带保护， 胶带需将接头全部覆盖，并在接头两端延长 5 厘米， 中间不能有缝隙。
天线安装方式和要求
天馈线安装步骤范文
天馈线安装步骤范文天馈线是用于传输微弱的电信号和高频信号的一种特殊电缆，广泛应用于通信、广播、电视、雷达等领域。
天馈线的安装过程相对复杂，包括选材、设计、施工、调试等多个环节。
下面是天馈线安装的详细步骤：1.选材：选择适合于特定应用环境和技术要求的天馈线型号和规格。
根据需要传输的信号频率、传输距离和工作环境等因素，选择相应的天馈线，并确保其质量和可靠性。
2.设计：进行天馈线系统设计，包括线路走向规划、连接方式确定、设备选型等。
根据实际情况确定天馈线的敷设路径，避免干扰源和尽可能减少损耗。
3.施工准备：清理安装区域，确保无障碍物和杂物，防止影响天馈线的正常敷设。
同时准备好天馈线的相关工具和材料，如天馈线卡子、隔离器、接头、固定器等。
4.敷设：首先在地面或墙壁上确定好天馈线的敷设路径，用直尺或标线量具测量好敷设的轨迹并标记。
然后使用工具（如电钻、锤子）进行墙体打孔，将接头和固定器安装在预定位置。
5.连接：在天馈线需要连接处，使用合适的工具和技术进行连接。
首先确保连接的两端干净无尘，然后根据天馈线的型号和连接方式进行连接，如压接、螺纹连接等。
6.固定：使用天馈线卡子和固定器将天馈线固定在墙壁或支架上，确保线路稳固和整齐。
7.绝缘：在天馈线连接处使用隔离器进行绝缘处理，防止信号干扰和信号损耗。
8.调试：安装完成后，进行天馈线的调试和测试工作。
使用测试仪器对天馈线的传输性能、损耗情况进行检测，并根据测试结果对天馈线进行调整和优化。
9.完善：施工结束后，对天馈线进行整体检查和维护工作。
处理好线路的整齐、遮挡、防水等问题，以确保天馈线的可靠性和安全性。
总结：天馈线的安装过程需要经过材料选购、设计规划、施工敷设、连接固定、调试测试等多个步骤。
每个步骤都需要严格操作和专业知识，以确保天馈线系统的正常运行和传输质量。
在安装过程中，还需注意线路的整齐、遮挡、防水等问题，确保安装质量和线路的稳定性和可靠性。
