石膏自流平砂浆的研制及应用
基于石膏基自流平砂浆的制备及性能分析
基于石膏基自流平砂浆的制备及性能分析摘要：在石膏基自流平砂浆的使用之后，可以基于重力以及高流动性实现自动找平的处理，则是一种新型绿色建筑材料，在相关研究的过程中，基于磷石膏制备出的自流平配方，可以起到良好的效果。
在本文的分析中，主要针对石膏基自流平砂浆的制备方法进行了探讨，同时对其性能进行了分析，为相关工作人员提供一定的技术参考。
关键词：石膏基直流平砂浆；砂浆制备；性能分析引言随着我国现代化社会的发展与进步，在建筑行业当中对于地面装饰与功能方面的要求越来越高，因此就需要在进行实际的建设中，积极引入一些先进的建筑材料，这样才可以很好的发挥出相应的建筑质量与功能。
特别是在对自流平材料的配方体系搭建上，需要进一步的加强研究能力。
1 研究背景在进行实际的研究中，基于不同的凝胶材料的种类，基本上可以将自流平砂浆分为集中不同的类型，例如石膏基自流平砂浆以及水泥基自流平砂浆。
水泥基自流平砂浆的主要胶凝材料的使用，由普通硅酸盐水利与铝酸盐水泥组成，在原本的材料成本方面偏高，因此无法使用在一些建筑工程大面积的找平施工建设中。
在石膏基自流平的砂浆使用上，主要采用的是建筑石膏，又可以分为天然石膏、脱硫石膏以及磷石膏这几种不同的类型。
在当前比较广泛的使用天然石膏这种材料，但是实际的使用程度比较大，并符合环保建设工作的相关要求。
而磷石膏则是一种湿法磷酸生产当中的固体废弃物，这样导致在进行实际的生产过程中，会排放大量的磷石膏，因此使得在进行生产过程中，需要得到良好的处理，才可以符合我国当前建筑工程建设的各方面标准和要求[1]。
2 试验材料与试验方法2.1 试验材料在本文的试验中，主要采用物理性能指标参数，在进行实际的处理过程中，保持为胶凝材料的外观与粒径。
2.2 试验设计进行试验的环节，首先进行试验样品的制作与处理，将磷石膏、普通酸盐水泥进行处理，基于添加剂的处理方式，结合配合比混合均匀，并结合食盐水料比进行合理的搅拌，这样才可以实现良好的处理。
石膏基自流平砂浆配方和技术说明
石膏基自流平砂浆配方和技术说明一、自流平水泥/砂浆简介及分类自流平水泥/砂浆是一种可以提供一个可以铺设终饰面层（如地毯、木地板等）的平整光滑的地板表面。
其关键的性能要求有快硬和低收缩等。
市场上有不同的地面系统，如水泥基、石膏基或它们的混合物。
本文中我们将集中讨论具有流平性能的可流动系统。
可流动的水硬性地面（如果做为最终覆盖层称为面层材料；如果做为中间过渡层成为垫层材料）一般统称为：水泥基自流坪（面层）和水泥基自流坪（垫层）。
二、产品的材料组成及其典型配比自流平水泥/砂浆是以水泥为基料，与其它改性材料经高度复配而制成的水凝硬性复合材料。
目前现有的各种配方虽各不相同，配方各异，但总体上材料离不开下述所列种类，原理大致相同。
主要由以下六大部分组成：(1)混合胶凝材料，(2)矿物填料，(3)调凝剂，(4)流变改性剂，(5)增强组分，(6)水组成，下面是一些厂家的典型配比。
1 混合胶凝材料系统30－40% 高铝水泥普通硅酸盐水泥a-半水石膏/硬石膏2 矿物填料 55－68%石英砂碳酸钙粉3 调凝剂 ~0.5%缓凝剂-酒石酸促凝剂-碳酸锂4 流变改性剂 ~0.5% 超塑化剂-减水剂消泡剂稳定剂5 增强组份 1－4% 可再分散胶粉6 20%-25%水 三、配方及材料功能性说明自流平水泥/砂浆是最复杂的水泥砂浆配方。
一般由10种以上的组份构成，下面是水泥基自流平(垫层) 的配方Self-Leveling Underlay Mortar水泥基自流平（垫层）Raw Material 原材料Dosage 比例 OPC 普硅水泥 42.5R28 HAC625 高铝水泥 CA-5010 Quartz Sand 石英砂 (70-140mesh)41.11 Calcium Carbonate 碳酸钙 (500mesh)16.2 Hemihydrate Gypsum 半 水 石 膏1 Anhydrite 无水石膏（硬石膏）6 Latex Powder 乳胶粉 AXILAT TM HP80291.5 Cellulose Ether 纤维素醚MHPC4000.06 Superplasticizer 减水剂 SMF100.6 Defoamer 消泡剂 AXILAT TM DF 770 DD0.2 Tartaric Acid 酒石酸 200目0.18 Lithium Carbonate 碳酸锂 800目0.15 Calcium Hydrate 熟 石 灰1 Total 总量 100注：5℃以上施工。
石膏基自流平砂浆应用技术规程

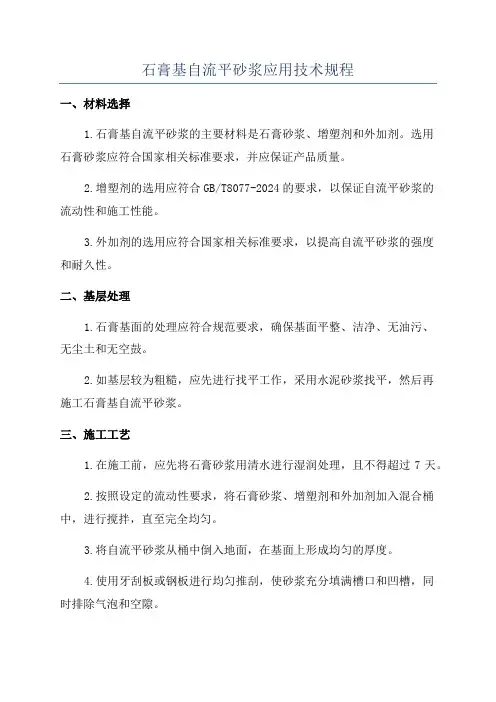

石膏基自流平砂浆应用技术规程一、材料选择1.石膏基自流平砂浆的主要材料是石膏砂浆、增塑剂和外加剂。
选用石膏砂浆应符合国家相关标准要求，并应保证产品质量。
2.增塑剂的选用应符合GB/T8077-2024的要求，以保证自流平砂浆的流动性和施工性能。
3.外加剂的选用应符合国家相关标准要求，以提高自流平砂浆的强度和耐久性。
二、基层处理1.石膏基面的处理应符合规范要求，确保基面平整、洁净、无油污、无尘土和无空鼓。
2.如基层较为粗糙，应先进行找平工作，采用水泥砂浆找平，然后再施工石膏基自流平砂浆。
三、施工工艺1.在施工前，应先将石膏砂浆用清水进行湿润处理，且不得超过7天。
2.按照设定的流动性要求，将石膏砂浆、增塑剂和外加剂加入混合桶中，进行搅拌，直至完全均匀。
3.将自流平砂浆从桶中倒入地面，在基面上形成均匀的厚度。
4.使用牙刮板或钢板进行均匀推刮，使砂浆充分填满槽口和凹槽，同时排除气泡和空隙。
5.如果需要增加厚度，可分几次施工，每次施工间隔时间为上一层施工后未干透的时间。
6.施工完成后，应及时进行养护，以保证自流平砂浆的强度和质量。
四、养护措施1.自流平砂浆施工后，应立即进行养护。
一般来说，温度低于10℃时，应延长养护时间。
2.第一天施工后，应喷水养护3次，每次间隔2-4小时；第二天施工后，应喷水养护2次，每次间隔4-8小时；第三天开始，每天喷水养护1次，连续养护3天。
3.养护期间应禁止行走和重物冲击。
五、施工注意事项1.施工人员应佩戴工作服、手套、口罩和安全帽等防护用品，以保证工作环境卫生和工人健康。
2.在施工过程中，应严格按照配比要求进行材料的搅拌和施工，以保证自流平砂浆的质量。
3.施工时应注意自流平砂浆的流动性和自流平性能，避免出现不均匀或不规则的施工现象。
4.施工结束后应立即清理施工现场，并保持施工地面干燥和洁净。
六、验收标准1.施工完成后，应对自流平砂浆的平整度、表面光洁度和强度进行验收。
2.自流平砂浆的平整度应符合国家相关标准的要求。
石膏自流平砂浆的研制及应用分析解析
石膏自流平砂浆的研制及应用分析解析石膏自流平砂浆是一种由石膏混合材料制成的自流平砂浆，具有良好的自流性和流动性，适用于地板的平整和修补。
在建筑装修过程中，石膏自流平砂浆被广泛应用于地面的平整和表面处理，为地面铺设提供了均匀、平整的基础。
石膏自流平砂浆的研制主要包括石膏材料的选择、掺和比例的确定、添加剂的使用等步骤。
首先，选择质量优良、纯度高的石膏作为主要原料，对石膏进行粉碎和煅烧处理，以提高其活性和流动性。
然后，确定石膏与沙子、水泥等辅助材料的掺和比例，以获得适宜的流动性和强度。
最后，添加剂也是研制石膏自流平砂浆的重要环节，添加剂可以提高砂浆的流动性、耐久性和抗裂性。
石膏自流平砂浆的应用主要分为以下几个方面。
首先，它可以用于地面的平整和修补，特别适用于较大面积的地面平整。
其次，它可以用于地面的表面处理，提供一个平整、光滑、精细的表面，为地板的铺设提供良好的基础。
第三，石膏自流平砂浆也可以用于墙体的表面处理，提供一个平整、均匀的墙面，使墙面更易于涂刷和装饰。
在石膏自流平砂浆的应用过程中，需要注意一些关键技术和要点。
首先，石膏自流平砂浆的施工要在地面或墙面的基层养护良好的情况下进行，以确保施工质量和效果。
其次，石膏自流平砂浆的施工过程需要掌握适当的时间和方法，避免过早或过晚施工导致流动性不佳或砂浆无法流平。
此外，施工现场的温度和湿度等环境因素也会对石膏自流平砂浆的施工效果产生影响。
总之，石膏自流平砂浆的研制和应用为建筑装修提供了便利和高效，能够满足地面和墙面平整的需求。
通过合理的研制和施工，石膏自流平砂浆可以为建筑环境的美观和功能性提供良好的基础。
然而，石膏自流平砂浆在应用过程中还存在一些问题，例如施工技术要求较高、对环境要求较严格等，需要进一步研究和改进，提高其应用效果和适用范围。
梅宽杰-南工大-水泥基、石膏基自流平砂浆的研究及应用
1d
28d
10.6
39.5
10.7
40.0
26.2
35.4
27.1
37.2
8.8
20.4
L6
10
-
30
4.6
8.0
10.7
30.1
收缩率/%
0.15 0.10 0.05 0.00 -0.05
0
L1 L2 L3 L4 L5 L6
5
10
15
20
25
30
水化时 间 /d
图 1 不同胶凝体系自流平砂浆的体积变化率（/%）
组别
L1 PC 系
L2 L3 CAC 系 L4 石膏系 L5
硅酸盐水泥 30 25 10 10 -
表 2 不同胶凝体系对自流平砂浆强度的影响
胶凝材料用量/%
抗折强度/MPa
高铝水泥
α -半水石膏
1d
28d
10
-
3.2
6.6
10
5
3.4
7.1
20
-
5.8
9.7
20
10
6.5
10.7
-
40
2.7
6.0
抗压强度/MPa
9-11 15-25 20-30 12-18
2-4 2-4 0.6-1.0 0.03-0.05 0.1-0.2 0.1-0.15 0-0.3 19-23
4-6 15-25 20-30 15-20
1-3 0.5-1.0 0.03-0.05 0.1-0.2 0-0.3 20-25
石膏基(W/%) 6-10 30-35 15-25 20-30 15-20 1-2 0.5-1.0
-
cecs标准《石膏基自流平砂浆应用技术规程》
cecs标准《石膏基自流平砂浆应用技术规程》CECS标准《石膏基自流平砂浆应用技术规程》是指我国工程建设标准化协会制定的关于石膏基自流平砂浆应用技术的规范性文件。
这一标准的发布对于规范石膏基自流平砂浆的施工、应用和质量控制具有重要的指导意义。
在工程建设和建材行业中，石膏基自流平砂浆的应用越来越广泛，因此深入了解和遵循CECS标准《石膏基自流平砂浆应用技术规程》对于提高施工质量、保障工程安全、节约成本具有重要意义。
对于CECS标准《石膏基自流平砂浆应用技术规程》，我们首先要了解石膏基自流平砂浆的特点和应用范围。
石膏基自流平砂浆是一种以石膏为主要原料，通过添加填料、改性剂、外加剂等各种辅助材料，经过一定配比搅拌制成的自流平砂浆。
它在建筑施工中主要用于修复和改造地面，能够提供较好的平整度和强度，同时具有耐水、耐磨、耐压、防裂等优良性能。
CECS标准《石膏基自流平砂浆应用技术规程》对于石膏基自流平砂浆的施工要求和质量控制进行了详细规定。
在施工过程中，应根据CECS 标准的要求，采用合适的施工工艺和方法，控制施工环境条件，确保砂浆的配制、搅拌、铺设和养护过程符合规范要求。
CECS标准还对砂浆的性能测试和检验方法进行了规定，确保砂浆的质量符合设计要求。
在实际施工中，严格遵循CECS标准《石膏基自流平砂浆应用技术规程》可以有效提高工程质量，减少施工事故的发生。
与此规范的施工操作也能够降低成本，提高施工效率，从而提升整体的施工质量和工程可靠性。
个人观点上，CECS标准《石膏基自流平砂浆应用技术规程》的发布和实施有利于推动行业规范化发展，促进我国石膏基自流平砂浆产品的技术提升和质量提高。
这不仅有助于建筑工程的可持续发展，也能够提高砂浆产品的市场竞争力。
总结回顾一下，CECS标准《石膏基自流平砂浆应用技术规程》是一项重要的技术规范文件，对于规范石膏基自流平砂浆的应用具有重要意义。
遵循这一标准，可以保证施工质量，降低施工成本，推动砂浆产品的技术提升，是建筑工程和建材行业的重要指导文件。
石膏自流平砂浆的研制及应用
石膏自流平砂浆的研制及应用Last revised by LE LE in 2021上海会议讲稿-石膏自流平砂浆的研制及应用博康特（北京）材料化学科技发展有限公司汪峻峰博士摘要：本文对用脱硫石膏制得的α- 半水石膏作为主要原料来生产石膏基自流平砂浆的可行性进行了研究，结果证明，这种新研制的自流平砂浆不仅具有流动性好,干燥快、早期强度高、不易干裂、施工简便等特点，而且能大量的使用脱硫石膏这一发电厂的工业废渣，有利于环境保护。
该类石膏基自流平砂浆可广泛用于室内地面的找平处理，特别适用于地暖系统，一次性找平厚度可以达到60 mm左右,可以预期，该类石膏基自流平砂浆在国内将会有一个十分广阔的应用前景。
1．引言：石膏基自流平砂浆是由石膏材料、特种骨料及各种建筑化学添加剂在工厂精心配置,混合均匀而制得的一种专门用于地面找平的干粉砂浆，通常情况下，这类砂浆在工地上可直接加水搅拌（机械/人工）成自流状液体，能自动找平，可用于室内建筑物地面的找平，如用于填充地面的凹凸不平，微细空洞及裂缝等。
可广泛应用于室内铺设地毯、PVC地板、木地板等地面的找平处理，特别适用于地板加热系统（水暖/电暖）. 2．石膏基自流平砂浆的性能表1 为用α- 半水石膏（发电厂的脱硫石膏脱水而成）配置的石膏基自流平砂浆的基本性能指标。
*为便于对比，特将水泥基自流平砂浆的技术性能指标也同时列出表1：自流平砂浆的技术性能指标2.1收缩率从表1可以看出，这两种砂浆的性能指标十分相近，为了保证相应的流动度，与普通砂浆相比，通常自流平砂浆需水量则要高很多。
在自流平砂浆中，这些多余的水份将蒸发到空气中去，如果这一过程发生过快的话，就会引起十分明显的砂浆收缩，进而导致在砂浆中出现裂缝。
但在石膏基自流平砂浆中则不会出现这种情况，（图1）如图1所示，水泥基自流平砂浆的收缩率远远高于石膏基自流平砂浆，到28天，水泥基自流平砂浆的收缩率约为1.17mm/m。
随着时间的延续，水泥基自流平砂浆的收缩率在3个月达到约1.31mm/m，但石膏基自流平砂浆仍保持在-0.19mm/m左右，也就是说，在水泥基自流平砂浆中由于过高的收缩率极有可能导致自流平砂浆的裂缝，所以在实际施工过程中应对水泥基自流平砂浆采取必要的养护处理措施以保证工程质量。
石膏基自流平砂浆施工工艺
石膏基自流平砂浆施工工艺
石膏基自流平砂浆是一种现代建筑中常见的施工材料，它以石膏为基础原料，加入不同的助剂和添加剂，经过细密的工艺生产而成。
它的高强度、耐久性和优异的平整效果已经成为了如今建筑中的首选施工材料之一。
石膏基自流平砂浆施工工艺过程如下：
1. 施工前的准备工作
在施工前需要对地面进行清理，保证地面表面干燥且没有杂物。
对于地面裂缝和洞隙需要进行修补。
同时需要检查水电工程、隔音材料、防水层等相关的施工工序是否符合标准。
2. 自流平砂浆的制备
石膏基自流平砂浆一般为干粉状，需要在使用前加入适量的水进行混合，直至形成均匀的液态糊状物。
3. 自流平砂浆的铺设
使用电动自动平涂抹机对自流平砂浆进行均匀铺设和排平，并使用专
业级别的无气泡器器对自流平砂浆进行进一步的压实。
4. 自流平砂浆的养护
在铺设完自流平砂浆后，需要对其进行养护，保持环境温度恒定，并
防止其受到物理性损伤。
总之，石膏基自流平砂浆施工工艺是一项具有高要求的建筑施工工种。
其施工需要善用专业级别的工具和先进的技术，同时需要耐心和细心
地进行施工，以确保其施工效果的完美和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海会议讲稿-石膏自流平砂浆的研制及应用博康特（北京）材料化学科技发展有限公司汪峻峰博士
摘要：
本文对用脱硫石膏制得的α- 半水石膏作为主要原料来生产石膏基自流平砂浆的可行性进行了研究，结果证明，这种新研制的自流平砂浆不仅具有流动性好,干燥快、早期强度高、不易干裂、施工简便等特点，而且能大量的使用脱硫石膏这一发电厂的工业废渣，有利于环境保护。
该类石膏基自流平砂浆可广泛用于室内地面的找平处理，特别适用于地暖系统，一次性找平厚度可以达到60 mm左右,可以预期，该类石膏基自流平砂浆在国内将会有一个十分广阔的应用前景。
1．引言：
石膏基自流平砂浆是由石膏材料、特种骨料及各种建筑化学添加剂在工厂精心配置, 混合均匀而制得的一种专门用于地面找平的干粉砂浆，通常情况下，这类砂浆在工地上可直接加水搅拌（机械/人工）成自流状液体，能自动找平，可用于室内建筑物地面的找平，如用于填充地面的凹凸不平，微细空洞及裂缝等。
可广泛应用于室内铺设地毯、PVC地板、木地板等地面的找平处理，特别适用于地板加热系统（水暖/电暖）.
2．石膏基自流平砂浆的性能
表1 为用α- 半水石膏（发电厂的脱硫石膏脱水而成）配置的石膏基自流平砂浆的基本性能指标。
*为便于对比，特将水泥基自流平砂浆的技术性能指标也同时列出
表1：自流平砂浆的技术性能指标
2.1收缩率
从表1可以看出，这两种砂浆的性能指标十分相近，为了保证相应的流动度，与普通砂浆相比，通常自流平砂浆需水量则要高很多。
在自流平砂浆中，这些多余的水份将蒸发到空气中去，如果这一过程发生过快的话，就会引起十分明显的砂浆收缩，进而导致在砂浆中出现裂缝。
但在石膏基自流平砂浆中则不会出现这种情况，（图1）
如图1所示，水泥基自流平砂浆的收缩率远远高于石膏基自流平砂浆，到2 8天，水泥基自流平砂浆的收缩率约为1.17mm/m。
随着时间的延续，水泥基自流平砂浆的收缩率在3个月达到约1.31mm/m，但石膏基自流平砂浆仍保持在-0. 19mm/m左右，也就是说，在水泥基自流平砂浆中由于过高的收缩率极有可能导致自流平砂浆的裂缝，所以在实际施工过程中应对水泥基自流平砂浆采取必要的养护处理措施以保证工程质量。
2.2强度发展
石膏基自流平砂浆的强度发展与砂浆本身的干燥程度有很大的关系，石膏基自流平砂浆除了形成二水石膏所需的结晶水外，其余在砂浆空隙中多余的水份将借助于砂浆中毛细孔而蒸发到空气中去，进而形成强度，也就是说其强度的发展与石膏基自流平砂浆的干燥速率成正比。
图2 水泥基/石膏基自流平砂浆的强度发展
图2为石膏基自流平砂浆抗压/抗折强度发展曲线，从图2可以看到，石膏基自流平砂浆不仅早期强度高（6h>6N/mm2），而且后期强度发展迅速，28天可达到30 N/mm2以上。
为了评判石膏基自流平砂浆其内在强度的发展与砂浆本身干燥程度的关系，在实验室有意识的在不同的干燥周期（1d,2d,7d）对石膏基自流平砂浆的粘结强度进行了测试，也即在石膏基自流平砂浆干燥1天2天和7天后，再贴上瓷砖来检测其相应的粘结强度。
相应的结果详见图3和图4。
图3石膏基自流平砂浆的粘结强度
图3为石膏基自流平砂浆在不同的干燥周期（1d.2d和7d后）的粘结强度，从图3中可以清楚看到，随着石膏基自流平砂浆干燥周期的延长，其相应的粘结强度迅速增加，如28天的粘结强度0.8 N/mm2（1d后粘结），提高到了1.4 N/mm2（7d后粘结），增长量为35％左右。
也就是说，对石膏基自流平砂浆而言，干燥时间的延长将有助于石膏基自流平砂浆本身的强度发展，而在同种条件下，水泥基自流平砂浆的早期粘结强度的发展则明显优于石膏基自流平砂浆（图4）。
图4 水泥基/石膏基自流平砂浆在干燥1天后的粘结强度
2.3 石膏基自流平砂浆的热力学性能
为了模拟石膏基自流平砂浆在地暖系统中的应用，分别将石膏基自流平砂浆置于50℃的热环境中来检测强度及热力学性能的变化。
表2为石膏基自流平砂浆的热力学性能
热力学性能7天28天194天
收缩mm/m -0.24 -0.27 -0.27
重量损失％12.6 12.6 12.6
――---―10.8-36.3 10.8-38.2 抗折－抗压强度
N/mm2
*所有试块（40×40×160mm）首先在标准养护条件下20℃/65%相对空气湿度下养护7天，然后直接置入50℃的干燥箱内。
表2的数据表明，石膏基自流平砂浆在50℃的条件，基本上保持稳定，也即不再有太大的变化，如28天和194天的收缩值及抗压强度几乎保持一致，这也证明，石膏基自流平砂浆特别适合于地暖系统。
汪博士上海会议讲稿-石膏自流平砂浆的研制及应用（下）
2.4 石膏基自流平砂浆的施工
为了使石膏基自流平砂浆与基面有更好的粘结力，建议事先对基面进行界面处理，当温度低于5℃ 时，不允许进行石膏基自流平砂浆的施工工作。
石膏基自流平砂浆既可人工搅拌，又可用机械进行施工。
当石膏基自流平砂浆自动找平后，应用硬质的扫把或带针的毛滚筒来回振捣砂浆面，以赶走砂浆中的气泡。
石膏基自流平砂浆的施工时间可以通过合适的添加剂来调节，以适合施工者的要求。
石膏基自流平砂浆的优点在于：可一次性施工从1mm 到约 60mm （具体厚度与石膏基自流平砂浆的配方有关！），并且干燥快，在其表层可直接铺设地毯、PVC地板、木地板等地面材料。
按工地的实际情况又可分为：
--- 人工搅拌，用于小面积的室内地面找平工作, 相应的施工情况见图5
--- 机械施工, 用料仓供货，联接有气力输送设备，同时采用机械搅拌及输送管道，主要用于大面积地面的找平处理，相应的施工情况图6。
1、把粉料倒入装有清水的桶内
2、用搅拌枪对桶内粉料进行充分的搅拌，搅拌5分钟后静置3分钟，再对其进行充分的搅拌
3、把拌制好的浆料倒在地面上
4、用抹刀将砂浆抹平
5、用硬质的扫把或带针的毛滚筒来回振捣砂浆面，以赶走砂浆中的气泡
6、完工后的自流平地面
石膏基自流平砂浆地暖系统: 是一种利用室内地面进行采暖的系统。
该系统采用先进的自流平砂浆及高柔性粘结砂浆技术，彻底解决了目前国内地暖系统中豆石混凝土的开裂、导热率偏低、易损坏热水管等质量问题, 它以整个地
面作为散热面，均匀地向室内辐射热量，相对于其它采暖方式（空调、暖气片、壁炉等）具有热感舒适、热量均衡稳定、节能、免维修等特点，是营造舒适住宅的最佳供暖方式。
石膏基自流平砂浆地暖系统的优点：
◆石膏基自流平砂浆地暖系统可采用热水也可采用电热丝加热来供暖。
◆辐射供暖方式与对流供暖方式相比，具有较高的供暖热效率，而传热过程损
失很小，同时具有很好的蓄热能力
◆热量传导均匀，主要集中在人体受益的高度内，有卫生环保的功能，使室内
环境更舒适宜人。
◆由于取消暖气片/空调等装置，增加了室内使用面积，便于家庭装饰装修。
◆与传统的供暖方式相比，减少楼层间噪音，运行费用低, 节省燃料，是最经济的供暖方式。
◆使用寿命长。
地暖系统的构成:
◆石膏基自流平砂浆电暖自流平砂浆 (Ⅰ)
◆石膏基自流平砂浆水暖自流平砂浆（Ⅱ）
◆石膏基自流平砂浆地暖柔性瓷砖粘结剂
目前市场上地暖系统用石膏基自流平砂浆水暖/地暖自流平砂浆和普通豆石混凝土的对比：
电暖自流平砂浆（Ⅰ）
水暖自流平砂浆（II）
石膏基自流平砂浆水暖/地暖自流平砂
浆:
石膏基自流平砂浆水暖/地暖自流
平砂浆是由特种骨料及各种建筑化学添加剂在工厂精心配置而制得的一种专门用于地面找平的干粉砂浆，该砂浆具有很好的流动性能，能自动找平，可用于室内建筑物地面的找平，如用于填充地面的凹凸不平，微细空洞及裂缝等。
可广泛应用于室内的各种地暖系统（水暖/电暖）。
石膏基自流平砂浆地暖柔性瓷砖粘结剂：
柔性瓷砖粘结剂的主要成分是无机胶凝材料、特种骨料和各类高性能的外加剂，是一种高品质的，具有弹性的薄层瓷砖粘结剂，在变形的表面也能使用。
特别适用于地板加热系统（水暖/电暖）中铺设瓷砖、石材等。
卫生间/游泳池等地暖系统应在自流平砂浆/地暖柔性瓷砖粘结剂上用博康特水泥基柔性防水材料做防水处理。
结论
石膏基自流平砂浆作为一种经济环保型建筑材料，由于石膏基自流平砂浆粘结快，强度发展迅速,热稳定性好，同时不易裂缝等诸多优点，所以石膏基自流平砂浆可广泛应用于室内地面的找平处理。
