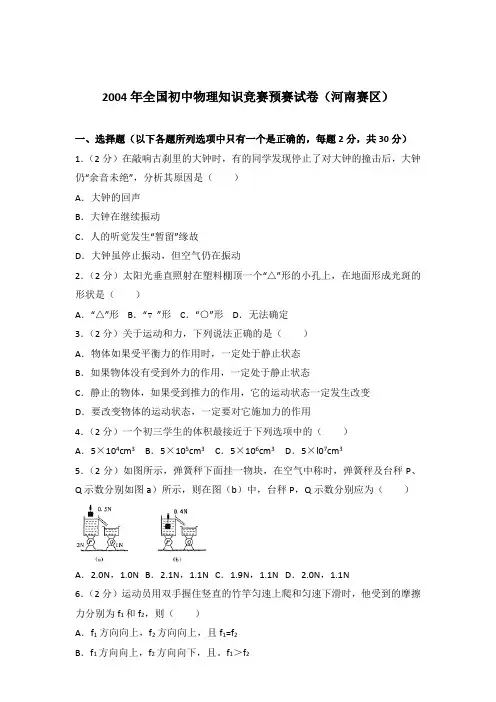

2004年全国初中物理知识竞赛预赛试卷及参考答案(河南赛区)
2004年全国初中物理知识竞赛预赛试卷（河南赛区）一、选择题（以下各题所列选项中只有一个是正确的，每题2分，共30分）1．（2分）在敲响古刹里的大钟时，有的同学发现停止了对大钟的撞击后，大钟仍“余音未绝”，分析其原因是（）A．大钟的回声B．大钟在继续振动C．人的听觉发生“暂留”缘故D．大钟虽停止振动，但空气仍在振动2．（2分）太阳光垂直照射在塑料棚顶一个“△”形的小孔上，在地面形成光斑的形状是（）A．“△”形B．“▽”形C．“○”形D．无法确定3．（2分）关于运动和力，下列说法正确的是（）A．物体如果受平衡力的作用时，一定处于静止状态B．如果物体没有受到外力的作用，一定处于静止状态C．静止的物体，如果受到推力的作用，它的运动状态一定发生改变D．要改变物体的运动状态，一定要对它施加力的作用4．（2分）一个初三学生的体积最接近于下列选项中的（）A．5×104cm3B．5×105cm3C．5×106cm3D．5×l07cm35．（2分）如图所示，弹簧秤下面挂一物块，在空气中称时，弹簧秤及台秤P、Q示数分别如图a）所示，则在图（b）中，台秤P，Q示数分别应为（）A．2.0N，1.0N B．2.1N，1.1N C．1.9N，1.1N D．2.0N，1.1N6．（2分）运动员用双手握住竖直的竹竿匀速上爬和匀速下滑时，他受到的摩擦力分别为f1和f2，则（）A．f1方向向上，f2方向向上，且f1=f2B．f1方向向上，f2方向向下，且。
f1＞f2C．f1方向向下，f2方向向上，且f1=f2D．f1方向向上，f2方向向上，且f1＜f27．（2分）某旅客在火车车厢内以1.5m/s的速度行走，当车厢静止时，他从车厢尾走到车厢头需要20s的时间。
当火车以10m/s的速度向前匀速行驶时，他从车厢头走到车厢尾所需要的时间和站在地面上的人看到这位旅客通过的路程分别是（）A．20s，170m B．l0s，200m C．20s，230m D．15s，170m8．（2分）物质吸收的热量与物质的种类、质量和升高的温度有关，则下列现象中，最能说明物质吸收的热量跟物质的种类有关的是（）A．质量不相等的两杯水温度升高20℃，它们吸收的热量不相同B．体积相等的铁块和铜块温度升高20℃，它们吸收的热量不相同C．质量相等的水和铁块温度都升高20℃，它们吸收的热量不相同D．体积相等的两铁块温度分别升高10℃和20℃，它们吸收的热量不相同9．（2分）如图所示，滑动变阻器R的总电阻为60Ω，定值电阻R0=60Ω，电源电压18V．断开开关S，移动滑动头P使电压表示数为9V，然后闭合开关S，则通过R0的电流为（）A．0.12A B．0.15A C．0.24A D．0.45A10．（2分）右图所示的电路较为复杂，但采用合理的估算，就可以计算出电流表与毫安表的示数，电流表与毫安表的示数分别为（）A．0.11A，10mA B．0.13A，30mA C．0.31A，10mA D．0.33A，30mA 11．（2分）手掌中托一小石块，将它竖直向上抛出，当小石块与手掌脱离时，则（）A．小石块不受任何力的作用B．小石块与手掌的运动速度相等C．小石块比手掌运动得快D．小石块速度继续增大，手掌速度将减小12．（2分）物体离凸透镜22厘米时，能在光上屏上得到一个清晰的倒立缩小的像，则下列判断正确的是（）A．如果物距小于11厘米时，一定不能成实像B．如果物距等于11厘米时，一定成放大的实像C．如果物距大于11厘米时，一定成放大的实像D．改变物距，当像距为22厘米时，在光屏上得到的是放大的像13．（2分）在图所示的暗盒中装有两个阻值均为R的电阻，暗盒有1、2、3、4四个接线柱。
往年河南中考物理真题及答案
往年河南中考物理真题及答案注意事项：1．本试卷共6页,五大题,22小题,满分70分,考试时间60分钟。
请用蓝、黑色水笔或圆珠笔直接答在试卷上。
2．答题前请将密封线内的项目填写清楚。
题号一二三四总分分数一、填空题（每空1分,共14分）1．学习物理可以帮助我们认识世界。
通过学习惯性,我们认识到一切物体都有保持原来_______________________________________________________的性质。
2．橡胶棒与毛皮摩擦,橡胶棒由于___________电子而带负电。
把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管,发现吸管被推开,说明吸管带_____________电。
3．图1是用一个纸盒、两支笔和四根宽窄不同的橡皮筋制作的“橡皮筋吉他”。
拨动a、b、c、d四根橡皮筋,____________的音调最高。
用大小不同的力拨动同一根橡皮筋,橡皮筋发声的_______________不同。
4．如图2所示,把少量碘放人锥形瓶中,瓶口加盖玻璃片。
微微加热,瓶中充满紫色的碘蒸气,此过程碘发生的物态变化是____________。
停止加热,碘蒸气凝华,看到的现象是_________________________________。
____5．在一块有机玻璃板上,安装一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后铁屑的分布如图3所示。
图中A、B两点相比,______点磁场较强。
实验中_________ （填“能”或“不能”）用铜屑代替铁屑显示磁场分布。
6．图4是小灯泡L和电阻R中电流随电压变化的图像。
由图像可知,电阻R的阻值为____Ω。
若将它们并联接在电压为2V的电源两端,电路中的总电流为_____A。
7．物理知识在生产、生活中有着广泛的应用,有时也会造成一定的危害。
请仿照表中示物理知识应用危害电流的热效应利用电饭锅加热食物导线中电流过大会引发火灾二、选择题（每小题2分,共16分）在每个小题的选项中,只有一个选项符合题目要求,请将其字母代号填在题后的括号内．．．．．．．．．．．．．．．。
河南省中考物理真题试卷附解析
河南省中考物理真题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列说法不正确的是（）A．小明家的电子式电能表指示灯急速闪烁，说明他家用电量多B．嫦娥一号向地面发送了多幅月球照片，照片信息是以电磁波形式发回地面的C．十字路口红色信号灯发出的红光实际上是电磁波，在真空中速度为3×108m/sD．太阳能电池板将太阳能直接转化为电能，而太阳能来自太阳内部的核聚变。
2．给自行车轮胎打气，当用力将活塞向下压时（）。
A．筒内空气对外做功，内能减小B．筒内空气对外做功，内能增大C．外界对筒内空气做功，筒内空气内能减小D．外界对筒内空气做功，筒内空气内能增大3．如图所示的单摆，小球在ab间往复摆动的过程中，下列说正确的是 ................. （）A．小球在a点时的动能最大B．小球在b点时的动能最大C．小球在c点时的动能最大D．小球由c到a的运动过程中，重力势能不断转化为动能4．下列说法中，正确的是............................................................................................... （）A．原子由原子核和绕核运动的中子组成B．原子核集中了原子的全部质量C．原子核带负电，电子带负电D．原子核由质子和中子组成5．在水泥路面的道路施工中，其中有一道工序是大约每隔8m水泥中插入一根长木条，将水泥路面割断成一块一块的。
然后再趁水泥还未完全固化时用带有齿的轮在铺设好的路面上划出，道道的横线（如图所示）。
对下述做法的分析，你认为下列说法中最可能的是（）A．用带有齿的轮在铺设好的路面上划出一道道的横线，是为了使路面更加美观B．用长木条将水泥路面割断成一块一块的，是为了节约铺设路面的水泥材料C．用长木条将水泥路面割断成一块一块的，是为了防让由于热膨胀导致路面损坏D．用长木条将水泥路面割断成一块一块的，是为了增大路面的摩擦6．下列自然现象中属于凝华的是（）A、早春的雨 B．初夏的雾 C、深秋的露 D．隆冬的霜.二、多选题7．小慧同学对下列知识进行了归纳总结，其中存在错误．．的是................................... （）A．汽油机和柴油机三、填空题8．2009年春，我国北方地区发生严重旱灾。
2004年中考物理试题分类汇编
2004年中考物理试题分类汇编--电流和电路1、（2004年丽水市课改区）学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接？”“当然是并联”小玲回答说。
哪些现象能说明它们是并联的？（举一例）；2、（2004年南通市课改区）甲图中的两个灯泡是______ (选填“串联”或“并联”)，用乙图中的水流可以类比该电路中的______ (选填“电压”、“电流”或“电阻”)．3、（2004年盐城市）下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲.则台灯应该是电器，计算器应该是电器.电饭煲工作利用了电流的效应；给手机充电，是把电4、（体的电流是A。
5、（2004年北京市）图11所示电流表的示数是________A。
6、（2004年上海浦东）某导体两端的电压为6伏，若在10秒内电流对该导体做的功是30焦，则通过该导体横截面的电量为______库，该导体的电阻为________欧。
7、（2004年上海浦东）依据卢瑟福原子行星模型理论，在原子中不带电的是（）A. 中子。
B.质子。
C.电子。
D.原子核。
8、（2004年淮安市）如上图所示，制造电工用的钢丝钳的材料是钢铁和橡胶，这主要利用钢铁的__________和橡胶的__________.二、选择题9、（2004年济宁市课改区）现有六种物品：铜条、玻璃丝、铅笔芯、水银、塑料棒、陶瓷片.小明将它们分成两类，如下表所示.小明是按物质的哪种物理属A10、（2004年莱芜市）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。
利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。
若将这两个开关配合使用（如图1），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是11、（2004年丽水市课改区）下列电路图与实物图一致的是12、（2004年南通市课改区）通常情况下，下列物体属于导体的是A．塑料尺B．铅笔芯C．玻璃棒D．橡胶棒13、（2004年衢州市）一般家庭的卫生间都要安装照明灯和换气扇。
2004年全国初中应用物理知识竞赛决赛试卷(河南赛区)
2004年全国初中应用物理知识竞赛决赛试卷（河南赛区）一、选择题（以下名题所列选项中只有一个是正确的，请将正确答案的字母序号填写在题后的话号内．每题2分，共12分）1．（2分）向如图所示的玻璃瓶内注入水，然后将插有细玻璃管的软木塞塞紧玻璃瓶，玻璃瓶壁有A、B两个孔，也用软木塞子塞住。
瓶内液面如图1所示，现将A、B处的木塞同时拔去后，则下列说法中正确的是（）A．A，B两孔中均无水射出B．A，B两孔中均有水射出C．A孔中无水射出，B孔中有水射出D．A孔中有水射出，B孔中无水射出2．（2分）晚上，小明同学在看电视时，发现正在播出节目的山水风景很好，于是就想用照相机将风景拍下来，为了保证拍摄效果，应（）A．关闭室内灯光，使用闪光灯B．关闭室内灯光，不使用闪光灯C．不关闭室内灯光，使用闪光灯D．不关闭室内灯光，不使用闪光灯3．（2分）夏天，把冰棒从冰箱里拿出来，冰棒表面立刻结有小冰晶，它的周围会产生雾气，而雾气会消失在空气中。
这三种现象的物态变化依次是（）A．凝固、汽化、升华B．凝固、液化、汽化C．凝华、液化、汽化D．凝华、汽化、升华4．（2分）如图所示，开关S闭合后灯泡L1、L2均正常发光；过一会忽然发现：L1比原来亮而L2比原来暗些，这是因为电路中（）A．R1断路B．R2断路C．R1短路D．R2短路5．（2分）坐在火车上的乘客从车厢两边的窗口发现，两边窗外的火车沿相反方向运动，由此得出的下列判断中，错误的是（）A．乘客坐的火车及看到的两列火车中，一定有两辆火车沿相反方向运动B．三辆火车中可能有一辆火车是静止的C．三辆火车可能沿同一方向运动D．乘客坐的火车可能在开动6．（2分）如图所示在直角坐标系原点O处放置平面镜MN，它与坐标轴x成45°．在O点正下方（S=15厘米）处水平放置一焦距为10厘米凸透镜。
M为一点光源，则关于凸透镜所成的像正确的是（）A．在凸透镜下方成一个实像，在凸透镜上方成一个虚像B．只在凸透镜下方成一个实像C．在凸透镜的下方、y轴的左右两侧各成一个实像，但左边的实像更靠近凸透镜D．在凸透镜的下方、y轴的左右两侧各成一个实像，但右边的实像更靠近凸透镜二、简答题（每题3分，共9分）7．（3分）每箱“露露”饮料的质量是7.4kg，箱子的规格为“33×22×14”，将10箱平放在地上的“露露”饮料叠放起来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南省2004年高级中等学校招生统一考试
物理试卷
一、填空题（每空1分，共11分）
1、（04年）物理学史上有位伟大的英国科学家、他曾在力
学、光学、天文学、数学等方面作出卓越的贡献，奠
定了经典物理学的基础，这科学家是______________。
2、（04年）旋盘式电阻箱是我们在实验室经常用到的一种
变阻器，图1所示电阻箱的示数为_____Ω。
3、（04年）日常生活中，炸麻花用油，煮饺子用水，这是
因为油和水的____________不同，可以对不同烹饪手
段提供各自所需的温度。
4、（04年）图2所示的是止前正在兴建的郑州黄河二桥的
设计图，此桥全长约10km，是就珠高速公路主干线跨
越黄河天堑的特大型桥梁，也将是亚洲最长、最宽的
高速公路大桥，该桥将于今年建成通车，如果建成后
你乘坐一辆速度为100km/h的汽车通过此桥，大约只
需要行驶______min.
5、（04年）某工厂的电镀槽电镀一个工件时，需要120C
的电荷量，如果电路中的电流是2A，镀完这个工件需
要_______min.
6、（04年）在远洋轮船的船舷上，都漆着几条“载重线”
俗称“吃水线”，轮船满载时，水面不能超过规定的
“载重线”图3所示为一艘远洋轮船及载重线的示意
图，其中标有“W”的是北大北大西洋的载重线，标
有“S”的是印度洋的载重线，当轮船由北大西洋驶
向印度洋时，轮船在海水中受到的浮力将_______（填
“变大”、“变小”或“不变”）
7、（04年）如图4所示，电阻R1与电阻R2串联后，
它们的总电阻是100Ω，已知R2=60Ω，电压表的示
数为10V，则通过R1的电流为_____A.
8、（04年）某建筑工地用图5所示的滑轮组搬运建筑材料，
若工人用120N的拉力F将重300N的建筑材料匀速吊
起，则滑轮组的机械效率为_______.
9、（04年）育新中学教室里安装电灯的总功率是10KW，
如果每年上课时间按200天算，每天小开灯1h，则节约
的电能相当于_____kg的标准煤完全燃烧时释放的能
量，（标准煤的热值约为3*107J/kg）
10、（04年）2003年10月15日上午9时，我国第一位
航天员杨利伟乘坐的“神舟”五号飞船，从洒泉卫星发
射中心由“长征二号F”运载火箭发射升空，实现了中
华民族的千年飞天梦想。
图6为“神舟”五号发射时的
照片，请你根据该照片提供的信息提出一个你想探究的
物理问题，并根据物理知识作出简要解释
问题：
解释：
二、选择题（每题2分，共16分）
11、（04年）夏天从冰箱中取出的鸡蛋，常看到鸡蛋先湿后干的现象，此现
象反映的物态变化过程是
A先液化后蒸发B先升华后蒸发
C先液化后升华D先凝华后升华
12、（04年）下列说法正确的是
A电热壶、电铃的主要部件都是电磁铁
B电吹风、洗衣机的主要部件都是电动机
C电度表、验电器都是用来测量电流大小的仪器
D电冰箱门上的密封条、VCD播放用的光碟都是应用了磁性材料
13、（04年）小汽车的挡风玻璃不竖直安装的主要原因是为了
A造型美观B减少外界噪音干扰
C增大采光面积D排除因平面镜成像造成的不安全因素
14、（04年）下列各现象中，与大气压有关的是
A用力将钢笔中的墨水甩出B宇航员穿特制的太空服
C三峡大坝旁修建船闸D装酒精的瓶子要盖紧
15、（04年）当温度降到很低时，某些金属超导体的电阻会突然消失，这种
现象称为超导现象，假如所有导体都没了电阻，当用电器通电时，下列说法正确的是A白炽灯仍然能发光B电动机仍然能转动，
C电饭锅仍然能煮饭，D电熨斗仍然能熨烫衣服
16、（04年）下列各事例中，能用“通过增大压力来增大
摩擦”解释的是
A背书包的带子做得扁面宽B旅行箱下装有小轮
C拔河比赛时，用力握紧绳子
D冬天冰雪封路时，卡车车轮上装防滑链。
17、（04年）图7所示的是一种按钮开关的构造截面图，
图中C是按钮，D是外壳，A、B各有接红柱与电路相连，
其中
A A、B、C是导体，D是绝缘体
B A、B、D是导体，C是绝缘体
C A、B是导体，C、D是绝缘体
D C、D是导体，A、B是绝缘体。
18、（04年）图8所示电路中，当开关S闭合，甲、乙两表是电压表时，示
数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为
A 2：1
B 3：1
C 2：3
D 1：3
三、作图题（每题2 分，共4分）
19、（04年）在一个干枯的井底正中央P点叭着一只青蛙，它能看到的视野
范围如图9（a）所示，天降大雨时井全部灌满水，若青蛙仍在P点，它的视
野将发生变化，请你在图9(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。
20、（04年）将图10中各元件正确接入电路，其中开关只控制电灯，三孔插
座带保险盒。
四、实验题（第21题4分，第22题7分，第23题4分，共15分）
21、（04年）利用身边的物品进行物理实验，这种做法本身就是一种创新，
请你利用常见的空易拉罐作为主要实验器材，并添加一些其他器材，设计两个物理小实验（力、热、声、光电学均可），并参照示例完成下表。
（04年）
所示，他选用的小灯泡的额定电压为3.8V，电阻约为12Ω，电源为三节干电池。
（1）请用笔画线代替导线，按照图11所法的电路图，将图12中的实物电路连接完整（连线不得交叉）
（2）正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到__________(填写“最左边”或“最右边”)
（3）如果边好电路后，闭合开关S，小明发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，产生故障的原因可能是A小灯泡发生了短路B 小灯泡发生了断路C滑动变阻器短路D滑动变阻器的滑片松了、不接触。
（4）排队故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图13所示，则小灯泡的额定功率为______W.
23、（04年）小兰在观察提琴、吉化、二胡等弦乐器的弦振动时，猜测：即使在弦张紧程度相同的条件下，发声的音调还可能与弦的粗细、长短及弦的材料有关，于是好想通过实验来探究一下自己的猜想是否正确，下表是好在实验时控制的琴弦条件。
（1）如果小兰想探究弦发声的音调与弦的材料的关系，你认为她应该选用编号为____的琴弦（只填字母代号）
（2）探究过程通常采用下列一些步骤：A实验研究B分析归纳C提出问题（或猜想）D得出结论等，你认为小兰要完成本探究的会过程，所采
用的合理顺序应该是：__________(只填写数字代号)
（3）在上述探究过程中，总要控制某些因素，使它们保持不变，进而寻找出另外一些因素的关系，这种研究方法叫做“控制变量法”请你再写
出一个初中物理中用到这种方法的实验名称：
__________________________________________.
五、计算题（第24题6分，第25题8分，共14分）
24、（04年）小亮在学习了“浮力”之后，做了一个观察鸡蛋悬浮的实验，
共主要操作步骤如下：如图14所示，先在水平桌面上放置一个底面积为
100cm2的圆筒形容器（厚度可忽略），向容器中注入
10cm深的水，再取一个鸡蛋，称得其质量为55g,将它
轻轻放入水中，发现鸡蛋沉至容器底部，此时测得水面
升高了5mm，然后，向容器中加食盐并不停发搅动，
直到鸡蛋恰好悬浮起来为止，请计算
（4）容器中示放入鸡蛋时，水对容器底部的压强是多大
(g=10N/kg)
（5）当鸡蛋悬浮起来时，盐水的密度是多少？
25、（04年）太阳能是21世纪重点发展的能源之一，太阳能汽车是利用
太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动汽车的
一种新型汽车。
图15所示的是一辆太阳能实验车，车上太阳能电池接受太阳能的面板的有效面积为S=8m2，太阳光照射到电池板每平方米面积上的辐射功率为P0=1kW,在晴朗有天气，电池对着太阳时产生的电压U=120V，并对车上的电动机提供I=10A的电流，试问
（1）太阳能电池将太阳能转化为电能的效率是多少？
（2）如果这辆车的电动机将电能最终转化为机械能的效率为75%，当汽车在水平路面上匀速行驶时，受
到的牵引力为150N，则汽车的行驶
速度是多大？。
