全站仪使用说明书
全站仪操作说明
电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。
`二、基本操作（5）1．基本键操作（）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。
·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。
·软键操作（软键指在屏幕内底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。
{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。
·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式； [MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到内存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。
·其它操作{ESC}：返回上一屏。
2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。
3．开机程序（9）开机后，仪器自检。
全站仪使用说明书
全站仪使用说明书概述全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。
本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。
一、产品概述1.1 产品特点全站仪是一种集成了测角、测距和测高等功能的仪器。
其特点包括:- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。
- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。
- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。
1.2 产品组成一般情况下，全站仪由以下几个部分组成：- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。
- 支架：用于固定全站仪，保持仪器的稳定。
- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。
二、操作指南2.1 准备工作在使用全站仪进行测量之前，应做好以下准备工作：- 确保全站仪已经连接好电源，电池电量充足。
- 选择适当的支架和测杆，正确安装全站仪。
- 检查并确认全站仪在使用前没有损坏。
2.2 仪器开机与关闭按下仪器上的电源按钮，全站仪即可开机。
在使用完毕后，按住电源按钮直到仪器完全关闭。
2.3 基本操作流程2.3.1 设置基准点在进行测量之前，需要设置一个基准点。
具体操作如下：1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。
2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。
2.3.2 测量角度在设置好基准点后，即可进行角度的测量。
具体操作如下：1. 使用观测望远镜对准目标，并记录当前角度。
2. 在仪器上进入角度测量模式，按下测量按钮完成测量。
2.3.3 测量距离在测量角度完成后，可以开始测量距离。
具体操作如下：1. 使用观测望远镜对准目标，确认测量参考点。
2. 进入距离测量模式，按下测量按钮完成测量。
2.3.4 测量高程若需要测量目标物的高程，可以按照以下步骤进行操作：1. 将测杆插入目标物，调整至水平位置。
全站仪使用操作说明
全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。
它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。
本文将详细介绍全站仪的使用操作步骤。
一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。
2.按下电源开关，等待全站仪启动。
启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。
根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。
二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。
此时，需要将全站仪定位到待测点上，并保持水平状态。
在操作面板上选择“水平中心快速收敛”选项，开始进行校准。
2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。
根据仪器提示进行进一步操作，等待校准完成。
三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。
常见的测量模式包括：角度测量、距离测量、坐标测量等。
2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。
四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。
将目标对准激光束上，并观察显示屏上的读数。
如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。
五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。
将目标对准激光束上，并观察显示屏上的读数。
需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。
六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。
根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。
2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。

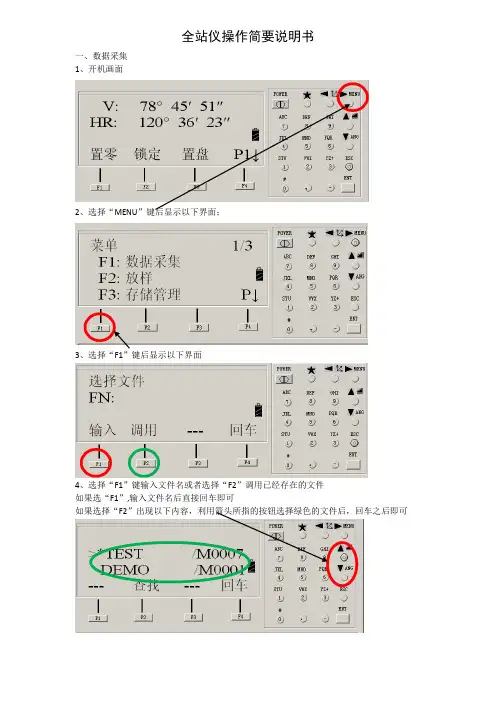

topcon简要说明书
全站仪操作简要说明书
一、数据采集
1、开机画面
2、选择“MENU
3、选择“F1”键后显示以下界面
4、选择“F1”键输入文件名或者选择“F2”调用已经存在的文件如果选“F1”,输入文件名后直接回车即可
5、上一步完成之后出现以下界面
6、选择“F1”出现以下界面
7、选择“F1”输入“点号”，回车之后回到“6”
8、将光标移动到“仪高”选项，选择“F1”输入“仪高”之后回到
9、选择“F4”之后出现以下界面
10、选“F1”输入点号之后，选择“F3”出现下面界面
11、分别输入“NEZ”之后，回来以下界面
12、按“F3”之后回到以下界面
13、选择“F2”之后出现以下界面
14、分别输入后视点点号和镜高之后选择“F4”键，出现以下界面
15、选择“F3”键，出现以下界面
16、分别输入“NE”坐标之后，按回车键，出现以下界面
17、选择“F3”键，出现以下界面
18、选择“F1”,选择之后提示是否照准界面，照准后视点后，选择“F3”是，回到界面
19、选择“F3”,出现以下界面
20、照准待测点之后选“F3”,依次测量所有需要测量的点。
二、坐标放样
坐标放样定向过程与“数据采集”前18步相同
完成定向之后，回到以下界面
选择“F3”，出现以下界面
选择“F3”，出现以下界面
分别输入“NEZ”三维坐标，按回车键，出现以下界面
输入镜高后按回车键出现以下界面
选择“F1”,出现以下界面
将dHR显示的角值转到0度0分0秒，将棱镜立于仪器所指方向上，按“F1”出列界面
移动棱镜位置，直到dHD显示的值显示至0m的时候就可以定点位了。
全站仪使用指导书
全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。
3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。
5. 选择English(en)进行语言选择，点键进入操作界面。
按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。
点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。
7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面，全站仪移位完成。
移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。
9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。

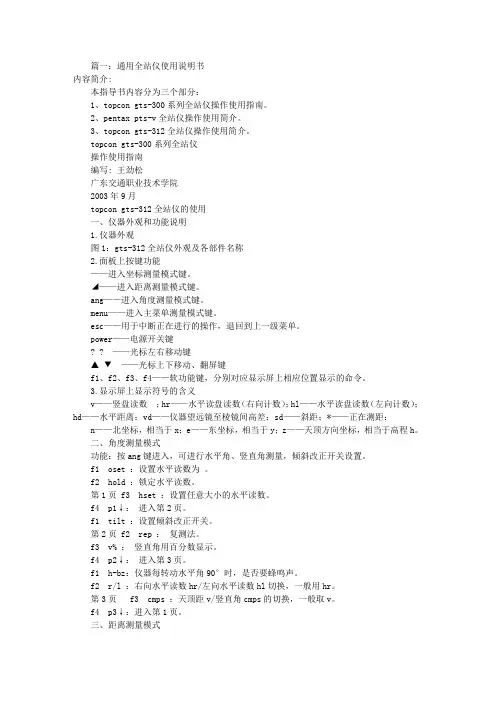

全站仪使用说明书(共3篇)
篇一：通用全站仪使用说明书内容简介:本指导书内容分为三个部分：1、topcon gts-300系列全站仪操作使用指南。
2、pentax pts-v全站仪操作使用简介。
3、topcon gts-312全站仪操作使用简介。
topcon gts-300系列全站仪操作使用指南编写: 王劲松广东交通职业技术学院2003年9月topcon gts-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1：gts-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ang——进入角度测量模式键。
menu——进入主菜单测量模式键。
esc——用于中断正在进行的操作，退回到上一级菜单。
power——电源开关键——光标左右移动键▲▼——光标上下移动、翻屏键f1、f2、f3、f4——软功能键，分别对应显示屏上相应位置显示的命令。
3.显示屏上显示符号的含义v——竖盘读数；hr——水平读盘读数（右向计数）；hl——水平读盘读数（左向计数）；hd——水平距离；vd——仪器望远镜至棱镜间高差；sd——斜距；*——正在测距；n——北坐标，相当于x；e——东坐标，相当于y；z——天顶方向坐标，相当于高程h。
二、角度测量模式功能：按ang键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
f1 oset ：设置水平读数为。
f2 hold ：锁定水平读数。
第1页 f3 hset ：设置任意大小的水平读数。
f4 p1↓：进入第2页。
f1 tilt ：设置倾斜改正开关。
第2页 f2 rep ：复测法。
f3 v% ：竖直角用百分数显示。
f4 p2↓：进入第3页。
f1 h-bz：仪器每转动水平角90°时，是否要蜂鸣声。
f2 r/l ：右向水平读数hr/左向水平读数hl切换，一般用hr。
第3页 f3 cmps ：天顶距v/竖直角cmps的切换，一般取v。
f4 p3↓：进入第1页。
三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及psm、ppm、距离单位等设置。
全站仪的说明书
全站仪的说明书全站仪的说明书篇一：全站仪使用手册,全站仪说明书4．1仪器部件名称提柄粗瞄准器物镜光学对点器键盘脚螺旋三角基座制动控制杆望远镜调焦环垂直制动微动手轮数据通讯插口基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2）将仪器安装在三脚架上，然后拧紧连接螺丝。
（3）利用圆水准器粗略整平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C，使圆水准器气泡居中。
（4）利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居②将仪器绕竖轴旋转90°(100g)，旋转第三个脚C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的准器管气泡始终居中为止。
（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。
开三角架上的中心手把，轻移仪器，光学对点器的中心标志对准测站注意：尽量平移仪器，不要让仪器架头上有转动，以尽量减少气泡的移。
（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
旋角螺旋A角螺旋B 角螺旋C中。
螺旋长水松使点。
在偏8．调焦与照准注意：照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
? 当改变盘位观测时，用十字丝同一位置照准目标。
（1）目镜调焦：用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。
用垂直和水平微动手轮使十字丝精确照准目标。
全站仪使用说明(二)2024
全站仪使用说明（二）引言：全站仪是一种用于测量和绘制地形、建筑、道路等工程项目的仪器。
在上一篇使用说明中，我们介绍了全站仪的基本操作和功能。
本文将进一步介绍全站仪的高级功能和使用技巧，帮助用户更加熟练地操作全站仪。
正文：一、新建工程1. 打开全站仪，点击“新建工程”按钮。
2. 输入工程名称、工作日期等信息。
3. 设置工程坐标系，选择合适的坐标系类型。
4. 确定工程起点和基准点，进行参数设置。
5. 完成工程初始化，保存工程文件。
二、测量和记录数据1. 在测量前，确保全站仪水平放置，进行水平校准。
2. 选择测量模式，包括单点测量、连续测量、倾斜角测量等。
3. 针对不同的测量任务，设置相应的测量参数，如测角方式、测距方式等。
4. 对目标点进行测量，记录测量数据，并添加相关备注。
5. 根据需要，可以进行数据处理和编辑，如数据筛选、数据平差等。
三、坐标系转换和导入导出1. 在全站仪中，可以进行不同坐标系间的转换，如大地坐标系转换到投影坐标系。
2. 支持导入外部坐标数据，如CAD文件、Excel表格等，并进行坐标转换和处理。
3. 可以将测量结果导出为文件，供其他软件使用，如AutoCAD、GIS等。
4. 支持各种数据格式的导入导出，如CSV、TXT、DXF等。
四、测量误差与校正1. 全站仪测量中常会出现误差，如仪器误差、周围环境影响等。
2. 针对仪器误差，可以进行仪器定轴和刚性度校准。
3. 通过多次测量和数据分析，可以进行数据平差和误差消除。
4. 掌握各种误差源以及相应的校正方法，提高测量精度。
五、附加功能和注意事项1. 全站仪还具备一些附加功能，如实时数据传输、图像采集等。
2. 在使用全站仪时，注意保持稳定和平衡，避免振动和颠簸。
3. 定期进行仪器校准和检查，确保仪器的准确性和可靠性。
4. 在复杂环境中使用时，注意避免遮挡物对测量结果的影响。
5. 谨慎处理和保存测量数据，以防数据丢失或被篡改。
总结：通过本文的介绍，我们了解了全站仪的高级功能和使用技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章TOPCON GTS-31淫站仪的使用、仪器外观和功能说明1、仪器外观F图1 : GTS-312全站仪外观及各部件名称2、面板上按键功能二-- 进入坐标测量模式键。
丄一一进入距离测量模式键。
ANG――进入角度测量模式键。
MENU进入主菜单测量模式键。
ESC ――用于中断正在进行的操作，退回到上一级菜单。
POWER电源开关键丄k ――光标左右移动键▲ ▼――光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ――竖盘读数；HR ――水平读盘读数（右向计数）；HL ――水平读盘读数（左向计数）；HD ――水平距离；VD ――仪器望远镜至棱镜间高差；SD ――斜距；* - —正在测距；N ―― 北坐标，相当于x ；E ――东坐标，相当于y ; Z ――天顶方向坐标，相当于高程H。
二、角度测量模式功能：按ANG键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第1页F1 OSET :设置水平读数为0 °。
F2 HOLD :锁定水平读数。
F3 HSET :设置任意大小的水平读数。
F4 P1 进入第2页。
第2页F1 TILT :设置倾斜改正开关。
F2 REP : 复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 J: 进入第3页。
第 3 页F1 H-BZ :仪器每转动水平角90° 时，是否要蜂鸣声。
F2 R/L :右向水平读数HR/ 左向水平读数HL 切换，一般用HRF3 CMPS:天顶距V/竖直角CMPS的切换，一般取V 。
F4 P3 进入第1页。
三、距离测量模式功能：先按丄键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置第 1 页F1 MEAS :进行测量。
F2 MODE：设置测量模式，Fine/coarse/tragcking （精测/粗测/跟踪）。
F3 S/A : 设置棱镜常数改正值（PSM ）、大气改正值（PPM ）。
F4 P1 进入第2页。
第 2 页F1 OFSET:偏心测量方式。
F2 SO :距离放样测量方式。
F3 m /f/i :距离单位米/ 英尺/ 英寸的切换。
F4 P2 J: 进入第1 页。
四、坐标测量模式功能：按进入，可进行坐标（N, E , H）、水平角、竖直角、斜距测量及PSM 、PPM 、距离单位等设置。
第 1 页F1 MEAS :进行测量。
F2 MODE:设置测量模式，Fine/Coarse/Tracking 。
F3 S/A :设置棱镜改正值（PSM ），大气改正值（PPM ）常数。
F4 P1 进入第2页。
第 2 页F1 R.HT :输入棱镜高。
F2 INS.HT :输入仪器高。
F3 OCC :输入测站坐标。
F4 P2 进入第3页。
第 3 页F1 OFSET:偏心测量方式。
F2 ———F3 m/f/i: 距离单位米/ 英尺/ 英寸切换。
F4 P3 进入第1页。
五、主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。
第 1 页DATA COLLECT数据采集）LAY OUT（点的放样）MEMORY MGR内存管理）第 2 页PROGRAM程序）GRID FACTOR坐标格网因子）ILLUMINATION（照明）第 3 页PARAMETRER参数设置）CONTRAST ADJ.显示屏对比度调整）1、MEMORY MGR.存储管理）第 1 页FILE STATUS（显示测量数据、坐标数据文件总数）SEARCH查找测量数据、坐标数据、编码库）FILE MAINTAIN（文件更名、查找数据、删除文件）第 2 页COORD. INPUT（坐标数据文件的数据输入）DELETE COORD.删除文件中的坐标数据）PCODE INPUT编码数据输入）第 3 页DATA TRANSFEF向微机发送数据、接收微机数据、设置通讯参数）INITIALIZE（初始化数据文件）2、PROGRAM程序）第 1 页REM（悬高测量）MLM（对边测量）Z COORD.（设置测站点Z 坐标）第 2 页AREA（计算面积）POINT TO LINE（相对于直线的目标点测量）3、PARAMETRER参数设置）第 1 页MINIMUM READING最小读数）AUTO POWER OF自动关机）TILT ON/OFF（垂直角和水平角倾斜改正）第 2 页ERROR CORRECTIONS统误差改正）。
注：仪器检校后必须进行此项设置。
存储管理菜单操作可参见下图图 2 ：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前，要进行如下设置一一按丄或，进入距离测量或坐标测量模式，再按第 1 页的S/A （F3 ）。
1、棱镜常数PRISM的设置- 原配棱镜设置为0，国产棱镜设置为-30mm （具体见说明书）。
2、大气改正值PPM的设置——按“ T-P”，分别在“ TEMP”和“ PRES” 栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出PPM值后，按“PPM直接输入）。
3、PSM PPM设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按ANG 键，进入测角模式(开机后默认的模式)，其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后，仪器即可显示水平度盘读数和竖直度盘读数。
(二)距离测量先按丄键，进入测距模式，瞄准棱镜后，按F1 ( MEAS )，即可。
(三)坐标测量见图 3 按键步骤：1、ANG键，进入测角模式，瞄准后视点A 。
2、HSET，输入测站0至后视点A的坐标方位角。
如输入65.4839即输入了3、键，进入坐标测量模式。
P1 进入第2页。
4、O CC，分别在N、E、Z输入测站坐标(X0 ,Y0 ,H0 )5、P1 J ,进入第2页。
INS. HT输入仪器高。
6 P1 J ,进入第2页。
R. HT:输入B点处的棱镜高。
7、瞄准待测量点 B ，按MEAS ，得 B 点的( XB ,YB ,HB ) 四)零星点的坐标放样见图 4 按键步骤为：1、按MENU――进入主菜单测量模式。
2、按LAYOUT――进入放样程序，再按SKP ――略过选择文件。
3、按OOC.PT (F1)，再按NEZ，输入测站O点坐标(x0 ,y0 ,H0 ); 并在INS . HT 一栏，输入仪器高。
4、按BACKSIGHT( F2 )，再按NE/AZ ，输入后视点A 的坐标( x A ,y A )；若不知A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。
瞄准 A 点，按YES 。
5、按LAYOUT( F3 )，再按NEZ 输入待放样点B 的坐标( x B ,y B ,H B )及测杆单棱镜的镜高后，按ANGLE( F1 )。
使用水平制动和水平微动螺旋，使显示的dHR= ，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0 时，立棱镜点即为 B 点的平面位置。
其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
7、按NEXT ――反复5 、6 两步，放样下一个点C 。
（五）TOPCON全站仪与电脑的数据通讯1、电脑中数据文件的上载（UPLOA）D（1）在电脑上用文本编辑软件（如Windows 附件的“写字板”程序），输入点的坐标数据，格式为“点名,Y,X,H ”；保存类型为“文本文档”。
具体见图 5 。
（2）用“写字板”程序打开文本格式坐标数据文件，并打开T-COM程序，将坐标数据文件复制到T-CO M的编辑栏中。
（3）用通讯电缆将全站仪的“ SIG ”口与电脑的串口（如COM1相连，按MENU—MEMORY MGF—DATA TRANSFER 进入数据传输，先在“ COMM.PARAMETER S讯参数）中分别设置“PROTOCOL议协）为“ACK/NAK”；“ BAUDRATE” （波特率）9600 CHAR./PARITY” （校检位）“ 8/NONE ”；“ STOP BITS ”（停止位）“ 1 ”。
图 5 ：编辑上载的数据文件（4）点击按钮，出现“ Current data are saved as:030624.pts对话框时，点“ OK ”，出现如下图 6 的通讯参数设置对话框。
按全站仪上的相同配置进行设置并选择“ Read text file ”后，点“ GO ”将刚保存的文件030624.pts 打开，出现Point Details （点描述）对话框。
图 6 ：上载的数据文件（5）回到全站仪主菜单MENU中的MEMORY MGR—DATA TRANSFE—LOADDATA —COORD DATA 0用INPUT为上传的坐标数据文件输入一个文件名后，点“ YES ”使全站仪处于等待数据状态（Waiting Data ），再在电脑Point Details 对话框中点“ OK ”0注：可以直接在T-COM 软件编辑栏中按“点名,Y,X,H ”的格式编辑待上载的坐标数据文件02、全站仪中数据文件的下载（DOWNLOA）D同上载一样，进行电缆连接和通讯参数的设置0点击按钮，设置通讯参数并选择“ Write text file ”后，再在全站仪上选择下载数据文件的类型（测量数据文件或坐标数据文件）。
先在电脑上按“ GO ”，处于等待状态，再在全站仪上按“确定”，即可将全站仪中的数据下载至电脑。
出现“ Current data are saved as 03062501.gt 6 ” 及“是否转换” 时对话框时，点击“ Cancel ”。
点击按钮“ ”，将下载的数据文件取名后保存。
（保存时下载的测量数据文件及坐标数据文件均要加上扩展名gt6 ）。
（六）批量点的坐标放样1、放样坐标数据文件的编辑及上载。
可采用以下两种方法来实现：（1）数据通讯方法。
按TOPCON全站仪与电脑的数据通讯中“电脑中数据文件的上载（UPLOAD）”的方法将控制点及待放样点的坐标数据文件（如：ZBSJWJ （坐标数据文件））上载至全站仪。
（2）坐标输入方法。
在全站仪上，按MENU键（进入主菜单模式）一MEMORY MGR.（内存管理）一P ；（翻页）一COORDINPUT （坐标输入）一INPUT （建立一个文件名，女口：ZBSJWJ （坐标数据文件））一ENTER—分别在PT#、N、E 、Z 栏输入第一个点的点名、X 、Y 、H —输入下一个点的点名、X 、Y 、H 。
2、实地放样操作如图7 所示，要在控制点D3 架仪后视D2 点，来放样点K0+040 、K0+060 、K0+080 三点。
