全站仪操作说明
注意:所有全站仪参数均已由谢老师设置好,请同学们不要随意改变仪器里的参数!!!
一、目的
1.了解全站仪的基本构造及主要部件的名称与作用。
2.掌握全站仪的操作方法及主要功能。
3.熟练地用全站仪测距、测角和测高差。
4.了解全站仪使用注意事项。
二、TOPCON(拓扑康)GTS-210电子全站仪

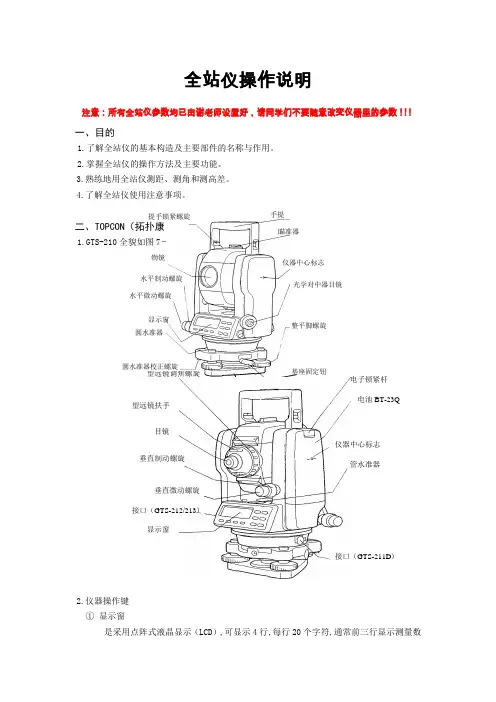

全貌如图7-1所示。
2.仪器操作键
图7-1
光学对中器目镜提手锁紧螺旋手提
瞄准器
仪器中心标志
整平脚螺旋物镜
水平制动螺旋
水平微动螺旋
显示窗
基座固定钮
基座
圆水准器
圆水准器校正螺旋
望远镜调焦螺旋望远镜扶手
目镜
垂直制动螺旋
垂直微动螺旋接口(GTS-212/213)显示窗
电子锁紧杆
电池BT-23Q
仪器中心标志
管水准器
接口(GTS-211D)
① 显示窗
是采用点阵式液晶显示(LCD ),可显示4行,每行20个字符,通常前三行显示测量数据,最后一行显示随测量模式变换的按键功能。 ●显示窗示例
●显示符号
②操作键
③功能键:软键的有关信息显示在最底行,各件的功能见相应的显示信息
●角度、距离测量模式
[F1] [F2] [F3] [F4]
3.全站
仪操作
步骤
①仪器安置:在测站上安置三脚架,要求脚架高度合适并使架面近似水平,将仪器小心地
放在三脚架上用连接螺旋固定好。
②仪器对中:利用光学对中器对中。根据观测者的视力调整光学对中器望远镜的目镜。以
三脚架一腿为中心,移动另外两条腿使对点器的十字交点对准测站点. 再旋转脚螺旋使对点器中心精确对准测站点标志。
③仪器整平:利用圆水准器粗平仪器。可用升降三脚架的高低来达到粗平目的。利用长水
准器精平仪器。可用脚螺旋使长水准气泡居中。
④检查对点器中心与测站点是否偏离,若偏离,略松连接螺旋轻轻平移仪器使对点器中心
精确对准测站点,对中完毕必须再拧紧连接螺丝。还要再检查仪器是否精确整平。此步要反复进行。
⑤打开电源开关
⑥纵转望远镜,设置仪器垂直角读数过0° ⑦检查电池电量,如果电池剩余容量显示一个时,发生闪烁现象说明电压不足,电池应充电或更换。 4.水平角、垂直角的测量
确认处于角度测角模式。
①照准第一个目标A : 操作 ②设置目标A 的水平角为0°00′00″ [F1]
按[F1](0 SET )键和(YES )键: [F3]
③照准第二个目标B ,显示目标B 的V/HR 。(垂直角和水平角) 5.平距和高差测量
测量距离最大值的限定与所使用的棱镜有关。 大气改正的设置。
PSM
图7-2
在距离测量或坐标测量模式下 按[F3](S/A )键转到设置音响模式
按[F3](T-P )键,输入温度值,按[ENT]键;输入气压值,按[ENT]。 返回到设置音响模式。 在距离测量或坐标测量模式下
按[F3](S/A )键;按[F1](PRISM )键;输入棱镜常数改正值(-99mm 到+99mm ),显示窗回到音响设置模式。 6.测量距离和高差
确认处于测角模式
照准棱镜中心,按
键距离测量开始,显示水平角、水平距离和高差。 再按键,显示变为水平角、垂直角和斜距。 距离精测模式/跟踪模式/粗测模式
在距离测量模式下按[F2],所设置模式的首字符(F/T/C )将显示出来。
(F :精测;T :跟踪;C :粗测),按[F1],或[F2]键或[F3]键,选择所需模式,如要取消设置,按[ESC]键。
7.记录举例见表7-1
三、徕卡TC-305电子全站仪
测站高H O =48.000m
棱镜高=1.521m
仪器高i =1.521m
表
1、徕卡TC-305电子全站仪的全貌
操作步骤:
(1)仪器安置:在测站上安置三脚架,要求高度适中且使架面近似水平,然后将仪器放在三脚架上用连接螺旋固定好.并打开电源。
(2)仪器对中:打开激光对点器开关,以三脚架一腿为中心,移动另外两条腿使激光对点器的激光束对准测站点.,再旋转脚螺旋使激光精确对准测站点标志。
(3)仪器整平:利用上下抽动三脚架架腿使圆水准气泡居中,打开电子水准器开关,再用脚螺旋使电子水准气泡居中.
(4)检查对点器的激光束与测站点是否偏离,若偏离,略松连接螺旋轻轻平移仪器使激光束对准测站点,再检查气泡是否偏移,此步要反复进行。
(5)当完成对中与整平以后,用 T 键关闭激光对点器和电子水准器。
(6)对仪器进行初始化及测量模式设置并熟悉界面各功能键的作用.
ALL PtID 13
hr 1.70m
HZ 135 °54′22″
V 102 °12′43″
PgUp
PgDn EDM
USER
FNC
CE
主要固定键
—测距、测角、记录。
—测距、测角;显示观测值。
T
—调出应用程序。
T—电子水准器和激光对中器开关。
—第二功能转换键。
/输入栏;停止测距。
—确认输入,继续下一个输入栏。
部分组合键
ESC> + —退出对话框或编辑方式并保留以前的值。
PgUP> —△—向前翻页。
PgDN> +
(7)设置测站所需的数据和信息
(8)测量角度、距离和高差:
在测量常用的模式中有:是测角模式和测距模式和坐标模式,这三种模式的转换只需按SHIFT键及光标键 (△▽)即可完成.
首先转动仪器精确瞄准第一个目标,按SHIFT键及光标键(如▽△等)调出测角模式,进行置零工作。
